ic71w电机冷却方式

为顾客提供全寿命服务方案P r o v i d i n g l i f e t i m e s o l u t i o n s f o r o u r c u s t o m e r sYBX3系列高效率隔爆型 三相异步电动机 S e r i e s Y B X3H i g h E f f i c i e n c y L o w V o l t a g e F l a m e p r o o f3P h a s e I n d u c t i o n M o t o r机座号63～400卧龙电气南阳防爆集团股份有限公司WOLONG ELECTRIC NANYANG EXPLOSION PROTECTION GROUP CO., LTD.目录1.产品概述 (2)2.用途 (2)3.型号说明 (2)4.执行标准 (2)5.基本特征 (3)6.技术数据 (6)7.结构及安装和外形尺寸 (8)8.订货指南 (8)1.产品概述YBX3系列低压高效率隔爆型三相异步电动机，是我公司自行研制开发的全封闭、自扇冷、鼠笼式、高效率隔爆型三相异步电动机。

具有性能优良，使用安全可靠，振动、噪声比同类产品低的特点，符合环保要求。

2.用途适用于石油、化工、矿业、冶金、电力、机械等行业有爆炸性气体混合物存在的场所。

是理想的动力设备。

3.型号说明3.1 电动机防爆标志代表的意义：Ex d ⅡB T4 Gb标志（防爆）设备保护级别（Gb）电气设备防爆型式（隔爆型）温度组别（T4）电气设备类别级别（Ⅱ类B级）3.2电动机型号代表意义示例：Y B X 3 - 355 M 1 - 4 W异步电动机特殊环境代号(户外型)隔爆型极数( 4极)高效率铁心长代号（1号铁心长）设计序号机座长度(M表示中机座)机座的轴中心高(355mm)4.执行标准4.1GB 755 旋转电机 定额和性能4.2GB/T 997 旋转电机结构型式、安装型式及接线盒位置的分类(IM代号)4.3GB/T 1032 三相异步电动机试验方法4.4GB/T 1993 旋转电机冷却方法4.5GB 1971 旋转电机 线端标志与旋转方向4.6GB/T 4772 旋转电机尺寸和输出功率等级4.7GB/T 4942.1 旋转电机整体结构的外壳防护等级（IP代号）分级4.8GB 10068 中心高为56mm及以上电机的机械振动 振动的测量及限值4.9GB/T 10069.1-2006 旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法4.10GB/T 10069.3-2008 旋转电机噪声测定方法及限值第3部分：噪声限值4.11GB 14711 中小型旋转电机安全要求4.12GB 3836.1 爆炸性环境 第1部分：设备 通用要求4.13GB 3836.2 爆炸性环境 第2部分: 由隔爆外壳“d” 保护的设备4.14GB 3836.3 爆炸性环境 第3部分: 由增安型“e”保护的设备4.15GB 50058 爆炸和火灾危险环境电力装置设计规范5.基本特征5.1机座号：63～400。

YX3系列高效率三相异步电动机规格型号技术参数表一、产品概述YX3系列高效率三相异步电动机是全封闭自扇冷式三相异步电动机。

效率指标符合GB 18613-2006《中小型三相异步电动机能效限定值及能效等级》中的“电动机节能评价值”中的2级效率的规定，效率水平相当于欧洲EFF1高效电动机，并满足美国能源法规定的电动机效率指标要求。

二、电机品牌以下为我司战略合作供应商，产品质量可靠。

❖西门子（捷克产，进口）❖西门子贝得（中国产，合资）❖皖南（中国产，国产）❖六安（中国产，国产）❖南洋（中国产，国产）❖佳木斯（中国产，国产）三、应用领域应用于带式输送机，基本安装方式有B3（卧式安装）和B5（立式安装）两种方式。

四、产品优势①电动机主接线盒位于机座的顶部，可以左右出线，满足用户不同出线方式的要求；②机座号160及以上电机，可以根据用户需要提供定子测温装置、轴承测温装置、加热器、不停机注排油装置；③机座号225及以上电机，可根据用户需要提供底脚调整螺栓孔；④接线盒、机座、端盖和风罩的外形美观、样式新颖，并且有利于降噪和通风；⑤电动机采用热分级为155（F）级绝缘系统，从而延长电机的使用寿命；⑥电动机工作制为S1，冷却方式为IC411，外壳防护等级为IP55；⑦适用于各种应用场合，如：“W”、“TH”、“WTH”、“F1”、“F2”、“WF1”及“WF2”，其中：W为户外防轻腐蚀；TH为湿热；WTH为户外湿热；F1为户内防中等防腐；F2为户内防强腐蚀；WF1为户外防中等腐蚀；WF2为户外防强腐蚀；⑧为了方便连接负载，在电动机轴伸端面均预留有C型中心孔；⑨机座号132及以上在电机机座底部安装有排水阀；⑩优良的起动特；11电动机的高质量保证了很高的运行可靠性；12高效、节能、安全、环保五、电机型号Y X 3 160 L — 4 —WF1环境代号—Code of environment极数--No. Of poles机座长度（L表示长机座）-Code of frame legnth(S-short, M-middle, L-long)中心高-- Shaft center height(mm)第三次设计-- The third modified高效率--Hight frequency异步电动机-- Induction motor六、工作条件①温度：环境空气温度随季节而变化，最高为+40℃，最低为-15℃②海拔：不超过1000m③湿度：最湿月月平均最高相对湿度为90%，同时该月月平均最低温度不高于25℃④工作制：S1—连续工作制⑤额定电压：220V，230V，240V，380V，400V，415V，660V，690V，720V七、技术参数电动机技术参数表Motor technical parameters table电动机技术参数表Motor technical parameters table。

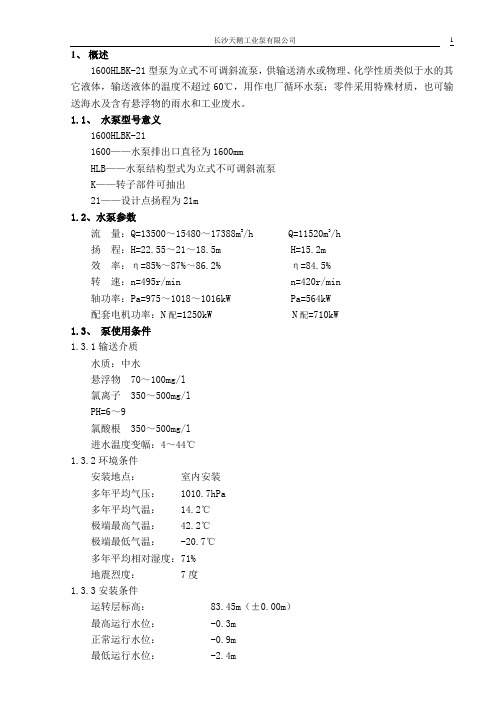

1、概述1600HLBK-21型泵为立式不可调斜流泵，供输送清水或物理、化学性质类似于水的其它液体，输送液体的温度不超过60℃，用作电厂循环水泵；零件采用特殊材质，也可输送海水及含有悬浮物的雨水和工业废水。

1.1、水泵型号意义1600HLBK-211600——水泵排出口直径为1600mmHLB——水泵结构型式为立式不可调斜流泵K——转子部件可抽出21——设计点扬程为21m1.2、水泵参数流量：Q=13500～15480～17388m3/h Q=11520m3/h扬程：H=22.55～21～18.5m H=15.2m效率：η=85%～87%～86.2% η=84.5%转速：n=495r/min n=420r/min轴功率：Pa=975～1018～1016kW Pa=564kW配套电机功率：N配=1250kW N配=710kW1.3、泵使用条件1.3.1输送介质水质：中水悬浮物 70～100mg/l氯离子 350～500mg/lPH=6～9氯酸根 350～500mg/l进水温度变幅：4～44℃1.3.2环境条件安装地点：室内安装多年平均气压： 1010.7hPa多年平均气温： 14.2℃极端最高气温： 42.2℃极端最低气温： -20.7℃多年平均相对湿度：71%地震烈度： 7度1.3.3安装条件运转层标高： 83.45m（±0.00m）最高运行水位： -0.3m正常运行水位： -0.9m最低运行水位： -2.4m出水管中心标高： -2.2m喇叭口标高： -5.4m吸水室底板标高： -6.0m水泵间距： 3.6m进水流道宽度： 4.4m进水流道直线段最小长度：2m水泵中心距滤网之间的最小距离：7m1.3.4动力电源采用三相立式异步电动机型号：YDSKL1250/710-12/14性能参数：功率： 1250/710kW 效率： 95.10%/93.92% 电压： 6000V 功率因数： 0.781/0.591频率： 50Hz 转速： 496r/min/426r/min 防护等级： IP44 绝缘等级： F级最大转矩/额定转矩：2.11/2.73 堵转转矩/额定转矩：1.25/1.34堵转电流/额定电流：4.8/4.89 冷却方式： IC81W1.4、总体结构1.4.1转子部件可整体抽出进行安装和维护。

电机的冷却方式与防护等级电机的冷却方式电机的冷却方式为IC416（全封闭，轴向风机冷却）IC411（全封闭，自带风扇冷却）IC410（全封闭表面自冷）411就是常用的泵后面带一个风扇,自己吹走自己的热量,使用于广大的场所,410是自己冷却的,什么都不带,靠自己散热,所以一般不使用这个，总怕过热,其实应该没什么问题,416就是风扇的类型不一样，其他都差不多,基本上电机就是风冷和自冷两个,所以没什么太多的原理外壳防护等级为1. 电机防护等级用IPXX表示。

2. IPXX后第一个数字表示防尘,数字为0、1、2、3、4、5,数字越大,防尘等级越高。

第二个数字表示防水,数字为0、1、2、3、4、5、6、7、8,数字越大,防水等级越高。

3. 普通情况下,Y型电机为IP44,Y2型电机为IP54,DM型电机为IP55,潜水电机为IPX8.IP防护等级IP（INTERNATIONAL PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草的。

将灯具依起防尘防湿之特性加以分级。

这里所指的外物含工具，人的手指等均不可接触到灯具内之带电部分，以免触电。

IP防护等级是由两个数字所组成，第一个数字表示灯具离尘、防止外物侵入的等级，第二个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二。

第一个标示特性号码（数字）所指示的防护程度第一个标示数字防护等级定义0 没有防护对外界的人或无特殊防护1 防止大于50mm的固体物侵入防止人体（如手掌）因意外而接触到灯具内部的零件。

防止较大尺寸（直径大于50mm）的外物侵入2 防止大于12mm的固体物侵入防止人的手指接触到灯具内部的零件防止中等尺寸（直径大于12mm）外物侵入。

3 防止大于2.5mm的固体物侵入防止直径或厚度大于2.5mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。

一、电机常用冷却方法的代号含义IC 4 1 0次级冷却介质运动的推动方式（自油对流）初级冷却介质运动的推动方式（自循环）冷却回路的布置9机壳表面冷却）标志字母（国际通用冷却符号）IC 4 1 1自循环（带外风扇）IC 4 1 6外装式独立部件（即带独立电源冷却风机）IC 5 1 1自循环（转子带外风扇）自循环（转子带内风扇）内装式冷却器（机座周围布管）IC 5 1 6外装式独立部件（即带独立电源冷却风机）IC 8 1 W次级冷却介质为水（即用水使冷却器冷却）自循环（转子带内风扇）外装式冷却器（用远方介质）IC 8 6 W外装式独立部件（）IC 6 1 1自循环（转子带外风扇）自循环（转子带内风扇）外装式冷却器（用周围环境介质）IC 6 6 6外装式独立部件（即空气冷却器上带风机）使冷却器冷却外装式独立部件（即水冷却器上带风机冷却电机内部）IC 0 1自循环（转子带内风扇）自由循环二、电机外壳防护等级的代号含义例如：IP 5 4第二位数字（防溅水）电机第一位数字，防尘“国际防护”的英文缩写出风口，手插入时，其直径为50mm的护板不能通过。

②不包括泄水孔，泄水孔应不低于2级的规定。

三、防爆标志的代号意义例1：Ex d Ⅱ B T4温度组别 电气设备级别除煤矿外的其他爆炸性气体环境用电气设备 隔爆型 标志例2：d Ⅰ煤矿用电气设备 隔爆型例3：e Ⅱ T3温度组别电气设备类别（除煤矿外的其他爆炸性气体环境用电 气设备） 增安型注：1. 本表未列入的爆炸性气体见其他资料。

2. 最大试验安全间隙与最小点燃电流比在分级上的关系只是近似相等。

四、电气性能容差五、电机轴承的允许温度六、电机的使用环境温度七、电机的工作制（1）连续工作制——S1工作制在无规定期限的长时间内是恒载的工作制。

在恒定负载下连续都城这到热稳定状态。

（2）短时工作制——S2工作制在恒定负载下按指定的时间运行，在未达到热稳定时即停机和断能，其时间足以使电机或冷却器冷却到与最终冷却介质温度之差在2K以内。

东风马赫电机冷却方式
东风马赫电机采用先进的冷却方式，具体如下：
1. 马赫动力独有的循环冷却系统，该设计采用双电子泵液压系统，能够根据功能需求进行适时控制。

2. 采用油冷电机技术，经过外挂油冷器冷却的低温润滑油直接对定子进行多点喷淋，保证电机温度均衡分布，对绕组直接进行冷却，有效降低铜线发热。

3. 通过特殊的油路布置，利用润滑油的离心力对电机转子磁缸与硅钢片进行定点冷却。

这些方式可以确保电机在额定功率提升的同时，寿命和效率也得到相应的提升。

如需了解更多信息，建议咨询东风马赫技术人员或查阅相关技术手册。

一、概述：YPT系列电动机是根据市场需要，自行研制的高压变频调速三相异步电动机，是我公司是我厂为适应国内外工业发展的新趋势，而开发的高效率节能产品．电动机性能接近或达到国外先进水平，防护等级为IP44或IP54，并可通过防腐防霉工艺处理，派生出户外（Ｗ）及户外防腐（ＷＦ）电机。

该系列电动机以变频器做为电源供电，具有简化设备,节省投资,降低能耗等优点。

本系列电动机运用了计算机优化设计，采用了新材料、新工艺、具有效率高、噪声低、振动小、重量轻、可靠性高，安装维修方便等优点。

该系列产品主要适用于石油、水泥、化工、煤炭、电站、冶金、交通运输纺织、医药、粮食加工等行业中的风机、水泵、轧钢机、卷曲机、平整机、切屑机床、运输机械等通用机械设备或其它类似机械设备。

用户在选用额定转速时（额定频率）是任意的，没有规律可循。

所以，本样本给出额定频率为50Hz 时的功率及与机座号的对应关系，同时给出不同额定频率时功率与机座号对应关系的计算办法供用户选择。

见选型指南。

本系列电动机可以替代进口同类产品，从电动机性能参数及安装尺寸等均能满足国产化要求，性能好，使用可靠。

二、结构特点电动机机座由钢板焊接而成，采用国际上流行的箱式结构。

重量轻、刚度好。

由机座、端盖和顶罩组合为基本防护型式IP44、IP54。

电动机外壳防护等级为IP44(即能防止直径大于1mm的固体物进入电动机内部), 或IP54(即能防止固体粉尘进入电动机内部)；两种防护等级都能防止溅水进入电动机内部。

我厂也可根据用户的要求制成其他防护形式的电动机,具体情况可签订相关技术协议。

定子铁芯与机座采用外压装结构，卸开顶罩便可维护. 定子绕组采用F级绝缘结构，定子绕组由槽楔固定在定子槽内，并经过真空压力整浸无溶剂漆处理，使得定子绕组具有良好的电性能和防潮性能。

不但制造维护方便，而且重量轻，刚度好。

中型电机转子采用焊幅筋结构，大型转子采用套筒支架结构,很好地保证了转子的机械强度和转子通风面积。

YKK、Y、YKS系列高压三相异步电动机(中心高355~1120)产 品 样 本代号：0AP.138.01882011年3月南阳防爆集团股份有限公司尊敬的顾客：首先，感谢您关心和支持我公司的电机产品，在您采购选用电机之前，请您先仔细阅读这本《产品样本》，它会告诉您电机产品的基本常识和如何选取您所需要的电机，以便准确采购，使其更好地为您服务。

1 概述YKK、Y、YKS系列高压三相异步电动机（机座号355～1120）是我公司在引进吸收消化国外先进技术的基础上，结合我公司长期稳定生产高压三相异步电动机的设计制造经验而开发的新一代产品。

本系列电动机选材考究、制造精良、具有体积小、重量轻、功率大、效率高、噪声低、振动小、运行安全可靠、使用维护方便、节能环保等特点。

本系列电动机符合以下标准和规范GB755 《旋转电机定额和性能》GB/T13957 《大型三相异步电动机基本系列技术条件》JB/T7593 《Y系列高压三相异步电动机技术条件（机座号355-630）》JB/T10315.1 《YKS、YKS-W、YQF系列高压三相异步电动机技术条件（机座号355-630）》JB/T10315.2 《YKK、YKK-W系列高压三相异步电动机技术条件（机座号355-630）》GB10069.3 《旋转电机噪声测定方法及限值第3部分：噪声限值》GB10068 《中心高为56mm及以上电机的机械振动振动的测量及限值》2 型号说明电动机型号意义：Y KK 630 - 12 W三相异步电动机 特殊环境代号（户外） 极数（12极）空-空冷却 轴中心高（630mm）3 用途本系列电动机适用于驱动各种通风机、压缩机、水泵、破碎机、切削机械、运输机械、通用机械机其它机械设备，在矿山、钢铁、机械、石油、化工、电站等各种工况企业中作原动力用。

4 安装方式标准电机的安装方式IMB3，也可根据用户要求提供其它安装方式，如IMV5等。

5 冷却方式及防护等级本系列电动机冷却方式及防护等级见下表。

YW系列（机座号80～355）无火花型三相异步电动机产品样本代号：0AP.138.0102a南阳防爆集团股份有限公司2009年06月03日目录1.概述 (3)2.型号说明 (3)3.结构说明 (3)4.使用条件 (4)5.技术数据 (5)6.结构及安装和外形尺寸 (9)7.订货指南 (10)1 概述YW系列无火花型三相异步电动机（以下简称无火花型电动机）是我公司研制开发的防爆电机系列产品。

该系列电动机具有体积小、重量轻、外形美观、噪音低、效率高、可靠性高、性能优良、安装使用维修方便等特点，该电动机被评为中国名牌产品。

YW系列无火花型三相异步电动机是按GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.8-2003《爆炸性气体环境用电气设备第8部分：“n”型电气设备》的规定设计制造的。

效率执行GB18613-2006《中小型三相异步电动机能效限定值及节能评价值》中的能效限定值标准,效率达到3级能效等级，等效于IEC60034-30中IE1效率标准。

其防爆标志为ExnAⅡT3，适用于工厂IIA类设备，具有引燃温度为T1、T2、T3组的可燃性气体或蒸气与空气形成的爆炸性混合物场所。

YW系列电动机的功率等级、安装尺寸符合国际电工委员会（IEC）标准的规定，其对应关系与德国DIN42673标准相同，有利于出口机械设备的配套安装和引进设备的备品备件。

YW系列电动机的功率范围为0.55～315Kw，机座中心高80～355mm。

YW系列无火花型电动机主体外壳的防护等级不低于IP54，接线盒外壳防护等级不低于IP55，电动机的冷却方式为IC411，并可按要求制成户外型（W）、户外防中等腐蚀型（WF1）。

2 型号说明2.1 电动机型号代表意义示例：YW355L1–2 WF1Y----异步电动机 W----无火花型355--机座中心高（355mm） L1---长机座，1号铁心长 2----极数（2极） WF1--户外防中等腐蚀2.2电动机防爆标志代表的意义：ExnAIIT3Ex---标志（防爆） n----电气设备防爆型式（无火花型） AII----电气设备类别级别 T3---温度组别（T3）3 结构说明3.1 定子定子绕组采用厚漆膜导线，有绕组定子铁心经真空压力浸漆处理，保证导线之间的空隙填充良好，使之成为一个完整的整体，绕组和绝缘具有良好的电气、机械、热稳定和防潮性能。

ic46w冷却方式的不同选择标题：ic46w冷却方式的不同选择介绍：在电子设备的运行过程中，冷却系统的选择对于保持设备可靠性和性能至关重要。

ic46w冷却方式涉及到使用不同的技术和方法，以控制电子元件的温度。

本文将深入探讨ic46w冷却方式的不同选择，并提供专业观点和理解。

第一部分：ic46w的基本概述- 介绍ic46w的定义和相关特性- 讨论ic46w在电子设备中的应用- 解释为什么有效的冷却对于ic46w至关重要第二部分：空气冷却方式- 解释空气冷却的基本工作原理- 讨论空气冷却系统的优点和缺点- 提供使用空气冷却的实际案例和行业标准- 分析适合使用空气冷却的情况和限制第三部分：水冷却方式- 解释水冷却的基本工作原理- 讨论水冷却系统的优点和缺点- 提供使用水冷却的实际案例和行业标准- 分析适合使用水冷却的情况和限制第四部分：液体冷却方式- 解释液体冷却的基本工作原理- 讨论液体冷却系统的优点和缺点- 提供使用液体冷却的实际案例和行业标准- 分析适合使用液体冷却的情况和限制第五部分：专业观点和总结- 分享对ic46w冷却方式的观点和理解- 总结各种冷却方式的优缺点- 提供选择ic46w冷却方式的建议和注意事项结论：ic46w冷却方式的选择对于有效控制电子设备的温度至关重要。

空气冷却、水冷却和液体冷却是常见的冷却方式，它们各自具有一系列的优势和限制。

在选择ic46w冷却方式时，需要综合考虑设备要求、预算和环境条件等因素。

通过深入理解每种冷却方式的工作原理和适用情况，可以做出明智的决策，并确保设备的可靠性和性能。

以上是我对ic46w冷却方式的不同选择的初步计划，请您确认后，我将继续撰写深度文章。

ic46w冷却方式1. 冷却方式的重要性在工业生产和日常生活中，许多设备和系统需要进行冷却以保持正常运行温度。

冷却是防止设备过热和损坏的关键步骤之一。

ic46w作为一种特殊的绝缘涂层材料，它的冷却方式对于其性能和寿命至关重要。

2. ic46w的特性ic46w是一种高效的绝缘涂层材料，它具有优异的绝缘性能和耐高温特性。

然而，由于其在工作过程中会产生大量热量，因此需要采取适当的冷却方式来控制其温度。

3. 冷却方式的选择针对ic46w绝缘涂层材料，我们可以采取以下几种冷却方式：3.1 自然对流冷却自然对流是一种 passively cooling 的方法，利用自然空气流动来散热。

这种方法适用于小型设备或低功率应用场景。

通过设计散热器或散热片，并合理安排设备布局以促进空气流动，可以有效地降低ic46w的温度。

3.2 强制对流冷却强制对流是一种 actively cooling 的方法，通过使用风扇或泵等辅助设备来增强空气流动并加速热量的传输。

这种方式适用于大功率或高温设备，可以有效地降低ic46w的温度，并提高其工作效率和寿命。

3.3 水冷却水冷却是一种常见且高效的冷却方式。

通过将冷水循环引入设备内部，将热量带走并降低ic46w的温度。

这种方式适用于需要快速散热和长时间连续工作的高功率设备。

4. ic46w冷却系统设计针对ic46w绝缘涂层材料，我们需要进行合理的冷却系统设计，以确保其温度在安全范围内并保持工作效率。

以下是一个基本的ic46w冷却系统设计示例：4.1 散热器/散热片设计根据设备的尺寸和散热需求，选择合适的散热器或散热片，并进行合理布局。

确保足够的表面积来促进空气流动和热量传输。

4.2 风扇/泵的选择和布置根据设备的功率需求和散热效果，选择合适的风扇或泵，并进行合理布置。

确保足够的风量或水流量来加速热量传输。

4.3 温度监测和控制安装温度传感器以监测ic46w的温度，并通过控制系统实时调整冷却系统的运行状态。

电机的冷却方式及其代号一、概念部分：1）冷却：电机在进行能量转换时，总是有一小部分损耗转酿成热量，它必须通过电机外壳和周围介质不竭将热量散发出去，这个散发热量的过程，我们就称为冷却。

2）冷却介质：传递热量的气体或液体介质。

3）初级冷却介质：温度低于电机某部件的气体或液体介质，它与电机的该部件相接触，并将其放出的热量带走。

4）次级冷却介质：温度低于初级冷却介质的气体或液体介质，通过电机的外概况或冷却器将初级冷却介质放出的热量带走。

5）最终冷却介质：热量传递到最后的冷却介质。

6）周围冷却介质：电机周围环境的气体或液体介质。

7）远方介质：一种远离电机的介质，通过进、出口管或通道吸入电机热量和排出冷却介质至远方。

8）冷却器：使一种冷却介质的热量传递到另外一种冷却介质，并坚持两种冷却介质分开的装置。

二、冷却方法代号的内容规定1、电机冷却方法代号主要由冷却方法标记（IC）、冷却介质的回路安插代号、冷却介质代号以及冷却介质运动的推动方法代号所组成。

IC+回路安插代号+冷却介质代号+推动方法代号2、冷却方法标记代号是英文国际冷却（International Cooling）的字母缩写，用IC暗示。

3、冷却介质的回路安插代号用特征数字暗示，我们公司主要采取的有4、冷却介质代号有如下规定：如果冷却介质为空气，则描述冷却介质的字母A可以省略，我们所采取的冷却介质基本上都为空气。

6帜法两种，我们应优先使用简化标识表记标帜法，简化标识表记标帜法的特点有，如果冷却介质为空气，则暗示冷却介质代号的A,在简化标识表记标帜中可以省略，如果冷却介质为水，推动方式为7，则在简化标识表记标帜中，数字7可以省略。

7、比较经常使用的冷却方式有IC01、IC06、IC411、IC416、IC611、IC81W等。

举例说明： IC411 完整标识表记标帜法为 IC4A1A1“IC”为冷却方式标记代号；“4”为冷却介质回路安插代号（机壳概况冷却）“A’’为冷却介质代号（空气）第一个“1”为初级冷却介质推动方法代号（自循环）第二个“1”为次级冷却介质推动方法代号（自循环）。
