【CN209593150U】一种电机机壳结构【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920435944.X(22)申请日 2019.04.02(73)专利权人 双龙集团上海防爆电机盐城股份有限公司地址 224007 江苏省盐城市盐城经济开发区希望大道南路56号(72)发明人 冯显锟　(74)专利代理机构 北京志霖恒远知识产权代理事务所(普通合伙) 11435代理人 郭栋梁(51)Int.Cl.H02K 9/06(2006.01)H02K 9/22(2006.01)H02K 5/20(2006.01)H02K 5/10(2006.01)H02K 5/24(2006.01)(54)实用新型名称一种基于电动机的机壳散热组件(57)摘要本实用新型涉及电机散热技术领域，且公开了一种基于电动机的机壳散热组件，包括电机本体，所述电机本体的输出端固定安装有输出转轴，所述电机本体的正面和背面均开设有机体散热孔。

该基于电动机的机壳散热组件，通过机体散热孔将电机本体内部的空气进行转换，从而达到了散热的作用，通过防尘网可以防止在工作过程中大量的灰尘进入到电机本体的内部，然后通过防尘条能够有效防止大量灰尘进入电机本体的内部，然后由于电动机在工作时会带动散热扇叶产生噪音，通过隔音毡能够有效较少噪音，然后通过金属导热条使散热扇叶吹向外部的热量能够更加快速有效的导出，然后通过通风腔对电机本体内部的空气进行更换，增加散热效率。

权利要求书1页 说明书4页 附图3页CN 209526615 U 2019.10.22C N 209526615U权　利　要　求　书1/1页CN 209526615 U1.一种基于电动机的机壳散热组件，包括电机本体（1），其特征在于：所述电机本体（1）的输出端固定安装有输出转轴（2），所述电机本体（1）的正面和背面均开设有机体散热孔（3），所述机体散热孔（3）的内圈嵌套有防尘网（4），所述电机本体（1）远离输出转轴（2）的一端连接有散热机盖（6），所述散热机盖（6）外侧沿圆周方向且靠近电机本体（1）的一侧开设有若干个安装孔（5），所述散热机盖（6）的内壁嵌设有隔音毡（10），所述散热机盖（6）远离电机本体（1）的一侧内壁固定连接有若干个均匀分布的金属导热条（8），所述金属导热条（8）向内延伸的一端固定连接有固定安装环（11），每两个所述金属导热条（8）之间均固定连接有若干个防尘条（7），所述防尘条（7）与金属导热条（8）之间形成通风腔（9），所述输出转轴（2）靠近散热机盖（6）的一端固定连接有固定套筒（16），所述固定套筒（16）的外圈固定连接有若干个散热扇叶（13），所述散热扇叶（13）的一侧固定安装有导流片（12），每两个所述散热扇叶（13）之间且位于固定套筒（16）的外侧均固定安装有加强筋条（15），所述散热扇叶（13）远离散热机盖（6）的一侧设置有固定限位圈（14）。

专利名称：一种电机的外壳结构
专利类型：实用新型专利
发明人：王军辉,王语萱,王宇涵,林璟浩,江雨杨,陈译文申请号：CN201820795492.1
申请日：20180525
公开号：CN208479330U
公开日：
20190205
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种电机的外壳结构，涉及电机技术领域，其技术方案要点是：包括柱状的壳体、后端盖、用于穿出转轴的前端盖，所述壳体的外表面沿周向设置有多条散热筋和多对固定筋，每对所述固定筋之间形成T型槽，所述散热筋、固定筋、T型槽的长度方向均沿壳体的轴线方向，所述T型槽贯通于壳体的两个端面。

本电机的外壳结构通过设置固定筋和T型槽，电机安装于工作台的孔内时高度可调，安装较为方便；通过设置放置座，便于电机安装前的安置；通过设置耐磨环，降低了后端盖损坏的几率。

申请人：浙江启迪环保科技有限公司
地址：318058 浙江省台州市路桥区金清镇黄琅分水盐场34号
国籍：CN
更多信息请下载全文后查看。

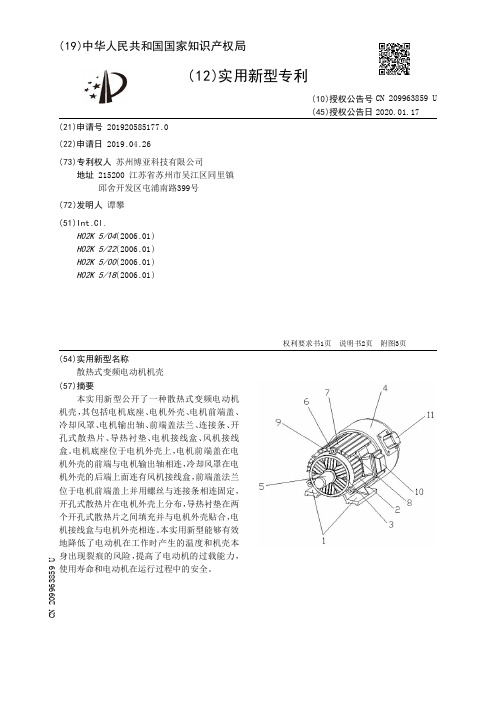

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920585177.0(22)申请日 2019.04.26(73)专利权人 苏州博亚科技有限公司地址 215200 江苏省苏州市吴江区同里镇邱舍开发区屯浦南路399号(72)发明人 谭攀　(51)Int.Cl.H02K 5/04(2006.01)H02K 5/22(2006.01)H02K 5/00(2006.01)H02K 5/18(2006.01)(54)实用新型名称散热式变频电动机机壳(57)摘要本实用新型公开了一种散热式变频电动机机壳，其包括电机底座、电机外壳、电机前端盖、冷却风罩、电机输出轴、前端盖法兰、连接条、开孔式散热片、导热衬垫、电机接线盒、风机接线盒。

电机底座位于电机外壳上，电机前端盖在电机外壳的前端与电机输出轴相连，冷却风罩在电机外壳的后端上面连有风机接线盒，前端盖法兰位于电机前端盖上并用螺丝与连接条相连固定，开孔式散热片在电机外壳上分布，导热衬垫在两个开孔式散热片之间填充并与电机外壳贴合，电机接线盒与电机外壳相连。

本实用新型能够有效地降低了电动机在工作时产生的温度和机壳本身出现裂痕的风险，提高了电动机的过载能力，使用寿命和电动机在运行过程中的安全。

权利要求书1页 说明书2页 附图3页CN 209963859 U 2020.01.17C N 209963859U权　利　要　求　书1/1页CN 209963859 U1.一种散热式变频电动机机壳，其特征在于，其包括：电机底座、电机外壳、电机前端盖、冷却风罩、电机输出轴、前端盖法兰、连接条、开孔式散热片、导热衬垫、电机接线盒、风机接线盒，电机底座位于电机外壳上，电机前端盖在电机外壳的前端与电机输出轴相连，冷却风罩在电机外壳的后端上面连有风机接线盒，前端盖法兰位于电机前端盖上并用螺丝与连接条相连固定，开孔式散热片在电机外壳上分布，导热衬垫在两个开孔式散热片之间填充并与电机外壳贴合，电机接线盒与电机外壳相连。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920334340.6(22)申请日 2019.03.15(73)专利权人 浙江盛越电子科技有限公司地址 325608 浙江省温州市乐清市淡溪镇盛丰路1号(72)发明人 倪兴川　倪雄鹏　(74)专利代理机构 北京君恒知识产权代理事务所(普通合伙) 11466代理人 郑黎明　张强(51)Int.Cl.H01R 39/24(2006.01)H02K 5/04(2006.01)H02K 13/00(2006.01)(54)实用新型名称一种马达后盖(57)摘要本实用新型公开了一种马达后盖，包括电刷和马达机座的后盖，所述的电刷的一端固定设置有刷头，所述的电刷的另一端一体设置有端子，所述的后盖内中心对称设置有2个电刷，所述的电刷另一端的侧面一体固定设置有固定块，所述的固定块与所述的端子的一端一体固定，所述的固定块与后盖相固定，所述的端子为台阶型，所述的后盖上对称设置有贯穿的用安装端子的插孔，所述的插孔靠近后盖外侧的部分宽度大于前侧的部分；优点在于端子设置成台阶状且将台阶的前端利用刻刀向两侧分开，同时后盖上设置相对应的台阶状插孔，使得端子与插孔相抵。

其次电刷的侧面固定设置有固定块，固定块通过铆钉与后盖相固定进一步加强电刷的稳固性。

权利要求书1页 说明书2页 附图3页CN 209592570 U 2019.11.05C N 209592570U权　利　要　求　书1/1页CN 209592570 U1.一种马达后盖，包括电刷和马达机座的后盖，所述的电刷的一端固定设置有刷头，所述的电刷的另一端一体设置有端子，所述的后盖内对称设置有2个电刷，其特征在于，所述的电刷另一端的侧面一体固定设置有固定块，所述的固定块与所述的端子的一端一体固定，所述的固定块与后盖相固定，所述的端子为台阶型，所述的后盖上对称设置有贯穿的用安装端子的插孔，所述的插孔靠近后盖外侧的部分宽度大于前侧的部分。

专利名称：一种风扇电机壳体结构专利类型：实用新型专利
发明人：李海强
申请号：CN201620141644.7申请日：20160225
公开号：CN205489903U
公开日：
20160817
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种风扇电机壳体结构，包括上盖（1），上盖（1）上部设置有第一台阶座（9），第一台阶座（9）上部设置有第二台阶座（10），第二台阶座（10）上部设置有第三台阶座（11），第二台阶座（10）上设置有多个第一螺丝孔（15），第三台阶座（11）上部设置有多个加强筋（12），加强筋（12）中间位置设置有通孔（14），加强筋（12）上部设置有多个第一散热孔（13），第一台阶座（9）上设置有多个第二螺丝孔（16）；上盖（1）下部设置有内胶环（2），内胶环（2）下部设置有内铁环（3）。

该实用新型装置结构简单、美观、大方、超薄外观设计，安装方便，安全，固定性强。

申请人：李海强
地址：543101 广西壮族自治区梧州市苍梧县大坡镇大陂村城村二组37号
国籍：CN
更多信息请下载全文后查看。
