常见支护结构的形式

常用基坑支护结构形式的特点及其适用条件基坑支护是为满足地下结构的施工要求及保护基坑周边环境的安全，对基坑侧壁采取的支挡、加固与保护措施。

为了在基坑支护工程中做到技术先进，经济合理，确保基坑边坡、基坑周边建筑物、道路和地下设施的安全，应综合场地工程地质与水文地质条件、地下室的要求、基坑开挖深度、降排水条件、周边环境和周边荷载、施工季节、支护结构使用期限等因素，因地制宜地选择合理的支护结构形式。

随着支护技术在安全、经济、工期等方面要求的提高和支护技术的不断发展，在实际工程中采用的支护结构形式也越来越多。

基坑支护工程中的常用支护形式有：各种成桩工艺的悬臂护坡桩或地下连续墙、护坡桩或地下连续墙与锚杆组成的桩墙一锚杆结构、护坡桩或地下连续墙与钢筋混凝土或钢材支撑组成的桩墙一内支撑结构、环形内支撑桩墙结构、土钉与喷射混凝土组成的土钉墙、土钉墙与搅拌桩或旋喷桩组成的复合土钉墙、土钉墙与微型桩组成的复合土钉墙、搅拌桩或旋喷桩形成的水泥土重力挡墙、逆作拱墙、双排护坡桩、钢板桩支护、SMW工法的搅拌桩支护、逆作或半逆作法施工的地下结构支护、各种支护结构基坑内软土加固、土体冻结法等。

在实际工程中已采用的单独或组合支护形式目前已不下十几种。

虽然具体的支护形式很多，但按照支护结构受力特点划分可归并为桩墙结构(排桩或地下连续墙)、土钉墙结构，重力式结构(水泥土墙)、拱墙结构几种基本类型。

【例题9】基坑支护的基本类型包括( )。

A、桩墙结构；B、土钉墙结构；C、重力式结构；D、拱墙结构；答案：A、B、C、D上述几种支护结构的基本形式具有各自的受力特点和适用条件，应根据具体工程情况合理选用。

国家行业标准《建筑基坑支护技术规程》(JGJ120—99)在第3.3节中对各种支护结构的选型做了明确的规定，提出了各种支护形式的适用条件。

表12.3-1为该基坑支护结构的选型表：《建筑基坑支护技术规程》(JGJl20—99)中支护结构选型表表12.3-1支护结构选型时，还应考虑结构的空间效应和受力条件的改善，采用有利支护结构材料受力性状的形式。

基坑支护结构及基坑开挖降水施工方案一、基坑支护结构设计在进行基坑开挖工程时，需要采取相应措施对基坑进行支护，以确保周边建筑物的安全，减少因开挖引起的地层变形和沉降。

基坑支护结构的设计应根据具体的情况进行选择，主要有以下几种常见的支护结构形式：1.土方开挖挡土墙支护：采用靠近基坑边缘设置的混凝土挡墙来支护开挖的土方，挡土墙应具有足够的刚度和强度，以抵抗土方的水平推力和垂直荷载。

2.钢支撑体系：采用钢钢支撑来支护基坑开挖，一般由水平托撑和竖直支撑组成，水平托撑用于承受土壤水平推力和剪切力，竖直支撑用于支撑地表和抗压。

3.混凝土梁支撑体系：在开挖基坑时，通过在基坑周边设置混凝土梁来支撑，以抵抗土方的水平推力和挤压力。

4.土钉墙支撑体系：通过在土壤中锚固钢筋或钢板，并利用钢筋与土壤的摩擦力来支撑基坑。

土钉墙具有较好的经济性和施工性能。

5.压浆桩支护体系：采用注浆桩和注浆梁等支助措施，通过增加土体的刚度和强度来抵抗土方的水平推力和挤压力。

由于基坑开挖过程中地下水容易涌入，会给工程施工带来安全隐患和不便，因此需要进行降水处理。

以下是一种常见的基坑开挖降水施工方案：1.开挖前期的准备工作：(1).进行现场勘测和地质勘探，确定地下水位的位置、压力和水质等参数，以确定降水方案。

(2).准备好降水设备，包括抽水泵、水位计、泵站等设备。

(3).根据基坑设计的深度和周边建筑物情况，确定降水井的位置和数量。

2.进行降水施工：(1).在基坑周围设置降水井，将降水井与深基坑连接。

(2).启动抽水泵，将地下水抽到地面，并根据需要进行循环使用。

(3).定期监测地下水位和水质，并及时调整降水量和频率。

(4).在降水井内设置过滤设备，以防止漂浮物和泥沙进入抽水泵。

3.结束降水施工：(1).当基坑开挖工程完成后，停止降水施工。

(2).关闭抽水泵，等待基坑内的水位回升至原有地下水位。

(3).逐步拆除降水井和降水设备。

总结：。

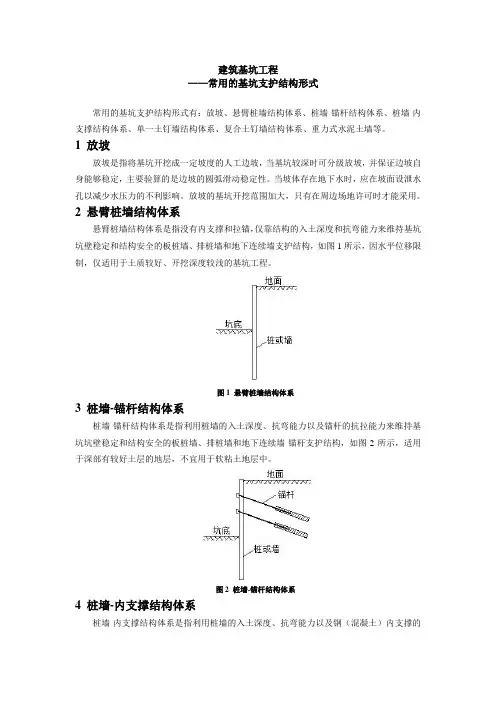

建筑基坑工程——常用的基坑支护结构形式常用的基坑支护结构形式有：放坡、悬臂桩墙结构体系、桩墙-锚杆结构体系、桩墙-内支撑结构体系、单一土钉墙结构体系、复合土钉墙结构体系、重力式水泥土墙等。

1 放坡放坡是指将基坑开挖成一定坡度的人工边坡，当基坑较深时可分级放坡，并保证边坡自身能够稳定，主要验算的是边坡的圆弧滑动稳定性。

当坡体存在地下水时，应在坡面设泄水孔以减少水压力的不利影响。

放坡的基坑开挖范围加大，只有在周边场地许可时才能采用。

2 悬臂桩墙结构体系悬臂桩墙结构体系是指没有内支撑和拉锚，仅靠结构的入土深度和抗弯能力来维持基坑坑壁稳定和结构安全的板桩墙、排桩墙和地下连续墙支护结构，如图1所示，因水平位移限制，仅适用于土质较好、开挖深度较浅的基坑工程。

图1 悬臂桩墙结构体系3 桩墙-锚杆结构体系桩墙-锚杆结构体系是指利用桩墙的入土深度、抗弯能力以及锚杆的抗拉能力来维持基坑坑壁稳定和结构安全的板桩墙、排桩墙和地下连续墙-锚杆支护结构，如图2所示，适用于深部有较好土层的地层，不宜用于软粘土地层中。

图2 桩墙-锚杆结构体系4 桩墙-内支撑结构体系桩墙-内支撑结构体系是指利用桩墙的入土深度、抗弯能力以及钢（混凝土）内支撑的抗压能力来维持基坑坑壁稳定和结构安全的板桩墙、排桩墙和地下连续墙-内支撑支护结构，如图3所示，适用于各种土层和各种开挖深度的基坑工程。

图3 桩墙-内支撑结构体系5 土钉墙结构体系土钉墙结构体系是指在土体中设置密集土钉来加固原位土体的支护体系，如图4所示，适用于地下水位以上的黏性土、砂土和碎石土等地层，不宜用于淤泥或淤泥质土层。

图4土钉墙结构体系6 复合土钉墙结构体系复合土钉墙结构体系是指将土钉墙与深层搅拌桩、微型桩以及预应力锚杆等有机组合成的复合支护体系，它是一种改进或加强型土钉墙，如图5所示，它弥补了一般土钉墙的许多缺陷和使用限制，极大地扩展了土钉墙技术的应用范围，具有安全可靠、造价低、工期短、使用范围广等特点，获得了越来越广泛的工程应用。

六种常用基坑支护类型简介，一看就懂基坑支护工程是指在基坑开挖时，为了保证坑壁稳定，保护主体地下工程施工时的安全以及周围环境不受损害所采取的工程措施。

一般基坑支护形式的选取主要取决于基坑挖深、场地条件、周边环境（邻近既有建构筑物、市政道路、管线）、场地水文地质条件、项目工期要求等因素，应综合分析合理选取。

一般同等条件下支护形式的造价从低至高依次为：放坡开挖＜土钉墙（复合土钉墙）＜水泥土重力式挡墙＜型钢水泥土搅拌墙（SMW工法）＜排桩＜地墙。

一、放坡开挖1、坡率应根据土层性质、挖深确定，挖深大于4m应采用多级放坡，多级放坡应设置平台；土质条件较好的地区，应优先选用天然放坡；软土地区大面积放坡开挖的基坑，边坡表面应设置钢筋网片护坡面层；2、若开挖面在地下水位之下，坡顶和平台处应采取井点降水措施，提高坡体稳定性；坡顶设置挡水坎或排水沟，防止坑外积水流入坑内，侵蚀坡体；3、坡脚附近如有局部深坑，坡脚与局部深坑的距离应不小于2倍深坑落深，如不能保证，应按深坑的深度验算边坡稳定。

二、土钉墙（复合土钉墙）若场地条件限制无法满足大放坡开挖的需要，可采用土钉墙支护，减少放坡范围。

1、土钉形式有钢管土钉和钢筋土钉，坡面采用钢筋网片喷射混凝土面层；2、当土钉墙后存在滞水时，应在含水层部位的墙面设置泄水孔或采取其他疏水措施，减小墙背后的水压力，提高土钉墙稳定性；3、当采用预应力锚杆复合土钉墙时，预应力锚杆应采用钢绞线锚杆，且锚杆应布置在土钉墙的较上部位；当用于增强面层抵抗土压力的作用时，锚杆应布置在土压力较大及墙背土层较软弱的部位。

三、水泥土重力式挡墙1、重力式挡墙形式：一般选用双轴或三轴水泥土搅拌桩，搅拌桩可按搭接施工，搭接长度控制在150mm~200mm，挡墙顶面宜设置混凝土面板；2、一般土层条件下，搅拌深度小于16m的应优先选用造价更低的双轴，超过16m的应选用三轴，遇到淤泥等软弱土层，水泥掺量适当提高；3、水泥土搅拌桩应按格栅布置，建议格栅布置形式如图所示（以双轴为例）。

基坑支护的8种常见形式基坑支护是指在地下工程中使用不同的技术手段来保护和加固基坑的土体结构，以确保基坑的稳定和安全。

以下是八种常见的基坑支护形式。

1.桩基坑支护桩基坑支护是指在基坑周边沿线埋设桩体，形成一个桩墙来增强土体的稳定性。

桩墙可以采用不同类型的桩体，如钢管桩、混凝土桩、复合桩等。

桩墙可以起到抗倾覆和抗滑移的作用，保证基坑的稳定。

2.桩-土槽基坑支护桩-土槽基坑支护是将桩基坑支护与土槽基坑支护相结合的一种形式。

在桩基坑支护的基础上，增设土槽来进一步加固土体。

土槽可以采用钢板桩、混凝土板桩等形式，在桩墙的内侧形成一个封闭的结构，进一步提高基坑的稳定性。

3.壁式基坑支护壁式基坑支护是指在基坑周边立设一种支护结构，如混凝土墙、预制板墙等。

这种支护结构能够有效地抵抗土体的水平推力，提供坑壁的支撑力，并保证基坑的稳定。

4.土钉墙基坑支护土钉墙基坑支护是指在基坑周边埋设一定间距的土钉，然后将土钉与土体连接起来，形成一个整体的支撑结构。

土钉墙可以采用不同材料，如钢筋混凝土土钉、锚杆土钉等。

土钉墙的支撑效果较好，适用于较松散的土体或需要较大开挖深度的基坑。

5.小型桩土墙基坑支护小型桩土墙基坑支护是在基坑边缘上方预埋一定间距的小型桩，然后在桩与桩之间填充土体形成墙体。

这种支护形式适用于较小规模的基坑，能够有效地控制土体塌方，保证基坑的安全。

6.混凝土悬挂墙基坑支护混凝土悬挂墙基坑支护是利用钢模板和混凝土在基坑内部逐层浇筑，形成一个悬挂的混凝土墙壁。

这种支护形式适用于开挖较深的基坑，能够提供更好的支撑力和稳定性，并保证基坑内部的工作环境。

7.钢支撑基坑支护钢支撑基坑支护是利用钢支撑框架和横向撑杆形成一个稳定的支护结构。

钢支撑可以采用不同形式，如H型钢、螺旋钢管等。

这种支护形式适用于需要较大开挖深度和较长工期的基坑，能够提供强大的支持力和抗变形能力。

8.绞吸式基坑支护绞吸式基坑支护是利用吸附力将机械施工设备（如绞盘、绞车）与基坑土体连接，形成一个支撑体系。

支护结构的形式、方案选择与工程实例支护结构，作为建筑工程中的重要组成部分，其形式的选择与方案设计直接关系到工程的稳定性和安全性。

下面，我就结合自己十年来的写作经验，为大家详细解析支护结构的形式、方案选择，并通过工程实例来具体阐述。

我们来看看支护结构的形式。

常见的支护结构形式有：钢板桩支护、地下连续墙支护、土钉墙支护、重力式挡土墙支护等。

地下连续墙支护，适用于城市地铁、地下室等深基坑工程。

这种支护结构的优点是施工过程中对周围环境的影响较小，同时具有较高的承载力和稳定性。

土钉墙支护，适用于土质较好、地下水位较低的地区。

这种支护结构的特点是施工简单、成本低。

在实际工程中，土钉墙支护通常与喷射混凝土相结合，形成一种复合支护体系。

重力式挡土墙支护，适用于地基承载力较高、地下水位较低的地区。

这种支护结构的特点是结构简单、施工方便。

在实际工程中，重力式挡土墙支护可以采用混凝土、砖石等材料。

在工程地质条件方面，需要根据地质勘察报告，了解地基承载力、地下水位、土质情况等，以便选择合适的支护结构形式。

在工程规模方面，需要根据基坑面积、深度等因素，确定支护结构的布置方式和规模。

在施工环境方面，需要考虑施工过程中的安全、环保等因素，选择对周围环境影响较小的支护结构形式。

在经济成本方面，需要根据工程预算，合理选择支护结构形式和材料，以降低工程成本。

我们通过一个工程实例来具体阐述支护结构的形式、方案选择与工程实例。

某城市地铁工程，基坑深度为20米，基坑面积约为5000平方米。

根据地质勘察报告，该地区地基承载力较高，地下水位较低。

综合考虑工程规模、施工环境等因素，我们选择了重力式挡土墙支护方案。

在施工过程中，我们采用了C30混凝土重力式挡土墙，墙厚1米，墙高20米。

同时，为了提高支护结构的稳定性，我们在墙体内设置了土钉，并喷射混凝土进行护面。

支护结构的形式、方案选择与工程实例是建筑工程中不可或缺的一部分。

作为一名有十年方案写作经验的大师，我希望通过本文的阐述，能够为大家在实际工程中提供一些有益的参考。

8种常见的基坑支护形式
1.土方开挖支护：在基坑开挖的同时，采用不同的支护措施对土壁进
行支护，如喷射混凝土、挡土墙等，以防止土壁坍塌。

2.桩基支护：在基坑边界或基坑内设置钢筋混凝土桩作为支护结构，
以增加土体的抗滑稳定性和抗坍塌能力。

3.墙体支护：在基坑边界或基坑内设置钢筋混凝土墙体，如临时挡墙、地下连续墙等，以承担土壤的水平力，保持土壁的稳定性。

4.土钉支护：通过在土壁前方设置锚杆，将其与土壤锚固，形成一个
整体结构，增加土壤抗拉强度，防止土壁坍塌。

5.板桩支护：在基坑内设置钢板桩或混凝土板桩，通过它们的连续排
列形成一道钢、混凝土墙，以支撑土壁。

6.土压平衡支护：通过控制基坑内外土体的水平力平衡，减少土体的
水平推力和垂直重力，以达到支护效果。

7.锚杆墙支护：使用锚杆在土壁前方进行钢筋混凝土墙体构筑，通过
锚固力传递，增加土壤的自重，从而保持土壤的稳定。

8.水平支撑法：在基坑边界设置水平支撑系统，如钢支撑或混凝土护
墙板，以抵抗土壁的水平推力，保持土壁的稳定。

这些支护形式通常是基于基坑的深度、土壤性质、周围环境以及施工
方法等因素而选择的，综合考虑后选择适当的支护形式能够确保基坑的安
全施工，并减少发生事故的概率。

基坑支护结构的类型和选型1 支护结构的类型和组成支护结构（包括围护墙和支撑）按其工作机理和围护墙的形式分为下列几种类型：水泥土挡墙式，依靠其本身自重和刚度保护坑壁，一般不设支撑，特殊情况下经采取措施后亦可局部加设支撑。

排桩与板墙式，通常由围护墙、支撑（或土层锚杆）及防渗帷幕等组成。

土钉墙由密集的土钉群、被加固的原位土体、喷射的混凝土面层等组成。

现将常用的几种支护结构介绍如下。

2 支护结构的选型1．围护墙选型（1）深层搅拌水泥土桩墙深层搅拌水泥土桩墙围护墙是用深层搅拌机就地将土和输入的水泥浆强制搅拌，形成连续搭接的水泥土柱状加固体挡墙（图1）。

图1 水泥土围护墙（a）砂土及碎石土；（b）粘性土及粉土水泥土加固体的渗透系数不大于10-7cm/s，能止水防渗，因此这种围护墙属重力式挡墙，利用其本身重量和刚度进行挡土和防渗，具有双重作用。

水泥土围护墙截面呈格栅形，相邻桩搭接长宽不小于200mm，截面置换率对淤泥不宜小于0.8，淤泥质土不宜小于0.7，一般粘性土、粘土及砂土不宜小于0.6。

格栅长度比不宜大于2。

墙体宽度b和插入深度h d，根据坑深、土层分布及其物理力学性能、周围环境情况、地面荷载等计算确定。

在软土地区当基坑开挖深度h≤5m时，可按经验取b＝（0.6~0.8）h，h d＝（0.8~1.2）h。

基坑深度一般不应超过7m，此种情况下较经济。

墙体宽度以500mm进位，即b＝2.7m、3.2m、3.7m、4.2m等。

插入深度前后排可稍有不同。

水泥土加固体的强度取决于水泥掺入比（水泥重量与加固土体重量的比值），围护墙常用的水泥掺入比为12%~14%。

常用的水泥品种是强度等级为32.5的普通硅酸盐水泥。

水泥土围护墙的强度以龄期1个月的无侧限抗压强度q u为标准，应不低于0.8MPa。

水泥土围护墙未达到设计强度前不得开挖基坑。

如为改善水泥土的性能和提高早期强度，可掺加木钙、三乙醇胺、氯化钙、碳酸钠等。

水泥土的施工质量对围护墙性能有较大影响。

8种常见得基坑支护形式基坑支护结构得类型及其适用条件1。

放坡开挖优势:只要求稳定,价钱最便宜。

劣势:回填土方较大、适用:场地开阔,周围无重要建筑物得工程、2。

围护墙深层搅拌水泥土深层搅拌水泥土围护墙就是采用深层搅拌机就地将土与输入得水泥浆强行搅拌,形成连续搭接得水泥土柱状加固体挡墙。

优势:由于一般坑内无支撑,便于机械化快速挖土;具有挡土、止水得双重功能;一般情况下较经济;施工中无振动、无噪声、污染少、挤土轻微。

劣势:位移、厚度相对较大,对于长度大得基坑,需采取中间加墩、起拱等措施以限制过大得位移;施工时需注意防止影响周围环境。

适用:闹市区工程。

3。

高压旋喷桩高压旋喷桩所用得材料亦为水泥浆,它就是利用高压经过旋转得喷嘴将水泥浆喷入土层与土体混合形成水泥土加固体,相互搭接形成排桩,用来挡土与止水。

优势:施工设备结构紧凑、体积小、机动性强、占地少,并且施工机具得振动很小,噪声也较低,不会对周围建筑物带来振动影响与产生噪声等。

劣势:施工中有大量泥浆排出,容易引起污染。

对于地下水流速过大得地层,无填充物得岩溶地段永冻土与对水泥有严重腐蚀得土质,由于喷射得浆液无法在注浆管周围凝固,均不宜采用该法。

适用:施工空间较小得工程。

4.槽钢钢板桩这就是一种简易得钢板桩围护墙,由槽钢正反扣搭接或并排组成。

槽钢长６～８ｍ,型号由计算确定。

优势:耐久性良好,二次利用率高;施工方便,工期短、劣势:不能挡水与土中得细小颗粒,在地下水位高得地区需采取隔水或降水措施;抗弯能力较弱,支护刚度小,开挖后变形较大。

适用:多用于深度≤４m得较浅基坑或沟槽。

5。

钻孔灌注桩钻孔灌注桩具有承载能力高、沉降小等特点、钻孔灌注桩得施工,因其所选护壁形成得不同,有泥浆护壁方式法与全套管施工法两种。

优势:施工时无振动、无噪声等环境公害,无挤土现象,对周围环境影响小;墙身强度高,刚度大,支护稳定性好,变形小;当工程桩也为灌注桩时,可以同步施工,从而施工有利于施工组织、工期短。

十种基坑支护结构常用形式总结十种基坑支护结构常用形式总结随着城市建设的不断发展，越来越多的高层建筑、地下工程和交通基础设施逐渐出现，而基坑支护结构的建设成为保证工程安全和顺利进行的关键环节之一。

基坑支护结构是指在地下工程建设过程中用于支撑地面与洞口之间的框架结构，它的设计和施工直接影响到工程的成功与否。

在实际工程中，根据不同地质条件和建筑需求，基坑支护结构呈现出多样化的形式。

本文将对常见的十种基坑支护结构形式进行总结和分析，以便读者更深入地理解基坑支护结构的技术和应用。

1. 壁板支护结构壁板支护结构是最常见、最普遍应用的基坑支护形式之一。

它通过设置混凝土或钢板来支撑边坡，防止土体塌方。

壁板支护结构施工简单、成本较低，适用于一些较小规模的基坑。

2. 梁柱支撑结构梁柱支撑结构是一种较为常见的基坑支护形式，通过设置混凝土或钢梁、柱来支撑周围土体。

梁柱支撑结构能够承受较大的水平力和垂直力，适用于较大规模的基坑。

3. 基坑堆石支护结构基坑堆石支护结构是一种利用在基坑周围堆石的方式来支撑边坡的形式。

它具有施工简单、成本较低等特点，适用于一些较小规模的基坑。

4. 土钉支护结构土钉支护结构是一种利用土钉、锚杆等杆件将土体与支护结构紧密连接的形式。

土钉支护结构适用于一些较软土体或松散砂土的基坑，能够提供有效的支护和增加土体的抗滑稳定性。

5. 桩墙支护结构桩墙支护结构是利用打入地下的桩来支护土体，形成一个连续的墙壁。

桩墙支护结构能够承受较大的层间和水平力，适用于较大规模的基坑。

6. 拱架支撑结构拱架支撑结构是一种由拱形框架构成的基坑支护形式。

拱架支撑结构可以有效地分担土体压力，提供稳定的支撑。

它适用于较大规模的基坑，对于抵抗土体的变形和荷载具有较好的效果。

7. 土压平衡支护结构土压平衡支护结构是一种在基坑支护工作面外施加与土体压力相等的支撑力的形式。

土压平衡支护结构能够平衡土体的侧压力，适用于较大规模的基坑，对于土体固结比较松散，地下水位较高的情况下效果较好。

风化岩层在边坡工程中是一个常见而且十分重要的问题，其特点是岩石内部的结构和力学性质随着时间的推移而发生改变，从而导致岩石的强度和稳定性下降。

在岩层边坡支护工程中，选择适当的结构形式来应对风化岩层的影响是至关重要的。

以下是常用的结构形式：1. 框架支护结构框架支护结构是边坡工程中常见的一种结构形式，其特点是采用了框架结构来对岩层边坡进行支护。

框架支护结构可以根据实际情况采用不同的材料，如钢筋混凝土、钢结构等。

框架支护结构能够有效地抵抗岩层风化带来的影响，保障边坡的稳定性。

2. 土工格栅支护结构土工格栅支护结构是一种应用广泛的边坡支护方式，其特点是将土工格栅嵌入到岩层边坡中，通过土工格栅的抗拉性能和土体的固结作用来增强边坡的稳定性。

其优点是施工简单，成本较低，适用于各种岩层风化程度不同的边坡。

3. 岩钉锚杆支护结构岩钉锚杆支护结构是一种常用的边坡支护手段，其特点是通过在岩层内部钻孔安装岩钉和锚杆，利用钉杆与岩体之间的摩擦力来增强岩层的稳定性。

岩钉锚杆支护结构适用于边坡风化岩层较深、岩石脆性较大的情况。

4. 捆杆网支护结构捆杆网支护结构是一种适用于岩层风化较严重的边坡支护方式，其特点是使用高强度的钢丝捆绑岩石，形成一个稳定的结构。

该结构形式适用于岩层风化严重、岩石破碎的情况，能够有效地增强岩层的稳定性。

选择合适的结构形式是边坡工程中至关重要的一环。

面对风化岩层的影响，工程师们需要根据实际情况综合考虑边坡的地质条件、岩层的风化程度等因素，选择合适的支护结构形式，以确保边坡的安全稳定。

希望本文所述的常用结构形式能够对相关从业人员在边坡工程中的实际工作有所帮助。

在边坡工程中，风化岩层是一个不容忽视的问题，其对边坡稳定性的影响是显而易见的。

风化岩层的存在使得边坡容易发生破碎和滑坡等现象，因此在进行边坡支护时，必须选择合适的结构形式来应对风化岩层的影响。

5. 钢丝绳网支护结构钢丝绳网支护结构是一种常见的边坡支护形式，具有较强的抗拉性能和柔性，适用于岩层风化程度较深或岩块较大的边坡支护。

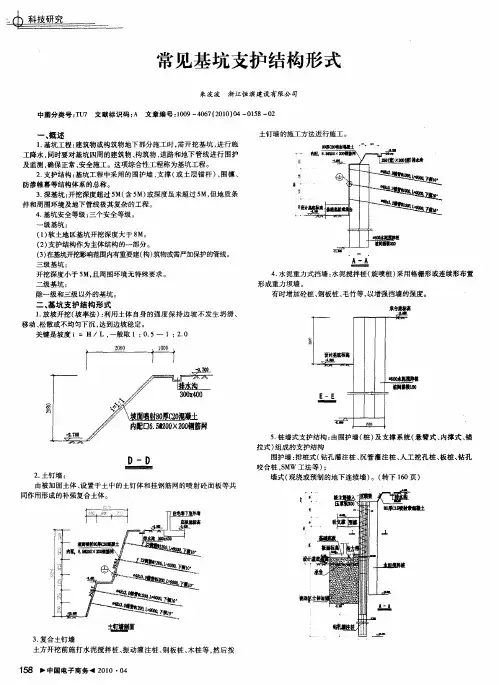

常见基坑支护结构形式，结构图及实景图解说一、概述1、基坑工程：建筑物或构筑物地下部分施工时，需开挖基坑，进行施工降水，同时要对基坑四周的建筑物、构筑物、道路和地下管线进行围护及监测，确保正常、安全施工。

这项涉及勘查、设计、施工、监理、监测、应急等内容的综合系统性工程称为基坑工程。

2、支护结构：基坑工程中采用的围护墙、支撑（或土层锚杆）、围檩、防渗帷幕、降排水等结构体系的总称。

3、深基坑：开挖深度超过5M（含5M）或深度虽未超过5M，但地质条件和周围环境及地下管线极其复杂的工程。

4、基坑安全等级：三个安全等级。

一级基坑：（1）软土地区基坑开挖深度大于8M。

（2）支护结构作为主体结构的一部分。

（3）在基坑开挖影响范围内有重要建（构）筑物或需严加保护的管线。

三级基坑：开挖深度小于5M，且周围环境无特殊要求。

二级基坑：除一级和三级以外的基坑。

二、基坑支护结构形式1、放坡开挖（坡率法）：利用土体自身的强度保持边坡不发生坍滑、移动、松散或不均匀下沉，达到边坡稳定。

关键是坡度i = H / L ，一般取1 : 0.5 — 1 : 2.0一般适用于杂填土、粘性土或粉性土，且环境条件允许的基坑。

2、土钉墙：由被加固土体、设置于土中的土钉体和挂钢筋网的喷射砼面板等共同作用形成的补强复合土体。

一般适用于：（1）稍密至中密状态的粉性土、砂土；（2）密实的碎石土层；（3）坚硬状态的含砾粘性土及风化岩层；（4）可塑至硬塑状态的一般粘性土；（5）素填土、人工杂填土；以上土层安全等级为二、三级的基坑。

注意：土钉墙在软粘土中（塘泥、淤泥、淤泥质粘土、淤泥质粉质粘土等）要严格控制，特别是周围环境要求较严的基坑点这 .☞免费下载施工技术资料。

3、复合土钉墙土方开挖前施打水泥搅拌桩、振动灌注桩、钢板桩、木桩等，然后按土钉墙的施工方法进行施工。

排桩复合土钉4、水泥重力式挡墙：水泥搅拌桩（旋喷桩）采用格栅形或连续形布置形成重力坝墙。

有时增加砼桩、钢板桩、毛竹等，以增强挡墙的强度。

6米深基坑支护形式
在进行深基坑工程时，需要采取适当的支护措施以确保基坑的稳定和安全。

当基坑深度较大（如6米深）时，支护形式会更为复杂。

以下是一些常见的基坑支护形式，适用于深度约6米的基坑：
1.土方支护：
•适用于土质较为坚实的情况，可以通过合理的坡度和土方开挖顺序来减小基坑的倾斜和变形。

2.梁板支护：
•使用支撑梁和混凝土板进行基坑支护。

梁板支护系统可以提供强大的垂直支持，适用于较为坚硬的土质。

3.钢支撑与土钉：
•钢支撑结构可以在基坑周边设置，形成一个稳定的边界。

此外，通过土钉技术，将土体与钢支撑连接起来，增加整
体稳定性。

4.深层连续墙支护：
•在基坑周边挖掘深层连续墙，通过墙体的刚度来抵抗土体的侧压，适用于深基坑和较软土质的情况。

5.橡胶挡土墙：
•利用橡胶挡土墙作为基坑的支护形式，橡胶挡土墙的柔韧性能够有效吸收土体的侧压力，减小对基坑的影响。

6.水平地钢支撑：
•水平地钢支撑结构沿基坑边缘设置，通过连接水平梁来提
供支撑。

这种形式适用于较为坚硬的土质。

7.嵌岩支护：
•如果在基坑深度中遇到坚硬的岩层，可以考虑采用嵌岩支护形式，确保基坑在岩层部分的稳定。

8.钢丝绳网支护：
•利用钢丝绳网形成的支撑结构，适用于土石混合层或者较为散粒的土质。

在选择基坑支护形式时，需要根据具体工程条件、土质特征、施工环境以及项目预算等因素进行综合考虑。

在任何情况下，都应该由专业的工程师进行设计和监测，确保支护系统的有效性和安全性。

地下室施工中的支护结构设计要点1.地质勘察：在地下室施工前，需要对地下层土层的地质情况进行详细勘察，如土质、岩性、水文地质等。

地质勘察的结果对地下室支护结构的设计起到决定性作用。

2.支护结构形式选择：根据地下室的深度、规模、预计施工时间等因素，选择合适的支护结构形式。

常见的支护结构形式包括明挖和暗挖两种，其中明挖的支护结构形式主要有桩墙和开挖墙，暗挖的支护结构主要有周边桩、拱形支护、切割支护等。

3.规定支护深度：支护结构的设计需要根据实际情况确定支护深度，支护深度一般大于地下室埋深。

支护深度的确定需要考虑地下水位、土体的荷载承载能力以及地面沉降等因素。

4.支护结构的稳定性计算：支护结构的稳定性计算是支护结构设计的关键环节。

对于明挖的支护结构，需要计算土体的侧压力和稳定性，考虑墙体的结构形式和自重荷载等因素。

对于暗挖的支护结构，需要计算土体的坍塌和下沉等问题，并采取相应的支护措施。

5.材料选择：支护结构的设计中需要选择合适的材料，如钢材、混凝土等。

材料的选择需要考虑抗压强度、耐腐蚀性和施工便利性等因素。

6.施工控制：地下室支护结构的设计需要考虑施工过程中的控制要点，如及时控制地下水位、控制挖土量和挖土速度、合理安排施工进度等。

7.监测与调整：地下室支护结构设计中需要考虑支护结构的监测与调整，及时发现并处理施工中的问题。

在支护结构施工过程中，需要进行实时监测并对数据进行分析，及时调整和加固支护结构。

8.安全性考虑：支护结构设计应充分考虑安全因素。

在设计过程中，需要进行各种紧急情况下的安全分析和应急措施的制定，确保施工过程中的人员和设备安全。

9.环境保护：支护结构设计需要充分考虑对周围环境的影响，特别是地下水系统和地面建筑物的稳定性。

设计中需要采取相应措施，防止地下室施工对周围环境造成损害。

10.经济性评估：支护结构设计需要进行经济性评估，考虑投资和维护成本。

设计应合理选择支护措施和材料，尽量减少成本，同时满足工程的安全和稳定要求。

常见支护结构的形式常见支护结构的形式主要有板桩、桩墙、锚杆支护、预应力锚索支护和喷射混凝土支护等。

首先是板桩支护结构。

板桩是一种长而窄的金属或混凝土板，可以沿着一定的间距插入土壤中，以形成一道密集的桩墙，用于支撑土体。

板桩支护常用于土壤较松散，土质较软的地区，其施工便利，成本较低且适用性广。

主要材料有钢板桩、木板桩和混凝土板桩。

板桩支护能够减小土体变形和土壤沉降，提高基坑的稳定性。

其次是桩墙支护结构。

桩墙由垂直排列的桩组成，构成一道连续的墙体，经常用于较深基坑或较高挡土墙的支护。

桩墙的类型常见的有挖孔桩墙和预制桩墙。

挖孔桩墙是通过在土体中钻孔和灌注浆液形成的，具有较好的刚度和承载力。

预制桩墙是指将桩提前制作好，然后再进行现场拼装，可以大幅缩短施工周期。

桩墙支护结构具有较好的刚度和承载力，适用于高岭土、软黏土等土质较差的场地。

锚杆支护是一种通过锚杆将挖掘面与周围的土体连接起来的支护方式。

锚杆支护主要适用于较深的基坑、较厚的土层或较大的土压力情况。

锚杆的类型包括土中锚杆、锚杆墙和压力锚杆等。

土中锚杆通过预制的管道将锚杆灌注到地下，通过锚结固土体，增加土体的稳定性。

锚杆墙指的是由多根锚杆组成的连续支护墙体，可以有效地抗拔和抗推挤力。

压力锚杆通过应力传递，将土体与承重结构连接在一起，可用于地下室和隧道等工程。

预应力锚索支护是一种通过预应力锚索对土体进行加固的支护方式。

预应力锚索是通常使用钢丝绳、钢束或钢筋制成的。

预应力锚索的作用是利用锚固点上的锁定装置将锚索拉紧，然后将预应力传递到土体中，提高土体的稳定性和强度。

预应力锚索支护适用于需要加固在深部孔洞周围的边坡、岩石体和土石混合体等。

喷射混凝土支护是一种通过喷射混凝土形成支护结构的方法。

喷射混凝土支护适用于各种复杂地质条件下的基坑开挖和隧道施工等。

喷射混凝土支护主要分为湿喷和干喷两种方式。

湿喷是在加水的混凝土均匀喷射到空气中，形成支护层。

干喷则是在不加水的情况下，搅拌机将混凝土输送到喷枪，喷射到需要支护的地方。
