任务3.2三相异步电动机的等效电路一、学习目的与要求1．分析三相异步电动机空载运行特征、空载运行参数和空载等效电路。

2.三相异步电动机负载运行参数、负载运行T型等效电路和平衡方程式。

二、学习方法1．学习本课程，首先要精读教材和讲义，了解三相异步电动机空载和负载运行的特征。

2. 充分利用学习资源，对三相异步电动机空载和负载的电路进行分析，进而掌握两个运行方式的特征。

三、授课内容1、三相异步电动机空载运行三相异步电动机的定子和转子之间只有磁的耦合，没有电的直接联系，它是靠电磁感应作用，将能量从定子传递到转子。

这一点和变压器完全相似。

三相异步电动机的定子绕组相当于变压器的一次绕组，转子绕组那么相当于变压器的二次绕组。

因此，分析变压器内部电磁关系的根本方法也同样适用于异步电动机。

三相异步电动机定子绕组接在对称的三相电源上，转子轴上不带机械负载的运行称空载运行。

空载运行的特点：异步电动机空载运行时，由于轴上不带机械负载，其转速很高，接近同步转速，即n≈n1，s很小。

此时定子旋转磁场与转子之间的相对切割速度几乎为0，于是转子的感应电动势E2≈0，转子的电流I2≈0，转子磁动势F2≈0。

〔1〕主漏磁通的分布当三相异步电动机定子绕组通入三相对称交流电时，将产生旋转磁动势，该磁动势产生的磁通绝大局部穿过气隙，并同时交链于定转子绕组，这局部磁通称为主磁通。

主磁通的路径为：定子铁心→气隙→转子铁心→气隙→定子铁心，构成闭合回路。

主磁通同时交链定转子绕组并在其中分别产生感应电动势。

由于异步电动机的转子绕组为三相或多相短路绕组，在转子的感应电动势的作用下，转子绕组中有电流产生，转子电流与定子磁场相互作用产生电磁转矩，实现异步电动机的机电能量转换。

除主磁通外的磁通称为漏磁通，包括定子绕组的槽部漏磁通和端部漏磁通等，漏磁通沿磁阻很大的空气隙形成闭合回路，因此它比主磁通小很多。

漏磁通仅在定子绕组中产生漏磁感应电动势，不起能量转换的媒介作用，只起电抗压降的作用。

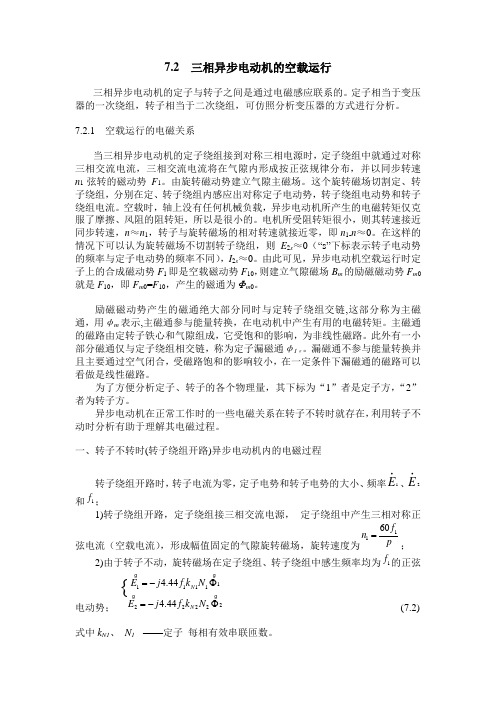

7.2 三相异步电动机的空载运行三相异步电动机的定子与转子之间是通过电磁感应联系的。

定子相当于变压器的一次绕组，转子相当于二次绕组，可仿照分析变压器的方式进行分析。

7.2.1 空载运行的电磁关系当三相异步电动机的定子绕组接到对称三相电源时，定子绕组中就通过对称三相交流电流，三相交流电流将在气隙内形成按正弦规律分布，并以同步转速n 1弦转的磁动势F 1。

由旋转磁动势建立气隙主磁场。

这个旋转磁场切割定、转子绕组，分别在定、转子绕组内感应出对称定子电动势，转子绕组电动势和转子绕组电流。

空载时，轴上没有任何机械负载，异步电动机所产生的电磁转矩仅克服了摩擦、风阻的阻转矩，所以是很小的。

电机所受阻转矩很小，则其转速接近同步转速，n ≈n 1，转子与旋转磁场的相对转速就接近零，即n 1-n ≈0。

在这样的情况下可以认为旋转磁场不切割转子绕组，则E 2s ≈0（“s ”下标表示转子电动势的频率与定子电动势的频率不同），I 2s ≈0。

由此可见，异步电动机空载运行时定子上的合成磁动势F 1即是空载磁动势F 10，则建立气隙磁场B m 的励磁磁动势F m 0就是F 10，即F m 0=F 10，产生的磁通为Φm 0。

励磁磁动势产生的磁通绝大部分同时与定转子绕组交链,这部分称为主磁通，用φm 表示,主磁通参与能量转换，在电动机中产生有用的电磁转矩。

主磁通的磁路由定转子铁心和气隙组成，它受饱和的影响，为非线性磁路。

此外有一小部分磁通仅与定子绕组相交链，称为定子漏磁通φ1σ。

漏磁通不参与能量转换并且主要通过空气闭合，受磁路饱和的影响较小，在一定条件下漏磁通的磁路可以看做是线性磁路。

为了方便分析定子、转子的各个物理量，其下标为“1”者是定子方，“2”者为转子方。

异步电动机在正常工作时的一些电磁关系在转子不转时就存在，利用转子不动时分析有助于理解其电磁过程。

一、转子不转时(转子绕组开路)异步电动机内的电磁过程转子绕组开路时，转子电流为零，定子电势和转子电势的大小、频率1E ∙、2E ∙和1f ；1)转子绕组开路，定子绕组接三相交流电源， 定子绕组中产生三相对称正弦电流（空载电流），形成幅值固定的气隙旋转磁场，旋转速度为1160f n p =； 2)由于转子不动，旋转磁场在定子绕组、转子绕组中感生频率均为1f 的正弦电动势；11111222224.444.44{N N E j f k N E j f k N =-Φ=-Φ (7.2)式中k N1、 N 1 ——定子 每相有效串联匝数。
