超低频高压发生器

高压电网中的各种故障多是由于高压电气设备绝缘的损坏所导致，因此了解设备绝缘特性、掌握绝缘状况、不断提高电气设备绝缘水平是至关重要的。

高压绝缘耐压试验，是按照有关电力行业及相关技术标准或产品技术条件以及《规程》规定对电力运行设备（如：电缆、电机、发电机、变压器、互感器、高压开关、避雷器等）要求做一系列的电气或机械方面的某些特性试验。

高压电气设备在运行中必须保持良好的绝缘，为此从设备的制造开始，要进行一系列绝缘测试。

这些测试包括：在制造时对原材料的试验、制造过程的中间试验、产品的定性及出厂试验、在使用现场安装后的交接试验、使用中为维护运行而进行的绝缘预防性试验等。

其中电气设备的交接试验和预防性试验是两类最重要的试验。

高压试验设备，高压耐压试验设备主要包括：其中电力试验设备主要有：变压器容量测试仪、直流电阻快速测试仪、全自动变比组别测试仪、三倍频发生器、变压器空载负载特性测试仪、变压器有载开关测试仪、全自动绝缘油介电强度测试仪、全自动抗干扰异频介损测试仪、交流耐压调频谐振装置、交直流高压试验变压器(油浸式、充气式、干式试验变压器）、开关接触电阻测试仪（回路电阻测试仪）、真空开关真空度测试仪、高压开关机械动特性测试仪、六氟化硫气体检漏仪、六氟化硫气体微水测量仪、大电流发生器、氧化锌避雷器测试仪、氧化锌避雷器直流参数测试仪、直流高压发生器、0.1HZ超低频高压发生器、电缆故障测试仪。

输电线路故障距离测试仪、线缆高度测量仪、无线高压核相器、绝缘电阻测试仪、接地电阻测试仪、钳形接地电阻测试仪、大型地网接地电阻测试仪、互感器伏安特性综合测试仪、继电保护测试仪。

绝缘防护工具耐压试验装置、局部放点测试仪、全自动电容电桥测试仪、配电网电容电流测试仪等仪器设备。

绝缘预防性试验可分为两大类：一类是非破坏性试验或称绝缘特性试验，是在较低的电压下或用其他不会损坏绝缘的办法来测量的各种特性参数，主要包括测量绝缘电阻、泄漏电流、介质损耗角正切值等，从而判断绝缘内部有无缺陷。

浅谈电力设备预防性试验电气设备在运行中必须保持最佳的绝缘，从设备的出厂到设备的投运前，要进行一系列绝缘测试。

由于要求工作环境的特殊性，高压试验的安全问题就显得异常重要。

因此，高压试验人员必须熟练掌握安全知识，杜绝违规操作，确保人身安全，这样才能促进电网的可靠运行。

标签：电气设备预防性试验；设备；选择1 电力设备预防性试验概念电力设备预防性试验是指对已投入运行的设备按规定的试验条件（如规定的试验设备、环境条件、试验方法和试验电压等）、试验项目、试验周期所进行的定期检查或试验，以发现运行中电力设备的隐患、预防发生事故或电力设备损坏。

它是判断电力设备能否继续投入运行并保证安全运行的重要措施。

目前，我国电力设备预防性试验规程的内容实际上超出了预防性试验的范围，它不仅包括定期试验，还包括大修、小修后的试验及新设备投运前的试验。

2 电力设备预防性试验方法和项目我们就以对电力设备绝缘的危害性进行划分，可以分为非破坏性试验和破坏性试验两种。

非破坏性试验是指在较低电压（低于或接近于额定电压）下进行的试验。

主要指测量绝缘电阻、测量泄露电流、测量介质损耗因数以及测量电量分布等等。

破坏性试验是指在高于工作电压下所进行的试验。

试验时在电力设备绝缘上施加规定的试验电压，考验在此电压下的耐受能力，因此也称耐压试验。

它主要是指交流耐压试验和直流耐压试验。

因为这类试验所加电压较高，对被试品的考验比较直接和严格，也有可能在试验过程中对被试品的绝缘造成一定的损伤，因此而得名。

3 常用的试验设备3.1 高压兆欧表：用于测量被试设备的绝缘电阻，一般的情况下我们都是用普通摇表来测量，虽然简单，但是其工作强度大、速度慢，测量范围也有一定的局限性。

现在市面上有了更先进的测试仪表，不用手摇，可象手机一样充电备用，电子高压输出，只需一键OK，而且输出稳定，读数直观，劳动强度小，是普通摇表的理想替代品。

3.2 直流电阻测试仪：用以测量被试品的直流电阻。

使用超低频高压发生器进行电缆的超低频耐压试验方法超低频高压发生器是一种特殊的高压设备，主要用于进行电缆的超低频耐压试验。

本文将介绍使用超低频高压发生器进行电缆超低频耐压试验的方法。

一、试验前准备1.确定试验电压和试验时间：根据电缆的规格和要求，确定试验时的最高电压和试验时间。

2.超低频高压发生器的选择：选择适合试验要求的超低频高压发生器，确保其输出电压和电频范围符合试验需要。

3.高压绝缘子的选择：根据试验电压确定高压绝缘子的介质强度和放电电极间距。

4.高压导线的选择：选择符合试验要求的高压导线，并按照要求连接到超低频高压发生器和试验样品上。

二、试验步骤1.连接电缆样品：将试验样品的两端连接到超低频高压发生器的输出端和地端。

确保连接牢固可靠，避免电弧和漏电等情况。

2.设置试验参数：根据试验要求，调整超低频高压发生器的电压和电频设置。

确保电压和电频符合试验要求，且工作状态稳定。

3.开始试验：打开超低频高压发生器电源，开始进行试验。

在试验过程中，持续观察试验样品的电弧、放电和绝缘状况，确保试验进行正常。

4.记录试验数据：在试验过程中，及时记录试验样品的电压、放电情况和试验时间等数据。

并与试验要求进行对比和分析。

5.终止试验：在试验时间到达或达到试验目标后，关闭超低频高压发生器电源，终止试验。

断开试验样品和超低频高压发生器的连接，确保安全。

三、试验注意事项1.安全操作：在进行超低频高压发生器试验时，必须遵循相关的安全操作规程，确保人员和设备的安全。

2.试验环境：试验环境应保持干燥、通风，并避免发生电磁干扰和其他干扰。

3.试验标准：根据相关的国家标准或行业标准，进行试验，并按照标准要求进行数据记录和分析。

4.试验样品：试验样品应符合相关标准要求，并在试验前进行预处理，确保样品的状态正常。

5.试验检查：在试验前、进行和结束时，必须检查试验样品、连接线和高压设备的状态，确保试验进行正常。

使用超低频高压发生器进行电缆的超低频耐压试验，可以有效检测电缆在超低频下的绝缘性能和耐压能力，为电缆的品质和可靠性提供保障。

串联谐振与工频耐压，直流高压发生器，超低频的区别串联谐振耐压试验装置知识串联谐振是用来做什么的？串联谐振耐压试验装置运用串联谐振原理，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。

变频串联谐振试验装置广泛运用于电力，冶金，石油，化工等行业，适用于大容量，高电压电容性试品，如发电机，电力变压器，GIS和高交联动力电缆，互感器，套管等交接试验和预防性试验。

变频串联谐振试验装置主要针对6KV-500KV电力变压器。

GIS，开关。

母线，套管，互感器等变电站容性设备，6KV-220KV高压交联电缆，出口电压20KV机以下电压等级电动机、发电机等交流耐压试验，及其35KV，66KV，110KV，220KV，330KV，500KV电压等级CVT 升压校验试验。

串联谐振VS工频耐压试验装置，满足大容量被试品耐压试验，体积，重量比工频耐压小得多，携带方便串联谐振VS超低频高压发生器超低频高压发生器主要针对10kv/35KV这两种规格的电缆，串联谐振耐压试验装置可适用10/35/110/220KV 等规格电缆，主变，发电机，CVT,开关等串联谐振VS直流高压发生器，直流高压发生器施加的“直流耐压”；串联谐振施加的交流耐压如何选择合适的串联谐振设备，提供以下技术参数电力变压器：电压等级（如10/35/110KV等规格等）；最大容量；试验性质（中性点耐压或全绝缘耐压）单相对地电容量电力电缆：电压等级（如10/35/110KV规格等）；最大长度，截面积发电机，电动机；电压等级（出口电压或称工作电压）；试验电压（最高耐压值）；单相对地电容量范围（如0.2-0.55 μF等）GIS:电压等级（或称工作电压）；试验电压；（最高耐压值）；间隔数量开关，绝缘子，PT,CT,绝缘工器具，母线，电压等级（或称工作电压）；试验电压最高耐压值。

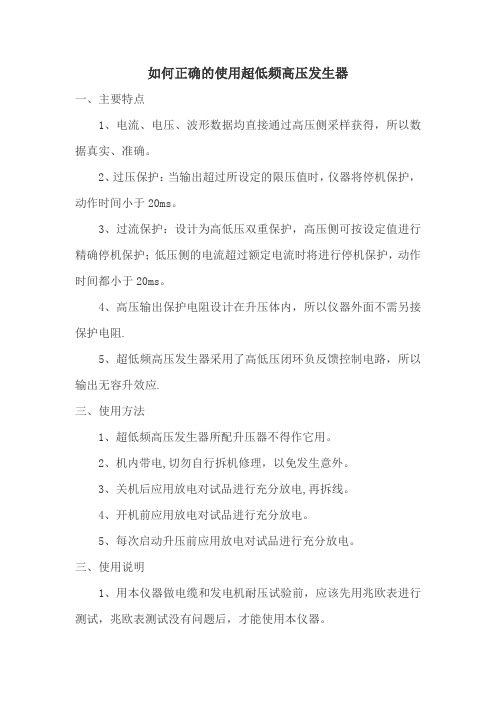

如何正确的使用超低频高压发生器一、主要特点1、电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确。

2、过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。

3、过流保护：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。

4、高压输出保护电阻设计在升压体内，所以仪器外面不需另接保护电阻.5、超低频高压发生器采用了高低压闭环负反馈控制电路，所以输出无容升效应.三、使用方法1、超低频高压发生器所配升压器不得作它用。

2、机内带电,切勿自行拆机修理，以免发生意外。

3、关机后应用放电对试品进行充分放电,再拆线。

4、开机前应用放电对试品进行充分放电。

5、每次启动升压前应用放电对试品进行充分放电。

三、使用说明1、用本仪器做电缆和发电机耐压试验前，应该先用兆欧表进行测试，兆欧表测试没有问题后，才能使用本仪器。

2、开机前一定用放电将试品充分放电(放电使用方法为：先用限流放电端放电，再用接地端放电)。

配两个升压器的超低频接线方法：当单独使用升压器I时(试验电压≤30KV)，仪器控制输出I务必接到升压器I，控制输出II不连接。

当升压器I与升压器II串联使用时(试验电压≤80KV)，仪器控制输出I务必接到升压器I，控制输出II 务必接到升压器II，不能接反！否则会损坏仪器或者试品。

3、开机升压后，如需要中断请不要关闭电源开关，请务必使用停机键，用放电将试品充分放电后再关闭电源。

否则一定会损坏仪器。

4、请务必严格按照屏幕提示操作，试验时请将高压线接头旋紧、接触好。

5、由于升压器内绝缘油已装满，升压后可能有少量油溢出，是正常现象，不影响使用。

6、10KV电缆试验时，应单相试验，电压设定为18KV，频率设定为0.1Hz(推荐使用)、0.05Hz(推荐使用)、0.02Hz(升压过程较慢)，说明书上所说的带载能力是理论值，现场时10KV电缆长度可达到3-8公里。

超低频高压发生器培训课件MSVLF-80/1.1型0.1Hz超低频高压发生装置接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化。

由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。

设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。

现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。

本产品均能克服这样一些不足之处，一、性能特点：1、额定电压小于或等于50kV的超低频采用单联结构（一台升压器）；大于50kV的超低频采用串联结构（两台升压器串联），使整体重量大大减轻，带载能力增强，而且两台升压器可单独作低电压等级的超低频使用。

2、电流、电压、波形数据均直接从高压侧采样获得，所以数据准确。

3、具有过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。

4、具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。

5、高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。

6、由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

二、试验原理超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。

我们知道，在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。

这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。

为了解决这一矛盾，电力部门采用了降低试验频率，从而降低了试验电源的容量。

从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。

0.1Hz超低频耐压试验方法的探索和研究一、0.1Hz超低频耐压试验的对象0.1Hz超低频耐压试验技术的优势为：与工频相比等效性一致、体积小，与直流耐压相比无累计破坏效应，所以对于绝缘等值电容较大的试品，例如电力电缆、电力电容，大中型电机，超低频具有很大的优势。

然而对于绝缘等值电容较小其他的试品，由于超低频耐压试验装置高压发生器输出需要一定的电容来匹配，在这种情况需要高压电容与被试品并联进行。

因此对于绝缘等效电容较小的高压电气设备，采用工频耐压试验即可，而对于绝缘等效电容较大的高压电气设备，采用超低频耐压技术具有明显优势。

二、超低频耐压试验电压和时间的确定耐压试验电压的确定是进行0.1Hz超低频耐压试验的关键，只有施加合理的试验电压和试验时间，才能正确判断高压电气设备的绝缘状况。

橡塑绝缘电力电缆指聚氯乙烯绝缘(PE)，交联聚乙烯绝缘(XLPE)和乙丙橡皮绝缘电力电缆。

对于橡塑绝缘电力电缆的0.1Hz超低频耐压试验，各个国家和地区采用不同的标准1）、湖北省电力公司企业标准《橡塑绝缘电力电缆交接和预防性试验规程Q／ED 116 501—2004》超低频试验标准如下图交接试验时,加压时间60min,不击穿。

预防性试验时，加压时间15min，不击穿三、短距离电力电缆的耐压试验超低频原理示意图如图所示。

由图可见，当输出空载时，逆变失败，输出得不到0.1Hz正弦波电压，因此，当测试短距离电缆（或者小电容试品），超低频高压发生器须要辅助电路实施。

实施的方法即并联一个高压电容器，试验接线图如图2所示。

对于VLF－30/1.1型号的超低频高压发生器（最高输出电压30kV，0.1Hz下最大测试电容1.1μF），并联电容选择Vmax＝30kV C＝0.1μF，实践证明测试效果很好。

四、野外作业，工作电源频率波动过大问题的解决电力电缆的耐压试验大多在野外进行，很多场所需要小型发电机作为仪器的工作电源。

由于发电机的功率较小和超低频耐压试验中输出功率较大变化，引起发电机频率变化较大，导致超低频发生器逆变颠覆，输出信号紊乱，仪器不能正常工作。

10kv电缆串联谐振试验电压和频率是多少
串联谐振耐压试验仪，变频串联谐振升压装置采用多级叠加的方式，多台电抗器可并联、串联使用，分压器既用来测量试验电压，也可以作为小电容量试品的补偿电容，使得谐振频率可以在30～300Hz范围内完成多种电力设备(如电缆、变压器、GIS开关、SF6开关、电动机、发电机、母线、套管、互感器等)的交流耐压试验。

10KV交联聚乙烯电力电缆的交流耐压可优选0.1HZ超低频高压发生器来完成该项试验。

电压等级为77KV/10KV的交联橡塑电缆，使用超低频耐压，交接试验的电压是3倍的相电压，即设定17.32KV，试验频率可据电缆对地容量的大小在0.1HZ、0.05HZ、0.02HZ中选取专设定，属通常使用的频率是0.1HZ，试验时间为15-60分钟。

预试的电压也是17.32KV，试验频率也是根据电缆容量的大小在0.02-0.05-0.1HZ三个频率中选取,常用频率一般为0.1HZ，试验时间为5-15分钟。

在浙江、安徽、湖北、江苏等地，电压等级为8.7/10KV的交联橡塑电缆，其交接试验的电压是17.4千伏，试验频率是30至300赫兹。

预试的电压是14千伏，试验频率也是30至300赫兹，试验时间均为5分钟。

上海地区的同样等级的交联橡塑电缆，其交接试验：试验电压为22千伏，试验频率为30至300赫兹，试验时间为5分钟;预试暂不做。
