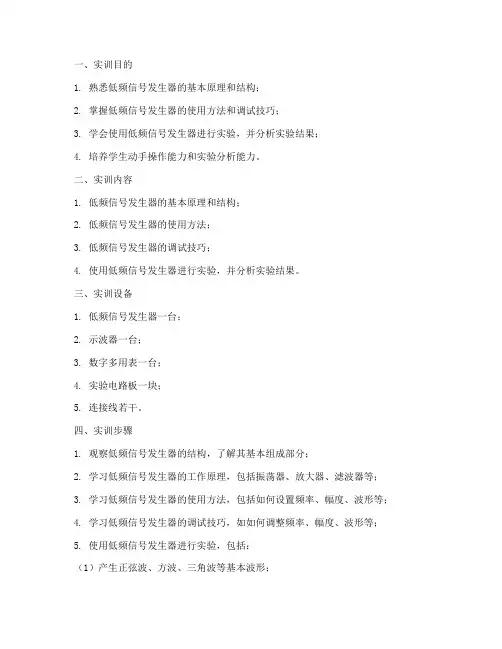

一、实训目的1. 熟悉低频信号发生器的基本原理和结构；2. 掌握低频信号发生器的使用方法和调试技巧；3. 学会使用低频信号发生器进行实验，并分析实验结果；4. 培养学生动手操作能力和实验分析能力。

二、实训内容1. 低频信号发生器的基本原理和结构；2. 低频信号发生器的使用方法；3. 低频信号发生器的调试技巧；4. 使用低频信号发生器进行实验，并分析实验结果。

三、实训设备1. 低频信号发生器一台；2. 示波器一台；3. 数字多用表一台；4. 实验电路板一块；5. 连接线若干。

四、实训步骤1. 观察低频信号发生器的结构，了解其基本组成部分；2. 学习低频信号发生器的工作原理，包括振荡器、放大器、滤波器等；3. 学习低频信号发生器的使用方法，包括如何设置频率、幅度、波形等；4. 学习低频信号发生器的调试技巧，如如何调整频率、幅度、波形等；5. 使用低频信号发生器进行实验，包括：（1）产生正弦波、方波、三角波等基本波形；（2）调整频率、幅度、相位等参数；（3）测量信号波形，分析实验结果；6. 根据实验结果，撰写实训报告。

五、实验结果与分析1. 实验一：产生正弦波、方波、三角波等基本波形实验步骤：（1）打开低频信号发生器，设置频率为1kHz，幅度为1V；（2）观察示波器，调整低频信号发生器的输出波形为正弦波；（3）重复步骤（1）和（2），产生方波、三角波等波形。

实验结果：成功产生正弦波、方波、三角波等基本波形。

2. 实验二：调整频率、幅度、相位等参数实验步骤：（1）打开低频信号发生器，设置频率为1kHz，幅度为1V；（2）调整低频信号发生器的频率、幅度、相位等参数；（3）观察示波器，分析调整结果。

实验结果：成功调整频率、幅度、相位等参数，观察到的波形符合预期。

3. 实验三：测量信号波形，分析实验结果实验步骤：（1）打开低频信号发生器，设置频率为1kHz，幅度为1V；（2）将低频信号发生器的输出信号接入示波器；（3）观察示波器，分析信号波形。

低频信号发生器的工作原理

低频信号发生器的工作原理

低频信号发生器的工作原理低频信号发生器是一种用于产生低频信号的设备，其工作原理主要基于振荡电路的原理。

振荡电路是一种能够产生连续变化的正弦波信号的电路，低频信号发生器就是利用振荡电路来产生低频信号的设备。

低频信号发生器的工作原理可以分为以下几个方面来解释：1. 振荡电路的概念在低频信号发生器中，振荡电路是其核心部件。

振荡电路是一种能够产生周期性变化的电压或电流的电路，其主要由一个放大元件（如三极管、场效应管等）、反馈网络和一个能量储存元件（如电感、电容）组成。

当电压或电流在振荡电路中被反馈并且增强时，能够产生连续变化的正弦波信号。

2. 负反馈原理低频信号发生器的振荡电路采用了负反馈原理。

负反馈是指将一部分输出信号反馈到输入端，以抑制电路中的非线性失真和稳定输出信号的变化。

在低频信号发生器中，通过正确设计反馈网络，能够使得振荡电路产生稳定、纯净的低频正弦波信号。

3. 控制元件低频信号发生器中的振荡电路通常会加入控制元件，如可变电阻、可变电容等。

这些控制元件能够通过调节电阻值或电容值来改变振荡电路的频率、幅度等参数，从而实现对低频信号的精确调节和控制。

4. 输出驱动电路除了振荡电路外，低频信号发生器还需要配备输出驱动电路。

输出驱动电路可以将振荡电路产生的低频信号放大并输出到外部设备，如示波器、扬声器、其他测量设备等。

输出驱动电路通常包括放大器、隔直电路等部分，以保证低频信号的准确输出。

低频信号发生器的工作原理主要是依托振荡电路的原理，并结合负反馈、控制元件和输出驱动电路等部分共同实现对低频信号的产生和输出。

这些原理的相互作用使得低频信号发生器能够产生稳定、精确的低频信号，广泛应用于各种仪器仪表、声音设备、通信设备等领域。

低频信号发生器

低频信号发生器

粗调和细调。 ① 频率选择 粗调和细调。 ② 电压输出 接通内负载。 接通内负载。 用电缆直接从功率输出插口引出。 ③ 功率输出 用电缆直接从功率输出插口引出。应将面板右 侧“内负载”键按下，接通内负载。 内负载”键按下，接通内负载。 ④ 过载保护 入工作状态。 入工作状态。 过载保护指示灯亮， 后熄灭， 过载保护指示灯亮，约5 ~ 6 s后熄灭，表示进 后熄灭 用电缆直接从“电压输出”插口引出。 用电缆直接从“电压输出” 插口引出 。调节 输出衰减开关和输出细调旋钮。应将板右侧“内负载”键按下， 输出衰减开关和输出细调旋钮。应将板右侧“内负载”：监测振荡器输出电压的大小，监测输出功率。 作用：监测振荡器输出电压的大小，监测输出功率。
3．XD1 型低频信号发生器 ． XD1 型低频信号发生器产生从 1 Hz ~ 1 MHz 非线性失真很小的正弦波信号，有电压输 出和功率输出两档。 使用方法 XD1 型 低频信号发生器面板装 置如图。
• 频率：5KHZ • 幅度：10 • 衰减：-40
频率：4KHZ 幅度：6 衰减：0
频率：4.2KHZ 频率：600HZ 幅度：3 幅度：4 衰减：0 衰减：-10
• 频率：7.8KHZ 频率：2.4KHZ • 幅度：10 幅度：9 • 衰减：-40 衰减：-30
频率：10KHZ 频率：1.8KHZ 幅度：11 幅度：6 衰减：-40 衰减：-20
测量开关拨向“外测” ⑤ 交流电压表 测量开关拨向“外测”时，它作为一般交流 电压表测量外部电压；当开关拨向“内测” 电压表测量外部电压；当开关拨向“内测”时，它作为信号发生 器输出指示。 器输出指示。
频率：972HZ 频率：6.2KHZ 幅度：8 幅度：6 衰减：-60 衰减：-40 频率：783HZ 频率：851HZ 幅度：4 幅度：5 衰减：-80 衰减：0

低频函数信号发生器

低频函数信号发生器
低频信号发生器低失真的正弦波电压，可用于校验频率继电器， 同步继电器等，也可作为低频变频电源使用。信号发生器采用 数字波形合成技术,通过硬件电路和软件程序相结合,可输出自 定义波形,如正弦波、方波、三角波及其他任意波形。波形的 频率和幅度在一定范围内可任意改变。该信号发生器具有体积 小、价格低、性能稳定、功能齐全的优点
滞回比较器又称施密特触发器迟滞比较器。
这种比较器的特点是当输入信号ui逐渐增大或 逐渐减小时，它有两个阈值，且不相等，其 传输特性具有“滞回”曲线的形状。滞回比 较器也有反相输入和同相输入两种方式。
线性度非常差，显然不能当作三角波使用。使iC
恒定的办法有多种，其实质都是利用恒流源电
路取代图中的R，便可获得较为理想的三角波波
2
R2 R3

VZ
由上可知，当R2/R3的比值调好后，三角波 的峰峰值已经确定，调节VΘ2的大小可使三角波 上下平移。
因此，当由于失调等原因引起三角波零 位偏移（上下不对称）时，可通过改变VΘ2的大 小进行调整。
函数转换是指：把某种函数关系转换成另 一种函数关系，能完成这种转换功能的电子电 路就称为函数转换电路。常用的函数转换电路， 如半波、全波整流电路，就是把正弦波形转换 成半波和全波波形的函数转换电路。本实验需 要讨论的是，把三角电压波形转换成正弦电压 波形的正弦函数转换电路。
3! 5! 7!
由上述关系容易看出，取幂级数的前几项 （根据转换精度的要求），可以通过对线性 （三角波）变化量x的运算来近似表示成 sinx， 但要求三角波的幅度<π/2。
因为我们并没有很准确的能够把所有元器件 都搞齐，所以我们只能把搞出一个大致的电 路板，并不能显示实物。这也是局限所 在。。。
通过之前的原理说明，我们大概知道 了波形的发生电路还有转换电路，所 以根据电路图我们用multisim进行了 仿真，并且运用ad（altium designer）进行了pcb板的制作

低频信号发生器的使用说明

低频信号发生器的使用说明

低频信号发生器的使用说明一、器件介绍二、连接器件1.将发生器的电源线插入电源插座，并确保电压稳定；2.将发生器的输出端口与所需连接的设备的输入端口连接。

通常可通过BNC连接器将信号发生器与外部设备连接。

三、设置参数1.打开电源开关，启动发生器。

在显示屏上将会显示基本参数，如频率、幅度等；2.利用旋钮或按键设置所需的信号频率。

一般情况下，可以通过旋钮一步步地调整频率，也可以通过输入具体数值来直接设置频率；3.设置输出幅度。

通过旋钮或按键可以调整信号的幅度，选择合适的幅度范围，并通过输入具体数值来直接设置幅度值；4.如果需要，还可以设置其他参数，比如波形类型、相位、频率调制等。

四、使用功能1.正弦波：低频信号发生器可以产生各种波形，其中最常用的是正弦波。

可以通过设置频率、幅度来调整正弦波的特点；2.方波：方波是一种平坦的波形，通常用于测试数字电路，可以通过设置频率、幅度来调整方波的特点；3.脉冲波：脉冲波是一种带有高峰值的波形，通常用于测试计时电路等；4.三角波：三角波是一种连续的波形，通常用于测试滤波器频率响应等；5.调频信号：低频信号发生器还可以产生调频（FM）信号，可以通过设置调频范围和调频深度来调整调频信号的特点。

五、注意事项1.在使用低频信号发生器之前，需要确保电源接地良好，以避免电击等意外；2.调节信号幅度时，需要避免过高的输出幅度，以免损坏连接设备；3.当需要连接低频信号发生器与其他设备时，要确保连接器件与线缆质量良好，并避免松动接触导致信号失真；4.在进行精密测量时，可以考虑使用外部校准装置进行校准，以提高测量准确性；5.在长时间使用低频信号发生器时，要注意发生器的散热问题，避免过热。

总结：低频信号发生器是一种功能强大的信号产生仪器，通过设置频率、幅度等参数，可以产生各种波形的信号。

在使用低频信号发生器时，需要连接合适的设备，并注意设置参数和注意事项。

正确使用低频信号发生器，可以实现科研、测试、教学等领域的需求。

低频信号发生器原理

低频信号发生器原理

低频信号发生器的设计摘要:直接数字合成(DDS)是一种重要的频率合成技术,具有分辨率高、频率变换快优点,在雷达及通信等领域有着广泛的应用前景。

文中介绍了一种高性能DDS芯片AD9850的基本原理和工作特点,阐述了如何利用此芯片设计一种频率在0—50kHz内变化、相位正交的信号源,给出了AD9850芯片和MCS51单片机的硬件接口和软件流程。

关键词:直接数字频率合成信号源AD9850芯片概述:随着数字技术的飞速发展,高精度大动态范围数字/模拟(D,A)转换器的出现和广泛应用,用数字控制方法从一个标准参考频率源产生多个频率信号的技术,即直接数字合成(DDS)异军突起。

其主要优点有:(1)频率转换快:DDS频率转换时间短,一般在纳秒级;(2)分辨率高:大多数DDS可提供的频率分辨率在1 Hz 数量级,许多可达0.001 Hz;(3)频率合成范围宽;(4)相位噪声低,信号纯度高;(5)可控制相位:DDS 可方便地控制输出信号的相位,在频率变换时也能保持相位联系;(6)生成的正弦/余弦信号正交特性好等。

因此,利用DDS技术特别容易产生频率快速转换、分辨率高、相位可控的信号,这在电子测量、雷达系统、调频通信、电子对抗等领域具有十分广泛的应用前景。

1. 低频信号发生器的组成图2.7为低频信号发生器组成框图。

它主要包括主振器、电压放大器、输出衰减器、功率放大器、阻抗变换器和指示电压表等。

(1)主振器RC文氏桥式振荡器具有输出波形失真小、振幅稳定、频率调节方便和频率可调范围宽等特点,故被普遍应用于低频信号发生器主振器中。

主振器产生与低频信号发生器频率一致的低频正弦信号。

文氏桥式振荡器每个波段的频率覆盖系数(即最高频率与最低频率之比)为10,因此,要覆盖1Hz~1MHz的频率范围,至少需要五个波段。

为了在不分波段的情况下得到很宽的频率覆盖范围,有时采用差频式低频振荡器,图2.8为其组成框图。

假设f2=3.4MHz,f1可调范围为3.3997MHz~5.1MHz,则振荡器输出差频信号频率范围为300Hz (3.4MHz-3.3997MHz)~1.7MHz(5.1 MHz-3.4 MHz)。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第2章 测量与常用仪表
2．4低频信号发生器
XD-1型低频信号发生器能输出频率为1Hz~1MHz 的正弦信号。

它有电压输出和功率输出两种，最大输出功率为4W 左右。

功率输出可配接50Ω、75Ω、150Ω、600Ω、5k Ω五种负载，最大衰减量为90dB 。

1．面板上各主要旋钮的作用
（1）电压表输入 外加待测电压输入端。

（2）电压测量开关 当开关置于“内”时，电压表直接接到电压输出端，用来测量输出电压；当开关置于“外”时，供测量外电路的输入电压。

（3）阻尼开关 通常置于“快”，当表针摆动较快时，再放到慢的位置，以减少指针的摆动。

（4）电压量程旋钮 根据待测电压的大小，选择合适的量程。

量程分为5V 、15V 、50V 、150V 四档。

（5）频段按键开关与频率细调旋钮 频段开关用于选择所需频段，频段细调旋钮按十进制排列，用于调准所需频率值。

XD-1型低频信号发生器的频率范围在1Hz~1MHz 之间分为6个频段：1~10Hz 、10~100Hz 、100Hz~1kHz 、1~10kHz 、10~100kHz 、100kHz~1MHz 。

（6）负载匹配旋钮 可选择不同阻值的输出阻抗，与负载匹配。

（7）输出衰减旋钮 用于电压输出的衰减，每档衰减10dB 。

注意：在同一
1．了解低频信号发生器的面板构成。

2．熟练掌握低频信号发生器的使用方法。

3．在实际应用中理解其使用注意事项。

1． 低频信号发生器的输出频率调节方法。

2． 低频信号发生器的输出电压调节方法。

衰减位置上，电压与功率的衰减分贝数不同，面板上用不同颜色加以区别。

（8）输出细调旋钮用来控制电压输出与功率输出端的大小，与输出衰减钮配合使用，可得到所需的输出值。

（9）功率开关按下此钮时，可获得功率输出。

（10）过载指示与内负载按键过载保护指示灯点亮时，表示功率输出过载。

按下内负载按钮时，表示功率级的内部电阻已接通，以获得较高的输出幅度。

2．使用方法
（1）频率选择
根据所需的频率，选择相应频段，按下相应的频段按键，然后再利用频率细调的三个旋钮，按照十进制的原则细调到所需的频率。

（2）输出调整
仪器有电压输出和功率输出，这两种输出共用一个输出衰减旋钮，每档衰减10dB。

注意：在同一衰减位置上，电压与功率的衰减分贝数不同，面板上用不同颜色加以区别。

输出细调旋钮与输出衰减旋钮配合使用，可在输出端获得所需电压值。

（3）电压输出
从电压输出端可获得非线性失真系数较小（＜0.1%）的电压，通过衰减可输出200μV的小信号。

电压输出端最大可输出5V，其输出阻抗随输出衰减量的变化而变化。

为保证衰减的准确性及输出波形的失真不超过一定值（主要是在电压衰减0dB时），电压输出的负载应大于5kΩ以上。

（4）功率输出
使用功率输出时，首先要按下“功率开关”。

①阻抗匹配功率级设有75Ω、150Ω、600Ω、5kΩ输出阻抗，欲得到最大输出功率，应使负载与输出阻抗匹配，若做不到，一般应使实际使用的负载值大于所选用的数值，否则将造成波形的失真。

当负载为高阻抗时，应将内负载按键按下，以免工作频段的两端输出电压下降，当功率输出衰减为0dB时，输出阻抗将小于旋钮所指示的阻抗值。

②保护电路当开机时或改变频率换档时，由于瞬间过电流的冲击，功放过载指示发光二极管可能闪亮一下后立即熄灭，这是正常现象。

若在使用过程中，
该指示灯一直点亮，说明使用有问题，可能是由于负载短路、过载或输出功率过大等，应及时排除。

③对称输出功率级输出可以不接地，但当这样使用时，只需将功率输出接线端与地的连接片取下即可。

④工作频段功率级在10Hz~700kHz范围的输出符合技术条件的规定，在5~10Hz、700kHz~1MHz范围内仍有输出，但功率减小。

当输出阻抗为5kΩ时，在10Hz~200kHz范围内，输出功率符合技术条件的规定，在200kHz~1MHz范围内，输出功率减小。

功率级在5Hz以下时，输入自动切断，无输出。
