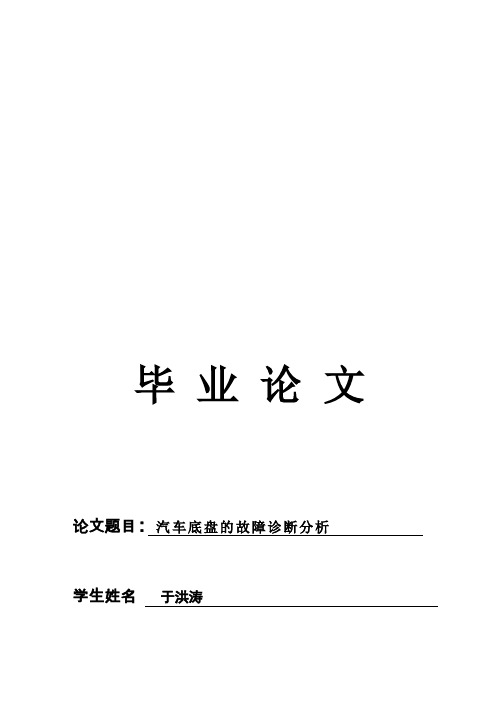

毕业论文论文题目:汽车底盘的故障诊断分析学生姓名于洪涛专业班级汽车检测与维修901班指导教师李波梁银凤年月日目录摘要汽车修理就是对出现故障的汽车通过技术手段排查，找出故障原因，并采取一定措施使其排除故障并恢复达到一定的性能和安全标准。
汽车包括汽车大修和汽车小修，汽车大修是指用修理或更换汽车任何零部件的方法，恢复汽车的完好技术状况和完全恢复汽车寿命的恢复性修理。
而汽车小修是指：用更换或修理个别零件的方法，保证或恢复汽车工作能力的运行性修理。
关键词：汽车底盘汽车修理汽车大修1、概述汽车底盘的作用是支撑、安装汽车发动机和汽车各部件、总成，构成汽车整体：将发动机传来的动力，经减速增距后传给驱动车轮，驱动车辆前进。
底盘上设置有转向控制、制动控制及减振缓冲等装置确保车辆正常行驶。
汽车底盘由传动系统、行驶系统、转向系统和制动系统四个系统组成。
第2章汽车底盘的组成和功用汽车底盘由传动系、行驶系、转向系和制动系等四大系统组成，其功用是接收发动机的动力，使汽车运动并保证汽车能够按照驾驶员的操纵正常行驶。
图1-1所示为轿车的底盘结构图。
制动系传动系行驶系转向系图1-1 轿车的底盘结构图2.1传动系汽车传动系是从发动机到驱动车轮之间所有动力传递装置的总称。
不同配置的汽车，传动系的组成不同。
如载货汽车及部分轿车，其传动系一般由离合器、手动变速器、万向传动装置(万向节和传动轴)、驱动桥(主减速器、差速器、半轴、桥壳)等组成，如图1-2示；而轿车中采用自动变速器的越来越多，其传动系包括自动变速器、万向传动装置、驱动桥等，即用自动变速器取代了离合器和手动变速器。
汽车传动系的功用是将发动机的动力传给驱动车轮。
图1-2汽车传动系示意图2.2行驶系汽车行驶系一般由车架、悬架、车桥和车轮等组成，如图1-3示。
车轮通过轴承安装在车桥两边，车桥通过悬架与车架(或车身)连接，车架(或车身)是整车的装配基体。
图1-3 汽车行驶系示意图2.3转向系汽车转向系主要由转向操纵机构、转向器、转向传动机构组成。
毕业论文—汽车底盘故障诊断与维修本文主要介绍汽车底盘故障的诊断与维修。
随着汽车行业的快速发展，车辆底盘系统的复杂度也日益增高，底盘故障也越来越常见。
因此，及时准确地诊断底盘故障，并正确地进行维修非常重要。
1. 底盘故障症状底盘故障的症状各有不同，但通常包括以下几种：(1) 车辆行驶不平稳：底盘故障可能导致车辆行驶不平稳，车身晃动严重，出现噪音等。
(2) 制动不灵：底盘系统如果出现故障，极有可能导致制动不灵，进而使发生交通事故的危险增大。
(3) 胎噪、碰撞声等：底盘故障还可能导致车辆行驶过程中出现胎噪、碰撞声等异常声响。
2. 底盘故障的诊断方法(1) 视觉检查：首先进行视觉检查，静止状态下观察底盘部位是否有明显异常情况，如油渍、破损、腐蚀等。
还可以检查底盘所使用的硬件件是否有松动或裂纹等。
(2) 试驾检查：通过试驾检查，检查底盘是否存在异常响声，同时观察车身晃动情况，排除客户对底盘响声的错误判断。
(3) 侦测仪检查：侦测仪是进行底盘故障检测的重要工具。
通过侦测仪检测，可以定位传感器是否有故障，电控元件是否损坏等。
在检验中还可以对底盘系统进行自诊断，可查看仪表板中的错误码、错误信息等，帮助有效地诊断底盘故障点。
3. 底盘故障的维修方法(1) 更换零件：根据底盘故障的判断，可以进行更换相关的零部件，如制动系统、转向系统等。
(2) 改善调整：有时候底盘故障可以通过微调来进行改善，如对气门、轮对等进行调整。
(3) 维护保养：底盘故障的同时，需要进行底盘系统的维护保养。
给底盘系统常会添加润滑剂或调整紧固度等进行维护保养，以保证其正常运行。
结语通过对汽车底盘故障的症状、诊断方法及维修方法进行阐述，可看到底盘故障的诊断维修并不容易，需要较高的技术要求和实践经验。
因此建议在底盘故障时，应及时与专业的汽车维修机构联系，以获得专业的诊断和维修服务。

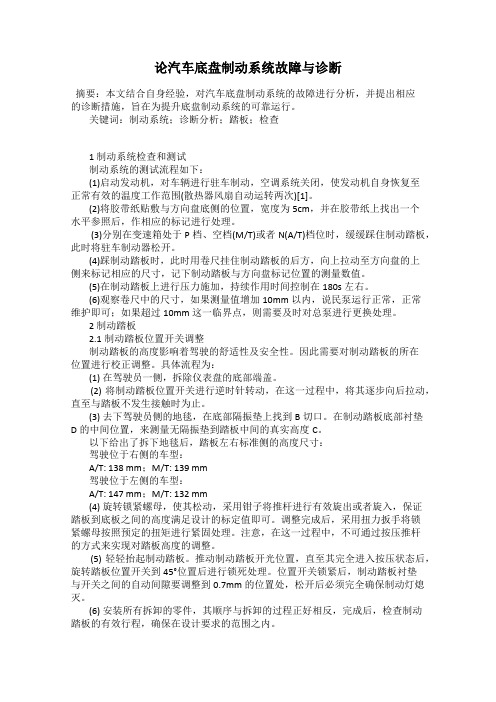

论汽车底盘制动系统故障与诊断摘要：本文结合自身经验，对汽车底盘制动系统的故障进行分析，并提出相应的诊断措施，旨在为提升底盘制动系统的可靠运行。
关键词：制动系统；诊断分析；踏板；检查1 制动系统检查和测试制动系统的测试流程如下：(1)启动发动机，对车辆进行驻车制动，空调系统关闭，使发动机自身恢复至正常有效的温度工作范围(散热器风扇自动运转两次)[1]。
(2)将胶带纸贴敷与方向盘底侧的位置，宽度为5cm，并在胶带纸上找出一个水平参照后，作相应的标记进行处理。
(3)分别在变速箱处于P档、空档(M/T)或者N(A/T)档位时，缓缓踩住制动踏板，此时将驻车制动器松开。
(4)踩制动踏板时，此时用卷尺挂住制动踏板的后方，向上拉动至方向盘的上侧来标记相应的尺寸，记下制动踏板与方向盘标记位置的测量数值。
(5)在制动踏板上进行压力施加，持续作用时间控制在180s左右。
(6)观察卷尺中的尺寸，如果测量值增加10mm以内，说民泵运行正常，正常维护即可；如果超过10mm这一临界点，则需要及时对总泵进行更换处理。
2 制动踏板2.1制动踏板位置开关调整制动踏板的高度影响着驾驶的舒适性及安全性。
因此需要对制动踏板的所在位置进行校正调整。
具体流程为：(1) 在驾驶员一侧，拆除仪表盘的底部端盖。
(2) 将制动踏板位置开关进行逆时针转动，在这一过程中，将其逐步向后拉动，直至与踏板不发生接触时为止。
(3) 去下驾驶员侧的地毯，在底部隔振垫上找到B切口。
在制动踏板底部衬垫D的中间位置，来测量无隔振垫到踏板中间的真实高度C。
以下给出了拆下地毯后，踏板左右标准侧的高度尺寸：驾驶位于右侧的车型：A/T: 138 mm；M/T: 139 mm驾驶位于左侧的车型：A/T: 147 mm；M/T: 132 mm(4) 旋转锁紧螺母，使其松动，采用钳子将推杆进行有效旋出或者旋入，保证踏板到底板之间的高度满足设计的标定值即可。
调整完成后，采用扭力扳手将锁紧螺母按照预定的扭矩进行紧固处理。
汽车底盘的故障诊断与修理策略汽车底盘是整个汽车的基础，它负责支撑车身、承受重量、缓冲震动，并且通过底盘传递动力和控制汽车运动状态。
因此，底盘故障会直接影响车辆的安全性和性能，需要引起重视。
本文将介绍汽车底盘的故障诊断与修理策略。
1. 故障诊断底盘故障通常表现为车辆行驶时的异常震动或噪音、方向感不稳或漂移、刹车不灵或制动力下降等。
故障诊断主要分为以下几步：1.1 观察在车辆行驶时，观察车辆的外观和运动状态。
可以通过下列方法识别潜在问题：查看轮胎，检查轮胎是否有裂纹、磨损、气压过低等问题。
仔细观察悬挂系统，检查弹簧和减震器是否磨损、漏油等。
检查刹车盘、刹车片、制动液是否存在异常状态。
观察避震器，检查避震器是否有渗漏现象。
1.2 验证一旦确定存在底盘问题，需要做进一步的验证。
验证包括以下步骤：进行试驾，检验悬挂、制动系统是否正常，有没有异常噪音等。
通过路试检查是否有异常漂移、方向感不稳等。
使用故障诊断仪，对车辆的各个系统进行扫描和数据分析，排除电子控制系统的问题。
最后一步是针对故障现象进行诊断，确定具体的故障原因。
诊断需要以下步骤：依靠经验和专业知识判断可能的原因。
通过测量和比较不同组件的数据，进行深入的诊断。
可能需要进行组件拆卸或更换，以确定具体问题或修复故障。
2. 修理策略一旦确定底盘故障，需要针对不同的问题选择不同的修理策略。
以下是底盘常见问题的修理策略：2.1 悬挂系统问题的修理弹簧、减震器等悬挂系统部件的损坏通常需更换，以保证车辆的稳定性和安全性。
由于这些部件的损坏会导致对车辆驾驶感觉的影响，因此，更换质量合格的配件很重要。
刹车盘、刹车片、制动液、制动器等部件损坏往往需要进行更换。
为了确保安全性，需要确定故障原因并选择合适的修理方案。
此外，经常保养和更换这些部件可以增加车辆使用寿命。
轮胎的磨损、气压过低、损坏等问题也需要修理或更换。
检查轮胎的磨损情况，选择合适的轮胎规格和气压有助于提高车辆的性能和安全性。
汽车底盘的故障诊断与维修毕业论文汽车底盘是汽车的一个重要组成部分，其功能是支撑车身、转向、制动等。
随着汽车技术的不断发展，汽车底盘的结构与功能也得到了极大的改进。
然而，随着汽车使用时间的不断延长，底盘的故障也不可避免地会发生。
本文将从故障诊断和维修两个方面，对汽车底盘的问题进行详细的探讨。
一、故障诊断1. 故障现象汽车底盘故障表现为车辆行驶不稳或出现噪声，具体表现如下：（1）行驶不稳：车辆在行驶过程中摇晃或颠簸，驾驶员感觉驾驶不稳。
（2）噪声：有时会出现悬挂系统异响、制动器偏胀、齿轮噪音等现象。
这些噪声可能由部件磨损、失效或连接不牢等问题导致。
2. 故障原因汽车底盘故障的原因较复杂，主要如下：（1）悬挂系统故障：如弹簧、减震器、轮轴、球头、控制臂等部件的失效或磨损。
（2）制动系统故障：如制动片磨损、制动器失效等。
（3）转向系统故障：如转向器失效、连接不良等。
（4）传动系统故障：如齿轮磨损、链条松动等。
3. 故障诊断汽车底盘故障的诊断需要使用各种工具和设备。
在诊断之前，应监测车辆的行驶性能及日常检查，记录车辆行驶情况，以便快速定位故障的位置和原因。
（1）路试：轻轻驾驶车辆，感受车辆行驶状态，如果出现异常现象，应及时对该部位进行检查。
（2）综合诊断仪器：如电脑检测设备、故障码读取器等，可以对车辆进行全面检查，并记录车辆的诊断信息。
（3）检查部件：对各个部位进行检查，如检查轮胎的压力和磨损，检查制动系统的压力和刹车片厚度等，以便找出故障的位置和原因。
二、维修1. 悬挂系统故障维修（1）减震器更换：减震器失效时，通常表现为车辆行驶不稳，颠簸较为明显。
根据车型要求，更换新的减震器。
（2）控制臂更换：升降机松动或接头磨损严重，应更换新的控制臂。
（3）轮胎调整：调整车轮的排列方式，排列前轮为直列，以保证车辆的行驶稳定。
2. 制动系统故障维修（1）制动器更换：刹车片磨损严重时应更换刹车片和刹车钳。
（2）制动器调整：根据车型要求，进行刹车器的调整。
