第五章螺纹连接和螺旋传动(2014)讲解

第五章螺纹连接及螺旋传动基本要求:1) 掌握螺纹的基本知识——螺纹的基本参数、常用螺纹的种类、特性及其应用。

2) 掌握螺纹联接的基本知识——螺纹联接的基本类型、结构特点及其应用，螺纹联接标准件，螺纹联接的预紧与防松。

3) 掌握螺栓组联接设计的基本方法——螺栓组联接的结构设计，受力分析，单个螺栓联接的强度计算理论与方法。

4) 掌握提高螺纹联接强度的各种措施。

5) 掌握滑动螺旋传动的常用设计方法。

重点：1) 螺纹和螺纹联接的基本知识。

2) 螺栓组联接的受力分析，主要是复杂受力状态下的受力分析。

3) 单个螺栓联接的强度计算，主要是承受横向载荷和轴向拉伸载荷的紧螺栓联接的强度计算。

4) 螺栓组联接的综合计算，主要是三种情况：①校核螺栓组联接螺栓的强度；②设计螺栓组联接螺栓的直径尺寸；③确定螺栓组联接所能承受的最大载荷。

难点：1) 螺纹联接的结构设计。

2) 受倾覆力矩作用的螺栓组联接受力分析。

3) 复杂受力状态下的螺栓组联接受力分析。

4) 受预紧力和轴向工作载荷作用时，单个螺栓联接的螺栓总拉力的确定。

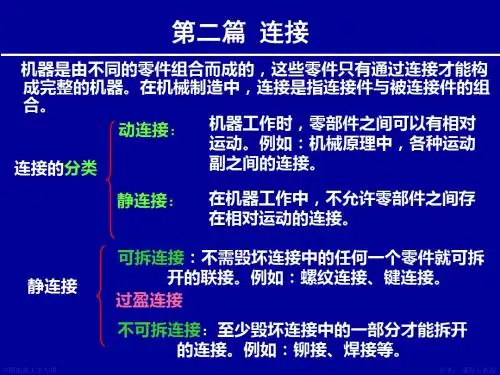

§5-1 螺纹螺纹连接是一种可拆连接，它是靠螺纹工作的。

其特点为：构造简单,拆装方便,工作可靠,各种螺纹连接件已标准化。

故应用广泛。

一、螺纹的类型及应用对螺纹的要求：5．按母体形状圆柱螺纹 圆锥螺纹旋向判定：顺着轴线方向看，可见侧左边高则为左旋，右边高则为右旋。

思考：螺纹是螺纹连接和螺旋传动的重要部分，要求有足够的强度(牙根和杆的断面)和良好的工艺性。

此外，连接螺纹必须自锁，管螺纹还要求有紧密性，传动螺纹要求高效率，调整螺纹和传递运动的螺纹则要求有足够的精度，起重螺纹既希望工作行程效率高，又要求自锁性能好。

二、螺纹的主要参数⑦接触高度：内、外螺纹旋合后的接触面的径向高度。

三、常用的螺纹的特点和应用范围1. 普通螺纹(三角形螺纹，代号：GB 192-1981)普通螺纹分粗牙和细牙，一般用粗牙。

牙形角α=2β=60°，因牙侧角β大，所以摩擦大，易自锁，主要用于连接。
