5-4螺纹连接与螺旋传动练习题(四)

☼ 5-4-1《螺纹连接与螺旋传动》练习题（一）☼班级姓名学号一、填空题：1、在圆柱表面上，沿螺旋线加工所产生的连续、称为。

2、螺纹在圆柱外表面的叫，在孔内表面的叫。

3、形成螺旋线的直角三角形斜边AB与底边AC之间的夹角ψ叫。

4、螺纹升角相当于斜面的斜角α，摩擦角为Ф，当αψ时，不论螺杆举升重量有多大，螺杆都不会自动下降。

5、摩擦角的大小取决于。

6、摩擦角一定时，螺纹升角越小，螺纹连接的自锁性越。

7、螺纹具有自锁性，其螺纹升角应摩擦角。

8、与外螺纹牙顶或内螺纹牙底相重合的假想圆柱面的直径为，也叫。

9、图1螺纹为旋线螺纹。

10、图2所示螺纹旋向为。

Φ是，P是，α是，d和D是螺纹大径，d1和D1是，d2和D2是。

图1 图211、普通螺纹的公称直径为螺纹径。

12、螺纹按照其用途不同，一般可分为螺纹和螺纹。

13、公称直径和线数都相同的细牙螺纹与粗牙螺纹相比，其螺纹升角ψ较小，联接时的性能更好而不易松脱。

14、螺纹主要参数的“三径”分别是、和。

15、相邻两牙在中径线上对应两点间的轴向距离，称为螺纹的。

16、螺纹按旋向来分，有螺纹和螺纹两种。

二、判断题：（）1、螺纹在螺旋线上形成的剖面形状各处相同。

（）2、摩擦角的大小取决于摩擦因数。

（）3、摩擦角一定时，螺纹升角越小，螺纹连接的自锁性越好。

（）4、螺纹的牙形角越大，螺旋副就越容易自锁。

（）5、两个相互配合的螺纹，其旋向相同。

（）6、螺纹的牙侧角就是牙型半角。

（）7、公称直径相同的粗牙普通螺纹的强度高于细牙螺纹。

（）8、螺纹的旋向可以用右手来判定。

（）9、螺距和导程是相等的。

（）10、螺纹标注中未标旋向的是左旋螺纹。

（）11、螺纹中公称直径指的是螺纹中径。

（）12、在外螺纹中，大径一定大于小径。

（）13、在内螺纹中，大径一定大于小径。

三、单项选择题：1、普通螺纹的公称直径是（）。

A、螺纹的中径B、螺纹的小径C、螺纹的大径2、与外螺纹牙顶或内螺纹牙底相切的假想圆柱的直径是螺纹的（）。

螺纹连接练习题一、选择题1、常用螺纹联接中，自锁性最好的螺纹是A。

A、m角螺纹B、梯形螺纹C、锯齿形螺纹D、矩形螺纹2、常用螺纹联接中，传动效率最高的螺纹是D。

A、m角螺纹B、梯形螺纹C、锯齿形螺纹D、矩形螺纹3、为连接承受横向工作载荷的两块薄钢板，一般采用A。

A、螺栓连接8、双头螺柱连接C、螺钉连接D、紧定螺钉连接4、当两个被联接件不太厚时，宜采用B。

人、双头螺柱联接B、螺栓联接C、螺钉联接D、紧定螺钉联接5、当两个被联接件之一太厚，不宜制成通孔，且需要经常拆装时，往往采用___C___。

A、螺栓联接B、螺钉联接^双头螺柱联接D、紧定螺钉联接6、当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆装时，往往采用___B___。

A、螺栓联接B、螺钉联接二双头螺柱联接D、紧定螺钉联接7、在拧紧螺栓联接时，控制拧紧力矩有很多方法，例如C。

A、增加拧紧力B、增加扳手力臂C、使用指针式扭力扳手或定力矩扳手8、螺纹联接防松的根本问题在于C。

A、增加螺纹联接的轴向力B、增加螺纹联接的横向力C、防止螺纹副的相对转动D、增加螺纹联接的刚度9、螺纹联接预紧的目的之一是A。

A、增强联接的可靠性和紧密性B、增加被联接件的刚性C、减小螺栓的刚性10、.常见的连接螺纹是C。

CA.左旋单线B.右旋双线C.右旋单线D.左旋双线11、用于连接的螺纹牙型为三角形，这是因为三角形螺纹A。

A.牙根强度高，自锁性能好B.传动效率高C.防振性能好D.自锁性能差12、标注螺纹时___A___。

A.右旋螺纹不必注明B.左旋螺纹不必注明C.左、右旋螺纹都必须注明D.左、右旋螺纹都不必注明13、管螺纹的公称直径是指D。

DA.螺纹的外径B.螺纹的内径C.螺纹的中径D.管子的内径14、当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能A。

A.好B.差C.相同D.不一定15、用于薄壁零件连接的螺纹，应采用A。

A.三角形细牙螺纹B.梯形螺纹£r锯齿形螺纹D.多线的三角形粗牙螺纹16、在螺栓连接中，有时在一个螺栓上采用双螺母，其目的是C。

螺纹联接和螺旋传动题库及答案一、 思考题（略） 二、 习题1、如图所示为某受轴向工作载荷的紧螺栓联接的载荷变形图：（1）当工作载荷为2000N 时，求螺栓所受总拉力及被联接件间残余预紧力。

（少？解：（1）145tan =︒=c k ，由图知预紧力N 40000＝F 。

螺栓所受总拉力N 32472000157735.057735.040000=⨯++=++=E c b b a F k k k F F 被联接件间剩余预紧力N 27322000157735.0140000=⨯+-=+-=E c b c R F k k k F F a F 和R F 图示如下：（2）被联接件不出现缝隙，需00≥+-=E cb cR F k k k F F N .4630940001157735.00max =⨯+=+F k k k F c c b E ≤2．受轴向力紧螺栓联接，已知螺栓刚度N/mm104.0k 6b⨯=，被联接件刚度N/mm 106.1k 6c⨯=，螺栓所受预紧力N 80000=F ，螺栓所受工作载荷为N 0004E=F 。

要求：（1）按比例画出螺栓与被联接件受力-变形图（比例尺自定）。

（2）在图上量出螺栓所受的总拉力a F 和剩余预紧力R F ，并用计算法求出此二值，互相校对。

（3）若工作载荷在0～4000 N 之间变化，螺栓的危险截面面积为96.6mm 2，求螺栓的应力幅σa 和平均应力σm （按计算值F 0等求σm 、σa ，不按作图求值)。

预紧后螺栓变形mm 20.0104.08000k F 6b 00=⨯==b δ 被联接件变形mm 005.0106.18000k 6c 00=⨯==F c δ（1）4000NF aF E F R。

5-4 螺纹连接与螺旋传动练习题（三）班级姓名学号一，填空题1、螺纹联接有种基本类型，当需要固定两个零件的相对位置，并可以传递不大的力和力矩时往往采用连接；当需要连接两个较溥零件时，又往往采用连接，这种连接的被连接件上不必切制；如果其中一个被连接件较厚，又需要经常拆卸时，通常采用连接，相反如果很少拆卸，则可采用连接。

2、螺纹连接防松的实质是。

3，双头螺柱联接的两被联接件之一是孔，另一是孔。

4，螺纹连接是利用螺纹零件构成的的固定连接。

5，螺纹连接在没有承受工作载荷之前，预先受到的力的作用叫做。

6，预紧的目的在于增加螺钉头、螺母、垫片和连接件之间的。

7，常用的防松措施有和两大类。

二，判断题（）1，螺钉连接用于被连接件为盲孔，且不经常拆卸的场合。

（）2，安装双头螺柱时，应把螺纹较长的一端旋紧在被联接件的螺孔内，拆卸时，也必须拆下双头螺柱。

（）3，由于联接件厚度较大，不宜作通孔，且需经常装拆时可使用螺钉联接。

（）4，双头螺柱装配时，允许螺柱的轴线和被联接件的表面不垂直。

三，单项选择题1，当被联接件之一较厚，不宜制作通孔，且不需经常装拆时，可采用（）。

A，螺栓 B，双头螺柱 C，螺钉 D，紧定螺钉2，当联接件的厚度不大，并能够从两面进行装置，可采用（）。

A，螺栓 B，双头螺柱 C，螺钉 D，紧定螺钉3，在螺纹连接的防松方法中，弹簧垫圈属于（）A，机械防松 B，增大摩擦力防松 C，粘结防松4，为联接承受横向工作载荷的两块薄钢板，一般采用的螺纹联接类型应是（）A，螺栓联接 B，双头螺柱联接 C，螺钉联接 D，紧定螺钉联接5，螺纹连接件常用材料的牌号有（）A，Q235 B，15Cr C，W18Cr4V D,30CrMnSi6，螺纹联接是一种（）A，不可拆联接 B，可拆联接 C，具有自锁性能的不可拆联接 D，具有防松装置的可拆联接7、图所示中的三种螺纹联接，依次为（）。

A. 螺栓联接、螺柱联接、螺钉联接B. 螺钉联接、螺柱联接、螺栓联接C. 螺钉联接、螺栓联接、螺柱联接D. 螺柱联接、螺钉联接、螺栓联接8、螺纹连接时，弹簧垫圈的作用是为了（）。

螺纹联接与螺旋传动一、简答题(1)为什么螺纹联接常需要防松？防松的实质是什么？有哪几类防松措施？ 试指出普通螺栓联接、双头螺栓联接和螺钉联接的结构特点，各用在什么场合？ (2)试指出普通螺栓联接、双头螺栓联接和螺钉联接的结构特点，各用在什么场合？ (3)一螺栓联接预紧后，受轴向变载荷作用，在最大工作载荷max F 及剩余预紧力不变的情况下，试问提高这种螺栓疲劳强度的具体措施有哪些？(4)为提高螺栓的疲劳强度，欲减小螺栓的应力幅，请举出一个措施，并用螺栓受力—变形协调图来说明。

(5)螺栓的主要失效形式有哪些？(6)拧紧螺母与松退螺母时的螺纹副效率如何计算？哪些螺纹参数影响螺纹副的效率？ 二、填空（1）螺纹的公称直径是指螺纹的 径，螺纹的升角是指螺纹 径处的升角。

螺纹的自锁条件为 ，拧紧螺母时效率公式为 。

（2）螺纹联接常用的防松原理有， ， ， 。

其对应的防松装置有 ， ， 。

（3）三角形螺纹主要用于 ，而矩形、梯形和锯齿形螺纹主要用于 。

（4）标记为螺栓GB5782—86 M16×80的六角头螺栓的螺纹是 形，牙形角等于度，线数等于 ，16代表 ，80代表 。

（5）若螺纹的直径和螺纹副的摩擦系数一定，则拧紧螺母时的效率取决于螺纹的导程S和牙形角。

（6）为了提高螺栓强度，防止螺栓的疲劳破坏，通常采用的方法之一是减小 刚度或增大 刚度。

（7）有一单个紧螺栓连接，已知该螺栓所受预紧力N Q 10000=，所受轴向工作载荷N Q l 500=，螺栓的相对刚度系数2.0=+cb bK K K ，则螺栓所受的总拉伸载荷 ，残余预紧力 ；为保证结合面不出现缝隙，则该联接允许的最大轴向工作载荷 。

（需注明式中各符号的意义） （8）受轴向载荷的紧螺栓所受的总拉力是 与 之和。

（9）压力容器的紧螺栓联接中，若螺栓的预紧力和容器的压强不变，而仅将凸缘间的铜垫片换成胶垫片，则螺栓所受的总拉力b Q 和联接的紧密性 。

螺纹练习题编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（螺纹练习题）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为螺纹练习题的全部内容。

一、填空题1、在圆柱内表面上形成的螺纹称为，在圆柱外表面上形成的螺纹称为__ __。

2、在车床上车圆柱螺纹时，工件做___ _运动，车刀做__ __运动。

3、从轴端看旋入的称为右旋螺纹，__ __旋人的称为左旋螺纹。

4、按螺纹的线数分，螺纹有_ ___和__ __之分。

5、按螺纹的牙型分，螺纹有__ __、__ __、__ __和__ __四种。

6、连接螺纹大多是__ __线_ ___形螺纹。

7、同一直径的普通螺纹按__ __分，有粗牙普通螺纹和细牙普通螺纹之分；一般连接用__ __；细牙普通螺纹自锁性__ __,对零件强度削弱__ __.8、普通螺纹的牙型角为_ __，管螺纹的牙型角为__ __,梯形螺纹的牙型角为__ __，锯齿形螺纹的牙型角为__ __。

9、管螺纹主要用于________的连接.10、梯形螺纹加工工艺性__ __,牙根强度__ __，对中性。

11、与梯形螺纹相比，矩形螺纹牙根强度_ _，对中性，效率_ __，广泛用于机构。

12、普通螺纹的公称直径一般是指螺纹的。

13、螺距是指__ __两牙在中径线上对应两点之间的距离,导程是指__ _ _两牙在中径线上对应两点之间的距离。

14、螺纹牙型上，牙侧与螺纹轴线垂直平面间的夹角称为。

15、M20LH表示公称直径为__ __的牙旋普通螺纹。

16、M30×2-596g表示公称直径为 ,螺距为，中径公差带代号为___ _,顶径公差带代号为的旋牙普通螺纹。

第五章 螺纹连接和螺旋传动 作业题与参考答案一、选择题（每小题0.5分，共14分）1、用于传动的螺纹牙型可以是（ D ）。

A ．三角形、矩形、锯齿形；B ．矩形、三角形、梯形；C ．三角形、梯形、锯齿形；D ．矩形、梯形、锯齿形。

2、当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能（ A ）。

A ．好；B ．差；C ．相同；D ．不一定。

3、用于联接的螺纹牙型为三角形，这是因为三角形螺纹（ A ）。

A ．牙根强度高，自锁性能好；B ．传动效率高；C ．防振性能好；D ．自锁性能差。

4、若螺纹的直径和螺旋副的摩擦系数一定，则拧紧螺母时的效率取决于螺纹的（ B ）。

A ．螺距和牙型角；B ．升角和头数；C ．导程和牙形斜角；D ．螺距和升角。

5、对于联接用螺纹，主要要求联接可靠，自锁性能好，故常选用（ A ）。

A ．升角小，单线三角形螺纹；B ．升角大，双线三角形螺纹；C ．开角小，单线梯形螺纹；D ．升角大，双线矩形螺纹。

6、用于薄壁零件联接的螺纹，应采用（ A ）。

A ．三角形细牙螺纹；B ．梯形螺纹；C ．锯齿形螺纹；D ．多线的三角形粗牙螺纹。

7、当铰制孔用螺栓组联接承受横向载荷或旋转力矩时，该螺栓组中的螺栓（ D ）。

A ．必受剪切力作用；B ．必受拉力作用；C ．同时受到剪切与拉伸；D ．既可能受剪切，也可能受挤压作用。

8、受轴向变载荷的螺栓联接中，已知预紧力80000=F N ，工作载荷：0min =F ，4000max =F N ，螺栓和被联接件的刚度相等，则在最大工作载荷下，剩余预紧力为（ C ）。

A ．2000 N ；B ．4000 N ；C ．6000 N ；D ．8000 N 。

9、在螺栓联接中，有时在一个螺栓上采用双螺母，其目的是（ C ）。

A ．提高强度；B ．提高刚度；C ．防松；D ．减小每圈螺纹牙上的受力。

10、若以矩形、梯形及锯齿形螺纹为传动螺纹，当螺旋副材料、螺纹升角、润滑条件均相同时，三者比较其转动效率关系为（ B ）。

第三章螺纹联接与螺旋传动重要基本概念1．常用螺纹有哪几类？哪些用于联接，哪些用于传动，为什么？哪些是标准螺纹？常用的有：三角螺纹，矩形螺纹，梯形螺纹和锯齿形螺纹。

三角螺纹用于联接，其余用于传动。

因三角螺纹自锁性好，其它螺纹传动效率高。

除矩形螺纹外，其余均为标准螺纹。

2．何谓螺纹联接的预紧，预紧的目的是什么？预紧力的最大值如何控制？螺纹联接的预紧是指在装配时拧紧，是联接在承受工作载荷之前预先受到预紧力的作用。

预紧的目的是增加螺纹联接的刚度、保证联接的紧密性和可靠性（防松能力）。

拧紧后，预紧应力的大小不得超过材料屈服极限σS的80%。

3．螺纹联接有哪些基本类型？适用于什么场合？螺纹联接有4中基本类型。

螺栓联接：用于被联接件不太厚且两边有足够的安装空间的场合。

螺钉联接：用于不能采用螺栓联接（如被联接件之一太厚不宜制成通孔，或没有足够的装配空间），又不需要经常拆卸的场合。

双头螺柱联接：用于不能采用螺栓联接且又需要经常拆卸的场合。

紧定螺钉联接：用于传递力和力矩不大的场合。

4．紧螺栓联接的强度也可以按纯拉伸计算，但须将拉力增大30%，为什么？考虑拧紧时的扭剪应力，因其大小约为拉应力的30%。

5．提高螺纹联接强度的措施有哪些？1）改善螺纹牙间的载荷分配不均；2）减小螺栓的应力幅；3）减小螺栓的应力集中；4）避免螺栓的附加载荷（弯曲应力）；5）采用合理的制造工艺。

6．为什么螺母的螺纹圈数不宜大于10圈（使用过厚的螺母不能提高螺纹联接强度）？因为螺栓和螺母的受力变形使螺母的各圈螺纹所承担的载荷不等，第一圈螺纹受载最大，约为总载荷的1/3，逐圈递减，第八圈螺纹几乎不受载，第十圈没用。

所以使用过厚的螺母并不能提高螺纹联接强度。

7．联接螺纹能满足自锁条件，为什么还要考虑防松？根据防松原理，防松分哪几类？因为在冲击、振动、变载以及温度变化大时，螺纹副间和支承面间的摩擦力可能在瞬间减小或消失，不再满足自锁条件。

这种情况多次重复，就会使联接松动，导致机器不能正常工作或发生严重事故。

第五章螺纹联接及螺旋传动一、选择题5－1 在常用的螺旋传动中，传动效率最高的螺纹是 _________ 。

（1）三角形螺纹（2）梯形螺纹（3）锯齿形螺纹（4）矩形螺纹5－2 在常用的螺纹联接中，自锁性能最好的螺纹是 _________ 。

（1）三角形螺纹（2）梯形螺纹（3）锯齿形螺纹（4）矩形螺纹5－3 当两个被联接件不太厚时，宜采用 __________ 。

（1）双头螺柱联接（2）螺栓联接（3）螺钉联接（4）紧定螺钉联接5－4 当两个被联接件之一太厚，不宜制成通孔，且需要经常拆装时，往往采用（1）螺栓联接（2）螺钉联接（3）双头螺柱联接（4）紧定螺钉联接5－5 当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆装时，往往采用____________________ 。

（1）螺栓联接（2）螺钉联接（3）双头螺柱联接（4）紧定螺钉联接5—6普通螺纹的牙型角a为60°,当摩擦系数四=0.10时，则该螺纹副的当量摩擦系数%=。

（1）0.105 （2）0.115 （3）0.1115 （4）0.1045—7 在拧紧螺栓联接时,控制拧紧力矩有很大方法,例如 ___________ 。

（1）增加拧紧力（2）增加扳手力臂（3）使用测力矩扳手或定力矩扳手5—8 螺纹联接防松的根本问题在于 __________ 。

（1）增加螺纹联接的轴向力（2）增加螺纹联接的横向力（3）防止螺纹副的相对转动（4）增加螺纹联接的刚度5—9 螺纹联接预紧的目的之一是 ________ 。

（1）增强联接的可靠性和紧密性（2）增加被联接件的刚性（3）减小螺栓的刚性5 —10承受预紧力F,的紧螺栓联接在受工作拉力F时，剩余预紧力为F〃，其螺栓所受的总拉力F0为。

（1）F = F + F（2）F = F + F"（3）F = F'+ F" （4）F°= F + 一C—Fo o C + C5 —11承受预紧力和轴向变载荷的紧螺栓联接，当其螺栓的总拉力F o的最大值和被联接件的刚度C m不变时，螺栓的刚度C b愈小，则。

第五章螺纹连接和螺旋传动作业一、选择题1、当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能A 。

A. 好B. 差C. 相同D. 不一定2、用于连接的螺纹牙型为三角形，这是因为三角形螺纹 A 。

A. 牙根强度高，自锁性能好B. 传动效率高C. 防振性能好D. 自锁性能差3、若螺纹的直径和螺旋副的摩擦系数一定，则拧紧螺母时的效率取决于螺纹的 B 。

A. 螺距和牙型角B. 升角和头数C. 导程和牙形斜角D. 螺距和升角4、对于连接用螺纹，主要要求连接可靠，自锁性能好，故常选用 A 。

A. 升角小，单线三角形螺纹B. 升角大，双线三角形螺纹C. 升角小，单线梯形螺纹D. 升角大，双线矩形螺纹5、用于薄壁零件连接的螺纹，应采用 A 。

A. 三角形细牙螺纹B. 梯形螺纹C. 锯齿形螺纹D. 多线的三角形粗牙螺纹6、若要提高受轴向变载荷作用的紧螺栓的疲劳强度，则可 B 。

A、在被连接件间加橡胶垫片B、增大螺栓长度C、采用精制螺栓D、加防松装置7、计算紧螺栓连接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将拉伸载荷增加到原来的 B 倍。

A. 1.1B. 1.3C. 1.25D. 0.38、采用普通螺栓连接的凸缘联轴器，在传递转矩时， D 。

A. 螺栓的横截面受剪切B. 螺栓与螺栓孔配合面受挤压C. 螺栓同时受剪切与挤压D. 螺栓受拉伸与扭转作用9、在下列四种具有相同公称直径和螺距，并采用相同配对材料的传动螺旋副中，传动效率最高的是C 。

A. 单线矩形螺旋副B. 单线梯形螺旋副C. 双线矩形螺旋副D. 双线梯形螺旋副10、在螺栓连接中，有时在一个螺栓上采用双螺母，其目的是 C 。

A. 提高强度B. 提高刚度C. 防松D. 减小每圈螺纹牙上的受力11、在同一螺栓组中，螺栓的材料、直径和长度均应相同，这是为了 B 。

A. 受力均匀B. 便于装配.C. 外形美观D. 降低成本12、当铰制孔用螺栓组连接承受横向载荷或旋转力矩时，该螺栓组中的螺栓 D 。

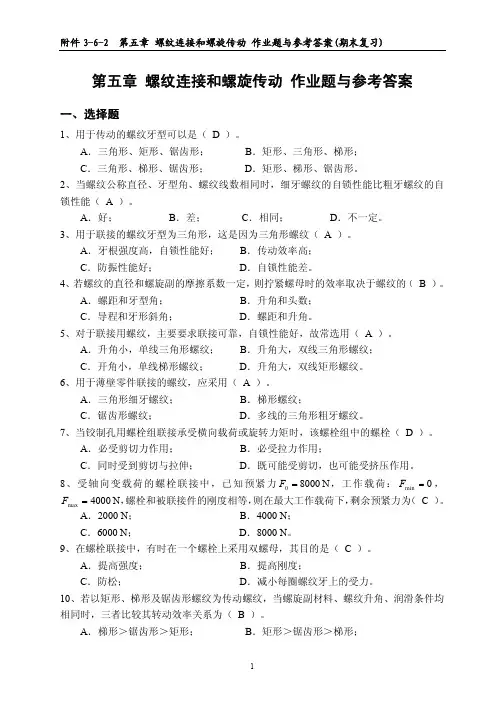

第五章 螺纹连接和螺旋传动 作业题与参考答案一、选择题1、用于传动的螺纹牙型可以是（ D ）。

A ．三角形、矩形、锯齿形；B ．矩形、三角形、梯形；C ．三角形、梯形、锯齿形；D ．矩形、梯形、锯齿形。

2、当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能（ A ）。

A ．好；B ．差；C ．相同；D ．不一定。

3、用于联接的螺纹牙型为三角形，这是因为三角形螺纹（ A ）。

A ．牙根强度高，自锁性能好；B ．传动效率高；C ．防振性能好；D ．自锁性能差。

4、若螺纹的直径和螺旋副的摩擦系数一定，则拧紧螺母时的效率取决于螺纹的（ B ）。

A ．螺距和牙型角；B ．升角和头数；C ．导程和牙形斜角；D ．螺距和升角。

5、对于联接用螺纹，主要要求联接可靠，自锁性能好，故常选用（ A ）。

A ．升角小，单线三角形螺纹；B ．升角大，双线三角形螺纹；C ．开角小，单线梯形螺纹；D ．升角大，双线矩形螺纹。

6、用于薄壁零件联接的螺纹，应采用（ A ）。

A ．三角形细牙螺纹；B ．梯形螺纹；C ．锯齿形螺纹；D ．多线的三角形粗牙螺纹。

7、当铰制孔用螺栓组联接承受横向载荷或旋转力矩时，该螺栓组中的螺栓（ D ）。

A ．必受剪切力作用；B ．必受拉力作用；C ．同时受到剪切与拉伸；D ．既可能受剪切，也可能受挤压作用。

8、受轴向变载荷的螺栓联接中，已知预紧力80000=F N ，工作载荷：0min =F ，N ，螺栓和被联接件的刚度相等，则在最大工作载荷下，剩余预紧力为（ C ）。

4000max =F A ．2000 N ； B ．4000 N ；C ．6000 N ；D ．8000 N 。

9、在螺栓联接中，有时在一个螺栓上采用双螺母，其目的是（ C ）。

A ．提高强度；B ．提高刚度；C ．防松；D ．减小每圈螺纹牙上的受力。

10、若以矩形、梯形及锯齿形螺纹为传动螺纹，当螺旋副材料、螺纹升角、润滑条件均相同时，三者比较其转动效率关系为（ B ）。

第10 章 螺纹连接与螺旋传动四、简答题2.螺纹为什么要防松？防松方法有哪些？各适用于什么场合？答：用于联接的普通螺纹一般都具有自锁性，在静载荷作用下不会自动松脱。

但在（1）冲击、振动或变载荷下，螺纹副和支承面间的磨擦力会下降；（2）在温度变化中，联接件与被联接件之间的温度变形有差异，或发生蠕变，使预紧力或摩擦力减小，甚至松脱。

因此在设计时就应注意螺纺联接的防松问题。

防松的根本问题是阻止螺纹副的相对转动。

具体防松措施有三种：（1）摩擦防松（弹簧垫圈、双螺母、尼龙圈锁紧螺母等）；（2）机械防松（开口销与槽形螺母、止动热圈等）；（3）破坏性防松（冲击、粘合等）。

机械防松和摩擦防松称为可拆卸防松，而破坏性防松称为不可拆卸防松。

五、计算题2．用两个10M 的螺钉固定一牵曳钩，若螺钉材料为Q235，装配时控制预紧力，接合面磨擦系数15.0=f ，求其允许的牵曳力。

、解：解 查教材表10-6得 Q235的屈服极限MPa S 235=σ，查教材表10-6得，当控制预紧力时，取安全系数3.1=S 由许用应力 MPa S S 1813.1235][===σσ查教材表10-1得 10M 的小径mm d 376.81= 由公式[]σπσ==4/3.121d F a e 得 预紧力 N d F a76683.14376.81813.14/][221=⨯⨯⨯==ππσ由题图可知1=m ，螺钉个数2=z ，取可靠性系数3.1=C 牵曳力 N Cmf zF F a 17703.115.0176682=⨯⨯⨯==3.两根梁用8个6.8级普通螺栓与两块钢盖板相联接，梁受到的拉力kN 40=F ，摩擦系数15.0=f ，控制预紧力。

试确定所需螺栓直径。

FF解：已知螺栓数目8z =，结合面数2m =,取防滑系数 1.2f k =,则螺栓所需预紧力F’为1.240000'20000..0.1582t K F F N z m μ⨯===⨯⨯查表10-6得240s Mpa σ=，安全系数 1.3s S =，则得[]240/1.3184.6S s S Mpa σσ===所需螺栓直径：14 1.32000013.4184.6d mm π⨯⨯==⨯圆整后得螺栓尺寸16d mm =,故螺纹为M16.4.图示的凸缘联轴器，材料为HT200，用8个M16的螺栓联接，螺栓性能等级为8.8级。

5-4 螺纹连接与螺旋传动练习题（四）班级姓名学号一，填空题1、螺旋传动是由和组成。

2、螺旋传动按用途可分为螺旋、螺旋和螺旋。

3，能实现微量调节的是螺旋传动。

4，螺旋传动可以方便地反主动件的运动转变为从动件的运动。

5，普通螺旋传动是由构件和组成的简单螺旋副实现的传动。

6，常用的螺旋传动有、和滚珠螺旋传动等。

7，差动螺旋传动公式中L＝N（P h1±P h2）中，“+”号表示两螺纹旋向，“－”号表示两螺纹旋向。

8，判断下列螺旋传动中移动件的移动方向托环朝（上下）移动螺母朝（上下）移动螺母朝（左右）移动二，判断题（）1，滚珠螺旋传动动的传动效率高，传动时运动平稳，动作灵敏。

（）2，差动螺旋传动可以产生极小的位移，因此，可方便地实现微量调节。

（）3，普通螺旋传动，从动件的直线运动（移动）方向，与螺纹的回转方向有关，但与螺纹的旋向无关。

（）4，普通螺旋传动的直线运动的距离公式为：L＝N*P。

（）5，普通螺旋传动和差动螺旋传动中的运动副是低副，滚珠螺旋传动中的运动副是高副。

（）6，滚珠螺旋传动具有自锁性。

三，单项选择题1，普通螺旋传动机构（）。

A，结构复杂 B，传动效率高 C，传动精度低 D，承载能力强2，能实现微量调节的是（）。

A，普通螺旋传动 B，差动螺旋传动 C，滚珠螺旋传动 D，特殊螺旋传动3，台虎钳中螺旋传动属于（）A，普通螺旋传动 B，差动螺旋传动 C，滚珠螺旋传动 D，特殊螺旋传动4，属于“螺杆不动、螺母回转并作直线运动”的机构是（）A，螺旋压力机 B，千分尺 C，螺旋千斤顶 D，机床工作台5，差动螺旋传动机构中，若固定螺母与活动螺母的旋向相同，则活动螺母的移动距离公式为（）A，L＝N*P h B，L＝N（P h1+P h2） C，L＝N（P h1－P h2） D，L＝N（P h1±P h2）6，差动螺旋传动机构中，若固定螺母与活动螺母的旋向相反，则活动螺母的移动距离公式为（）A，L＝N*P h B，L＝N（P h1+P h2） C，L＝N（P h1－P h2） D，L＝N（P h1±P h2）7，滚珠螺旋传动（）A，结构简单，制造要求不高 B，传动效订低C，间隙大，传动不够平稳 D，目前主要用于精密传动的场合8，台式虎钳属于（）A，螺杆原地转动，螺母作直线运动 B，螺杆转动并作直线A，螺母原地转动，螺杆作直线运动 B，螺母转动并作直线9，某螺杆、螺母组成的螺旋传动，螺距P＝4mm，当螺杆原地转动4周时，螺母移动距离为48mm，该螺纹的线数为（）。

螺纹联结与螺旋传动一、单项选择题（从给出的A、B、C、D中选一个答案）1 当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能。

A. 好B. 差C. 相同D. 不一定2 用于连接的螺纹牙型为三角形，这是因为三角形螺纹。

A. 牙根强度高，自锁性能好B. 传动效率高C. 防振性能好D. 自锁性能差3 若螺纹的直径和螺旋副的摩擦系数一定，则拧紧螺母时的效率取决于螺纹的。

A. 螺距和牙型角B. 升角和头数C. 导程和牙形斜角D. 螺距和升角4 对于连接用螺纹，主要要求连接可靠，自锁性能好，故常选用。

A. 升角小，单线三角形螺纹B. 升角大，双线三角形螺纹C. 升角小，单线梯形螺纹D. 升角大，双线矩形螺纹5 用于薄壁零件连接的螺纹，应采用。

A. 三角形细牙螺纹B. 梯形螺纹C. 锯齿形螺纹D. 多线的三角形粗牙螺纹6 当铰制孔用螺栓组连接承受横向载荷或旋转力矩时，该螺栓组中的螺栓。

A. 必受剪切力作用B. 必受拉力作用C. 同时受到剪切与拉伸D. 既可能受剪切，也可能受挤压作用7 计算紧螺栓连接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将拉伸载荷增加到原来的倍。

A. 1.1B. 1.3C. 1.25D. 0.38 采用普通螺栓连接的凸缘联轴器，在传递转矩时，。

A. 螺栓的横截面受剪切B. 螺栓与螺栓孔配合面受挤压C. 螺栓同时受剪切与挤压D. 螺栓受拉伸与扭转作用9 在下列四种具有相同公称直径和螺距，并采用相同配对材料的传动螺旋副中，传动效率最高的是。

A. 单线矩形螺旋副B. 单线梯形螺旋副C. 双线矩形螺旋副D. 双线梯形螺旋副10 在螺栓连接中，有时在一个螺栓上采用双螺母，其目的是。

A. 提高强度B. 提高刚度C. 防松D. 减小每圈螺纹牙上的受力11 在同一螺栓组中，螺栓的材料、直径和长度均应相同，这是为了。

A. 受力均匀B. 便于装配.C. 外形美观D. 降低成本12 螺栓的材料性能等级标成6.8级，其数字6.8代表 。

螺纹联接和螺旋传动一 选择题（1) 在常用螺纹中，效率最低、自锁性最好的是 C ，效率较高,牙根强度较大、制造方便的是B ；螺纹联接常用C ，传动螺纹常用 B 。

A. 矩形螺纹B. 梯形螺纹 C 。

三角螺纹（2) 螺纹副在摩擦因数一定时，螺纹的牙型角越大，则 D 。

A. 当量摩擦因数越小，自锁性能越好B 。

当量摩擦因数越小，自锁性能越差C. 当量摩擦因数越大，自锁性能越差D 。

当量摩擦因数越大，自锁性能越好(3) 当轴上安装的零件要承受轴向力时，采用 A 来轴向定位，所能承受的轴向力较大。

A. 圆螺母B. 紧定螺钉 C 。

弹性挡圈（4） 一箱体与箱盖用螺纹联接，箱体被联接处厚度较大，且材料较软，强度较低，需要经常装拆箱盖进行修理，则一般宜采用 A 联接。

A 。

双头螺柱联接 B. 螺栓联接 C. 螺钉联接(5) 在铰制孔用螺栓联接中，螺栓杆与孔的配合为 B 。

A. 间隙配合B. 过渡配合 C 。

过盈配合（6） 紧螺栓联接受轴向外载荷，假定螺栓的刚度b C 与被联接件的刚度m C 相等，联接的预紧力为0F ，要求受载后结合面不分离，当外载荷F 等于预紧力0F 时,则 D .A. 被联接件分离，联接失效B 。

被联接件即将分离，联接不可靠C 。

联接可靠，但不能继续再加载D 。

联接可靠，只要螺栓强度足够，还可以继续加大外载荷F(7） 受轴向载荷的紧螺栓联接，为保证被联接件不出现缝隙，因此 BA. 残余预紧力1F 应小于零 B 。

残余预紧力1F 应大于零C 。

残余预紧力1F 应等于零 D. 预紧力0F 应大于零(8） 图5—1所示钢板用普通螺栓联接。

已知横向工作载荷为F 结合面之间的摩擦因数15.0=f ，为使联接可靠,取防滑系数2.1s =K ，则每个螺栓需要的预紧力0F 为 B 。

A 。

0。

5FB 。

FC 。

2FD 。

4F图5—1（9） 某螺栓的材料性能等级为6。

8级，其数字6。

☼ 5-4-3《螺纹连接与螺旋传动》练习题（三）☼班级姓名学号一、填空题：1、螺纹联接有种基本类型，当需要固定两个零件的相对位置，并可以传递不大的力和力矩时往往采用连接；当需要连接两个较薄零件时，又往往采用连接，这种连接的被连接件上不必切制；如果其中一个被连接件较厚，又需要经常拆卸时，通常采用连接，相反如果很少拆卸，则可采用连接。

2、螺纹连接防松的实质是。

3、双头螺柱联接的两被联接件之一是孔，另一是孔。

4、螺纹连接是利用螺纹零件构成的的固定连接。

5、螺纹连接在没有承受工作载荷之前，预先受到的力的作用叫做。

6、预紧的目的在于增加螺钉头、螺母、垫片和连接件之间的。

7、常用的防松措施有和两大类。

二、判断题：（）1、螺钉连接用于被连接件之一为盲孔，且不经常拆卸的场合。

（）2、安装双头螺柱时，应把螺纹较长的一端旋紧在被联接件的螺孔内，拆卸时，也必须拆下双头螺柱。

（）3、由于联接件厚度较大，不宜作通孔，且需经常装拆时可使用螺钉联接。

（）4、双头螺柱装配时，允许螺柱的轴线和被联接件的表面不垂直。

三、单项选择题：1、当被联接件之一较厚，不宜制作通孔，且不需经常装拆时，可采用（）。

A、螺栓B、双头螺柱C、螺钉D、紧定螺钉2、当联接件的厚度不大，并能够从两面进行装配，可采用（）。

A、螺栓B、双头螺柱C、螺钉D、紧定螺钉3、在螺纹连接的防松方法中，弹簧垫圈属于（）。

A、机械防松B、增大摩擦力防松C、粘结防松4、为联接承受横向工作载荷的两块薄钢板，一般采用的螺纹联接类型应是（）。

A、螺栓联接B、双头螺柱联接C、螺钉联接D、紧定螺钉联接5、螺纹连接件常用材料的牌号有（）。

A、Q235B、15CrC、W18Cr4VD、30CrMnSi6、螺纹联接是一种（）。

A、不可拆联接B、可拆联接C、具有自锁性能的不可拆联接D、具有防松装置的可拆联接7、图所示中的三种螺纹联接，依次为（）。

A、螺栓联接、螺柱联接、螺钉联接B、螺钉联接、螺柱联接、螺栓联接C、螺钉联接、螺栓联接、螺柱联接D、螺柱联接、螺钉联接、螺栓联接8、螺纹连接时，弹簧垫圈的作用是为了（）。

螺纹联结与螺旋传动一、单项选择题（从给出的A、B、C、D中选一个答案）1 当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能。

A. 好B. 差C. 相同D. 不一定2 用于连接的螺纹牙型为三角形，这是因为三角形螺纹。

A. 牙根强度高，自锁性能好B. 传动效率高C. 防振性能好D. 自锁性能差3 若螺纹的直径和螺旋副的摩擦系数一定，则拧紧螺母时的效率取决于螺纹的。

A. 螺距和牙型角B. 升角和头数C. 导程和牙形斜角D. 螺距和升角4 对于连接用螺纹，主要要求连接可靠，自锁性能好，故常选用。

A. 升角小，单线三角形螺纹B. 升角大，双线三角形螺纹C. 升角小，单线梯形螺纹D. 升角大，双线矩形螺纹5 用于薄壁零件连接的螺纹，应采用。

A. 三角形细牙螺纹B. 梯形螺纹C. 锯齿形螺纹D. 多线的三角形粗牙螺纹6 当铰制孔用螺栓组连接承受横向载荷或旋转力矩时，该螺栓组中的螺栓。

A. 必受剪切力作用B. 必受拉力作用C. 同时受到剪切与拉伸D. 既可能受剪切，也可能受挤压作用7 计算紧螺栓连接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将拉伸载荷增加到原来的倍。

A. 1.1B. 1.3C. 1.25D. 0.38 采用普通螺栓连接的凸缘联轴器，在传递转矩时，。

A. 螺栓的横截面受剪切B. 螺栓与螺栓孔配合面受挤压C. 螺栓同时受剪切与挤压D. 螺栓受拉伸与扭转作用9 在下列四种具有相同公称直径和螺距，并采用相同配对材料的传动螺旋副中，传动效率最高的是。

A. 单线矩形螺旋副B. 单线梯形螺旋副C. 双线矩形螺旋副D. 双线梯形螺旋副10 在螺栓连接中，有时在一个螺栓上采用双螺母，其目的是。

A. 提高强度B. 提高刚度C. 防松D. 减小每圈螺纹牙上的受力11 在同一螺栓组中，螺栓的材料、直径和长度均应相同，这是为了。

A. 受力均匀B. 便于装配.C. 外形美观D. 降低成本12 螺栓的材料性能等级标成6.8级，其数字6.8代表 。
