太阳能电池外量子效率与性能分析测试系统的研究

什么是太阳能电池量子效率,如何测试请教大家,什么是太阳能电池量子效率啊?Quantum efficiency of a solar cell, QE太阳能电池量子效率和太阳能电池光谱响应,太阳能电池IPCE有什么区别啊?spectral response, IPCE, Incident Photon to Charge Carrier Efficiency太阳能电池这些特性如何测试啊?什么是太阳能电池量子效率?如何测试啊?Quantum efficiency of a solar cell, QE太阳能电池的量子效率是指太阳能电池的电荷载流子数目与照射在太阳能电池表面一定能量的光子数目的比率。

因此，太阳能电池的量子效率与太阳能电池对照射在太阳能电池表面的各个波长的光的响应有关。

太阳能电池的量子效率与光的波长或者能量有关。

如果对于一定的波长，太阳能电池完全吸收了所有的光子，并且我们搜集到由此产生的少数载流子（例如，电子在P型材料上），那么太阳能电池在此波长的量子效率为1。

对于能量低于能带隙的光子，太阳能电池的量子效率为0。

理想中的太阳能电池的量子效率是一个正方形，也就是说，对于测试的各个波长的太阳能电池量子效率是一个常数。

但是，绝大多数太阳能电池的量子效率会由于再结合效应而降低，这里的电荷载流子不能流到外部电路中。

影响吸收能力的同样的太阳能电池结构，也会影响太阳能电池的量子效率。

比如，太阳能电池前表面的变化会影响表面附近产生的载流子。

并且，由于短波长的光是在非常接近太阳能电池表面的地方被吸收的，在前表面的相当多的再结合将会影响太阳能电池在该波长附近的太阳能电池量子效率。

类似的，长波长的光是被太阳能电池的主体吸收的，并且低扩散深度会影响太阳能电池主体对长波长光的吸收能力，从而降低太阳能电池在该波长附近的太阳能电池量子效率。

用稍微专业点的术语来说的话，综合器件的厚度和入射光子规范的数目来说，太阳能电池的量子效率可以被看作是太阳能电池对单一波长的光的吸收能力。

太阳能电池效率测试方法研究随着环境保护意识的提高和可再生能源的重要性凸显，太阳能电池作为一种绿色能源的代表，受到了广泛关注。

为了进一步提升太阳能电池的效率，科学家们努力探索并研究一些可行的测试方法。

本文将探讨太阳能电池效率测试方法的研究。

一、正向电流-电压（I-V）曲线测量法正向电流-电压（I-V）曲线测量法是一种常见的太阳能电池效率测试方法。

该方法通过测量太阳能电池在不同电压下的输出电流，可以确定其电流-电压特性。

这种方法需要使用特定的测试设备，如恒流源和电压源，并应在标准实验条件（STC）下进行测试。

在测试过程中，通过改变外界施加的电压，可以得到太阳能电池的输出功率、最大功率点和填充因子等参数，从而计算出其效率。

二、外量子效率（EQE）测量法外量子效率（EQE）测量法是评估太阳能电池效能的有效方法之一。

该方法通过测量太阳能电池在不同波长下的光吸收效率，来评估电池在不同光照条件下的性能。

具体而言，该方法需要使用EQE测量系统，该系统可以测量太阳能电池对不同波长的光在单位时间内吸收的有效电荷数。

通过得到的EQE曲线，可以获得太阳能电池对特定波长的光吸收效率。

通过对各个波长下的光吸收效率进行综合，可以评估太阳能电池的总体效率。

三、脉冲光源法脉冲光源法是一种非常精确的太阳能电池效率测试方法。

该方法通过使用短脉冲的光源来激发太阳能电池，并测量其瞬态电流响应，从而推断出电池的效率。

在测试过程中，短脉冲光源会给太阳能电池提供一个非常短暂而高功率的光照，电池则会瞬间产生响应电流。

通过测量这个响应电流的幅值和持续时间，可以计算出太阳能电池的效率。

四、温度相关测试温度是太阳能电池效率测试中一个重要的参数。

温度对太阳能电池的输出功率和电压特性有着显著的影响。

因此，在效率测试中，应该引入温度相关测试。

此测试通过在不同温度下对太阳能电池进行测试，以了解电池在不同环境温度下的性能变化。

通过这种方式，可以进一步优化电池的封装和散热设计，提高电池的效率和稳定性。

太阳能电池效率测试实验报告实验目的：本实验旨在测定太阳能电池的能量转换效率，并探讨影响其效率的因素。

实验装置：1. 太阳能电池板2. 恒流源3. 多用电表4. 示波器5. 太阳能模拟光源6. 电阻箱7. 数据采集仪实验步骤：1. 将太阳能电池板与恒流源相连，确保电路稳定。

2. 设置太阳能模拟光源的辐照度，并确保光源位置与电池板垂直。

3. 调节电阻箱的电阻，使电路输出电压保持稳定。

4. 使用示波器监测电路中的电流波形。

5. 根据示波器读数和电阻箱的电阻值，计算出太阳能电池的输出功率。

6. 重复步骤2至步骤5，改变光源辐照度，记录每组数据。

实验结果：通过对多组数据的统计与分析，得出如下结果：1. 太阳能电池的输出功率随光源辐照度的增加而增加。

2. 在辐照度较低的情况下，太阳能电池的能量转换效率较低；而在辐照度达到一定值后，能量转换效率趋于稳定。

3. 太阳能电池的能量转换效率受到光源辐照度的影响较大，且与电池负载电阻相关。

实验讨论：在实验过程中，我们发现光源辐照度对太阳能电池的输出功率和能量转换效率有显著影响。

当光源辐照度较低时，光子能量不足，导致电池板吸收到的能量有限，无法实现较高的转换效率。

然而，当光源辐照度达到一定阈值后，电池板能够吸收更多的光能，并实现较高的转换效率。

此外，根据实验数据我们还发现，太阳能电池的能量转换效率与电池负载电阻相关。

当电阻值较小时，电池输出功率较高，能量转换效率较低。

但随着电阻值的增加，电池输出功率会逐渐减小，同时能量转换效率也会有所提高。

这说明太阳能电池在不同负载电阻下存在一个最佳工作状态。

实验结论：通过本次实验，我们得出以下结论：1. 太阳能电池的能量转换效率与光源辐照度密切相关，在一定范围内，辐照度越高，转换效率越高。

2. 太阳能电池在不同负载电阻下存在一个最佳工作状态，即在此状态下能够实现最高的能量转换效率。

实验意义：太阳能电池作为清洁、可再生的能源设备，在未来能源领域具有重要的应用潜力。

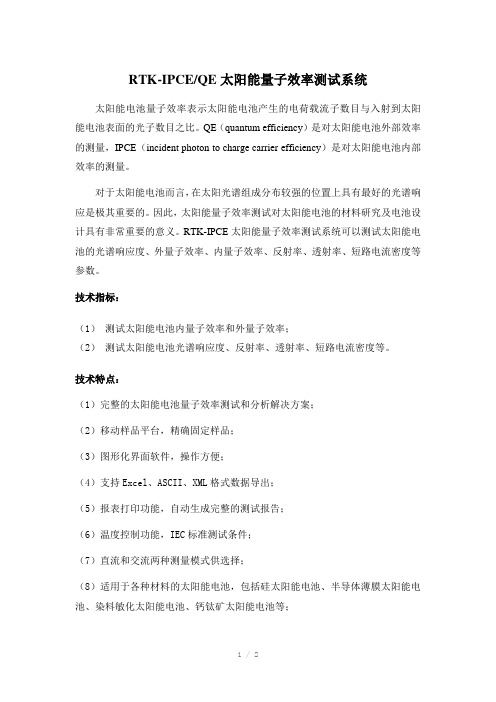

RTK-IPCE/QE太阳能量子效率测试系统太阳能电池量子效率表示太阳能电池产生的电荷载流子数目与入射到太阳能电池表面的光子数目之比。

QE（quantum efficiency）是对太阳能电池外部效率的测量，IPCE（incident photon to charge carrier efficiency）是对太阳能电池内部效率的测量。

对于太阳能电池而言，在太阳光谱组成分布较强的位置上具有最好的光谱响应是极其重要的。

因此，太阳能量子效率测试对太阳能电池的材料研究及电池设计具有非常重要的意义。

RTK-IPCE太阳能量子效率测试系统可以测试太阳能电池的光谱响应度、外量子效率、内量子效率、反射率、透射率、短路电流密度等参数。

技术指标：
（1）测试太阳能电池内量子效率和外量子效率；
（2）测试太阳能电池光谱响应度、反射率、透射率、短路电流密度等。

技术特点：
（1）完整的太阳能电池量子效率测试和分析解决方案；
（2）移动样品平台，精确固定样品；
（3）图形化界面软件，操作方便；
（4）支持Excel、ASCII、XML格式数据导出；
（5）报表打印功能，自动生成完整的测试报告；
（6）温度控制功能，IEC标准测试条件；
（7）直流和交流两种测量模式供选择；
（8）适用于各种材料的太阳能电池，包括硅太阳能电池、半导体薄膜太阳能电池、染料敏化太阳能电池、钙钛矿太阳能电池等；
1 / 2
（9）适用于多种结构的太阳能电池，包括单结、多结、异质结、薄膜、高聚光等。

友情提示：范文可能无法思考和涵盖全面，供参考!最好找专业人士起草或审核后使用，感谢您的下载！。

太阳能电池（光电材料）IPCE/QE/量子效率/光谱响应测试系统 太阳能电池测试行业长期的经验，使得我公司太阳能电池（光电材料）IPCE/QE/量子效率/光谱响应测试系统始终处于行业领先位置。

符合IEC, JIS, ASTM标准规定，我公司太阳能电池（光电材料）IPCE/QE/量子效率/光谱响应测试系统具有很高的稳定性和重复性。

作为光伏器件厂商和科研工作者，为了获得高效的产品，就需要一套高性能太阳能电池（光电材料）IPCE/QE/量子效率/光谱响应测试系统来帮助完成产品改进。

我公司太阳能电池（光电材料）IPCE/QE/量子效率/光谱响应测试系统可以出色的完成测试太阳能电池（光电材料）的IPCE/QE/量子效率/光谱响应，进而帮助厂商和科研工作者分析改进太阳能电池加工制造材料和工艺等。

目前，石油、天然气等不可再生能源价格的居高不下，使得人类对太阳能电池（光电材料）的研究开发进入了一个新的阶段，国内很多实验室和科研院校也都加紧了对太阳能电池材料（光电材料）的研究和开发。

太阳能电池（光电材料）IPCE/QE/量子效率/光谱响应测试作为太阳能电池（光电材料）研究开发的一个环节，至关重要，需要专业的测试系统来完成。

针对当前人们对太阳能电池材料（光电材料）的研究和开发，以及太阳能电池（光电材料）研究人员搭建太阳能电池（光电材料）IPCE/QE/量子效率/光谱响应测试系统的耗时耗力，我公司特推出太阳能电池（光电材料）IPCE/QE/量子效率/光谱响应测试系统，并已在很多太阳能电池材料（光电材料）研究、测试实验室广泛使用。

一、我公司太阳能电池（光电材料）IPCE/QE/量子效率/光谱响应测试系统的优势： 1. 技术服务全面 我公司始终把客户需求摆在首要位置，针对客户特殊需求量身定做，为客户提供全套解决方案，终身提供技术服务，为客户节省了搭建太阳能电池（光电材料）IPCE/QE/量子效率/光谱响应测试系统所消耗的时间和人力物力，同时也得到了客户的一致好评。

太阳能电池量子效率/光谱响应/IPCE 测试系统可以用来测量各种结构的太阳能电池,适合高端研发和品质监控使用。

其光学设计, 稳定的硬件性能, 双光路双锁相放大器保证了系统测试结果的准确性和重复性。

超强的单色光单位面积光强使得系统在测试中有着更好的信噪比, 更快的测量速度。

系统备有丰富的硬件扩展功能和整合能力,可以提供使用者更多的测试功能。

系统特点系统应用系统主要功能图 1-1各种电池 EQE 测量结果图 1-3 HIT 结构电池与 Bi-facial 电池图 1-2 四结三五族电池 EQE , IQE 和反射率测量结果图 2-1 超高的单色光单位图 2-2 优异光学设计,输出的单色光光强与 AM 1.5G 光谱同样数量级。

75W 氙灯的比300W 功率光源有更好的测试信噪比图 3-1优化的偏置光设计,满足多缺陷电池的测试需求图 3-2优化的偏置光设计,满足背钝化电池的测试需求图 4 独特的电信号监控功能,用来判断光斑是否正确照射在样品上。

当光斑的照射位置不正确时,比如部分光斑照射在细栅或主栅上时,信号监控窗口的波形就会减弱,最终得到的量子效率就会变低图 5特殊的双光路,双锁相放大器,保证了测试稳定性,长时间测量没有误差图 6 电流分布扫描功能(LBIC ,高精度快速扫描,最小精度 2.5微米主要技术指标其他技术指标1. 测量波长 : 300 nm ~ 1150 nm (最宽可扩展到 300 nm ~ 1800 nm2. 光源系统: 氙灯高输出单色光功率,与 AM1.5G 光谱同等级强度高效率椭圆集光镜系统,具备三轴调整旋钮3. 单色仪: 多光栅单色仪 Czerny - TurnerF/#: 3.9波长分辨率:0.1 nm4. 操作系统: 工业计算机,正版 windows 7操作系统5. 样品台:标准镀金样品台,可定制各种特殊样品台6. 锁相放大器 A: DSP 锁相技术频率范围:1 Hz ~ 120k Hz最大增益:108最大灵敏度:0.1 nV7. 锁相放大器 B : DSP 锁相技术频率范围:1 Hz ~ 120k Hz最大增益:108最大灵敏度:0.1 nV8. 光强监控范围: 300 nm ~1150 nm9. 偏置光模块最高可达到 0 ~ 5 sun的太阳强度1. IQE测量: 反射率测量范围 300 nm ~ 1150 nm 1. 反射率可扩展到250 nm ~ 2500 nm2. 可实现快速反射率功能:300 nm ~ 2500 nmIQE 和 EQE 同步测量功能2. 透射率测量: 透射率测量样品台1. 透射率测量范围300 nm ~ 1150 nm透射率可扩展到 200 nm ~ 1800 nm 3. 自动样品台: 全自动 EQE 测量多点测量,包含 Mapping 扫描扩展光致诱导电流 LBIC 功能扩展快速反射率扫描功能, 1 秒 /点。

太阳能电池量子效率检测单位解释说明以及概述1. 引言1.1 概述太阳能电池是一种通过将光能转化为电能的装置，它已成为可再生能源领域的重要组成部分。

量子效率是衡量太阳能电池性能的重要指标之一，它表示光子被太阳能电池吸收并转化为电子的效率。

了解和评估太阳能电池的量子效率对于研究和优化太阳能电池有着重要意义。

1.2 文章结构本文将首先介绍太阳能电池量子效率检测单位的定义和解释，包括其基本概念和原理。

接着，我们将详细讨论不同的测量方法和原理，以及它们在实际应用中的意义。

然后，我们将针对常见的检测单位进行概述，并对它们的优缺点进行比较分析。

最后，我们将通过一个实验案例研究来验证所介绍的方法和原理，并对结果进行分析与讨论。

最后，在结论部分总结本文内容，并提出未来研究建议与展望。

1.3 目的本文旨在深入探讨太阳能电池量子效率检测单位相关知识，通过对不同方法和原理的介绍和比较，帮助读者全面了解太阳能电池量子效率检测的背景、原理和应用。

通过实验案例研究的展示，读者可以更好地理解和应用相关知识。

同时，本文将为未来的研究提供建议和展望，促进太阳能电池领域的发展与创新。

2. 太阳能电池量子效率检测单位2.1 定义和解释太阳能电池的量子效率是指在特定波长的光照射下，电池能够将光能转化为电能的效率。

量子效率检测单位是用于评估太阳能电池量子效率的一种标准或方法。

量子效率检测单位可以通过测量光照强度、电流和功率之间的关系来确定太阳能电池的性能。

在量子效率检测过程中，使用单色光源以固定波长照射太阳能电池，并记录由光照产生的响应电流。

通过与参考标准进行比较，可以计算出太阳能电池在特定波长下的转换效率。

2.2 测量方法与原理常见的太阳能电池量子效率检测方法包括外部量子效应（EQE）、内部反射与透射光谱（IQER）和消散积分球法（DISS）。

这些方法都基于不同的原理来衡量太阳能电池在不同波长下的转换效率。

外部量子效应（EQE）是最常用且较为准确的方法之一。

太阳能电池性能测试实验报告实验目的：研究太阳能电池的性能表现，并分析其适用范围。

实验原理：太阳能电池是一种将太阳光能转化为电能的设备，其性能直接影响着电能转化的效率。

通过对太阳能电池的性能进行测试，可以更好地了解其工作特性和适用情况。

实验材料：实验所需材料包括太阳能电池板、太阳能光源、电流表、电压表、连接线等。

实验步骤：1. 将太阳能电池板置于太阳能光源下，确保光线充足。

2. 通过连接线将太阳能电池板与电流表、电压表连接。

3. 测量太阳能电池板产生的电流和电压数值，记录下来。

4. 根据记录的数据，计算太阳能电池板的输出功率。

5. 重复多次实验，取平均值以提高实验结果的准确性。

实验数据与结果：经过多次实验测试，得出如下数据：电流值：2.5A、2.3A、2.4A、2.3A、2.5A电压值：5.8V、5.6V、5.9V、5.7V、5.8V通过计算，得出太阳能电池板的平均输出功率为11.65W。

实验结论：根据实验结果可以得出结论：该太阳能电池板的输出功率稳定，适用于户外太阳能电力系统、太阳能充电宝等领域。

同时，通过对太阳能电池板性能的测试，可以帮助我们更好地了解其在不同环境条件下的适用范围，为太阳能电力系统的设计和应用提供参考依据。

实验中遇到的问题及解决方法：在实验过程中，可能会遇到太阳能光源不足、环境温度变化等问题，影响实验结果的准确性。

针对这些问题，可以选择在阳光充足的日子进行实验，控制环境温度，保证实验过程的稳定性。

总结：通过本次太阳能电池性能测试实验，我们对太阳能电池的输出功率和适用范围有了更清晰的认识。

实验结果为太阳能电力系统的设计和应用提供了参考依据，对推动太阳能技术的发展具有一定的意义。

希望未来能够进一步深入研究，不断提高太阳能电池的性能，为可再生能源领域的发展作出贡献。
