第三讲太阳电池原理与主要电池介绍

太阳能电池的结构与工作原理太阳能电池是利用光电效应将光能转化为电能的一种设备。

其结构以及工作原理十分关键，本文将从多方面进行阐述。

一、太阳能电池的结构太阳能电池的主要结构是由P型半导体和N型半导体材料组成的PN结构。

其具体结构如下：（1）P型半导体层：由于P型半导体材料内部原子存在杂质，导致其内部有大量少子分布，因此呈现出正电导特性。

（2）N型半导体层：与P型半导体层相似，N型半导体材料内部原子也存在杂质，导致其内有大量多子分布，因此呈现出负电导特性。

（3）P-N结：当P型半导体层与N型半导体层相结合时，因其电子浓度相反，形成PN结。

PN结中含有少量的杂质离子，如磷、硅、锗等，在室温下可获得稳定性，并形成一定的空间电荷区，即反向漏电区，可以有效防止电子和空穴的复合，从而将光电转换效率提高到最高。

（4）金属电极：在P型半导体的顶部和N型半导体的底部，分别电浆贴附上一层金属电极，以加强电路连通性。

二、太阳能电池的工作原理太阳能电池是通过光电效应实现将光能转换为电能的。

当光线经过太阳能电池表面时，会被吸收，产生光电子激发，使电子跃迁到导带中，形成相应的空穴。

通过PN结的内部电场作用使空穴向P型半导体集中，电子向N型半导体集中，形成电动势。

在外部电路的作用下，电子流进入电路的负载，使得负载发生电流，从而实现转换效果。

在实际应用中，太阳能电池的转换效率与多种因素有关，如太阳能的强度与方向、电池板的温度与表面状况、电池板质量等因素。

同时，太阳能电池的制造也对其转换效率产生重要影响。

通过多样化材质结构的选择，制造出转换效率高、成本低、稳定性好的太阳能电池，对于太阳能电池的推广应用产生了积极推动作用。

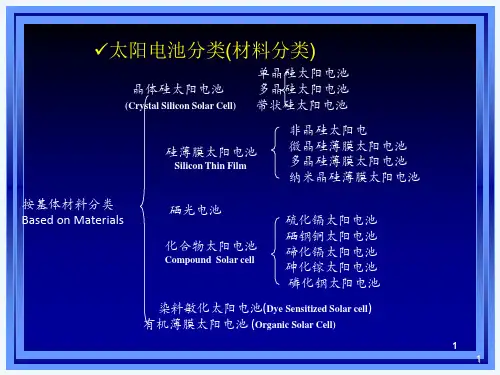

三、太阳能电池的种类太阳能电池种类较多，根据主要材料不同，太阳能电池可分为硅太阳能电池和非硅太阳能电池。

其中，硅太阳能电池占据了市场主导地位，非硅太阳能电池虽然目前市场份额较小，但这种新型太阳能电池的研究及发展有着重要意义。

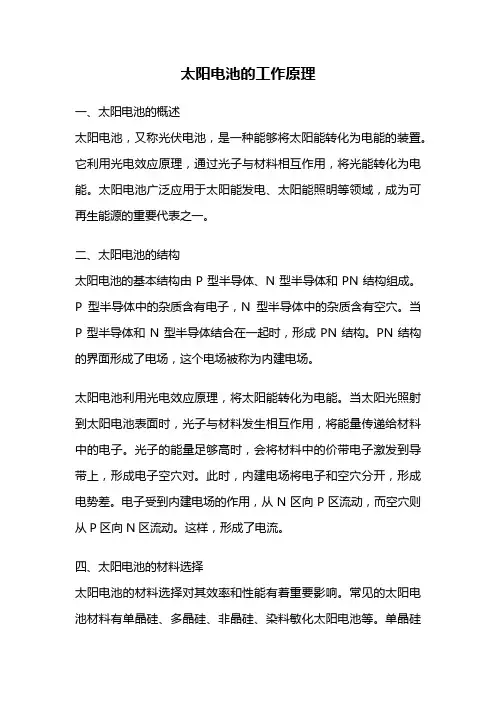

太阳电池的工作原理一、太阳电池的概述太阳电池，又称光伏电池，是一种能够将太阳能转化为电能的装置。

它利用光电效应原理，通过光子与材料相互作用，将光能转化为电能。

太阳电池广泛应用于太阳能发电、太阳能照明等领域，成为可再生能源的重要代表之一。

二、太阳电池的结构太阳电池的基本结构由P型半导体、N型半导体和PN结构组成。

P型半导体中的杂质含有电子，N型半导体中的杂质含有空穴。

当P型半导体和N型半导体结合在一起时，形成PN结构。

PN结构的界面形成了电场，这个电场被称为内建电场。

太阳电池利用光电效应原理，将太阳能转化为电能。

当太阳光照射到太阳电池表面时，光子与材料发生相互作用，将能量传递给材料中的电子。

光子的能量足够高时，会将材料中的价带电子激发到导带上，形成电子空穴对。

此时，内建电场将电子和空穴分开，形成电势差。

电子受到内建电场的作用，从N区向P区流动，而空穴则从P区向N区流动。

这样，形成了电流。

四、太阳电池的材料选择太阳电池的材料选择对其效率和性能有着重要影响。

常见的太阳电池材料有单晶硅、多晶硅、非晶硅、染料敏化太阳电池等。

单晶硅具有高效率和较长的使用寿命，但制造成本较高。

多晶硅制造成本较低，效率稍低。

非晶硅具有较好的光吸收能力，但效率相对低。

染料敏化太阳电池则利用有机染料吸收光能，制造成本低，但效率较低。

五、太阳电池的工作参数太阳电池的工作参数包括开路电压（Voc）、短路电流（Isc）、最大功率点（MPP）等。

开路电压是指在无负载情况下太阳电池的输出电压。

短路电流是指在短路情况下太阳电池的输出电流。

最大功率点是指太阳电池在特定光照强度和温度下输出的最大功率。

太阳电池的工作参数直接影响其输出功率和效率。

六、太阳电池的效率太阳电池的效率是指其将太阳能转化为电能的能力。

太阳电池的效率与其材料、结构、制造工艺、光照强度和温度等因素密切相关。

目前，太阳电池的效率不断提高，单晶硅太阳电池的效率可达到20%以上，染料敏化太阳电池的效率也有所提升。

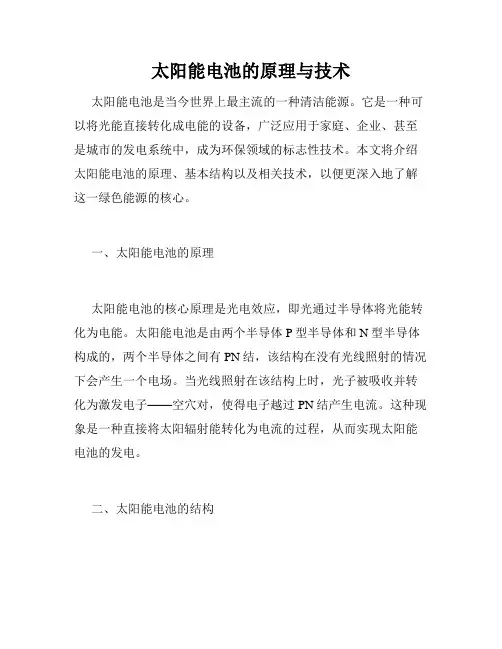

太阳能电池的原理与技术太阳能电池是当今世界上最主流的一种清洁能源。

它是一种可以将光能直接转化成电能的设备，广泛应用于家庭、企业、甚至是城市的发电系统中，成为环保领域的标志性技术。

本文将介绍太阳能电池的原理、基本结构以及相关技术，以便更深入地了解这一绿色能源的核心。

一、太阳能电池的原理太阳能电池的核心原理是光电效应，即光通过半导体将光能转化为电能。

太阳能电池是由两个半导体P型半导体和N型半导体构成的，两个半导体之间有PN结，该结构在没有光线照射的情况下会产生一个电场。

当光线照射在该结构上时，光子被吸收并转化为激发电子——空穴对，使得电子越过PN结产生电流。

这种现象是一种直接将太阳辐射能转化为电流的过程，从而实现太阳能电池的发电。

二、太阳能电池的结构太阳能电池的基本结构由多层组成，其中最重要的层是PN结。

PN结是由P型半导体与N型半导体组合而成，通过加入适量的杂质，使得P型半导体在晶体中掺入适量的氧化物，N型半导体中掺入适量的硼或者磷，实现对电子与空穴的控制，进而产生平衡电势。

这样，当光照射到这个结构上时，电子就会被激发产生电流。

同时，太阳能电池还包括上下两个电极——正极和负极。

正极负责收集电子的电流输出，负极则将电子流转化为电能。

在这个基础上，太阳能电池还需要一个透明的玻璃或塑料外层，以保护PN结和电极不受环境因素的影响。

例如，湿度、温度等因素都会对太阳能电池的效率产生影响，因此需要保护这个外层。

此外，太阳能电池还需要一组电池电路来控制电流和电压等参数，以保证光电转化效率最高。

三、太阳能电池的技术太阳能电池的发展一直处于不断的创新和提高之中。

近年来，先进的太阳能电池技术不断涌现，这使得太阳能电池的效率越来越高，逐渐成为清洁能源市场的主流产品。

1、晶体硅太阳能电池：这是目前市场上使用最多的太阳能电池类型，它的掺杂浓度可以大幅度提高半导体的导电性，提高发电效率。

2、并联电池技术：现代太阳能电池的效率是非常高的，可以达到20%以上。

第3章太阳电池及其组件太阳能光伏发电系统最核心的器件是太阳电池。

太阳电池质量的好坏直接影响太阳能光伏发电系统的输出功率及使用寿命，本章重点讲解太阳电池的原理、特性及种类；太阳电池组件的概念及结构。

3.1 太阳电池3.1.1太阳电池原理太阳电池是利用半导体光生伏打效应（Photovoltaic Effect）的半导体器件。

当太阳光照射到由p型和n型两种不同导电类型的同质半导体材料构成的p-n结上时，在一定条件下，光能被半导体吸收后,在导带和价带中产生非平衡载流子—电子和空穴。

它们分别在p区和n 区形成浓度梯度，并向p- n结作扩散运动，到达结区边界时受p-n结势垒区存在的强内建电场作用将空穴推向p区电子推向n区，在势垒区的非平衡载流子亦在内建电场的作用下，各向相反方向运动，离开势垒区，结果使p区电势升高，n区电势降低，p-n结两端形成光生电动势，这就是p-n结的光生伏打效应。

太阳电池热平衡时的能带见图3.1，太阳电池在光照下p-n结能带见图3.2。

在光照条件下，只要具有足够能量的光子进入p-n区附近才能产生电子─空穴对。

对于晶体硅太阳电池来说，太阳光谱中波长小于1.1μm的光线都可能产生光伏效应。

对于不同材料的太阳电池来说，尽管光谱相应的范围是不同的，但光电转换的原理是一致的。

如图3.3所示，在p-n结的内建电场作用下，n区的空穴向p区运动，而p区的电子向n区运动，最后造成在太阳电池受光面(上表面）有大量负电荷（电子）积累，而电池背光面（下表面）有大量正电荷（空穴）积累。

如在电池上、下表面做上金属电极，并用导线接上负载，在负载上就有电流通过。

只要太阳光照持续不断，负载上就一直有电流通过。

3.1.2太阳电池的基本特性1.太阳电池的输出特性(1)等效电路为了描述太阳电池的工作状态，往往将太阳电池及负载系统用一等效电路来模拟。

在恒定光照下，一个处于工作状态的太阳电池，其光电流不随工作状态而变化，在等效电路中可把它看做是恒流源。
