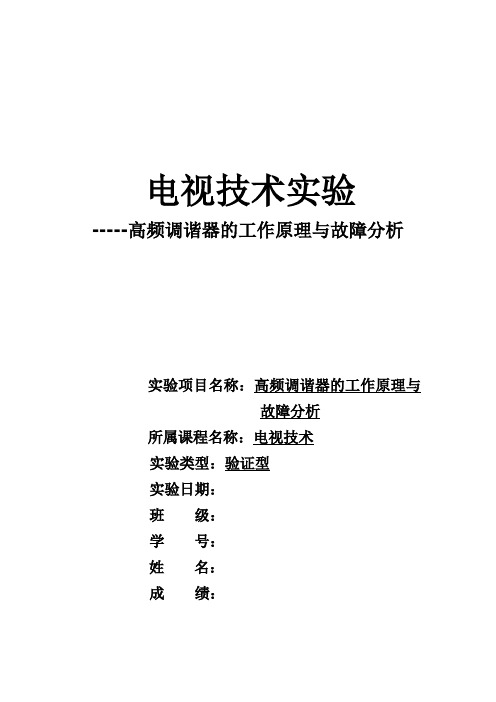

电视技术实验-----高频调谐器的工作原理与故障分析实验项目名称：高频调谐器的工作原理与故障分析所属课程名称：电视技术实验类型：验证型实验日期：班级：学号：姓名：成绩：实验一：高频调谐器的工作原理与故障分析1、实验目的：（1）了解高频调谐器的基本组成及工作原理。
（2）能分析高频调谐器的工作过程。
（3）熟悉高频调谐器的主要故障类型及其产生原因。
2、实验器材：彩色电视机，万用表，维修工具等。
3、实验原理：A、高频调谐器的基本组成：高频调谐器俗称高频头，主要由高频放大、本机震荡、混频等电路组成，封装在一个金属屏蔽罩内，并通过引脚焊接在线路板上。
B、工作原理：（1）AGC 端口：高效自动增益控制电压输入端口，正常工作时电压2.5 V，变化范围0.5～4 V，TV 为小（弱）信号时，电压高、增益大。
（2）TU 端口：内部调谐电压输出端口，外部NC（空），通常供调谐电压监测；（3）SAS 端口：I2C 总线通讯“从地址”选择端口。
端口电压等于（O～0.1 V）·Vcc 时，写从地址C0HEX，读从地址C1 HEX；端口电压等于（0.4～0.6 V）·Vcc 时，写/ 读从地址C4/C5 HEX；端口电压等于（0.9～1 V)·Vcc 时，写/ 读从地址C6/C7 HEX。
可见有三个从地址供选择。
（4）SCL 端口：I2C 总线时钟线。
（5）SDA 端口：I2C 总线数据线，双向传送。
（6）NC 端口：内部空脚。
（7）BM 端口：高频头电源供电端口5 V。
（8）NC 端口：内部空脚。
（9）（30）脚端口：最高调谐电压输入端口，30～33 V。
(10)GND 端口：接地端口。
(11)IF 端口：中频TV 信号输出端口。
ETA-SFO3 内部电路除SN761672A 之外，有三个频段UHF、VHF—H、VHF—L 独立的通道：由双栅场效应管V1、V2、V3 为核心的三组独立高频调谐放大器，分别由SN761672A 的（25）、（23）、（22）脚输出电压（3.9 V）为双栅场效应的G1 电极提供偏置电压进行频段切C、工作过程：（1）信号流程。
1.2隔行扫描是如何进行扫描的？采用隔行扫描有什么优点？我国广播电视扫描参数有哪些？隔行扫描就是把一帧图像分成两场来扫描。
第一场扫描13579等奇数行，形成奇数场图像，然后进行第二场扫描时，才插进2468,10等偶数行，形成偶数场图像。
扫描方式的帧频较低，电子束扫描图像时所占的频带宽度较窄,约6MHz,对电视设备要求不高，因此，是目前电视技术中广泛采用的方法我国广播电视扫描参数,(隔行扫描方式)行周期:Th=64us 行频:15625Hz行正程:T sh=52us 行逆程:Trh=12us场周期:Tv=20ms 场频:fv=50Hz场正程:T sv=18.4ms 场逆程Trv=1.6ms帧周期:Tz=40ms 帧频:25Hz每帧行数:Z=625(正程575行,逆程50行)每场行数:Z=312.5行(其中:正程287.5行,逆程25行)全电视信号中各辅助脉冲参数如下：行消隐脉宽12us 行同步脉宽：4.7us场消隐脉宽：1612us 场同步脉宽：160us模脉冲脉宽：4.7us 均衡脉冲宽：2.35us我国电视信号的辐射电平：同步电平：100%消隐电平72.5-77.5%白电平：10%-12.5%1.3黑白全电视信号由哪些信号组成？各有什么作用？规定的参数值是什么？黑白全电视信号又称为视频信号,它包括图像信号,复合消隐信号和复合同步信号.图像信号反映了电视系统所传送图像的信息,是电视信号中的主体,它是在行扫描正程期内传送的.复合消隐信号的作用是消除回扫线使图像清晰.复合同步信号的作用是使重现图像和摄取图像同步,正确重现图像并使它稳定.复合同步信号由,行同步信号,场同步信号,横脉冲和前后均衡脉冲组成1.4何谓电视系统图像分解力？垂直分解力与水平分解力分别取决于什么？分解力是指电视系统分解与综合图像细节的能力。
沿图像垂直方向所能分解的黑白线数称为电视系统的垂直分解力。
电视系统理想的垂直分解力等于有效扫描行数。

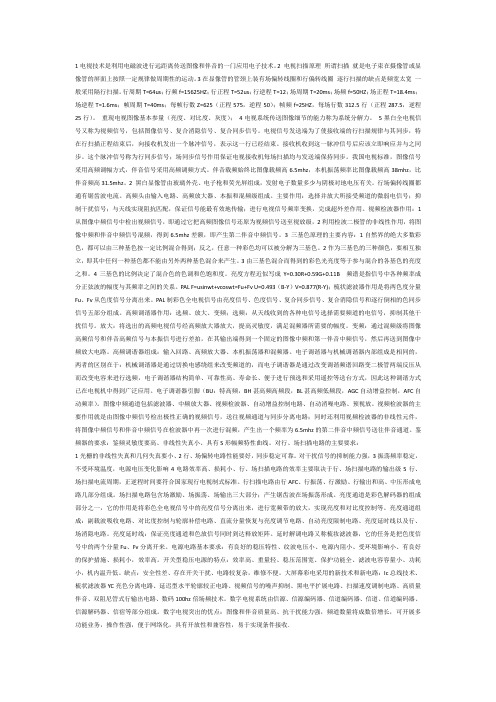

1电视技术是利用电磁波进行远距离传送图像和伴音的一门应用电子技术。
2 电视扫描原理所谓扫描就是电子束在摄像管或显像管的屏面上按照一定规律做周期性的运动。
3在显像管的管颈上装有场偏转线圈和行偏转线圈逐行扫描的缺点是频宽太宽一般采用隔行扫描。
行周期T=64us；行频f=15625HZ；行正程T=52us；行逆程T=12；场周期T=20ms；场频f=50HZ；场正程T=18.4ms；场逆程T=1.6ms；帧周期T=40ms；每帧行数Z=625（正程575，逆程50）；帧频f=25HZ，每场行数312.5行（正程287.5，逆程25行）。
重现电视图像基本参量（亮度、对比度、灰度）；4电视系统传送图像细节的能力称为系统分解力。
5黑白全电视信号又称为视频信号，包括图像信号、复合消隐信号、复合同步信号。
电视信号发送端为了使接收端的行扫描规律与其同步，特在行扫描正程结束后，向接收机发出一个脉冲信号，表示这一行已经结束。
接收机收到这一脉冲信号后应该立即响应并与之同步。
这个脉冲信号称为行同步信号；场同步信号作用保证电视接收机每场扫描均与发送端保持同步。
我国电视标准，图像信号采用高频调幅方式，伴音信号采用高频调频方式。
伴音载频始终比图像载频高6.5mhz，本机振荡频率比图像载频高38mhz，比伴音频高31.5mhz。
2 黑白显像管由玻璃外壳、电子枪和荧光屏组成，发射电子数量多少与阴极对地电压有关。
行场偏转线圈都通有锯齿波电流。
高频头由输入电路、高频放大器、本振和混频级组成。
主要作用：选择并放大所接受频道的微弱电信号；抑制干扰信号；与天线实现阻抗匹配，保证信号能最有效地传输；进行电视信号频率变换，完成超外差作用。
视频检波器作用：1从图像中频信号中检出视频信号，即通过它把高频图像信号还原为视频信号送至视放级，2利用检波二极管的非线性作用，将图像中频和伴音中频信号混频，得到6.5mhz差额，即产生第二伴音中频信号。
3 三基色原理的主要内容：1自然界的绝大多数彩色，都可以由三种基色按一定比例混合得到；反之，任意一种彩色均可以被分解为三基色。
一、实验目的1. 了解电视技术的基本原理和组成；2. 掌握电视信号的生成、传输和接收过程；3. 熟悉电视设备的使用方法和调试技巧；4. 培养学生的实践操作能力和团队合作精神。
二、实验器材1. 电视发射机；2. 电视接收机；3. 信号发生器；4. 同轴电缆；5. 调制解调器；6. 实验平台。
三、实验原理电视技术是利用电磁波传输图像和声音的一种技术。
本实验主要研究电视信号的生成、调制、传输、解调及接收过程。
1. 电视信号的生成：通过摄像机将图像信号和声音信号转换成电信号；2. 电视信号的调制：将电信号调制到高频载波上，便于传输；3. 电视信号的传输：通过同轴电缆或无线传输；4. 电视信号的解调：将调制信号还原为原始信号；5. 电视信号的接收：通过电视接收机接收并还原图像和声音。
四、实验步骤1. 实验一：电视信号生成（1）连接摄像机、信号发生器和电视发射机；（2）调整摄像机参数，使图像和声音信号正常输出；（3）观察电视发射机输出信号，确保信号稳定。
2. 实验二：电视信号调制（1）连接调制解调器、电视发射机和信号发生器；（2）调整调制解调器参数，使信号调制成功；（3）观察电视发射机输出信号，确保调制信号稳定。
3. 实验三：电视信号传输（1）连接同轴电缆，将电视发射机与信号发生器连接；（2）调整信号发生器参数，模拟实际传输环境；（3）观察电视接收机接收到的信号，确保信号稳定。
4. 实验四：电视信号解调（1）连接调制解调器、电视接收机和信号发生器；（2）调整调制解调器参数，使信号解调成功；（3）观察电视接收机接收到的信号，确保解调信号稳定。
5. 实验五：电视信号接收（1）连接电视接收机，调整接收参数；（2）观察电视接收机接收到的图像和声音，确保信号稳定。
五、实验结果与分析1. 实验一：电视信号生成成功生成电视信号，图像和声音质量良好。
2. 实验二：电视信号调制成功调制电视信号，信号稳定。
3. 实验三：电视信号传输信号在传输过程中稳定，未出现衰减。
一、实验目的1. 了解电视的成像原理和组成结构。
2. 掌握电视接收、解码、显示等过程。
3. 分析电视信号传输的原理和方法。
二、实验器材1. 电视一台2. 电视遥控器一个3. 电脑一台4. 视频信号发生器一台5. 万用表一个三、实验步骤1. 观察电视成像原理（1）打开电视，观察屏幕显示的图像，了解电视的成像原理。
（2）通过查阅资料，了解电视成像的基本原理，如荧光屏、电子枪、偏转线圈等。
2. 分析电视组成结构（1）观察电视外观，了解电视的组成结构，如显示屏、机箱、电路板等。
（2）通过查阅资料，了解电视各部分的名称、作用和相互关系。
3. 掌握电视接收、解码、显示过程（1）使用电视遥控器，观察电视的接收、解码、显示过程。
（2）通过查阅资料，了解电视信号接收、解码、显示的具体过程。
4. 分析电视信号传输原理和方法（1）使用视频信号发生器，模拟电视信号传输过程。
（2）观察电视接收到的信号，分析电视信号传输的原理和方法。
5. 测量电视信号传输质量（1）使用万用表，测量电视信号传输过程中的电压、电流等参数。
（2）分析测量结果，评估电视信号传输质量。
四、实验结果与分析1. 观察电视成像原理通过观察电视屏幕显示的图像，了解到电视成像的基本原理是荧光屏受电子束照射后发光，从而形成图像。
2. 分析电视组成结构电视由显示屏、机箱、电路板等组成，其中显示屏负责显示图像，机箱用于固定和散热，电路板负责处理信号。
3. 掌握电视接收、解码、显示过程电视接收、解码、显示过程如下：（1）接收：电视天线接收来自电视台的信号，将模拟信号转换为数字信号。
（2）解码：电视解码器将数字信号转换为图像信号和声音信号。
（3）显示：电视显示屏将图像信号转换为图像，扬声器将声音信号转换为声音。
4. 分析电视信号传输原理和方法电视信号传输原理是利用电磁波将信号从电视台传输到用户家中。
传输方法有地面波传输、卫星传输、有线传输等。
5. 测量电视信号传输质量通过测量电压、电流等参数，评估电视信号传输质量。
广播是在有线电声技术和无线电通讯技术的基础上发明和产生的。
先有有线广播，后有无线广播。
1875年,贝尔发明了有线电话机。
1880年，俄国人奥霍罗维奇研制成功用导线把剧院里的音乐节目传输出去的播音设备。
1890年夏天，在美国萨拉托加的大联盟旅馆，有800人通过电话欣赏了在梅蒂逊广场花园举行的音乐会，还有其它地方传送的舞曲和朗诵等。
1893年，匈牙利人西奥多.普斯卡把布达佩斯市700多条电话线连接起来，定时报告新闻，被称为“电话报纸”。
有线广播从此产生。
无线电广播在技术上源于现代无线电子学和无线电通讯的发明。
发现磁能吸铁、指南：战国时期(前475)发现电变磁：奥斯特(1820)发明电磁铁：斯特詹(1825)发现磁变电：法拉第(1831)建立电磁理论：麦克斯韦(1865)证实电磁波的存在：赫兹(1888)麦克斯韦和赫兹的科学成就为把电报、电话从有线推进到无线阶段，为无线电广播的发明作了理论和实验上的准备。
为无线电通讯进入实用阶段做出重要贡献的是俄国的物理学家波波夫和意大利的发明家马可尼。
1895年马可尼在与一点七公里外的山间，实现了第一次通讯联系。
1896年，在邮电部大楼顶上与相距近三千米外的银行大楼实现了通讯联系。
1901年2月马可尼在英属牙麦加的康沃尔建成了一座170英尺高的电波发射塔，然后他带领助手肯普和佩基来到利物普港，准备乘船横渡大西洋到纽芬兰去接收康沃尔电台发出的信号。
马可尼的电波一下子就飞出了三千七百公里，在大西洋的上空，人类第一次建起了通讯的桥梁。
世界各国的报纸都用头条发了这条惊人的消息。
1909年马可尼因此而获得了诺贝尔奖金。
同一时间，波波夫也开始无线电通讯研究。
1891年，赫兹发现电磁波的消息传到俄国，他被强烈地吸引住了。
1894年，波波夫制成了一台无线电接收机，他第一次在接收机上使用了天线。
这也是世界上的第一根天线。
1895年5月7日，在彼得堡俄国物理化学会的物理分会上，波波夫宣读了论文《金属屑同电振荡的关系》，并且表演了他发明的无线电接收机。
电视技术实验
实验题目：高频调谐器的工作原理与故障分析实验时间：2013.04.08
姓名：王开华
班级：信息10-2
学号：23
实验一：高频调谐器的工作原理与故障分析
1、实验目的：
（1）了解高频调谐器的基本组成及工作原理。
（2）能分析高频调谐器的工作过程。
（3）熟悉高频调谐器的主要故障类型及其产生原因。
2、实验器材：彩色电视机，万用表，维修工具等。
3、实验原理：高频调谐器的作用及性能要求
（1）．高频调谐器的作用
高频调谐器的主要作用是接收所需收看频道的高频电视信号，并将高频电视信号转换为中频电视信号输出.
根据其工作原理，可分解为四大基本作用：
1）选台：由输入电路选出要接收频道的高频电视信号；
2）放大：由高频放大器放大所接收的高频电视信号；
3）混频：将高频电视信号与本机振荡信号在混频电路中进行混频，并选出中频电视信号（IF）；
4）RFAGC：可实现高放级的自动增益控制，以保证输出的中频电视信号幅度稳定。
高频调谐器的电路结构组成框图如图5-4所示，图4－5是高频头外接端口示意图，与之对应的TDQ-1型电调谐高频头内部的信号流程图如图6-6所示，它由VHF调谐器和UHF调谐器组成。
VHF调谐器由输入回路、高频放大器、本振电路和混频电路组成；UHF调谐器同样由输人回路、高频放大器和变频电路组成。
整个装置屏蔽在一个金属小盒内。
4、实验步骤：高频调谐器是电视机电路的最前端部分，这部分电路一旦出现了故障，将直接影响电视机的收看质量或者无图无声。
同时高频调谐器在其发展过程中，先后经历了机械式和电调谐式两大类。
目前的彩色电视机己无一例外地全是采用电调谐式高频头。
电调谐式高频头义可分为电压合成式和频率合成式两种。
1.鉴别调谐器IF端子至图像中放以后是否正常；
2.试验做选台操作，测调谐器各端子电压.若不正常，则属调谐接口（预置器）或电源故障。
（1）V/U段都收不到台，故障在调谐器U段，V段公共通道，如V段混频器可能损坏；
（2）V段或U段都收不到台，则为V段或U段本振停振，高放损坏，通道有
断路或短路故障；
（3）V段低端有台，高端无台，则为高段切换二极管及电路故障；
（4）收台不稳，则除调谐电压通路、AFT电压通路故障外可能是有关调谐元件性能变坏。
高频调谐器故障维修
高频调谐器涉及天线、馈线、频段切换电路、调谐电压及调谐电压形成电路、RF AGC电路、微处理器等部分。
高频调谐器在检修过程中，主要需正确判断故障是在高频调谐器内部还是在外围电路。
高频调谐器内部发生故障采用更换高频调谐器方法解决，检修重点放在判断外围电路上出现的故障。
检修高频电子调谐器时的注意事项如下：
（1）彩色电视机采用的高频调谐器均为一体化结构，高频调谐器部分的许多故障往往是由于它的外围供电电路的故障而引起的。
在对外围电路确认无故障之前，一般不要急于打开铁皮罩盖，因为多次开合容易松动而引起接触不良，留下隐患。
因此，检修时一般不打开调谐器，通常只需判断出不是外电路坏，而是高频调谐器坏，换一个新的同一型号的调谐器即可。
（2）检修时须首先弄清楚调谐器的各个引出脚的功能。
1．高频调谐器的常见故障现象
电子高频调谐器的常见故障如下：
（l）有光栅、无图像、无伴音，各频段都收不到电台，有浓密噪波粒子。
（2）VHF（或UHF）频段有光栅、无图像、无伴音、有浓密噪波粒子。
（3）某频段有光栅、无图像、无伴音、有浓密噪波粒子，接收其他频段节目信号正常。
（4）某一频段的中高频端或低频端收不到电视广播节目。
（5）某一频段收不到哒节目。
（6）图像淡薄、雪花噪波粒子浓密。
（7）图像上部扭曲，图像不稳定。
（8）跑台（又叫频飘）。
现象为：刚开机时收看正常，一段时间后信号逐渐变弱，直至消失；若再次选择该台，图像和伴音可重现，过一段时间再次消失。
（9）整机灵敏度差，荧光屏上噪波点很严重。
2．高频调谐器的常见故障分析
（1）有光栅、无图像、无伴音，各频段都收不到电台，有浓密噪波粒子的故障原因是：有光栅说明电视机扫描电路工作正常；有浓密噪波粒子说明图像中放及视放电路工作正常。
故障一般在各频段的公共部分电路，如VHF频道的混频电路，它又兼作UHF频段的第一中放电路，该电路损坏会造成各频段都收不到电台；另外 RF AGC电路，当 RF AGC电压低于2V时，就会出现各频段都收不到电台的故障；还有天线、馈线断线、脱落等也会造成此故障。
（2）VHF（或UHF）频段有光栅、无图像、无伴音、有浓密噪波粒子的故障
原因是：此故障说明它们的公共部分电路工作正常，而它们各自的电路如VHF（或UHF）的本振电路或高放电路和输入回路发生故障。
（3）某频段有光栅、无图像、无伴音、有浓密噪波粒子，接收其他频段节目信号正常的故障
原因是：主要是波段转换电路引起的故障。
应特别检查在某频段工作时，
BL 、BH、BU的工作电压值是否为0V或12V，以及N601的工作情况是否正常。
（4）某一频段中高频端或低频端收不到电视广播节目的故障
原因是：主要应检查调谐电压。
通常可焊开调谐电压BT的连线，测量调谐电压，若达0.5~30V的正常范围，则故障在调谐器；反之，故障在供电路。
（5）图像淡薄、雪花噪波粒子浓密的故障
原因是：高放通道出现故障。
如 RF AGC电压失常，调谐器内部高放级故障或内部变容二极管故障，RF AGC电压失常可进一步检查原因，调谐器故障则应该更换新的。
（6）图像上部扭曲，图像不稳定的故障
原因是：由 RF AGC电压失控而造成。
重点可检查中放输出的RF AGC电压是否正常，RF AGC滤波电容是否工作正常，RF AGC控制电位器接触是否良好等。
（7）跑台的故障
原因是：外部电路故障——AFC供电的外部电路，焊开AFC引脚，测量调谐电压，如果仍不稳定，则确定为外部原因，需进一步检查。
内部电路故障——上述测量调谐电压仍不稳定，则关机，并用万用表 R × 10kΩ档测BT脚对地漏电阻（红表笔接地，黑表笔接BT脚）——表针指示为∞时则正常；若阻值降低，则说明有漏电（如变容二极管损坏。
去耦电容器漏电等），需更换高频头。
（8）整机灵敏度低，荧光屏上噪波点严重，造成此类故障的
原因可能是：①高放AGC电压失常；②调谐器内某一变容二极管特性不好；③高放电路有故障。
当高放AGC电压异常时，轻则灵敏度降低，彩色时有时无，图像不稳或扭曲，荧光屏上有较严重的噪波点；重则出现无图像的故障现象。
检测时可先让电视机不接收电视台信号（置于空频道），测量高放AGC电压的静态值，一般应为7~8 V。
如果电压异常，可调节中放通道中的专用电位器，使高放AGC 电压改变，若调节无效、电压不变，则故障在高放AGC电压供给电路，也可能是中放通道集成电路或解码电路等出现故障。
3．高频调谐器的检测
电子调谐器在出厂前和在排除故障后，都应进行检测，使其达到电子调谐器的主要技术指标和幅频特性曲线要求。
（1）电子调谐器的参数指标
①接收频率范围：VHF（1~5频道）48．5~92MHz； VHF（6~12频道）167~223MHz；UHF（13~68频道）470~870MHz
②中频频率：图像中频38MHz；伴音中频31.5MHz；色度中频33.57MHz。
③输入、输出阻抗：75Ω不平衡式。
④电子调谐器各使用端子静态电压值。
28
（2）电子调谐器总特性曲线和RF AGC控制性能的检测
①BT-3扫频仪的校正：接通BT-3电源，预热15min；调节辉度、聚焦旋钮得到亮度合适、聚焦清晰的扫描基线。
然后将扫频仪“Y轴衰减”置于“1”，两个“输出衰减”均置于“0”dB。
把输出匹配探头和输入检波探头的触针及外壳分别连接在一起，凋整Y轴增益旋钮，使BT-3扫频仪基线与扫描线间距为5格。
②按图4-10所示的连接检测电路。
BT-3扫频仪输出探头接至电子调谐器的输入端，BT-3扫频仪输入检波探头接至电子调谐器中频输出端。
图4-10 电子调谐器检测连接图
③检测电子调谐器幅频特性曲线。
接通电源，使电子调谐器各端子加上合
适的直流电压。
调整BT-3扫频仪的旋钮，检测各频段、各频道的幅频特性曲线。
理想的幅频特性曲线如图6-2所示。
④检测 RF AGC控制性能。
在检测到幅频特性曲线后调节输出衰减
旋钮，然后调节RF AGC电压值，在检测波形幅度不变（保持5格）的情况下，从BT-3扫频仪“输出衰减”旋钮位置读出衰减量，从而检测出该频道的 RF AGC 控制性能。
5、实验小结：
高频调谐器维修更换注意事项
1.更换元器件前必须切断电源；
2.更换的元器件必须与拆下来一样；。
