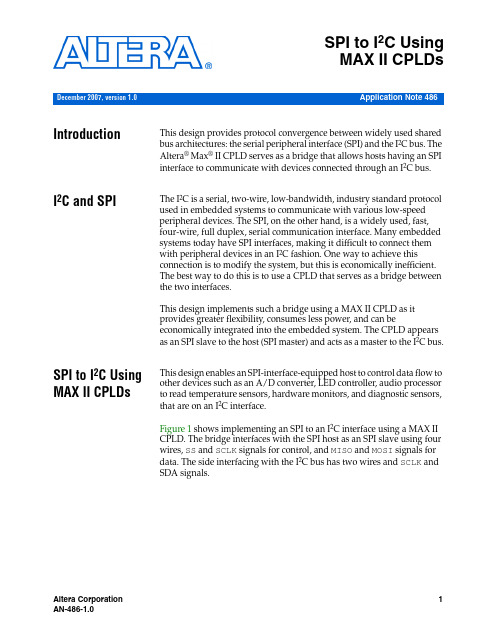

Application Note 486SPI to I 2C Using MAX II CPLDs IntroductionThis design provides protocol convergence between widely used shared bus architectures: the serial peripheral interface (SPI) and the I 2C bus. The Altera ® Max ® II CPLD serves as a bridge that allows hosts having an SPI interface to communicate with devices connected through an I 2C bus.I 2C and SPIThe I 2C is a serial, two-wire, low-bandwidth, industry standard protocol used in embedded systems to communicate with various low-speed peripheral devices. The SPI, on the other hand, is a widely used, fast, four-wire, full duplex, serial communication interface. Many embedded systems today have SPI interfaces, making it difficult to connect them with peripheral devices in an I 2C fashion. One way to achieve this connection is to modify the system, but this is economically inefficient. The best way to do this is to use a CPLD that serves as a bridge between the two interfaces.This design implements such a bridge using a MAX II CPLD as it provides greater flexibility, consumes less power, and can be economically integrated into the embedded system. The CPLD appears as an SPI slave to the host (SPI master) and acts as a master to the I 2C bus.SPI to I 2C UsingMAX II CPLDsThis design enables an SPI-interface-equipped host to control data flow to other devices such as an A/D converter, LED controller, audio processor to read temperature sensors, hardware monitors, and diagnostic sensors, that are on an I 2C interface.Figure 1 shows implementing an SPI to an I 2C interface using a MAX II CPLD. The bridge interfaces with the SPI host as an SPI slave using four wires, SS and SCLK signals for control, and MISO and MOSI signals for data. The side interfacing with the I 2C bus has two wires and SCLK and SDA signals.December 2007, version 1.0Figure1.Implementing an SPI to I2C Interface Using a MAX II CPLDSPI InterfaceThe SPI bus normally has only one master and many slaves connected toit. The CPLD bridge acts as one of the slaves to the SPI master device.Figure2 shows the SPI timing diagram. Table1 shows the SPI interfacepin descriptions.Figure2.SPI Timing DiagramThe SPI host sends:■command register (8 bit)■data in (8 bit)The SPI host receives:■status register (8 bit)■data out (8 bit)The SPI word length is fixed at 16 bits. CPOL =0 and CPHA =1, as indicated in Figure 2. In every SPI word, the command register dictates the functions on the I 2C bus and the data in holds the data to be sent by the I 2C bus. Similarly, the last bit of the status register is the acknowledge bit and the data out is the data received over the I 2C line in the previous I 2C cycle.At the end of every SPI bus, the slave select line goes high, indicating a word complete and, per the value of command register at that time, an I 2C bus cycle is executed. After a fixed delay, depending on the frequency of the I 2C SCL, another SPI word can be sent. The minimum delay between two SPI words is the I 2C SCL clock frequency.Table 1.SPI Interface Pin DescriptionsSignal Purpose Direction SS Slave select Input (active low)SCLK SPI clock Input MISO Master-in Slave-out Output MOSI Master-out Slave-in OutputI 2C Interface The CPLD bridge acts as a master to the I 2C bus. Since the purpose of this design is to provide an interface between an SPI master and an I 2C slave device, multi-master support is not provided on the I 2C bus. Table 2 shows the I 2C interface pin descriptions.The I 2C functions are carried out based on the command register value received from the SPI side. The significance of the value stored in the command register is shown in Table 3.The data read in a particular I 2C transaction is stored in the data out register and is read by the SPI master in its next SPI transaction. The last command word, 00000000 (b), is required for the SPI master to read the value of status and data out registers without doing anything on the I 2C bus. The I 2C command format is shown in Figure 3.Figure 3.I 2C Command Format Table 2.I 2C Interface Pin Descriptions Signal Purpose Direction SCLK I 2C serial clock Output SDA I 2C data bus Bidirectional Table 3.I 2C Commands Command Register Purpose on the I 2C Line Data In Register 10000000Start/repeat start Slave address + R/W 01000000Write a byteData to be written 00100000Read a byte Don’t care 00010000Stop Don’t care 00000000Null, wait state Don’t careImplementationThis design can be implemented with an EPM240 or any other MAX II CPLD. Implementation involves using this design source code and allocating the appropriate signal and control lines to the general purpse I/O (GPIO) lines of the MAX II CPLD. An SPI master and an I 2C slave are additional resources required to demonstrate this implementation.The following steps detail the demonstration using the MDN-B2 board, a PC parallel-port-based SPI environment created using Freescale’s SPIGen software (along with suitable parallel port interfacing hardware), and an I 2C slave battery gauge module (supplied with the MDN-B2).Table 4 shows the EPM240G pin assignments.1Unused pins are assigned as input tri-stated in the Quartus ® II software’s device and pin option settings. SPI_sclk is assigned a 2.5-V Schmitt Trigger input in the I/O standards column in the Quartus II software during pin assignment. The Assignment Editor in the Quartus II software is used to enable Auto Open Drain on the I2C_scl and I2C_sda pins. Compile the design after turning on the appropriate settings.Design Notes To demonstrate this design on the MDN-B2 demo board, complete the following:1.To set up the SPI environment using a PC and its parallel port, download SPI emulation software such as the SPIGen from Freescale. This software is available for free download after accepting Freescale’s terms and conditions of use and free registration. Table 4.EPM240G Pin Assignments Pin Assignments Signal Pin I2C_scl :Pin 39I2C_sda Pin 40SPI_cs Pin 95SPI_miso Pin 91SPI_mosi Pin 92SPI_clk Pin 96f Visit the following website to download the SPI emulation software:/files/soft_dev_tools/software/device_drivers/SPIGen.html2.Once you register, download and install SPIGen. You will need toconfigure it to suit your application and work with theParallelport-to-SPI dongle that is provided with the MDN-B2 demoboard.3.Open the SPIGen software and click the Configure menu. SelectEdit Configuration. In the General tab, verify the default PortAddress is the correct port address of the parallel port in your PC. Ifit is not, select the correct option. You can find your PC’s parallelport address by looking at the settings in Control Panel > System >Hardware > Device Manager > Ports > ECP Printer Port (LPT1) >Resources.Figure4 shows the demo arrangement.Figure4.Demo Arrangement4.Select a 16-bit format and choose to display the SPI values inhexadecimal (Intel-Format) file (.hex) format.5.Configure the SPI Pins tab by completing the following:a.Leave the pin assignments in their default settings (ChipSelect:2, Data In: 3, Data Out: 12, and Clock: 4).b.Leave Bit Order in its default MSB is sent first setting.c.Change Chip Select to High when asserted.d.Change Data In and Data out to Low = 1.e.Change the SPI Type to Type 4.f.Click Apply and OK to return to the main SPIGen screen.6.Connect the Parallelport-to-SPI dongle to the parallel port of yourPC. Use a parallel port extension cable to make it more convenient to connect the dongle to the demo board. The parallel-port-based SPI environment is now ready to use.7.Turn on the power to the demo board (using slide switch SW1).Download the design to the MAX II CPLD through the JTAG header JP5 on the demo board and a conventional programming cable(ByteBlaster™II or USB-Blaster™).8.Keep SW4 on the demo board pressed before and during the start ofthe programming process. Once complete, turn off the power and remove the JTAG connector.9.Mount the DS2745 I2C battery gauge module (provided with theMDN-B2 demo board) on JP3 of the demo board. Ensure the redmark on the module matches pin#1 on JP3.10.Connect the Parallelport-to-SPI dongle to the demo board.11.Connect the 6-pin connector on the dongle’s pigtail wire to the JP8on the demo board. Ensure the red wire on this 6-pin connectormatches pin#2 on JP8.1Note that JP8 is a 10x2 pin header; this 6-pin connector will only occupy a portion of JP8.12.Turn on the demo board using slide switch SW1.13.Table5 indicates the sequence of the .hex data to send using theWord to Send (DI) field in the SPIGen software.Table5.SPI “Data to Send” in Hex Using SPIGen (Part 1 of2)Signal Direction Command/DataSend (DI)80 90 (start + slave address)Send (DI)40 0C (write + memory addr)Receive (DO)01 00 (ack)Send (DI)80 91 (start + slave address)e the .hex data from Table 5 and click Send Once each time you want to send the SPI data. Verify the acknowledgment data is received.15.Observe the battery gauge data received. It is received in two parts, giving the MSB 8-bits data first and the LSB 3-bit data next (last row).16.Vary the yellow preset on the battery gauge module and observe the varying data received. The yellow preset varies the input voltage to the battery gauge chip (Maxim DS2745) which provides the voltage readings through its I 2C interface and in 11-bit 2’s complement form. fFor more information, refer to:/quick_view2.cfm/qv_pk/4994Source CodeThis design has been implemented in Verilog and successful operation has been demonstrated using the MDN-B2 demo board, as referenced in the documentation. The source code, testbench, and complete Quartus II project are available at:/literature/an/an486_design_example.zip ConclusionAs illustrated by this design, MAX II CPLDs are a great choice to implement industry standard interfaces such as the SPI and I 2C. Their low power, easy power sequencing, and internal oscillator make them ideal programmable logic devices to implement interface converter applications such as the SPI to I 2C.Receive (DO)01 00 (ack)Send (DI)20 00 (read)Receive (DO)01 ?? (ack + MSB data)Send (DI)00 00 (do nothing)Receive (DO)01 ?? (ack + LSB data)Table 5.SPI “Data to Send” in Hex Using SPIGen (Part 2 of 2)Signal Direction Command/DataReferenced Documents This application note references the following documents:■/literature/an/an486_design_example.zip ■/files/soft_dev_tools/software/device_dri vers/SPIGen.html■/quick_view2.cfm/qv_pk/4994Additional Resources The following are additional resources for this application note:■MAX II CPLD home page:/products/devices/cpld/max2/mx2-index.jsp■MAX II Device Literature page:http://www.altera.-com/literature/lit-max2.jsp■MAX II Power-Down Designs:/support/examples/max/exm-power-down.html■MAX II Application Notes:AN 428: MAX II CPLD Design GuidelinesAN 422: Power Management in Portable Systems Using MAX II CPLDsDocumentRevision HistoryTable6 shows the revision history for this application note.Table6.Document Revision HistoryDate and DocumentVersionChanges Made Summary of ChangesDecember 2007,v1.0Initial release.—101 Innovation DriveSan Jose, CA 95134 Technical Support: /support Literature Services: literature@ Copyright © 2007 Altera Corporation. All rights reserved. Altera, The Programmable Solutions Company, the stylized Altera logo, specific device designations, and all other words and logos that are identified as trademarks and/or service marks are, unless noted otherwise, the trademarks and service marks of Altera Corporation in the U.S. and other countries. All other product or service names are the property of their re-spective holders. Altera products are protected under numerous U.S. and foreign patents and pending applications, maskwork rights, and copyrights. Altera warrants performance of its semiconductor products to current specifications in accordance with Altera's standard warranty, but reserves the right to make chang-es to any products and services at any time without notice. Altera assumes no responsibility or liability arising out of the application or use of any information, product, or service describedherein except as expressly agreed to in writing by Altera Corporation. Altera customersare advised to obtain the latest version of device specifications before relying on any pub-lished information and before placing orders for products or services.。

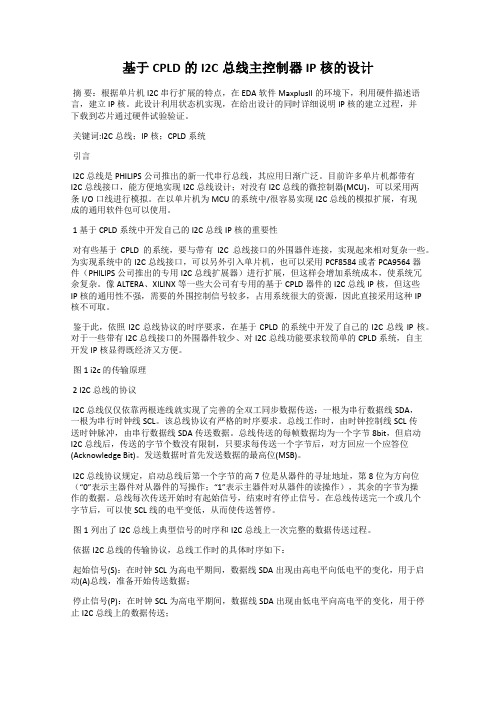

基于CPLD的I2C总线主控制器IP核的设计摘要：根据单片机I2C串行扩展的特点，在EDA软件MaxplusII的环境下，利用硬件描述语言，建立IP核。
此设计利用状态机实现，在给出设计的同时详细说明IP核的建立过程，并下载到芯片通过硬件试验验证。
关键词:I2C总线；IP核；CPLD系统引言I2C总线是PHILIPS公司推出的新一代串行总线，其应用日渐广泛。
目前许多单片机都带有I2C总线接口，能方便地实现I2C总线设计；对没有I2C总线的微控制器(MCU)，可以采用两条I/O口线进行模拟。
在以单片机为MCU的系统中/很容易实现I2C总线的模拟扩展，有现成的通用软件包可以使用。
1 基于CPLD系统中开发自己的I2C总线IP核的重要性对有些基于CPLD的系统，要与带有I2C总线接口的外围器件连接，实现起来相对复杂一些。
为实现系统中的I2C总线接口，可以另外引入单片机，也可以采用PCF8584或者PCA9564器件（PHILIPS公司推出的专用I2C总线扩展器）进行扩展，但这样会增加系统成本，使系统冗余复杂。
像ALTERA、XILINX等一些大公司有专用的基于CPLD器件的I2C总线IP核，但这些IP核的通用性不强，需要的外围控制信号较多，占用系统很大的资源，因此直接采用这种IP核不可取。
鉴于此，依照I2C总线协议的时序要求，在基于CPLD的系统中开发了自己的I2C总线IP核。
对于一些带有I2C总线接口的外围器件较少、对I2C总线功能要求较简单的CPLD系统，自主开发IP核显得既经济又方便。
图1 i2c的传输原理2 I2C总线的协议I2C总线仅仅依靠两根连线就实现了完善的全双工同步数据传送：一根为串行数据线SDA，一根为串行时钟线SCL。
该总线协议有严格的时序要求。
总线工作时，由时钟控制线SCL传送时钟脉冲，由串行数据线SDA传送数据。
总线传送的每帧数据均为一个字节8bit，但启动I2C总线后，传送的字节个数没有限制，只要求每传送一个字节后，对方回应一个应答位(Acknowledge Bit)。
I2C总线通讯接口器件的CPLD实现I2C（IIC）总线是PHILIPS公司开发的一种简单、双向、二线制、同步串行总线串行总线。
它只需两根线（串行时钟线和串行数据线）即可在连接于总线上的器件之间传送信息。
该总线是高性能串行总线，具备多主机系统所需要的裁决和高低速设备同步等功能，应用极为广泛。
目前市场上虽然有专用IIC总线接口芯片，但是地址可选范围小、性能指标固定、功能单一、使用不方便。
根据IIC总线的电气特性及其通讯协议，采用ALTERA公司的FLEX10K 系列CPLD器件EPF10K10LC84-3可以方便地实现I2C（IIC）总线的通讯接口，且具有高速、易调试、可以灵活地实现地在线配置等优点，同时大大地减少了系统的开发周期。
1 IIC总线的数据传输规范I2C（IIC）总线主从机之间的一次数据传送称为一帧，由启动信号、地址码地址码、若干数据字节、应答位以及停止信号等组成。
通讯启动时，主动发送一个启动信号（当SCL线上是高电平时，SDA线上产生一个下降沿）、从机的地址码（8位）和读写信号；通讯停止时，主机发送一个停止信号（当SCL线上是高电平时，SDA线上产生一个上升沿）。
在数据传送过程中，当SCL线上是高电平时，必须保证SDA线上的数据稳定；传送一个字节的数据，必须由接收机发一个应答信号。
总线的传输码速率为100kbps （标准）～400kbps（高速）。
采用+5V电源供电时，输入电平规定为：VILmax=1.5V，VIHmin=3V；采用宽电源电压时，电平规定为：VILmax=1.5VDD，VIHmin=3VDD。
IIC总线的通讯过程。
2 ISP的逻辑实现基于IIC总线的数据传输规范，为完成IIC总线的数据发送与接收，采用ISP器件实现通讯接口的逻辑功能框图。
通过频选、控制、可控时钟可获得100kHz、200kHz、300kHz、400kHz 的时钟频率。
器件退出总线竞争总线竞争后，时钟线置高电平。

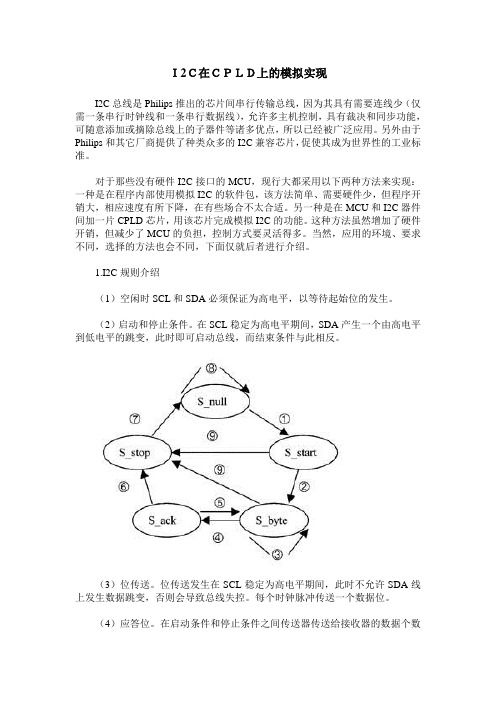

Ｉ2Ｃ在ＣＰＬＤ上的模拟实现I2C总线是Philips推出的芯片间串行传输总线，因为其具有需要连线少（仅需一条串行时钟线和一条串行数据线），允许多主机控制，具有裁决和同步功能，可随意添加或摘除总线上的子器件等诸多优点，所以已经被广泛应用。
另外由于Philips和其它厂商提供了种类众多的I2C兼容芯片，促使其成为世界性的工业标准。
对于那些没有硬件I2C接口的MCU，现行大都采用以下两种方法来实现：一种是在程序内部使用模拟I2C的软件包，该方法简单、需要硬件少，但程序开销大，相应速度有所下降，在有些场合不太合适。
另一种是在MCU和I2C器件间加一片CPLD芯片，用该芯片完成模拟I2C的功能。
这种方法虽然增加了硬件开销，但减少了MCU的负担，控制方式要灵活得多。
当然，应用的环境、要求不同，选择的方法也会不同，下面仅就后者进行介绍。
1.I2C规则介绍（1）空闲时SCL和SDA必须保证为高电平，以等待起始位的发生。
（2）启动和停止条件。
在SCL稳定为高电平期间，SDA产生一个由高电平到低电平的跳变，此时即可启动总线，而结束条件与此相反。
（3）位传送。
位传送发生在SCL稳定为高电平期间，此时不允许SDA线上发生数据跳变，否则会导致总线失控。
每个时钟脉冲传送一个数据位。
（4）应答位。
在启动条件和停止条件之间传送器传送给接收器的数据个数没有限制，每个8位字节后加一个应答位。
主传送器产生高电平的应答位，由接收器将该位拉低，称为应答信号(ACK)；主器件为接收器时，在接收了最后一个字节后不发应答信号，称为非应答信号(NO ACK)。
从接收器必须在接收到每个字节后产生一个应答位，主接收器也必须在接收从传送器传送的每个字节后产生一个应答位。
（5）写模式。
主传送器首先向数据线发送从接收器地址，地址末尾一位为0，表示要进行写操作，得到应答后便向从接收器发送数据，每发送一个字节，读取一次应答位，为ACK则接着发送，为NO ACK则发送停止位。
应用笔记484利用MAX II CPLD ，通过SMBus 实现GPIO 引脚扩展引言本应用笔记介绍Altera ® MAX ®II CPLD 通过工业标准系统管理总线(SMBus)来提供通用I/O 引脚扩展功能。
通过SMBus 实现GPIO 引脚扩展为了缩小封装尺寸，减少引脚数量，很多微处理器系统限制了通用I/O (GPIO)引脚的数量， 但是如果系统有SMBus 接口，那么本设计可以通过SMBus 来提供更多的GPIO 引脚。
而且，使用MAX II CPLD 时，这些增加的GPIO 引脚要比微处理器的I/O 引脚功耗低。
在某些情况下，您可能需要远程访问嵌入式系统中的GPIO 引脚。
由于SMBus 接口是2线系统，本设计在远端提供多个输入和输出引脚，不需要其他的连线。
这提高了设计灵活性，降低了复杂度，减少了软件开销。
您可以通过这些通用输出引脚来连接并控制外设控制器、LED 和其他状态指示器。
同样的，您还可以在前面板上连接用户控制、按键以及开关和CPLD 提供的通用输入。
基于MAX IICPLD 的SMBus实现GPIO 引脚扩展MAX II CPLD 用作SMBus 从机，在其SMBus 接口上有两个引脚 ：SMBus 时钟SMBCLK 和数据线SMBDAT 。
作为SMBus 主机的主系统和MAX II(用作SMBus 从机)进行通信。
CPLD 为主机提供8个通用输入端口和8个通用输出端口。
GPIO 引脚并行接收由SMBus 串行发送的数据。
这样，可以同时读写所有8个通用I/O(参见图1)。
2007年12月，1.0版图 1.通过SMBus进行GPIO 引脚扩展SMBus接口对于SMBus接口，CPLD提供一个符合常用SMBus协议的内置7位地址。
主机发送起始信号，然后是7位地址和一个读写位。
当总线上广播的地址和从机设备的地址匹配时，根据主机发送的读或者写信号，设备发送一个ACK (应答)信号，然后是DATA。
