钻孔桩水下混凝土灌注记录一、工程概况本次灌注的钻孔桩位于_____工程的_____部位，桩号为_____，设计桩径为_____m，设计桩长为_____m。
桩身混凝土强度等级为_____，采用_____配合比。
二、施工准备1、灌注设备采用_____型号的混凝土搅拌车运输混凝土，每车容量为_____m³。
灌注使用_____型号的导管，导管内径为_____mm，壁厚为_____mm，节长分别为_____m、＿____m、＿____m等，配备_____套导管接头和密封圈。
导管使用前进行了水密承压试验，试验压力为_____MPa，持续时间为_____min，导管无渗漏现象。
2、混凝土原材料水泥：采用_____品牌的_____强度等级水泥，其性能指标符合_____标准要求。
砂：选用_____产地的中砂，细度模数为_____，含泥量为_____%，符合_____标准要求。
石子：采用_____产地的_____mm 连续级配碎石，含泥量为_____%，针片状颗粒含量为_____%，符合_____标准要求。
外加剂：使用_____品牌的_____外加剂，其性能指标符合_____标准要求。
水：采用_____水源，符合混凝土拌合用水标准。
3、混凝土配合比设计配合比为：水泥：砂：石子：水：外加剂＝＿_____：＿_____：＿_____：＿_____：＿_____。
施工配合比根据现场原材料的含水率进行调整，调整后的配合比为：水泥：砂：石子：水：外加剂＝＿_____：＿_____：＿_____：＿_____：＿_____。
三、灌注过程1、首批混凝土灌注计算首批混凝土灌注量，根据公式 V ＝πD²/4 × （H1 ＋ H2) ＋πd²/4 × h1 ，其中 D 为桩孔直径，H1 为桩孔底至导管底端间距，H2 为导管初次埋置深度，d 为导管内径，h1 为桩孔内混凝土达到埋置深度H2 时，导管内混凝土柱平衡导管外（或泥浆）压力所需的高度。
钻孔桩水下混凝土灌注记录(自动) (2).xls 范本1：一、项目概况1.1 项目名称：1.2 项目地点：1.3 施工单位：1.4 钻孔桩水下混凝土灌注日期：1.5 检查负责人：1.6 附件：附件1-钻孔桩水下混凝土灌注记录表二、施工准备2.1 钻孔机械设备及工具准备2.2 水下工作准备2.3 安全措施准备三、施工过程3.1 钻孔过程3.1.1 钻孔机械设备及工具检查与调试3.1.2 钻孔孔径、深度测量记录 3.1.3 钻孔灌注洞眼清洁记录3.1.4 钻孔桩套管安装记录3.1.5 钻孔过程监测记录3.2 混凝土灌注过程3.2.1 混凝土材料准备记录3.2.2 混凝土浇筑设备与工具准备 3.2.3 混凝土灌注预检记录3.2.4 混凝土浇筑过程监测记录四、施工质量控制4.1 施工质量要求4.2 检验与试验4.2.1 混凝土抗压强度试验记录4.2.2 钻孔桩成果观测记录五、施工问题记录5.1 施工过程中存在的问题5.2 处理措施及结果记录六、施工总结6.1 效果评价6.2 施工过程改进方案七、附件附件1：钻孔桩水下混凝土灌注记录表八、法律名词及注释无内容范本2：一、工程概况1.1 工程名称：1.2 工程地点：1.3 施工单位：1.4 钻孔桩水下混凝土灌注日期：1.5 检查负责人：1.6 附件：附件1-钻孔桩水下混凝土灌注记录表二、施工准备2.1 材料准备2.1.1 混凝土材料准备2.1.2 钻孔桩材料准备2.2 设备与工具准备2.2.1 钻孔设备准备2.2.2 混凝土灌注设备准备2.2.3 水下作业设备准备2.3 安全措施准备三、施工过程3.1 钻孔过程3.1.1 钻孔设备调试与检查记录3.1.2 钻孔孔径、深度测量记录3.1.3 钻孔灌注洞眼清洁记录3.1.4 钻孔桩套管安装记录3.2 混凝土灌注过程3.2.1 混凝土浇筑准备检查记录3.2.2 混凝土材料配比记录3.2.3 混凝土浇筑过程监测记录四、施工质量控制4.1 施工质量要求4.2 检验与试验4.2.1 混凝土抗压强度试验记录4.2.2 钻孔桩成果观测记录五、施工问题记录5.1 施工过程中存在的问题5.2 处理措施及结果记录六、施工总结6.1 施工效果评价6.2 施工过程改进方案七、附件附件1：钻孔桩水下混凝土灌注记录表八、法律名词及注释无内容本文档涉及附件。
钻孔桩水下混凝土灌注记录一、引言在当今的建筑工程中，钻孔桩水下混凝土灌注技术是一种广泛应用的基础处理方法。
它具有提高地基承载力、减少沉降量、抗震能力强等优点，因此在各类建筑和基础设施项目中得到广泛应用。
本文将详细阐述钻孔桩水下混凝土灌注的记录及其注意事项。
二、准备工作1、设计和勘察：在施工前，必须进行充分的设计和勘察工作，了解地质条件、土壤类型和地下水位等情况，以便确定合适的施工方案。
2、设备检查：确保所有施工设备（如钻机、水泵、混凝土搅拌站等）都处于良好状态，并准备好必要的维修工具。
3、场地清理：清除钻孔范围内的杂物和障碍物，确保施工场地平整。
4、材料选择：根据设计要求选择合适的水泥型号、骨料和添加剂，确保混凝土的质量和强度。
三、钻孔施工1、钻孔定位：根据设计要求，使用全站仪等测量设备进行钻孔定位，确保钻孔位置准确。
2、钻孔施工：根据地质条件选择合适的钻头和钻进参数，确保钻孔质量和深度满足设计要求。
3、孔底清理：在钻孔完成后，使用空压机或水泵清除孔底沉渣和积水。
四、水下混凝土灌注1、混凝土配合比设计：根据设计要求和实验数据，确定合适的混凝土配合比，以确保混凝土的流动性、抗压强度和耐久性满足要求。
2、混凝土拌制：在拌制混凝土时，应严格控制水泥、骨料和水的用量，确保混凝土的质量。
3、混凝土灌注：通过导管将混凝土灌注到钻孔中，灌注过程中应保持导管埋深在合理范围内，并确保混凝土面高度一致。
4、灌注记录：在灌注过程中，应做好记录工作，包括混凝土面高度、导管埋深、灌注量等数据，以便后续分析和处理。
五、注意事项1、在施工过程中，应随时监测地质变化情况，及时调整施工参数。
2、在灌注过程中，应避免出现导管堵塞或漏水等问题，如出现这些问题，应立即采取措施进行处理。
3、在灌注完成后，应进行桩基检测工作，以确保桩基的质量和承载力满足设计要求。
4、在整个施工过程中，安全是最重要的因素，必须采取必要的措施保障工人和设备的安全。

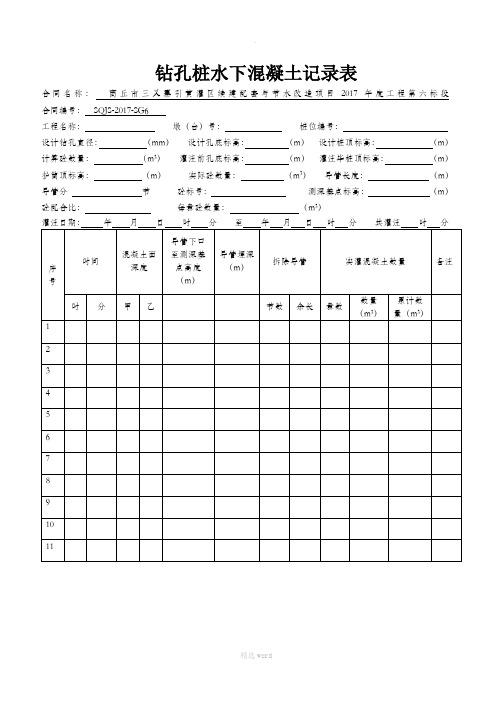

钻孔桩水下混凝土记录表合同名称：商丘市三义寨引黄灌区续建配套与节水改造项目2017年度工程第六标段合同编号：SQJS-2017-SG6工程名称：墩（台）号：桩位编号：设计钻孔直径：（mm）设计孔底标高：（m）设计桩顶标高：（m）计算砼数量：（m3）灌注前孔底标高：（m）灌注毕桩顶标高：（m）护筒顶标高：（m）实际砼数量：（m3）导管长度：（m）导管分节砼标号：测深基点标高：（m）砼配合比：每盘砼数量：（m3）钻孔桩成桩检验记录表合同名称：商丘市三义寨引黄灌区续建配套与节水改造项目2017年度工程第六标段合同编号：SQJS-2017-SG6混凝土拌和物坍落度试验记录合同名称：商丘市三义寨引黄灌区续建配套与节水改造项目2017年度工程第六标段精选word试验：计算：复核：审核：监理工程师：试验日期：年月日精选word泥浆性能试验记录合同名称：商丘市三义寨引黄灌区续建配套与节水改造项目2017年度工程第六标段精选word试验: 计算: 复核: 审核: 监理工程师: 试验日期: 年月日精选word钻孔记录表合同名称：商丘市三义寨引黄灌区续建配套与节水改造项目2017年度工程第六标段合同编号：SQJS-2017-SG6工程名称：桥梁工程墩(台)号：桩位编号：地面标高：设计桩尖标高：护筒顶标高：护筒底标高：钻机类型及编号：钻头类型及直径：精选word精选word.水下混凝土施工检查表合同名称：商丘市三义寨引黄灌区续建配套与节水改造项目2017年度工程第六标段钻孔桩钢筋现场质量检查表合同名称：商丘市三义寨引黄灌区续建配套与节水改造项目2017年度工程第六标段钻孔桩终孔后灌注混凝土前检验记录表合同名称：商丘市三义寨引黄灌区续建配套与节水改造项目2017年度工程第六标段合同编号：SQJS-2017-SG6感谢您的支持与配合，我们会努力把内容做得更好！。
钻孔桩水下混凝土灌注记录（自动生成）1
预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制
记录：负责人：
、导管每 3、假设水面比护筒 4、首批混
H1=0.4m Hw=44.781m D=1.5m
d=0.3m
V 首需灌注长
44.10需灌注
77.93
h 1V≥πD 2
/4(H1+H2)+πd 2
/4h 1
H2——导管首次埋置深度≥1m
r w ——混凝土重度，取值于24.0kN/m3； r c ——泥浆重度，取值于10.3～11.0kN/m3之间；
H1——桩孔底至导管底端间距,一般为0.4m H W
H2H1
、导管每 3、假设水面比护筒 4、首批混
H1=0.4m Hw=44.781m D=1.5m H2=1m
d=0.3m
V 首≥
9.51
需灌注长
44.10需灌注
77.93
h 1=Hwr w /r c 99.51
7、淡紫色区域需手动填入；
5、改变埋深变异系数会使插入深度增大，一般情况下不用改变；
6、右侧表格中车累积量的出现意味着每车灌完是检孔的最佳时间；。
钻孔桩水下混凝土记录表合同名称：市三义寨引黄灌区续建配套与节水改造项目2017年度工程第六标段合同编号：SQJS-2017-SG6工程名称：墩（台）号：桩位编号：设计钻孔直径：（mm）设计孔底标高：（m）设计桩顶标高：（m）计算砼数量：（m3）灌注前孔底标高：（m）灌注毕桩顶标高：（m）护筒顶标高：（m）实际砼数量：（m3）导管长度：（m）导管分节砼标号：测深基点标高：（m）砼配合比：每盘砼数量：（m3）试验者：复核：施工负责人：监理员：钻孔桩成桩检验记录表合同名称：市三义寨引黄灌区续建配套与节水改造项目2017年度工程第六标段合同编号：SQJS-2017-SG6混凝土拌和物坍落度试验记录合同名称：市三义寨引黄灌区续建配套与节水改造项目2017年度工程第六标段合同编号：SQJS-2017-SG6试验：计算：复核：审核：监理工程师：试验日期：泥浆性能试验记录合同名称：市三义寨引黄灌区续建配套与节水改造项目2017年度工程第六标段合同编号：SQJS-2017-SG6钻孔记录表合同名称：市三义寨引黄灌区续建配套与节水改造项目2017年度工程第六标段合同编号：SQJS-2017-SG6工程名称：桥梁工程墩(台)号：桩位编号：地面标高：设计桩尖标高：护筒顶标高：技术负责人:记录: 复核: 监理员:监理工程师: 日期：年月日水下混凝土施工检查表合同名称：市三义寨引黄灌区续建配套与节水改造项目2017年度工程第六标段合同编号：SQJS-2017-SG6钻孔桩钢筋现场质量检查表合同名称：市三义寨引黄灌区续建配套与节水改造项目2017年度工程第六标段合同编号：SQJS-2017-SG6钻孔桩终孔后灌注混凝土前检验记录表合同名称：市三义寨引黄灌区续建配套与节水改造项目2017年度工程第六标段合同编号：SQJS-2017-SG6记录：复核：施工负责人：监理员：。
