水利钻孔桩水下混凝土浇筑记录表
- 格式:docx
- 大小:14.37 KB
- 文档页数:1
钻孔桩水下混凝土灌注记录一、工程概况本次灌注的钻孔桩位于_____工程的_____部位,桩号为_____,设计桩径为_____m,设计桩长为_____m。
桩身混凝土强度等级为_____,采用_____配合比。
二、施工准备1、灌注设备采用_____型号的混凝土搅拌车运输混凝土,每车容量为_____m³。
灌注使用_____型号的导管,导管内径为_____mm,壁厚为_____mm,节长分别为_____m、_____m、_____m等,配备_____套导管接头和密封圈。
导管使用前进行了水密承压试验,试验压力为_____MPa,持续时间为_____min,导管无渗漏现象。
2、混凝土原材料水泥:采用_____品牌的_____强度等级水泥,其性能指标符合_____标准要求。
砂:选用_____产地的中砂,细度模数为_____,含泥量为_____%,符合_____标准要求。
石子:采用_____产地的_____mm 连续级配碎石,含泥量为_____%,针片状颗粒含量为_____%,符合_____标准要求。
外加剂:使用_____品牌的_____外加剂,其性能指标符合_____标准要求。
水:采用_____水源,符合混凝土拌合用水标准。
3、混凝土配合比设计配合比为:水泥:砂:石子:水:外加剂=______:______:______:______:______。
施工配合比根据现场原材料的含水率进行调整,调整后的配合比为:水泥:砂:石子:水:外加剂=______:______:______:______:______。
三、灌注过程1、首批混凝土灌注计算首批混凝土灌注量,根据公式 V =πD²/4 × (H1 + H2) +πd²/4 × h1 ,其中 D 为桩孔直径,H1 为桩孔底至导管底端间距,H2 为导管初次埋置深度,d 为导管内径,h1 为桩孔内混凝土达到埋置深度H2 时,导管内混凝土柱平衡导管外(或泥浆)压力所需的高度。
钻孔灌注桩资料表格(全套).施⼯放样现场记录表承包⼈:合同号:监理单位:编号:浙路(JS)101单位⼯程分项⼯程施⼯⽇期分部⼯程桩号、部位检测、记录⽇期施⼯放样⽰意图:承包⼈⾃检说明:监理检评:现场监理⽇期施⼯负责⼈⽇期质检员⽇期施⼯员⽇期浙江省交通厅⼯程质量监督站监制桩基础回旋钻孔原始记录(⼀)承包⼈:监理单位:合同号:结构物名称:⼯程编号:浙路(JS)606墩号桩号设计桩径(m)设计桩底标⾼开钻⽇期施⼯前准备情况地⾯标⾼⽔位标⾼护筒顶⾯标⾼护筒底⾯标⾼钻孔平台标⾼钻盘顶⾯标⾼基准⾯位置护筒型式护筒埋深护筒内⽔位标⾼钻机型号钻头型式及直径钻头⾼度⽅钻杆长度起⽌接钻杆情况钻进深度(m)地质情况泥浆情况⼯作内容⽇时:分⽇时:分时间时:分节数长度基准⾯⾄⽅钻杆读数本次累计孔底标⾼钻渣情况设计地质实际地质⽐重粘度砂率记事填表说明:1、此表按桩基填写,开钻阶段使⽤;2、应详细填写施⼯过程;不同地质交界⾯应明确填写,交界⾯的标⾼应经设计、监理认可。
质检员:施⼯负责⼈:施⼯员:现场监理:浙江省交通厅⼯程质量监督站..桩基础回旋钻孔原始记录(⼆)承包⼈:监理单位:合同号:结构物名称:⼯程编号:浙路(JS )606-1墩号桩号设计桩径(m )设计桩底标⾼开钻⽇期起⽌接钻杆情况钻进深度(m)地质情况泥浆情况⼯作内容⽇时:分⽇时:分时间时:分节数长度基准⾯⾄⽅钻杆读数本次累计孔底标⾼钻渣情况设计地质实际地质⽐重粘度砂率记事辅助⽣产时间(h )⾮⽣产停钻时间(h )纯钻时间清孔检孔检查机具其它⼩计孔内事故停电其它⼩计合计时间(h )监理终孔意见:时间统计填表说明:1、此表按桩基填写,开钻阶段使⽤;2、应详细填写施⼯过程;不同地质交界⾯应明确填写,交界⾯的标⾼应经设计、监理认可。
3、⼯件内容应包括清孔。
质检员:施⼯负责⼈:施⼯员:现场监理:浙江省交通厅⼯程质量监督站监制.钻(挖)孔桩终孔后灌注前检查记录承包⼈:合同号:监理单位:编号:浙路(JS )609结构物名称⾥程桩号台、墩号桩号设计标⾼钻孔直径地⾯⾼程护筒顶标⾼护筒长度桩顶桩尖桩长钻头⾼度设计终孔孔位偏差⾃钻盘(或基准⾯)⾄孔底总深度项⽬测定时限钻盘基准⾯标⾼沉淀测量时间桩顶终孔时⽉⽇时实测孔深灌注前⽉⽇时分节长度搭接长度测量时间总长12341-22-33-4焊接⽅法实际操作(h )钢筋笼安装⾄钢筋笼顶⾯实测距离 M 计算钢筋笼顶⾯标⾼为 M ⾃⽉⽇时起⾄⽉⽇时⽌料⽃直径底⼝标⾼总长第⼀节长度底⼝标⾼容量储槽容量⼯作时间导管安装理论计算⾸次应⼀次性下灌砼数量 m3⾃⽉⽇时起⾄实际操作(h )其他记录事项现场监理⽇期施⼯负责⼈⽇期质检员⽇期施⼯员⽇期注:⼀座桥(或结构物)桩基完⼯后,需⽤JS612表对桩基进⾏汇总。
钻孔桩钻进记录
钻孔桩钻进记录编号
工程名称金堤河赵亭桥及引路工程施工单位山东莘州建筑工程有限公司
工程部位C30砼灌注桩地面高程(m) 设计桩底高程(m)桩径(m)
钻机型号国峰GF-300D 钻头直径护筒埋深(m)护筒顶高程(m)护筒底高程(m)时间
桩位共计孔底实际孔垂
起止工作内容孔位偏差(mm )泥浆比重其它编号(小时)高程(m)
直度
年月日
时分时分
钻孔中出现问题及处理方法:
施工员记录人质检员

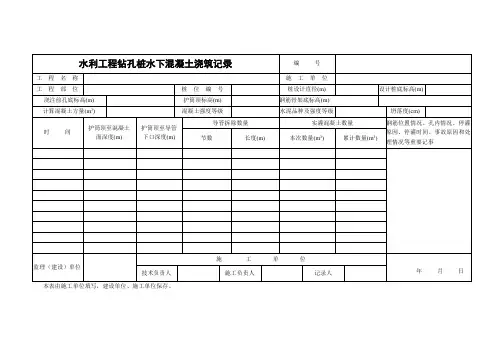

钻孔桩水下混凝土浇筑记录编号:钻孔桩水下混凝土浇筑记录工程部位C30砼灌注桩
工程名称金堤河赵亭桥及引路工程施工单位山东莘州建筑工程有限公司桩位编号沉渣厚度(cm)桩设计直径(m) 设计桩底标高(m)
浇注前孔底标高(m) 护筒顶标高(m) 钢筋骨架底标高(m) 设计桩长(m)
计算混凝土方量(m 3 ) 混凝土强度等级C30 水泥品种及强度等级
普通硅酸盐
水泥P.O42.5
坍落度(cm)
时间混凝土顶面
标高(m)
灌注后导管埋
深(m)
导管数量实灌混凝土数量钢筋位置情况、孔内情况、停灌原因、停
节数长度(m) 本次数量(m3) 累计数量(m3) 灌时间、事故原因和处理情况等重要记事
施工单位年月日
监理(建设)
单位
技术负责人施工负责人记录人。
钻孔桩水下混凝土记录表合同名称:市三义寨引黄灌区续建配套与节水改造项目2017年度工程第六标段合同编号:SQJS-2017-SG6工程名称:墩(台)号:桩位编号:设计钻孔直径:(mm)设计孔底标高:(m)设计桩顶标高:(m)计算砼数量:(m3)灌注前孔底标高:(m)灌注毕桩顶标高:(m)护筒顶标高:(m)实际砼数量:(m3)导管长度:(m)导管分节砼标号:测深基点标高:(m)砼配合比:每盘砼数量:(m3)试验者:复核:施工负责人:监理员:钻孔桩成桩检验记录表合同名称:市三义寨引黄灌区续建配套与节水改造项目2017年度工程第六标段合同编号:SQJS-2017-SG6混凝土拌和物坍落度试验记录合同名称:市三义寨引黄灌区续建配套与节水改造项目2017年度工程第六标段合同编号:SQJS-2017-SG6试验:计算:复核:审核:监理工程师:试验日期:泥浆性能试验记录合同名称:市三义寨引黄灌区续建配套与节水改造项目2017年度工程第六标段合同编号:SQJS-2017-SG6钻孔记录表合同名称:市三义寨引黄灌区续建配套与节水改造项目2017年度工程第六标段合同编号:SQJS-2017-SG6工程名称:桥梁工程墩(台)号:桩位编号:地面标高:设计桩尖标高:护筒顶标高:技术负责人:记录: 复核: 监理员:监理工程师: 日期:年月日水下混凝土施工检查表合同名称:市三义寨引黄灌区续建配套与节水改造项目2017年度工程第六标段合同编号:SQJS-2017-SG6钻孔桩钢筋现场质量检查表合同名称:市三义寨引黄灌区续建配套与节水改造项目2017年度工程第六标段合同编号:SQJS-2017-SG6钻孔桩终孔后灌注混凝土前检验记录表合同名称:市三义寨引黄灌区续建配套与节水改造项目2017年度工程第六标段合同编号:SQJS-2017-SG6记录:复核:施工负责人:监理员:。
号(钻)冲孔桩地下连续墙灌注水下混凝土记录说明GD23010231.用导管法进行水下混凝土施工前,应尽可能将下部浮泥岩屑清除干净。
导管应采纳直径为200~250mm长钢管制作,内壁表面应光滑并有足够的强度和刚度,管段内接头应密封良好和便于装拆,每根导管下端应装有数节1m的短管。
2.隔水栓宜用预制混凝土球塞,如采纳球胆或木球作隔水栓,必须确保在灌注混凝土时球胆或木球顺利排出。
3.灌注水下混凝土,遵照下列规定:(1)贮斗内混凝土的初存量必须满意首次灌注时导管底端能埋入混凝土中间0.8~1。
3m。
(2)开头灌注时,预制混凝土球塞或木球吊挂的位置应接近水面。
(3)导管底端到孔底距离应能顺利排出隔水栓,一般保持30~50cm,排塞(球)后不得将导管插回孔底。
(4)导管数量由计算确定,布置时应使用各导管的浇筑面积相互掩盖。
其间距不大于3m,距槽段端部不宜大于1.5m,各管处的混凝土表面差不宜大于0.3m,沉井封底时导管有效作用半径一般可取3~4m。
(5)混凝土上升速度,地下连续墙不应小于2m/h,沉井封底和钻(冲)桩不应小于0。
25m/h。
(6)随着混凝土的上升,要适当提升和拆卸导管,导管底端埋入混凝土内一般应保持2~3m,不得小于1m,严禁把导管底端提出混凝土面。
(7)水下混凝土的灌注应连续进行,不得中断,如发生堵管、导管进水、混凝土突然塌陷等事故,应准时实行适当的处理措施.(8)提升导管要避开碰动钢筋及测声管。
并应实行有效措施防止钢筋笼上升,下沉。
(9)应注意掌握最后一次混凝土灌入量,当凿除桩顶墙顶浮浆层后,应保证设计要求的桩顶标高及混凝土质量,一般在浇筑混凝土时,顶面宜高于设计标高500mm.(10)地下连续墙各单元槽段之间所选用的接头方式,应符合设计要求,接头管(箱)应能承受混凝土的压力,并应避开混凝土绕过接头管(箱)进入另一槽段。
(11)泥浆护壁成孔的灌注桩,混凝土留样试件,每50m3混凝土必须有一组试件;小于50m3的桩,每根桩必须有一组试件。
钻孔灌注桩水下灌注记录表在当今的建筑工程中,钻孔灌注桩是一种常用的基础形式。
它们通过深入土壤或岩石层,提供稳固的支撑,帮助承载建筑物的重量。
其中,水下灌注是钻孔灌注桩施工的一个重要环节,对于确保桩基的质量和稳定性至关重要。
本文将详细介绍钻孔灌注桩水下灌注的记录表及其重要性。
钻孔灌注桩水下灌注记录表是一份详细记录水下灌注过程中各种参数和数据的表格。
这些数据包括但不限于:灌注时间、导管位置、混凝土的种类和数量、开始和结束时的水位等。
这份记录表对于评估桩基的质量、安全性以及解决可能出现的问题具有至关重要的价值。
质量控制:水下灌注记录表提供了关于灌注过程完整、详细的数据,使得工程师和质检员可以准确地评估桩基的质量。
安全预防:通过对灌注过程中数据的分析,可以识别出可能的安全隐患,例如导管堵塞、混凝土离析等,从而及时采取预防措施。
事故调查:当桩基出现质量问题时,完整的水下灌注记录表可以为事故原因的调查提供关键线索。
工程审计:水下灌注记录表是工程审计的重要依据,它提供了对施工过程和质量的客观评价。
确保数据的准确性和完整性:所有数据都应准确记录,包括时间、数量、位置等,以避免出现误导。
遵循规范的格式:为了便于数据的分析和比对,应采用规范的格式来填写记录表。
实时更新:钻孔灌注桩水下灌注是一个动态的过程,因此记录表应实时更新,以反映最新的施工情况。
保持记录的可追溯性:对于每一步操作,都应记录下时间、地点、操作人员等信息,以便于追溯和查证。
钻孔灌注桩水下灌注记录表是确保桩基质量和安全的重要工具。
通过认真填写和保存这份记录表,我们可以对施工过程进行有效的监控,及时发现并解决问题,从而确保建筑工程的顺利进行和质量安全。
为了贯彻《军人子女教育优待办法》,进一步落实军人子女的教育优待政策,天津市教育局、民政局、人力资源和社会保障局、退役军人事务局联合发布了《天津市军人子女教育优待办法实施细则》。
该细则自发布之日起施行,旨在为军人子女接受教育提供更多保障和便利。
钻孔桩水下混凝土灌注记录范本 1:一、钻孔桩水下混凝土灌注记录1. 项目名称:2. 钻孔桩编号:3. 施工单位:4. 桩基类型:5. 开工日期:6. 完工日期:二、桩基施工准备1. 桩基图纸评审1.1. 桩基图纸编号:1.2. 检查评审日期:1.3. 评审结果记录:2. 施工设备准备2.1. 钻孔机型号:2.2. 钻孔机操作员:2.3. 网格计划及布置:2.4. 管道、材料及人员配备:三、施工过程记录1. 钻孔过程1.1. 钻孔起始日期与时间:1.2. 钻孔结束日期与时间:1.3. 钻孔深度和直径记录:1.4. 钻孔土样采集情况:1.5. 钻孔过程中的问题与处理措施:2. 拔孔过程2.1. 拔孔日期与时间:2.2. 拔孔措施:2.3. 拔孔过程中的问题与处理措施:3. 清孔过程3.1. 清孔日期与时间:3.2. 清孔深度记录:3.3. 清孔方式与工艺:3.4. 清孔过程中的问题与处理措施:4. 钢筋布置记录4.1. 钢筋规格及数量:4.1. 钢筋布置图纸编号:4.2. 钢筋绑扎过程记录:4.3. 钢筋尺寸和位置检查记录:5. 管道安装记录5.1. 管道类型及规格:5.2. 管道安装过程记录:5.3. 管道连接质量记录:5.4. 管道位置和高度检查记录:四、混凝土灌注记录1. 灌注前准备1.1. 模板支撑情况记录:1.2. 环境温度和湿度记录:1.3. 灌注前检查记录:2. 混凝土配合比2.1. 配合比设计值:2.2. 水泥种类及用量:2.3. 混凝土试块制作及编号:2.4. 砂、石比例及用量:2.5. 其他掺合料及用量记录:3. 灌注过程3.1. 灌注日期与时间:3.2. 混凝土供应单位:3.3. 灌注方式及设备概述:3.4. 灌注过程中的问题与处理措施:4. 灌注结束处理4.1. 灌注结束日期与时间:4.2. 表面处理方法:4.3. 养护措施及记录:五、附件1. 相关图纸、设计文件2. 检测报告六、法律名词及注释1. 施工单位:承担具有社会管理责任,按合同约束提供工程服务的单位。
工程名称:台州市路桥区金清渔港二期工程部位:编号:
施工单位:中国水利水电第十二工程局有限公司
施工负责人: 记录人: 记录日期:
工程名称:台州市路桥区金清渔港二期工程部位:编号:
施工单位:中国水利水电第十二工程局有限公司
施工负责人: 记录人: 记录日期:
钻孔灌注桩终孔验收单
工程名称:台州市路桥区金清渔港二期工程灌注桩类型:
桩位编号:中心桩号:
开孔日期:年月日终孔验收日期:年月日
编号:
施工单位:中国水利水电第十二工程局有限公司
初检负责人: 复检负责人: 终检负责人: 检验日期:
cheng
水下混凝土施工记录表
工程名称:台州市路桥区金清渔港二期工程桩号:天气温度
孔底标高:导管离开孔底(m)孔深节数
砼浇注时间:年月日时分至月日时分砼标号:
编号:
施工单位:中国水利水电第十二工程局有限公司
施工负责人: 记录人: 记录日期:。
钻孔灌注桩水下混凝土灌注记录表工程名称:墩号:桩位编号:设计钻孔直径: m,设计桩底标高: m,设计桩顶标高: m计算砼数量: m3,,灌注前孔底标高: m,灌注毕桩砼顶标高: m 护筒顶标高: m,测探基点标高: m,强度等级: Mpa导管分节,导管长度: m ,实测坍落度: cm 水泥品种、标号:普硅32.5 每盘方数: m3 , C-2-15-2记录:工地负责人:承包人:监理员:监理工程师:日期:钻孔灌注桩施工记录表工程名称:阜宁县南恒河整治工程施工二标施工单位:江苏省水利建设工程有限公司桩径:800mm 编号:记录人:质检员:现场监理: 2013年月日施工方案一、工程概况该工程为阜宁县南恒河整治工程施工Ⅱ标的单位工程:码头工程。
位于阜宁县恒河油脂有限公司厂区北侧,南恒河南岸,总长度为336米,其中码头长度为313.86米,设计为3个泊位,分别为西侧1个泊位K0+000~K0+085,长85米,独立布置,上设8t固定式吊机一座。
东侧两个泊位,K0+169.94~K0+313.86,长143.92米,上设10t固定式吊机2座。
二、设计标准1、本工程安全等级为二级,设计使用年限五十年。
2、码头吨位:千吨级。
3、设计下部结构为C25砼钻孔灌注桩,上部为C25砼盖梁、面层。
三、工程地质钻探深度范围内的土层可分为9个工程地质层(沿线建筑物分层编号与河道一致),详见以下描述:1层:素填土(Q4ml)。
以暗黄色、灰色砂壤土或壤土为主,夹腐植物、螺壳及植物根须等杂质。
层厚1.0~1.9m。
2层:重粉质砂壤土(Q4al)。
黄色、灰黄色、暗黄色。
稍密-中密状。
层厚1.5~1.7m。
3层:粘土(Q4al)。
灰色。
可塑状,局部软塑状。
层厚2.3~3.2m。
局部软塑状。
层厚5.4~5.8m。
4层:淤泥质粉质粘土(Q4al)。
灰色、灰黄色。
软塑-流塑状。
层厚7.5~8.2m。
4-1层:轻粉质壤土,夹砂壤土(Q4al)。
施工单位:中国水利水电第十二工程局有限公司
施工负责人:记录人:记录日期:
工程名称:台州市路桥区金清渔港二期工程部位:
施工单位:中国水利水电第十二工程局有限公司施工负责人:记录人:
工程名称:台州市路桥区金清渔港二期工程灌注桩类型:
桩位编号:中心桩号:
日开孔日期:年月日终孔验收日期:年月
编号:
钻孔桩钢筋工程检验表工程名称:台州市路桥区金清渔港二期工程部位:
施工单位:中国水利水电第十二工程局有限公司初检负责人:复检负责人:
检验日期:
水下混凝土施工记录表
工程名称:台州市路桥区金清渔港二期工程桩号: _ 天气_ 温度_______________________________ 孔底标高: ______________ 导管离开孔底(m) ____________________ 孔深__________ 节数_______ 砼浇注时间:年_月_日_时_分至_月_日_时_分砼标号:_____________________________________
施工单位:中国水利水电第十二工程局有限公司
施工负责人:记录人:记录日期:。
