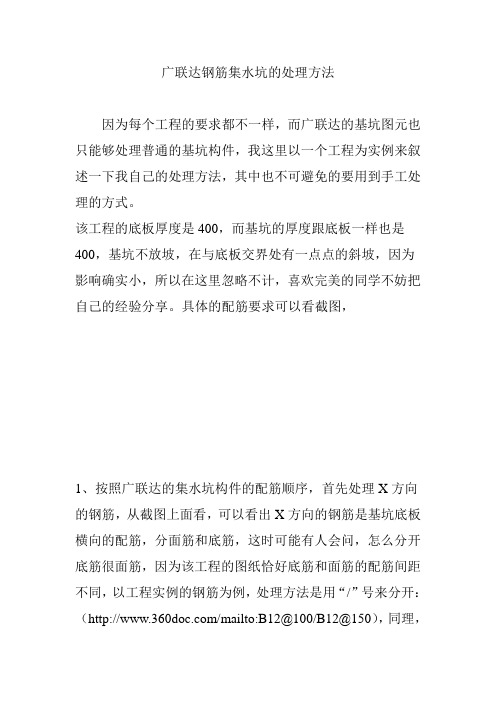

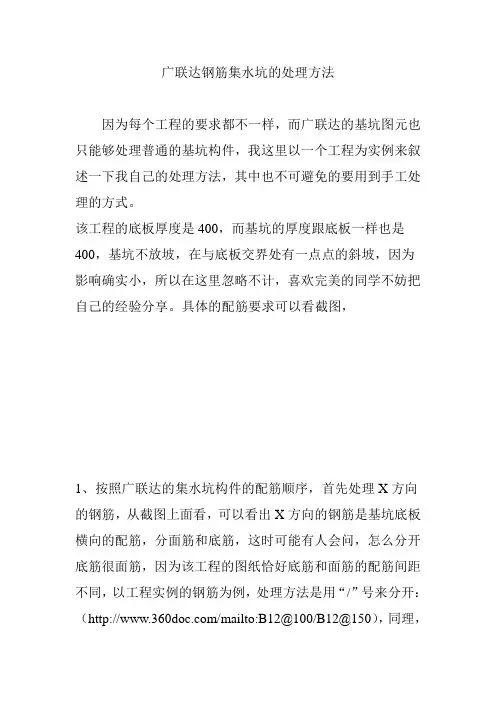

广联达钢筋集水坑的处理方法因为每个工程的要求都不一样,而广联达的基坑图元也只能够处理普通的基坑构件,我这里以一个工程为实例来叙述一下我自己的处理方法,其中也不可避免的要用到手工处理的方式。
该工程的底板厚度是400,而基坑的厚度跟底板一样也是400,基坑不放坡,在与底板交界处有一点点的斜坡,因为影响确实小,所以在这里忽略不计,喜欢完美的同学不妨把自己的经验分享。
具体的配筋要求可以看截图,1、按照广联达的集水坑构件的配筋顺序,首先处理X方向的钢筋,从截图上面看,可以看出X方向的钢筋是基坑底板横向的配筋,分面筋和底筋,这时可能有人会问,怎么分开底筋很面筋,因为该工程的图纸恰好底筋和面筋的配筋间距不同,以工程实例的钢筋为例,处理方法是用“/”号来分开:(/mailto:B12@100/B12@150),同理,Y向钢筋一样这么处理,从图纸上来看,这个基坑的侧面钢筋是/mailto:B12@150,照输进去就可以了,然后是斜面钢筋/mailto:B12@100,那么钢筋就全部输入完了,但是这只是第一步,这一步只要记住这个符号“/”就可以轻松处理。
2、从图纸上来看,斜面钢筋还有一根分布筋,这个分布筋是无法用软件来处理的,这时我们可以利用两种方法来处理,一种是直接量出基坑的长宽,然后计算出根数,在其他钢筋里面处理,一种就是画个自定义线来处理,画自定义线的好处就是不用自己去计算根数,这个在负责一点的构件比较实用。
3、输入完这些钢筋之后的下一步就是进行节点的设置了,从图纸的显示看,这个基坑适用于筏板遇基坑的第二个节点,只要选中基坑然后点击节点设置,在里面的筏板遇集水坑节点选择第二个节点即可,不过选择之后还必须根据图纸的要求,对钢筋的弯折进行调整,这个工程的弯折是300,所以把里面的15d都改成300,而底板底筋到坑壁的长度节点上是设置了1000,这个可以根据实际案例来实际处理,这个工程的壁厚是250,那么伸进来的长度就是250-保护层,我这里暂按照220处理。

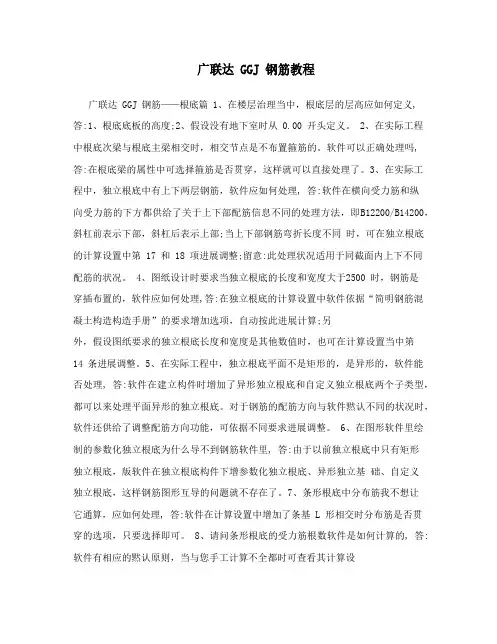

广联达 GGJ 钢筋教程广联达 GGJ 钢筋——根底篇 1、在楼层治理当中,根底层的层高应如何定义, 答:1、根底底板的高度;2、假设没有地下室时从 0.00 开头定义。
2、在实际工程中根底次梁与根底主梁相交时,相交节点是不布置箍筋的。
软件可以正确处理吗, 答:在根底梁的属性中可选择箍筋是否贯穿,这样就可以直接处理了。
3、在实际工程中,独立根底中有上下两层钢筋,软件应如何处理, 答:软件在横向受力筋和纵向受力筋的下方都供给了关于上下部配筋信息不同的处理方法,即B12200/B14200,斜杠前表示下部,斜杠后表示上部;当上下部钢筋弯折长度不同时,可在独立根底的计算设置中第 17 和 18 项进展调整;留意:此处理状况适用于同截面内上下不同配筋的状况。
4、图纸设计时要求当独立根底的长度和宽度大于2500 时,钢筋是穿插布置的,软件应如何处理,答:在独立根底的计算设置中软件依据“简明钢筋混凝土构造构造手册”的要求增加选项,自动按此进展计算;另外,假设图纸要求的独立根底长度和宽度是其他数值时,也可在计算设置当中第14 条进展调整。
5、在实际工程中,独立根底平面不是矩形的,是异形的,软件能否处理, 答:软件在建立构件时增加了异形独立根底和自定义独立根底两个子类型,都可以来处理平面异形的独立根底。
对于钢筋的配筋方向与软件黙认不同的状况时,软件还供给了调整配筋方向功能,可依据不同要求进展调整。
6、在图形软件里绘制的参数化独立根底为什么导不到钢筋软件里, 答:由于以前独立根底中只有矩形独立根底,版软件在独立根底构件下增参数化独立根底、异形独立基础、自定义独立根底,这样钢筋图形互导的问题就不存在了。
7、条形根底中分布筋我不想让它通算,应如何处理, 答:软件在计算设置中增加了条基 L 形相交时分布筋是否贯穿的选项,只要选择即可。
8、请问条形根底的受力筋根数软件是如何计算的, 答:软件有相应的黙认原则,当与您手工计算不全都时可查看其计算设置。

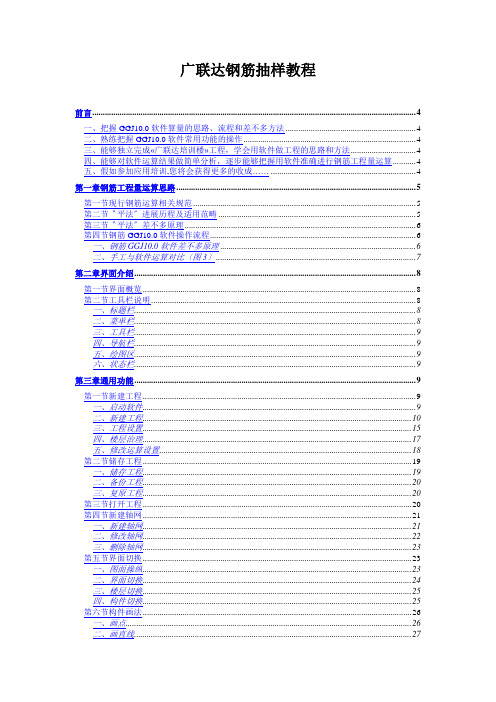

广联达钢筋抽样教程前言 (4)一、把握GGJ10.0软件算量的思路、流程和差不多方法 (4)二、熟练把握GGJ10.0软件常用功能的操作 (4)三、能够独立完成«广联达培训楼»工程,学会用软件做工程的思路和方法 (4)四、能够对软件运算结果做简单分析,逐步能够把握用软件准确进行钢筋工程量运算 (4)五、假如参加应用培训,您将会获得更多的收成...... (4)第一章钢筋工程量运算思路 (5)第一节现行钢筋运算相关规范 (5)第二节〝平法〞进展历程及适用范畴 (5)第三节〝平法〞差不多原理 (6)第四节钢筋GGJ10.0软件操作流程 (6)一、钢筋GGJ10.0软件差不多原理 (6)二、手工与软件运算对比〔图3〕 (7)第二章界面介绍 (8)第一节界面概览 (8)第二节工具栏说明 (8)一、标题栏 (8)二、菜单栏 (8)三、工具栏 (9)四、导航栏 (9)五、绘图区 (9)六、状态栏 (9)第三章通用功能 (9)第一节新建工程 (9)一、启动软件 (9)二、新建工程 (10)三、工程设置 (15)四、楼层治理 (17)五、修改运算设置 (18)第二节储存工程 (19)一、储存工程 (19)二、备份工程 (20)三、复原工程 (20)第三节打开工程 (20)第四节新建轴网 (21)一、新建轴网 (21)二、修改轴网 (22)三、删除轴网 (23)第五节界面切换 (23)一、图面操纵 (23)二、界面切换 (24)三、楼层切换 (25)四、构件切换 (25)第六节构件画法 (26)一、画点 (26)二、画直线 (27)四、画弧线 (30)五、智能布置 (30)六、捕捉定位 (31)第七节查看构件属性 (33)一、显示构件及名称 (34)二、构件属性编辑器 (34)第八节修改构件 (35)一、选择构件 (35)二、删除构件 (36)三、撤销、重复 (36)四、偏移 (36)五、复制 (37)六、镜像 (38)七、块操作 (38)八、修改构件属性 (39)九、配置钢筋信息 (40)第九节查看结果 (40)一、汇总运算 (41)二、编辑构件图元钢筋F11 (41)三、查看图元钢筋量 (41)四、打印图形 (42)五、查看运算结果 (42)第四章构件类型说明 (43)第五章构件专门功能 (44)第一节框架结构 (46)一、框架柱 (46)二、框架梁 (52)三、现浇板 (57)第二节剪力墙结构 (63)一、剪力墙〔图85〕 (64)二、墙柱 (65)三、墙洞 (68)四、墙梁 (69)第三节砖混结构 (71)一、画砖墙 (71)二、画圈梁〔图98〕 (71)三、画构造柱 (71)第四节单构件输入 (71)一、平法输入 (72)二、参数输入 (75)三、直截了当输入 (76)第五节其它输入方法 (76)一、导入图形GCL8.0工程文件〔图109〕 (77)二、导入CAD电子文件〔图110〕 (77)第六章综合练习 (78)一、综合练习 (78)二、校对工程量 (78)三、总结 (78)第七章服务工具 (79)一、KDT的优势 (79)二、KDT的使用 (79)第二节CCC语音呼叫中心 (81)第三节QQ群 (82)第三节〝平法〞差不多原理〝平法〞视全部设计过程与施工过程为一个完整的主系统,主系统由多个子系统构成:基础结构、柱墙结构、梁结构、板结构,各子系统有明确的层次性、关联性和相对完整性。
广联达图形算量GCL2013整体操作流程图文教程详解当您对GCL2013软件的整体操作流程不熟悉或不清楚时,您可以看看这个简单操作流程。
操作步骤【第一步】:启动软件;通过鼠标左键单击windows菜单:“开始”->“所有程序”->“广联达建设工程造价管理整体解决方案”->“广联达土建算量软件GCL2013”;【第二步】:新建工程;1、鼠标左键单击“新建向导”按钮,弹出新建工程向导窗口;2、输入工程名称,例如,在这里,工程名称输入“广联达大厦”,如果同时选择清单规则和定额规则,即为清单标底模式或清单投标模式;若只选择清单规则,则为清单招标模式;若只选择定额规则,即为定额模式这里我们以定额模式为例,定额计算规则选择为“北京市建筑工程预算定额计算规则(2001)”,定额库为“北京市建设工程预算定额(2001)”然后单击“下一步”按钮;注:您可以根据您所在的地区,选择相应的计算规则及定额库。
3、连续点击“下一步”按钮,分别输入工程信息、编制信息,直到出现下图所示的“完成”窗口;4、点击“完成”按钮便可完成工程的建立,显示下面的界面。
【第三步】:工程设置;1、在左侧导航栏中选择“工程设置”下的“楼层信息”页签;2、单击“插入楼层”按钮,进行楼层的插入,;3、根据图纸输入各层层高及首层底标高,这里,首层底标高默认为0。
【第四步】:建立轴网;1、在左侧导航栏中点击“绘图输入”页签,鼠标左键点击选择“轴网”构件类型;2、双击轴网,点击构件列表框工具栏按钮“新建”->“新建正交轴网”,教程库;3、默认为“下开间”数据定义界面,在常用值的列表中选择“3000”作为下开间的轴距,并单击“添加”按钮,在左侧的列表中会显示您所添加的轴距;4、选择“左进深”,在常用值的列表中选择“3000”,并单击“添加”按钮,依次添加三个进深尺寸。
这样“轴网-1”就定义好了;5、点击工具条中的“绘图”按钮,自动弹出输入角度对话框,输入角度“0”,单击“确定”按钮,就会在绘图区域画上刚刚定义好的轴网-1了。
广联达钢筋抽样教程一、背景介绍广联达是一家领先的建筑信息化软件提供商,为工程建设领域提供一站式数字化解决方案。
其中,钢筋抽样是建设项目中必不可少的环节之一。
本文将介绍广联达钢筋抽样的基本流程和操作方法。
二、钢筋抽样流程广联达钢筋抽样的流程主要包括以下几个步骤:1.登录系统:在广联达钢筋抽样系统中输入用户名和密码进行登录。
2.创建项目:在系统中创建一个新的项目,并填写相关的项目信息,如项目名称、施工单位、工程位置等。
3.添加构件:在项目中添加需要进行钢筋抽样的构件,可以通过手动输入构件信息或者导入构件清单。
4.设置抽样方案:根据实际需要设置钢筋抽样的方案,如抽样数量、抽样比例、抽样位置等。
5.执行抽样:根据抽样方案,在实际施工过程中进行钢筋抽样操作,记录抽样结果。
6.生成报告:根据抽样结果生成钢筋抽样报告,包括抽样数量、抽样位置、抽样时间等信息。
7.导出数据:将钢筋抽样数据导出,用于后续的数据分析或其他用途。
三、钢筋抽样操作方法1. 登录系统在广联达钢筋抽样系统的登录页面,输入正确的用户名和密码,点击登录按钮即可成功登录。
2. 创建项目在系统的首页点击“新建项目”按钮,进入项目创建页面。
在该页面中填写项目的基本信息,包括项目名称、施工单位、工程位置等,并点击保存按钮完成项目创建。
3. 添加构件在项目详情页点击“添加构件”按钮,进入构件添加页面。
在该页面中可以手动输入构件的相关信息,如构件编号、构件类型、构件尺寸等。
也可以导入构件清单,将已有的构件数据导入系统中。
4. 设置抽样方案在项目详情页点击“设置抽样方案”按钮,进入抽样方案设置页面。
在该页面中可以设置抽样的相关参数,如抽样数量、抽样比例、抽样位置等。
5. 执行抽样在实际施工过程中,根据抽样方案进行抽样操作。
在抽样位置进行抽样,并记录抽样结果,包括构件编号、抽样时间等信息。
6. 生成报告在项目详情页点击“生成报告”按钮,系统将根据抽样结果自动生成钢筋抽样报告。
第一章工程造价计算方案一、算量软件思路:总体通过绘图建模的方式,快速建立建筑物计算模型。
再通过建立工程确定其计算规则;建立楼层确定构件的竖向高度尺寸、以及标高;建立轴网确定平面定位尺寸;对于每个构件,先定义构件属性,如确定其截面、厚度、材质等,再套取清单或定额做法;定义完构件后,对图纸将构件绘制在轴网上。
这样,建筑模型就建立好了,软件自动考虑构件与构件之间的关系的扣减关系,按照内置的计算规则自动扣减。
二、正常使用广联达算量软件,先用钢筋软件利用电子版图纸导入识别进行计算钢筋,经检查无误后转入土建算量软件计算土建工程量(二种软件可互导),当多轴网时,需按轴网分域调整楼层层高,另外对抗震等级、砼强度等设置项目进行重调整,对于钢筋部分土建可直接用的构件要大体检查一下,套定额合并工程量时,如楼梯计算范围内的柱梁不得算。
三、对于软件中不能识别的构件,采用新建画图上。
对于既不能识别又不能画上的构件,采用单构件参数化图集进行计算。
以上方法均不行的构件,采用手工输入法进行计算。
当按算量软件都不方便且较慢时,可采用神机妙算中统筹法进行计算。
小型构件和节点用此方法计算时,钢筋应利用其数据计算,不要重复计算,浪费时间。
四、工程造价计算全部过程及顺序详见《目前工程预(结算)编制的主要操作步骤及项目分类》表。
五、编制过程和检查过程同样重要,编制完成后按《工程算量和计价项目检查目录表》中所提示的项目进行整体自检,另外再由专人全面核对,核查后打印工程造价文件初稿,初稿经业主检查后,对于实际存在的问题进行修正后,再出正式的工程造价文件,最终文件是否加大?加大多少?应满足业主要求,不加大版本终稿要准确,最大误差应控制在审定价的10%以内。
六、图元存盘与提取,是用于多人做后,再放入一块或这次做的,下次可再利用,可反复利用不同工程相同构件的成果,大大提高工作效率,也可在本工程内反复利用。
七、计量软件绘制总流程7.1总体流程:先主体、装修、再零星7.2按结构类型:剪力墙结构:剪力墙→门窗洞→暗柱/端柱→暗梁/连梁框架结构:柱→梁→板框剪结构:柱→梁→剪力墙→门窗洞→暗柱/端柱→暗梁/连梁→板砖混结构:砖墙→门窗洞→构造柱→圈梁7.3 按建筑物的不同位置:首层→地上→地下→基础7.4 具体操作方法见GCL2008 操作手册、GGJ2009操作手册以下仅对操作技巧和易错的地方作出明确定。
广联达板的钢筋绘制方法说实话广联达板的钢筋绘制方法这事,我一开始也是瞎摸索。
我最初就想着按照图上那样,把钢筋一股脑儿地画上去,结果发现完全不是那么回事儿。
我试过直接用那种普通的绘制线条的方式来表示钢筋,但是软件根本识别不了我要表达的钢筋信息,搞了半天全是白费功夫。
然后我就开始仔细研究软件的每个菜单和功能。
我发现,在绘制板钢筋之前,一定要先把板这个构件给绘制准确了。
就像盖房子,你得先把地基打好一样。
如果板的尺寸、位置不对,那钢筋肯定也绘制不好。
这可是我花了好久才意识到的教训。
对于板受力筋的绘制,有个方法还挺简单。
比如说水平方向的钢筋,你就可以用那种水平布置的功能,它就像一个小扫帚,一下就把钢筋按照你要求的间距扫过去摆满了。
不过呢,这里有个小细节容易出错,就是在输入间距的时候,一定得看清楚图纸的要求,是100啊还是200啊之类的,我就有一次没看仔细,结果出来的钢筋布置完全错误。
还有呢,负筋的绘制感觉更麻烦一些。
我曾经错误地以为只要把负筋长度画对就可以了。
但是实际上,它的左右标注非常关键。
就好比负筋是搭在两边的小板凳上,这个左右标注就是小板凳的位置,如果不对的话,和实际受力情况就不符合了。
在绘制跨板受力筋的时候也是。
我一开始搞不懂它和普通受力筋、负筋的区别,都不知道在软件里怎么操作。
后来啊,我发现它像一个变形的负筋一样,一边或者两边要伸到相邻的板里,那就得在软件里准确地设置它的伸出长度才行。
至于双层双向的钢筋网,我觉得就是按照先绘制底筋,再绘制面筋的顺序来。
就像是做三明治,先放下面的那层面包(底筋),再放上面的那层面包(面筋)。
不过这时候要注意保护层厚度的设置,不然钢筋就像被埋在了不合适的地方一样。
我也不敢说我现在掌握的就是绝对正确的绘制方法,但是这些都是我经过好多错误和不断尝试总结出来的。
可能不同的工程图纸还会有一些特殊的要求,那就得根据实际情况再灵活调整了。
反正绘制广联达板的钢筋啊,细心和耐心真的是特别重要。

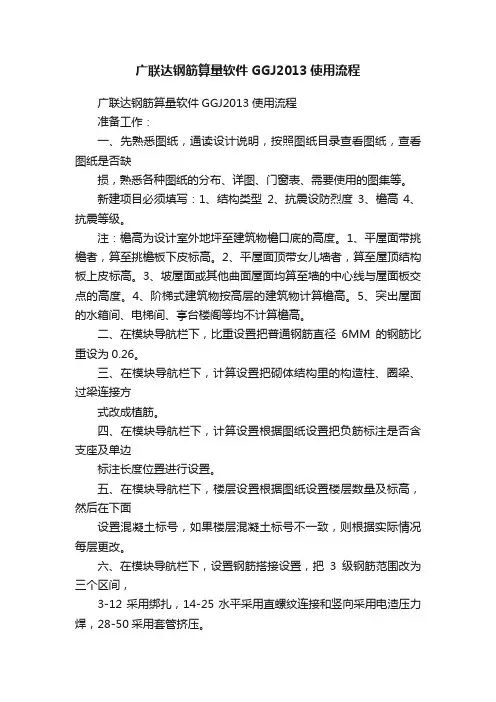

广联达钢筋算量软件GGJ2013使用流程广联达钢筋算量软件GGJ2013使用流程准备工作:一、先熟悉图纸,通读设计说明,按照图纸目录查看图纸,查看图纸是否缺损,熟悉各种图纸的分布、详图、门窗表、需要使用的图集等。
新建项目必须填写:1、结构类型2、抗震设防烈度3、檐高4、抗震等级。
注:檐高为设计室外地坪至建筑物檐口底的高度。
1、平屋面带挑檐者,算至挑檐板下皮标高。
2、平屋面顶带女儿墙者,算至屋顶结构板上皮标高。
3、坡屋面或其他曲面屋面均算至墙的中心线与屋面板交点的高度。
4、阶梯式建筑物按高层的建筑物计算檐高。
5、突出屋面的水箱间、电梯间、亭台楼阁等均不计算檐高。
二、在模块导航栏下,比重设置把普通钢筋直径6MM的钢筋比重设为0.26。
三、在模块导航栏下,计算设置把砌体结构里的构造柱、圈梁、过梁连接方式改成植筋。
四、在模块导航栏下,计算设置根据图纸设置把负筋标注是否含支座及单边标注长度位置进行设置。
五、在模块导航栏下,楼层设置根据图纸设置楼层数量及标高,然后在下面设置混凝土标号,如果楼层混凝土标号不一致,则根据实际情况每层更改。
六、在模块导航栏下,设置钢筋搭接设置,把3级钢筋范围改为三个区间,3-12采用绑扎,14-25水平采用直螺纹连接和竖向采用电渣压力焊,28-50采用套管挤压。
绘制一次结构柱、剪力墙、梁、楼板、楼梯、基础:七、进入绘图输入,设置轴网。
步骤:新建矩形轴网(也可以识别)-设置上下开间,左右进深-轴号自动排序-检查。
八、先画框架柱(KZ),步骤:在定义界面下设置柱的各种参数(也可导入图纸识别:先识别柱大样,提取柱边线-提取柱标识-提取钢筋线-识别柱大样,然后再识别柱,提取柱边线-提取柱标识-识别柱)-导入图纸-根据图纸布置-查改标注-对于部位不对的可以用“单对齐”调整。
九、画剪力墙,步骤:在定义界面下设置剪力墙各种参数-导入图纸-根据图纸布置(剪力墙一定要画满)-设置暗梁、连梁。
十、画主梁次梁,步骤:在定义界面下设置梁的各种参数(也可导入图纸识别:提取梁边线-提取梁标注-识别梁-人工检查把未识别或识别错误的修改-查改支座-识别梁原位标注。
广联达钢筋抽样软件的使用方法一、工程设置首先在模块导航栏点击工程设置,进行工程信息填写及比重设置、弯钩设置、损耗设置、计算设置、楼层设置,比重设置改写钢筋比重,计算设置改写计算方式和节点形式,楼层设置填写楼层层数、层高、标高、楼板厚,还有混凝土强度、保护膜厚度,最后不要忘记复制到其他楼层。
二、建立轴网点模块导航栏里绘图输入按钮,进入绘图界面,在绘图界面最上边是菜单栏,稍下是工具栏,中间画框是绘图区域,最下边是状态栏(状态提示怎样操作)。
绘图一般分三个步骤:定义→新建→绘图。
建立轴网有多种方法。
1、模块导航栏点击绘图输入→轴线→轴网→新建→新建正交轴网(或新建圆弧轴网、新建斜交轴网)→轴网1→下开间→输入轴线尺寸→添加(相邻轴线尺寸相同时乘以轴线数)→1轴→2轴……左进深→输入轴距→添加(相邻轴距相同时乘以轴线数)→A轴→B 轴……上开间→输入轴距→添加(相邻轴距相同时乘以轴线数)→1轴→2轴……右进深→输入轴距→添加(相邻轴距相同时乘以轴线数)→A轴→B 轴……轴网两端标注:在上述步骤完成的情况下,点击模块导航栏的轴网修改轴号位置→将轴网涂黑→点右键→两端标注。
2、下开间、左进深的画法和方法1前两步相同。
画上开间、右进深时,将画框下边,下开间、左进深的定义数据复制粘贴到上开间、右进深的定义数据框里就完成。
3、画下开间、左进深、上开间、右进深时,双击常用值栏的相应数据就可以。
轴号自动排序:上下开间或左右进深轴号不同时,点在定义新建界面工具栏点轴号自动排序按钮便可自动排序。
修改轴距:点画框上边工具栏中的修改轴距,再点击要修改的轴线会弹出请输入轴距框,输入相应数据,点确定即可。
修剪轴线和恢复轴线:点工具栏修剪轴线按钮→再要修剪的轴线上找到要修剪的位置点左键→再点要修剪的部位就可以了。
点工具栏恢复轴线按钮→再点先前修剪的轴线要恢复的部位就可以了。
绘制辅助轴线和删除辅助轴线:在工具栏点平行或两点、点角按钮→点基准轴线或两点、交点→填写距离或角度点确定既可。
广联达钢筋抽样GGJ2013操作手册本宝典的学习目标:1.掌握用GGJ2013做工程的流程熟练掌握图形软件常用功能的操作2.掌握用GGJ2013计算主要构件工程量的方法能够对软件计算结果3.建立应用软件的信心,敢用软件做工程最后希望大家通过此次学习,能够得到点石成金的手指,将软件应用到实际工作中,快速脱离枯燥烦琐的手工计算,走上轻松快乐的电算化造价人生之旅!1.1钢筋软件是如何算量的GGJ2013软件综合考虑了平法系列图集、结构设计规范、施工验收规范以及常见的钢筋施工工艺,能够满足不同的钢筋计算要求。
不仅能够完整的计算工程的钢筋总量,而且能够根据工程要求按照结构类型的不同、楼层的不同、构件的不同,计算出各自的钢筋明细量,让大家从繁琐的背规则、列式子、按计算器中解脱出来。
按施工图的顺序:先结构后建筑,先地上后地下,先主体后屋面、先室内后室外。
将一套图分成四个部分,再把每部分的构件分组,分别一次性处理完每组构件的所有内容,做到清楚、完整。
2.1流程介绍2.2新建工程第一步:双击桌面“广联达钢筋抽样软件GGJ2013”图标,启动软件。
第二步:点击新建向导。
第三步:按照实际工程的图纸输入工程名称,输入完毕后点击下一步。
第四步:根据实际情况,对工程需要的规则进行选择,选择完毕后点击下一步。
第五步:设置好工程的结构类型、设防烈度、檐高、抗震等级,设置完毕后点击下一步。
第六步:编制信息页面的内容只起标识作用,不需要进行输入,直接点击下一步。
第七步:确认输入的所有信息没有错误以后,完成新建工程的操作。
2.3新建楼层第一步:点击“工程设置”下的“楼层信息”,在右侧的区域内可以对楼层进行定义。
第二步:点击“插入楼层”进行楼层的添加第三步:根据图纸输入首层的底标高第四步:根据图纸在层高一列修改每层的层高数值,修改完毕后楼层的定义就完成了。
第五步:根据图纸在层高一列修改每层的层高数值,修改完毕后楼层的定义就完成了。
2.4轴网第一步:点击模块导航栏中的“轴网”。
广联达钢筋抽样GGJ2013楼层集水坑绘制图文教程详解
目前很多地下室不是一层的,经常出现地下二层,甚至三层的地下室,那么在楼层就不可避免的出现集水坑,广联达软件处理集水坑构件的前提条件是,必须布置在筏板上,那楼层上的集水坑怎么办呢,不可能把楼层的现浇板改成基础筏板的,下图就是设置在地下楼层现浇板上的集水坑。
此集水坑不仅不在筏板上,它的配筋还别具特色,连续两端360度弯折成型。
这种结构是复核受力性能的,这种配筋形式在以前只能按照现浇板和剪力墙来组合计算,钢筋无法按图纸样式简图计算工程量,
常规的处理方法是底板定义现浇板,侧壁定义剪力墙,如下截图所示
现在软件提供了自定义线编辑钢筋功能,正好解决了此集水坑的处理,而且还很完美
分别定义两个不同方向的截图,并按设计配筋编辑钢筋,需要注意的问题是,在底板只能编辑纵筋,不要编辑横向构件,因为两个方向的图元在画图时要垂直相交,如果布置了横向钢筋就会导致底板钢筋重复计算,
编辑完钢筋后画图,两个方向叠加画图,软件支持自定义构件图元重复存在。
汇总计算后,三维查看钢筋布置情况,见下图。
广联达图形算量系列教程图形GCL2013篇之二[本文档采用图文并茂形式详细讲解了GCL2013的主要操作步骤]华宇广泰建工集团有限公司2014年7月21日目录广联达图形算量GCL2013设置斜墙图文教程详解 (2)广联达GCL2013构件套清单定额做法图文教程详解 (7)广联达图形算量GCL2013图元存盘图文教程详解 (19)广联达图形算量GCL2013表格输入图文教程详解 (21)广联达图形算量GCL2013创建平行辅轴图文教程详解 (29)广联达图形算量GCL2013计算器图文教程详解 (30)广联达图形算量GCL2013设置斜墙图文教程详解使用背景当实际工程中有了斜墙构造时,可以使用“设置斜墙”的功能。
操作步骤【第一步】:绘制墙图元,然后点击菜单项“绘图”->“设置斜墙”或点击绘图工具栏中“设置斜墙”按钮,【第二步】:点选需要变斜的墙图元,右键确认选择,弹出“设置斜墙”对话框;【第三步】:以“按倾斜角度设置斜墙”为例:选择“按倾斜角度设置斜墙”,输入“墙的倾斜角度”,点击【确定】;【第四步】:按鼠标左键指定墙的倾斜方向,斜墙生成。
说明1、设置斜墙只能把已有直墙变斜,不能直接绘制斜墙,教程库搜集整理;2、设置斜墙一次只能操作一个墙图元,不能多个图元一起操作。
3、本功能只适用于墙和幕墙,保温墙和墙垛不支持此功能,但依附于墙上的墙垛,在墙图元设置斜墙后会自动随墙变斜。
4、墙上的墙面、墙裙、踢脚、保温层等构件,在墙图元设置斜墙后,会自动随墙变斜。
使用背景相同类型工程的构件是可以重复使用的,包括属性计算结果,所以软件提供了图元存盘和图元提取功能。
操作步骤【第一步:】在菜单栏点击“楼层”->“图元提取”;【第二步】:按鼠标左键指定插入点,按右键结束;说明1、如果当前工程中已经存在同名构件,则会弹出“同名称构件处理方式”对话框,如下图所示;新建构件,名称加+n:在当前工程已有构件的基础上新建构件,名称后加+n,n=1、2、3...;不新建构件,覆盖目标层同名构件属性:当前楼层中的构件名称不变,构件的属性信息按照图元存盘文件中相同名称构件的属性覆盖。
广联达钢筋抽样GGJ2013楼层集水坑绘制图文教程详解
目前很多地下室不是一层的,经常出现地下二层,甚至三层的地下室,那么在楼层就不可避免的出现集水坑,广联达软件处理集水坑构件的前提条件是,必须布置在筏板上,那楼层上的集水坑怎么办呢,不可能把楼层的现浇板改成基础筏板的,下图就是设置在地下楼层现浇板上的集水坑。
此集水坑不仅不在筏板上,它的配筋还别具特色,连续两端360度弯折成型。
这种结构是复核受力性能的,这种配筋形式在以前只能按照现浇板和剪力墙来组合计算,钢筋无法按图纸样式简图计算工程量,
常规的处理方法是底板定义现浇板,侧壁定义剪力墙,如下截图所示
现在软件提供了自定义线编辑钢筋功能,正好解决了此集水坑的处理,而且还很完美
分别定义两个不同方向的截图,并按设计配筋编辑钢筋,需要注意的问题是,在底板只能编辑纵筋,不要编辑横向构件,因为两个方向的图元在画图时要垂直相交,如果布置了横向钢筋就会导致底板钢筋重复计算,
编辑完钢筋后画图,两个方向叠加画图,软件支持自定义构件图元重复存在。
汇总计算后,三维查看钢筋布置情况,见下图。
