广联达软件钢筋抽样GCJ10.0教程

广联达钢筋抽样GGJ10.0梁的基本操作广联达钢筋抽样GGJ10.0梁的基本操作2010年03月07日星期日 09:351. 在属性定义时要不要根据图纸来定义梁的跨数？答：不用，软件提供了识别梁跨的功能，会自动根据所画的梁图来识别梁的跨数。

2. 框架梁中架立筋的输入方式是什么？答：如果是在集中标注处标注有架立筋，可照图输入。

需要注意架立筋一定要带上括号，如（2b14）。

3. 请问梁下部钢筋标注:8Φ25 3(-3)/5，请问在软件中如何输入？答：照图输入。

4. 软件能处理变截面梁吗？如何处理？答：能。

直接在绘图输入界面中点击“原位标注”，在表格中对应的梁跨处输入梁截面即可。

5. 悬臂梁的悬臂跨截面成梯形变化该如何来处理？答：在编辑梁原位标注的界面，直接输入截面信息：如300*700/400即可，700为悬臂梁根部尺寸，400为悬臂跨远端尺寸。

6. 我实际施工中悬臂梁上部钢筋的端部弯折有多种，软件可以处理吗？答：软件对于悬臂梁上部钢筋共设置了5种不同端部弯折类型的钢筋，可以灵活处理各种悬臂梁上部钢筋的端部弯折情况。

7. 双悬臂梁在绘图输入下应如何输入？答：首先在绘图界面利用“shift+左键”画法，画入双悬挑梁，然后点击原位标注即可。

8. 软件能够处理加腋梁钢筋吗？答:能。

在“原位标注”表格中分别输入“腋长”、“腋高”及一侧的“加腋钢筋”信息即可。

9. 对于L型梁、花篮梁设计是按03G101-1进行设计的，软件是如何处理的？答：GGJ10.0中几乎所有构件都有一个“其他箍筋”属性，对于异型构件的箍筋，均可以使用其他箍筋来进行设置。

10. 如何区别框架梁和屋面梁？答：在定义构件属性时可选择楼层框架梁和屋面框架梁，软件会自动按其计算规则计算。

11. 次梁加筋图纸中标注为8Φ10(2)，软件中怎么处理？答：在梁的“原位标注”－“次梁加筋”位置输入8A10(2)就可以了。

12. 框架梁中吊筋如何输入，多根吊筋如何输入？答：在梁“原位标注”－吊筋位置输入吊筋。

4前言2目录3第一章钢筋工程量计算依据 4第二章钢筋软件整体流程5第三章操作详解6第一节新建工程 6第二节新建轴网11第三节柱15第四节梁20第五节板26第六节基础部分31第七节墙41第八节其它构件(单构件输入) 48第九节报表输出51第四章其它功能53第五章综合练习60附录65附录一手工计算梁过程65附件二实例练习图纸79附录三实例练习参考结果79第一章钢筋工程量计算依据一、现行钢筋计算相关规范①《混凝土结构设计规范》GB50010-2002；——中国建筑工业出版社该“规范”于2002年4月1日起施行，主要内容有：混凝土结构基本设计规定、材料、结构分析、承载力极限状态计算及正常使用极限状态验算、构造及构件、结构构件抗震设计及有关附录；它适用于房屋和一般构筑物的钢筋混凝土、预应力混凝土以及素混凝土承重结构的设计；不适用于轻骨料混凝土及其它特种混凝土结构的设计。

②《混凝土结构工程施工质量验收规范》GB50204-2002的规定；——中国建筑工业出版社③《建筑物抗震构造详图》03G329-1；——中国建筑标准设计研究所出版④《混凝土结构施工图平面整体表示方法制图规则及构造详图》系列图集，简称“平法”G101-X系列：00G101、03G101-1、03G101-2、04G101-3、04G101-4。

——中国建筑标准设计研究所出版二、“平法”发展历程及适用范围1996年由陈青来、刘其祥等主编的《混凝土结构施工图平面整体表示方法制图规则和构造详图》（以下简称“平法”）96G101在全国正式推广，平法的表达形式是把结构构件的尺寸和配筋等，按照平面整体表示法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构施工图。

它改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法，大大提高了设计和施工的规范性、准确性。

本图集适用于非抗震和抗震设防烈度为6、7、8、9度地区一至四级抗震等级的现浇混凝土框架、剪力墙、框剪和框支剪力墙主体结构施工图的绘制，包括常用的柱、墙、梁三种构件。

广联达钢筋软件基础培训教材前言随着建筑信息化的发展及计算机的迅速普及，工程造价电算化已经成为必然的趋势。

在最近10年中，造价行业已经发生了巨大的变化：中国的基础建筑投资平均每年以15%的速度增长，但造价从业人员的数量，已经不足10年前的80%，造价从业人员的平均年龄比10年前降低了8.47岁，粗略计算目前平均每个造价从业者的工作量大概是10年前的40倍。

在这个过程中电算化起的作用是显而易见的，造价工作者学习、使用计算机辅助工作也是必然的选择，否则一定会跟不上行业的发展，因时间问题，准确性及工作强度过大等原因而退出造价行业。

我们统计过这样一组数据，一根三跨的平面整体表示方法标注的梁，让大家手工计算钢筋，在20分钟能够计算出结果的只有15.224%（06年统计了参加培训班的624人的结果），与严格按平法图籍要求的计算方法计算的正确结果相比，结果正确的只有0.32%（在624人中只有2个人的结果计算是正确的）。

在学习完广联达算量软件，使用一段时间比较熟练后，用软件在1分钟内能够计算出结果为97.077%（错误的原因是因为录入时疏忽，导致输入错误造成）。

一万平米的工程，利用GCL软件在一天内计算出准确完整工程量也已司空见惯，由此可以看到电算化的重要性、电算化给我们工作上带来的方便及普及电算化的必要性。

为了使各年龄段的造价工作者能够快速的学会使用工程造价算量软件，我们特编制了本教材。

教材的编制只要以怡和具体的工程实例的绘图计算过程为主线，过程中加入常用功能的使用方法及常遇到问题的处理方法，通过讲解+练习的形式以满足初学者和已经会初步使用软件的学习者的需要，也希望通过本教材的学习大家能够掌握学习和使用软件的方法，以便在学习后可以自行学习和测试解决实际应用过程中遇到的使用问题。

本课程的学习目标：一、掌握GGJ10.0软件算量的思路、流程和基本方法二、熟练掌握GGJ10.0软件常用功能的操作三、能够独立完成《广联达培训楼》工程，学会用软件做工程的思路和方法四、能够对软件计算结果做简单分析，逐步能够把握用软件准确进行钢筋工程量计算五、如果参加应用培训,您将会获得更多的收获……最后希望大家通过本教材的学习，能够得到点石成金的手指，将软件应用到实际工作中，快速脱离枯燥繁琐的手工计算，走上轻松快乐的电算化造价人生之旅！编者2007年4月目录前言 (1)目录 (3)钢筋软件整体流程 (4)第二章钢筋软件整体流程 (5)第三章操作详解 (6)第一节新建工程 (6)第二节新建轴网 (10)第三节柱 (15)第四节梁 (20)第五节板 (26)第六节基础部分 (31)第七节墙 (42)第八节其它构件(单构件输入) (49)第九节报表输出 (52)第四章其它功能 (54)第五章综合练习 (61)附录 (66)附录一手工计算梁过程 (66)附件二实例练习图纸 (69)附录三实例练习参考结果 (79)第一章钢筋工程量计算依据一、现行钢筋计算相关规范①《混凝土结构设计规范》GB50010-2002；——中国建筑工业出版社该“规范”于2002年4月1日起施行，主要内容有：混凝土结构基本设计规定、材料、结构分析、承载力极限状态计算及正常使用极限状态验算、构造及构件、结构构件抗震设计及有关附录；它适用于房屋和一般构筑物的钢筋混凝土、预应力混凝土以及素混凝土承重结构的设计；不适用于轻骨料混凝土及其它特种混凝土结构的设计。

广联达钢筋抽样（笔记）工程准备工作：? 1、在新建工程前? 先分析图纸? 仔细阅读结构设计总说明。

2、建立与工程相对应的Excel 表格? 用于记录及计算钢筋算量中的数据? Word 表格? 和用于记录钢筋算量中所遇到的问题? 。

软件操作：一、新建工程第一步? 工程名称1、输入工程名称? 按工程图纸名称输入。

2、按照图纸结构设计总说明选取计算规则? 其他选项不变。

第二步? 工程信息1、依据图纸结构设计总说明填写工程信息2、工程信息中? 结构类型、设防烈度、檐高决定建筑的抗震等级? 抗震等级影响钢筋的搭接和锚固的数值? 从而会影响最终钢筋量的计算? 因此需要根据实际工程的情况进行输入。

PS:檐高为室外地坪到女儿墙底的高度值。

第三步? 编制信息1、根据实际情况填写相应的内容。

第四步? 比重设置1、目前国内市场上没有直径为6 的钢筋? 一般用直径为6.5 的钢筋代替? 需要把直径为 6 的钢筋的比重修改为直径 6.5 的钢筋比重? 直接在表格中复制、粘贴即可。

第五步? 弯钩设置第六步? 点击完成二、计算设置计算设置部分的内容? 是软件内置的规范和图集的显示。

包括各类构件计算过程中所用到的参数设置? 直径影响钢筋技术结果? 软件中默认的都是规范中规定的数值? 和工程中最常用的数值。

图纸没有特殊说明? 预算过程中不必调整。

三、楼层设置1、建立楼层在软件中建立楼层时? 按照以下原则确定层高和起始位置? A 基础层底设、置为基础常用的底标高? 基础层底标高注意设置为垫层底标高。

B、基础上面一层从基础层顶到该层的结构顶板顶标高。

C、中间层从层底的结构板顶到本层上部的板顶。

2、修改板的厚度? 基础层板厚为筏板厚度。

3、楼层缺省钢筋设置A、根据结构设计说明修改构件的混凝土标号? 如果结构设计说明与各楼层图混凝土标号不同? 按照结构设计说明设计? 加以说明。

B、根据结构设计说明修改构件的保护层厚度。

四、轴网的定义1、查看一层平面? 根据一层平面图建立轴网。

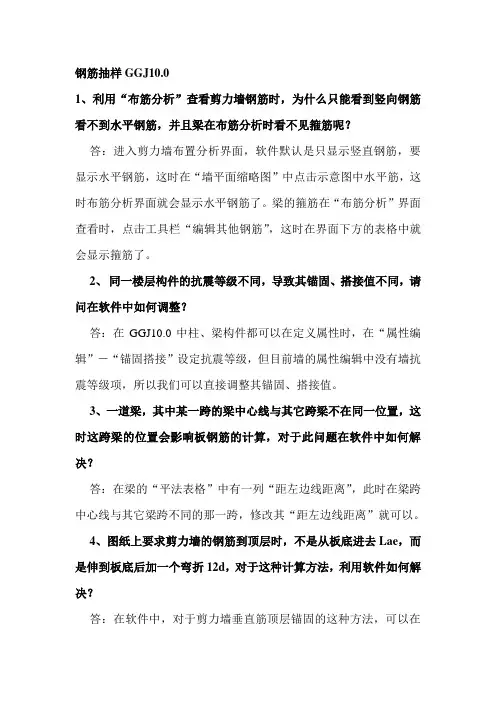

钢筋抽样GGJ10.01、利用“布筋分析”查看剪力墙钢筋时，为什么只能看到竖向钢筋看不到水平钢筋，并且梁在布筋分析时看不见箍筋呢？答：进入剪力墙布置分析界面，软件默认是只显示竖直钢筋，要显示水平钢筋，这时在“墙平面缩略图”中点击示意图中水平筋，这时布筋分析界面就会显示水平钢筋了。

梁的箍筋在“布筋分析”界面查看时，点击工具栏“编辑其他钢筋”，这时在界面下方的表格中就会显示箍筋了。

2、同一楼层构件的抗震等级不同，导致其锚固、搭接值不同，请问在软件中如何调整？答：在GGJ10.0中柱、梁构件都可以在定义属性时，在“属性编辑”－“锚固搭接”设定抗震等级，但目前墙的属性编辑中没有墙抗震等级项，所以我们可以直接调整其锚固、搭接值。

3、一道梁，其中某一跨的梁中心线与其它跨梁不在同一位置，这时这跨梁的位置会影响板钢筋的计算，对于此问题在软件中如何解决？答：在梁的“平法表格”中有一列“距左边线距离”，此时在梁跨中心线与其它梁跨不同的那一跨，修改其“距左边线距离”就可以。

4、图纸上要求剪力墙的钢筋到顶层时，不是从板底进去Lae，而是伸到板底后加一个弯折12d，对于这种计算方法，利用软件如何解决？答：在软件中，对于剪力墙垂直筋顶层锚固的这种方法，可以在“节点设置”－“墙”－“第7条”中选择节点二，然后修改弯折长度值。

5、我想修改个别柱的箍筋加密，在属性里修改后，怎么其他柱子的箍筋加密都变了？答：在绘图界面下“构件属性编辑器”中修改构件属性时，要注意构件属性是为蓝色还是黑色，蓝色信息为全局变量，只要修改蓝色信息后，只要是同名的构件，信息都会变化，这种情况下建议先修改构件的名称，这时软件会自动生成构件，这时再修改蓝色属性信息。

6、剪力墙和暗柱能不能重叠在一起画?还是要分开画?答：在GGJ10.0软件里，剪力墙与暗柱不能分开画，要先通画剪力墙然后再布置暗柱，如果剪力墙与暗柱分开画，这时剪力墙的水平筋遇到一字型暗柱时也不会连续通过。

广联达钢筋抽样软件的使用(我的笔记)广联达钢筋抽样软件的使用（我的笔记）１.直接输入结构类型，设防烈度，檐高，软件可自动识别抗震等级；２.要及时保存工程；３.若软件中设置的钢筋是圆6，但实际中市场上没有圆6钢筋，只有圆6.5，则在软件中设置比重时，设置成圆6.5即可；4.基础层层高：指基础底标高至首层结构底标高的距离；5.-1层层高是相对值，不能为负数；6.楼上部分先点击首层然后不断插入楼层；地下部分则点击基础层不断插入楼层；7.画辅助轴线的几种方法（1）点角：顺时针为正值，逆时针为负值（辅助轴线至基准线的转向）；（2）转角：圆弧中的半径（画直线）；（3）三点：利用三点画弧；（4）圆心、起点、终点辅轴，确定圆心、起点和终点画弧；（5）圆形辅轴：两点画圆，确定圆心和半径；另一种方法，鼠标点击确定圆心，然后移开圆心位置，按shift同时鼠标左键，显示输入半径，输入半径即可；8.修剪轴线，点击修剪轴线，点击要修剪的轴线段，略在断点位置点击要剪掉的段，则该段就会被剪掉；9.折线修剪轴线，点击第一点、第二点........最后再点击第一点，组成一个闭合多边形，则多边形内的轴线就会被剪掉；10.拉框修剪轴线：先点击拉框修剪轴线，然后拉框选择即可；11.恢复轴线：选择被修改过的轴线点击即可；12.修改轴距：若修改1轴――2轴的轴距，则必须点击选择2轴，选择后者；13.点击修改轴号位置，点击选择一条轴线，鼠标右键确认；14.若柱的位置不在轴线或轴线的交点上，则shift+左键即可（点击离柱位置最近的轴线交点）；15.镜像：点击镜像按钮，点击一点为框选起点，再点击一点确定框选范围（对角点），右键确认，继续点击一点为镜像线起点，再点击一点为镜像线的第二点，即可；16修改构件：选择要修改的柱点击右键，显示右键菜单，点击修改构件图元名称；另一种方法：选择要修改的图元，点击属性，在菜单中修改即可；17.其他楼层构件的绘制（复制）楼层――复制选定图元到其他楼层――批量选择――选择构件――右键确认；18.把KZ-3复制至第三层，定义――从其他楼层复制构件――选择首层――选择柱子――确定――选择KZ-３――点击绘图点击KZ-3的位置即可；（定义界面的复制是复制构件的，绘图界面的复制是复制图元的）19.ctrl+enter（或左键）换回俯视状态，也可直接点击俯视按钮；20.F4键改变插入点（确定柱的位置）；21.ctrl+左键画偏心柱；22.要使梁与柱对齐，开启（点击）顶点，F4插入点即可；23.若是梁已画成，点击梁，然后右键选择单对齐，继续点击柱的外边线，再点击要与柱对齐的梁的外边线即可；24.套价时，要想把首层柱的做法复制到其他楼层，可点击做法刷。

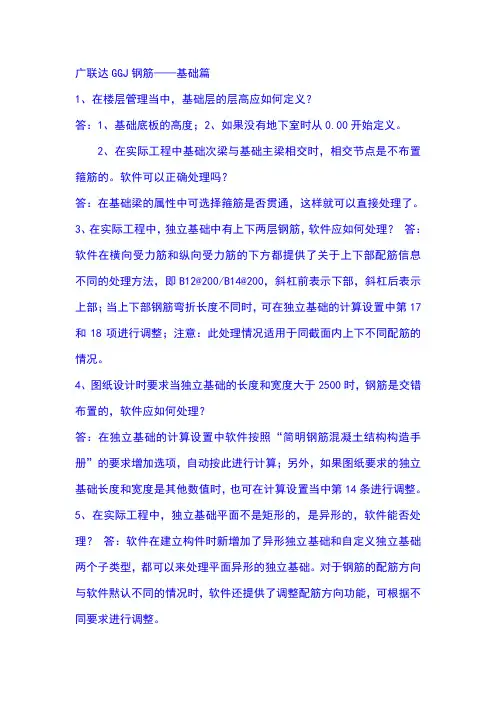

广联达GGJ钢筋——基础篇1、在楼层管理当中，基础层的层高应如何定义？答：1、基础底板的高度；2、如果没有地下室时从0.00开始定义。

2、在实际工程中基础次梁与基础主梁相交时，相交节点是不布置箍筋的。

软件可以正确处理吗？答：在基础梁的属性中可选择箍筋是否贯通，这样就可以直接处理了。

3、在实际工程中，独立基础中有上下两层钢筋，软件应如何处理？答：软件在横向受力筋和纵向受力筋的下方都提供了关于上下部配筋信息不同的处理方法，即B12@200/B14@200，斜杠前表示下部，斜杠后表示上部；当上下部钢筋弯折长度不同时，可在独立基础的计算设置中第17和18项进行调整；注意：此处理情况适用于同截面内上下不同配筋的情况。

4、图纸设计时要求当独立基础的长度和宽度大于2500时，钢筋是交错布置的，软件应如何处理？答：在独立基础的计算设置中软件按照“简明钢筋混凝土结构构造手册”的要求增加选项，自动按此进行计算；另外，如果图纸要求的独立基础长度和宽度是其他数值时，也可在计算设置当中第14条进行调整。

5、在实际工程中，独立基础平面不是矩形的，是异形的，软件能否处理？答：软件在建立构件时新增加了异形独立基础和自定义独立基础两个子类型，都可以来处理平面异形的独立基础。

对于钢筋的配筋方向与软件黙认不同的情况时，软件还提供了调整配筋方向功能，可根据不同要求进行调整。

6、在图形软件里绘制的参数化独立基础为什么导不到钢筋软件里？答：因为以前独立基础中只有矩形独立基础，新版软件在独立基础构件下新增参数化独立基础、异形独立基础、自定义独立基础，这样钢筋图形互导的问题就不存在了。

7、条形基础中分布筋我不想让它通算，应如何处理？答：软件在计算设置中增加了条基L形相交时分布筋是否贯通的选项，只要选择即可。

8、请问条形基础的受力筋根数软件是如何计算的？答：软件有相应的黙认原则，当与您手工计算不一致时可查看其计算设置。

对于条形基础的受力筋根数软件在计算设置第7条中有相应的选项，进行选择即可。

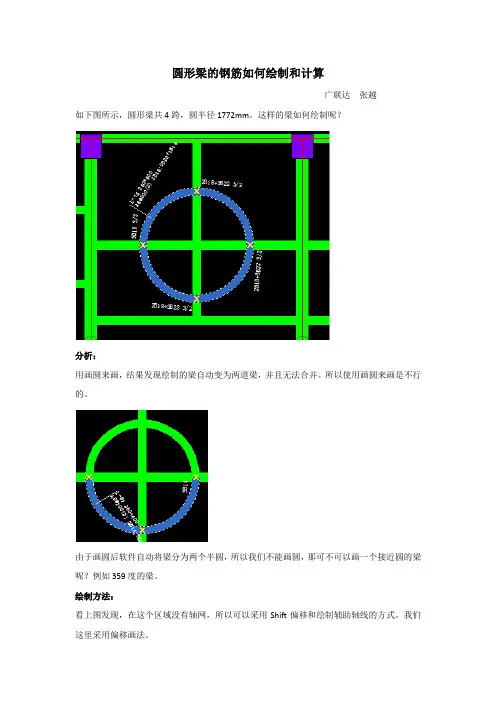

圆形梁的钢筋如何绘制和计算
广联达张越
如下图所示，圆形梁共4跨，圆半径1772mm。

这样的梁如何绘制呢？
分析：
用画圆来画，结果发现绘制的梁自动变为两道梁，并且无法合并。

所以使用画圆来画是不行的。

由于画圆后软件自动将梁分为两个半圆，所以我们不能画圆，那可不可以画一个接近圆的梁呢？例如359度的梁。

绘制方法：
看上图发现，在这个区域没有轴网，所以可以采用Shift偏移和绘制辅助轴线的方式。

我们这里采用偏移画法。

1、没有轴网，所以圆心也无法捕捉到，需要用到“交点捕捉”功能，然而用交点捕捉就不能用Shift偏移，这里就用一下几乎不使用的偏移工具条吧。

点击绘图中的顺大弧绘图，输入半径1772，然后利用交点捕捉和偏移工具条定位第一点。

2、在偏移工具条中将Y方向向下10mm，然后定位第2点从而绘制圆形梁。

这样圆形梁就绘制好了，需要注意这样绘制是稍微有点误差的，但这个误差对于预算几乎可以忽略不计了。

接下来进行梁原位标注计算钢筋即可。

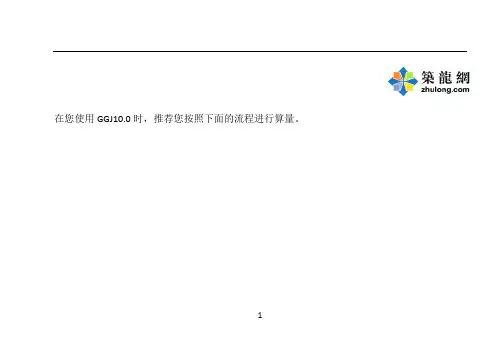

在您使用GGJ10.0时，推荐您按照下面的流程进行算量。

12目录单元1、启动软件 (4)单元2、新建工程 (4)单元3、新建楼层 (7)单元4、新建轴网 (9)单元5、绘制框架结构—柱 (15)单元6、绘制框架结构—梁 (21)单元7、绘制框架结构—板 (27)单元8、框架结构—查看钢筋量 (32)单元9、绘制剪力墙结构 (35)单元10、绘制基础 (40)单元11、单构件输入 (41)单元12、其它输入方法 (44)3单元1、启动软件(详细讲解可以参看视频01新建工程楼层)1、用鼠标左键单击桌面上“广联达工程量清单整体解决方案”快捷图标。

2、鼠标左键单击选择“钢筋抽样软件GGJ10.0”。

单元2、新建工程(详细讲解可以参看视频01新建工程楼层)1、打开软件，左键单击“新建向导”，进入“新建工程”界面。

2、输入工程名称、选择损耗模板、报表类别、计算规则、汇总方式。

4算规则。

（其中06G101-6内容已经包含在03G101中）53、点击“下一步”，按照工程图纸输入“工程信息”。

提示：注意提示信息中结构类型，首层地面结构标高，设防烈度，檐高，抗震等级会影响钢筋量的计算结果。

64、点击“下一步”，依次输入“编制信息”，“比重设置”，“弯钩设置”。

提示：如果勾选“箍筋弯钩平直计算按构件抗震考虑”，软件会依据06G101-6考虑箍筋和拉筋的计算按照构件图元自身的抗震等级。

5、点击“下一步”，进入“完成”界面。

经确认无误后点击“完成”，进入“楼层管理”界面。

单元3、新建楼层(详细讲解可以参看视频01新建工程楼层)工程建立后，首先要建立建筑物楼层高度的相关信息，即设置立面高度方面的信息。

1、根据图纸新建楼层，依次点击“添加楼层”，添加新的楼层。

2、修改每层的层高为实际高度，层高的单位为“m”。

78提示：1、当建筑物有地下室时，基础层指的是最底层地下室以下的部分，当建筑物没有地下室时，可以把首层以下的部分定义为基础层。

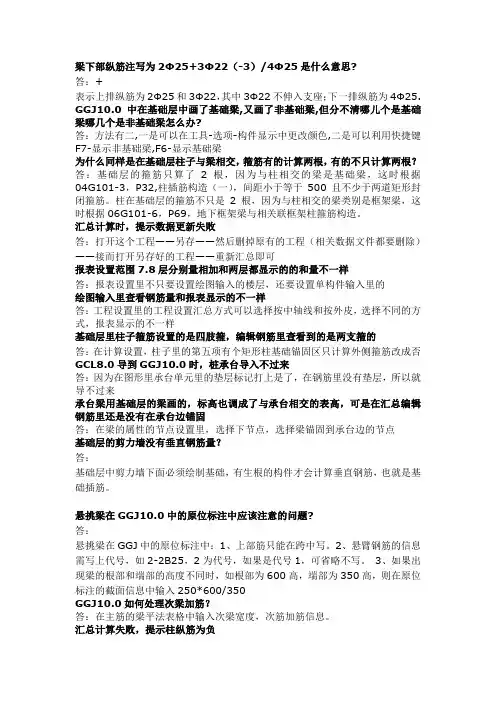

梁下部纵筋注写为2Φ25+3Φ22（-3）/4Φ25是什么意思?答：+表示上排纵筋为2Φ25和3Φ22，其中3Φ22不伸入支座；下一排纵筋为4Φ25. GGJ10.0中在基础层中画了基础梁,又画了非基础梁,但分不清哪儿个是基础梁哪几个是非基础梁怎么办?答：方法有二,一是可以在工具-选项-构件显示中更改颜色,二是可以利用快捷键F7-显示非基础梁,F6-显示基础梁为什么同样是在基础层柱子与梁相交，箍筋有的计算两根，有的不只计算两根？答：基础层的箍筋只算了2根，因为与柱相交的梁是基础梁，这时根据04G101-3，P32,柱插筋构造（一），间距小于等于500且不少于两道矩形封闭箍筋。

柱在基础层的箍筋不只是2根，因为与柱相交的梁类别是框架梁，这时根据06G101-6，P69，地下框架梁与相关联框架柱箍筋构造。

汇总计算时，提示数据更新失败答：打开这个工程——另存——然后删掉原有的工程（相关数据文件都要删除）——接而打开另存好的工程——重新汇总即可报表设置范围7.8层分别量相加和两层都显示的的和量不一样答：报表设置里不只要设置绘图输入的楼层，还要设置单构件输入里的绘图输入里查看钢筋量和报表显示的不一样答：工程设置里的工程设置汇总方式可以选择按中轴线和按外皮，选择不同的方式，报表显示的不一样基础层里柱子箍筋设置的是四肢箍，编辑钢筋里查看到的是两支箍的答：在计算设置，柱子里的第五项有个矩形柱基础锚固区只计算外侧箍筋改成否GCL8.0导到GGJ10.0时，桩承台导入不过来答：因为在图形里承台单元里的垫层标记打上是了，在钢筋里没有垫层，所以就导不过来承台梁用基础层的梁画的，标高也调成了与承台相交的表高，可是在汇总编辑钢筋里还是没有在承台边锚固答：在梁的属性的节点设置里，选择下节点，选择梁锚固到承台边的节点基础层的剪力墙没有垂直钢筋量？答：基础层中剪力墙下面必须绘制基础，有生根的构件才会计算垂直钢筋，也就是基础插筋。

悬挑梁在GGJ10.0中的原位标注中应该注意的问题?答：悬挑梁在GGJ中的原位标注中：1、上部筋只能在跨中写。

广联达钢筋抽样简单教程广联达图形算量软件操作思路我们大家手工做时一般是：先是平整场地，土方开挖，打夯，垫层，基础……我们图形算量软件的作法的思路：先做标准层。

在标准层做好之后就是把标准层向上向下复制，然后把标准做一些适当的修改。

所以标准层是非常重要的，我们在处理时要加倍小心。

（重点强调）软件的操作流程：进入图形算量项目管理楼层定义→层号、层高、建筑面积增减及楼层总信息(一层必须单存在)轴线管理→输入主轴线、辅助轴线绘图→所有实体的属性定义、画实体等操作汇总计算（注意在汇总之前每层都生成一次房间）查工程量清单，工程量计算书等退出GCL99软件用GBG99或其培训它软件取、凋价汇总计算、打印输出预算书。

图形自动计算工程量操作流程一、总信息：双击广联达图形算量软件→点确认→新建→在项目代号栏内输入工程代号（自己定义代号）→选计算规则→在项目名称栏内输入工程名称（其它可以不输入）→点确认→点楼层→点楼层定义→在楼层号内输入1→打回车→层高输入3.2m→打回车→2层→打回车→3m→打回车3层→打回车→2.4m→点小三角形→建筑面积选择不计算→点楼层换算→在楼层换算对话框内单击鼠标左键选择如下内容：楼层号砖墙砂浆标号砼墙混凝土标号梁混凝土标号板混凝土标号柱混凝土标号1 M10 碎C30 碎C30 碎C302 M7.5 碎C25 碎C25 碎C253 M5 碎C20 碎C20 碎C20点确认→外墙裙高1000→室外地坪相对标高栏内填-0.45→散水宽度填1000→点确认。

二、轴线：点辅助轴线按扭→点正交主轴按扭→在屏幕上任点一下左键→点下开间→输入轴距相应数字（按图输入轴距，注：轴线号可以自己定义）→点左进深→输入相应轴距（轴线号也可以自己定义）→点确认三、墙体：1、墙体属性定义：点墙体按扭→点属性定义按扭→墙体名称WQ37→墙体材质点小三角形选机红砖→墙体类别点小三角形选外墙→厚度选（或填）370→其它可不输入，（注：轴线距左墙皮宽默认250是表示偏轴线，如果梁、墙体是中轴，可改成185）点做法→点查询（或直接输入3-6、4-1）→点与属性定义相匹配的子目→选3-6、4-1→点选择子目→保存其它墙体采用同样的方法定义NQ24（3-2、4-16）、NRQ24(3-6、4-1)、基础WQ37 (3-1换M10)、基础WQ24（3-1换M10）、WQ24（3-6、4-1）。

广联达钢筋抽样软件操作1、打开软件：双击桌面图标，或开始菜单找到程序单击打开。

2、新建工程：工程名称，按照工程图纸输入。

损耗模板，不计算损耗。

报表类别，按照实际工程填写。

计算规则，03G101。

汇总方式，按照实际工程填写。

下一步，工程信息，蓝色字体一定要填写对，会影响到钢筋量。

黑色字体之起到标识作用，可填可不填。

下一步，编辑信息，可填可不填。

下一步，比重设置，市面上没有直径6的钢筋，需要把6.5钢筋的比重复制到6上。

下一步，弯钩设置，箍筋弯钩平直段计算按图元抗震考虑打勾。

下一步，完成。

3、工程设置：工程信息、比重设置、弯钩设置、损耗设置都是之前填过的，不需要修改。

计算设置，都是按照平法图集的，如果工程有特殊需要，需要修改的可以修改。

楼层设置，鼠标选中首层，点插入楼层，插入地上部分。

鼠标选中基础层，点插入楼层，插入地下部分。

需要修改首层底标高，和各楼层层高。

楼层缺省钢筋设置，修改。

鼠标选中哪一层就修改哪一层的缺省钢筋。

如果有几层的缺省钢筋时一样的，只需要修改一层，然后点复制到其他楼层，选择目标层，确定。

4、绘图输入：轴网，定义，新建正交轴网，输入下开间，左进深，上开间，右进深。

如果轴网是对称的，上开间和右进深就不需要输。

绘图，输入角度，如果是正交，就不需要修改角度，直接确定。

修改轴号位置（如果轴号需要对称标注或一端标注或不标注），单击修改轴号位置，拉框选中轴网（或只选一根轴线）右击，弹出对话框，选择，确定。

修剪轴线（如果轴线太长，不需要这么长的话），单击修建轴线，选择目标轴线需要剪短的点，选择需要剪掉的轴线。

辅助轴线（在任何界面下都可以绘制辅助轴线），两点（就是选择两个点），平行（辅助轴线和那根轴线平行就选中那根轴线，弹出对话框，输入偏移距离，和坐标轴同向的为正，相反的为负，确定），点角（选择点，弹出对话框，输入角度，确定）5、柱子：在绘图输入中选中柱子，定义，新建（矩形、圆形、异形、参数化），输入属性（抄图），绘图。
