二元系相图和合金的凝固与制备原理1

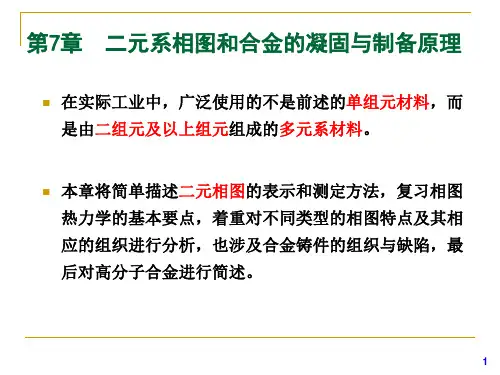

第7章二元系相图及其合金的凝固7.1相图的表示和测定方法 (1)7.2相图热力学的基本要点 (3)7.3二元相图分析 (6)7.4 二元合金的凝固理论 (19)7.5高分子合金概述 (23)在实际工业中，广泛使用的不是前述的单组元材料，而是由二组元及以上组元组成的多元系材料。

多组元的加人，使材料的凝固过程和凝固产物趋于复杂，这为材料性能的多变性及其选择提供了契机。

在多元系中，二元系是最基本的，也是目前研究最充分的体系。

二元系相图是研究二元体系在热力学平衡条件下，相与温度、成分之间关系的有力工具，它已在金属、陶瓷，以及高分子材料中得到广泛的应用。

由于金属合金熔液粘度小，易流动，常可直接凝固成所需的零部件，或者把合金熔液浇注成锭子，然后开坯，再通过热加工或冷加工等工序制成产品。

而陶瓷熔液粘度高，流动性差，所以陶瓷产品较少是由熔液直接凝固而成的，通常由粉末烧结制得。

高分子合金可通过物理（机械）或化学共混制得，由熔融（液）状态直接成型或挤压成型。

本章将简单描述二元相图的表示和测定方法，复习相图热力学的基本要点，着重对不同类型的相图特点及其相应的组织进行分析，也涉及合金铸件的组织与缺陷，最后对高分子合金进行简述。

7.1 相图的表示和测定方法二元系比单元系多一个组元；它有成分的变化，若同时考虑成分、温度和压力，则二元相图必为三维立体相图。

鉴于三坐标立体图的复杂性和研究中体系处于一个大气压的状态下，因此，二元相图仅考虑体系在成分和温度两个变量下的热力学平衡状态。

二元相图的横坐标表示成分，纵坐标表示温度。

如果体系由A，B两组元组成，横坐标一端为组元A，而另一端表示组元B，那么体系中任意两组元不同配比的成分均可在横坐标上找到相应的点。

二元相图中的成分按现在国家标准有两种表示方法：质量分数（ω）和摩尔分数（x）。

若A，B组元为单质，两者换算如下：式中，ωA ，ωB 分别为A ，B 组元的质量分数；A rA ，A rB 分别为组元A ，B 的相对原子质量；x A ，x B 分别为组元A ，B 的摩尔分数，并且ωA +ωB =1（或100％），x A +x B =1（或100％）。

第四章二元合金相图与合金凝固本章主要内容：相图基本原理：相，相平衡，相律，相图的表示与测定方法，杠杆定律；二元匀晶相图：相图分析，固溶体平衡凝固过程及组织，固溶体的非平衡凝固与微观偏析固溶体的正常凝固过程与宏观偏析：成分过冷，溶质原子再分配，成分过冷的形成及对组织的影响，区域熔炼；二元共晶相图：相图分析，共晶系合金的平衡凝固和组织，共晶组织及形成机理：粗糙—粗糙界面,粗糙—光滑界面,光滑—光滑界面；共晶系非平衡凝固与组织：伪共晶，离异共晶，非平衡共晶；二元包晶相图：相图分析，包晶合金的平衡凝固与组织，包晶合金的非平衡凝固与组织包晶反应的应用铸锭：铸锭的三层典型组织，铸锭组织控制，铸锭的缺陷其它二元相图：形成化合物的二元相图，有三相平衡恒温转变的其它二元相图：共析，偏晶，熔晶，包析，合晶，有序、无序转变，磁性转变，同素异晶转变二元相图总结及分析方法二元相图实例：Fe-Fe3C亚稳平衡相图，Al-Mn相图，Al2O3-SiO2二元系相图相图与合金性能的关系相图热力学基础：自由能—成分曲线，异相平衡条件，公切线法则，由成分—自由能曲线绘制二元相图1.填空1 相律表达式为_____________________________。

2. 固溶体合金凝固时，除了需要结构起伏和能量起伏外，还要有_____________起伏。

3. 按液固界面微观结构，界面可分为__________________和____________________。

4. 液态金属凝固时，粗糙界面晶体的长大机制是__________________________，光滑界面晶体的长大机制是_____________________和_____________________。

5 在一般铸造条件下固溶体合金容易产生____________偏析，用_________________热处理方法可以消除。

6 液态金属凝固时，若温度梯度dT/dX>0（正温度梯度下），其固、液界面呈________________状，dT/dX<0时（负温度梯度下），则固、液界面为________________状。

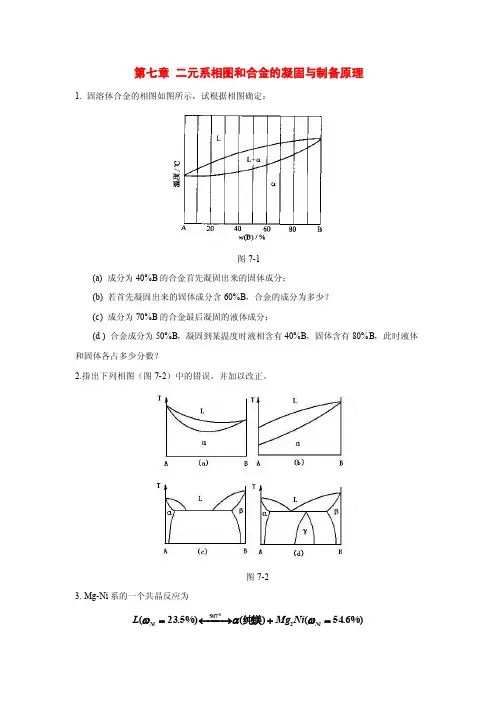

第七章 二元系相图和合金的凝固与制备原理1. 固溶体合金的相图如图所示，试根据相图确定：图7-1(a) 成分为40%B 的合金首先凝固出来的固体成分；(b) 若首先凝固出来的固体成分含60%B ，合金的成分为多少？(c) 成分为70%B 的合金最后凝固的液体成分；(d ) 合金成分为50%B ，凝固到某温度时液相含有40%B ，固体含有80%B ，此时液体和固体各占多少分数？2.指出下列相图（图7-2）中的错误，并加以改正。

图7-23. Mg-Ni 系的一个共晶反应为%)6.54()(%)5.23(25070=+−−→←=Ni Ni Ni Mg L ωαω纯镁设C1为亚共晶合金，C2为过共晶合金，这两种合金中的先共晶相的重量分数相等，但C1合金中的α 总量为C2合金中的α 总量的2.5倍，试计算C1和C2的成分。

4.组元A和B在液态完全互溶，但在固态互不溶解，且形成一个与A、B不同晶体结构的中间化合物，由热分析测得下列数据：（a）画出平衡相图，并注明个区域的相、各点的成分及温度，并写出中间化合物的分子式（原子量A=28，B=24）。

（b）100kg的含20wt.%B的合金在800℃平衡冷却到室温，最多能分离出多少纯A。

5. 假定我们在SiO2中加入10%的Na2O，请计算氧与硅之比值。

如果O:Si≤2.5是玻璃化趋势的判据，则形成玻璃化的最大Na2O是多少？6. (a)根据Fe-Fe3C相图，分别求2.11%C，4.30%C的二次渗碳体的析出量，(b)画出4.3%的冷却曲线。

10. 根据所示的Al-Si共晶相图（图7-3），试分析下列（a,b,c）三个金相组织属什么成分并说明理由。

指出细化此合金铸态组织的可能用途。

图7-311.证明题：1)如图7-4所示，已知液、固相线均为直线，证明k0=w s/w l=常数；2)当k0=常数时，试证明液、固平面状界面的临界条件G/R=[mw0(1-k0)]/(k0D)可简化为G/R=∆T/D。
