FDTD方法

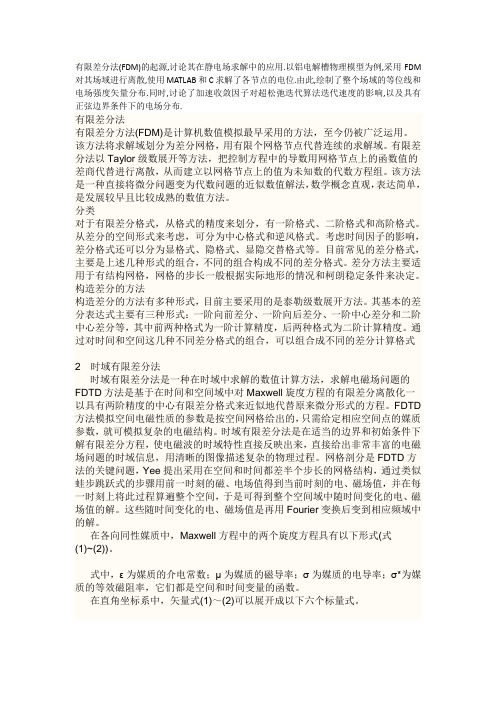

有限差分法(FDM)的起源,讨论其在静电场求解中的应用.以铝电解槽物理模型为例,采用FDM 对其场域进行离散,使用MATLAB和C求解了各节点的电位.由此,绘制了整个场域的等位线和电场强度矢量分布.同时,讨论了加速收敛因子对超松弛迭代算法迭代速度的影响,以及具有正弦边界条件下的电场分布.有限差分法有限差分方法(FDM)是计算机数值模拟最早采用的方法，至今仍被广泛运用。

该方法将求解域划分为差分网格，用有限个网格节点代替连续的求解域。

有限差分法以Taylor级数展开等方法，把控制方程中的导数用网格节点上的函数值的差商代替进行离散，从而建立以网格节点上的值为未知数的代数方程组。

该方法是一种直接将微分问题变为代数问题的近似数值解法，数学概念直观，表达简单，是发展较早且比较成熟的数值方法。

分类对于有限差分格式，从格式的精度来划分，有一阶格式、二阶格式和高阶格式。

从差分的空间形式来考虑，可分为中心格式和逆风格式。

考虑时间因子的影响，差分格式还可以分为显格式、隐格式、显隐交替格式等。

目前常见的差分格式，主要是上述几种形式的组合，不同的组合构成不同的差分格式。

差分方法主要适用于有结构网格，网格的步长一般根据实际地形的情况和柯朗稳定条件来决定。

构造差分的方法构造差分的方法有多种形式，目前主要采用的是泰勒级数展开方法。

其基本的差分表达式主要有三种形式：一阶向前差分、一阶向后差分、一阶中心差分和二阶中心差分等，其中前两种格式为一阶计算精度，后两种格式为二阶计算精度。

通过对时间和空间这几种不同差分格式的组合，可以组合成不同的差分计算格式2 时域有限差分法时域有限差分法是一种在时域中求解的数值计算方法，求解电磁场问题的FDTD方法是基于在时间和空间域中对Maxwell旋度方程的有限差分离散化一以具有两阶精度的中心有限差分格式来近似地代替原来微分形式的方程。

FDTD 方法模拟空间电磁性质的参数是按空间网格给出的，只需给定相应空间点的媒质参数，就可模拟复杂的电磁结构。

FDTD（有限差分时域）方法可以用来模拟和计算吸收光谱。

通过FDTD仿真能够得到非均匀网格尺寸下的光吸收和散射场监视器，进而可以获得纳米颗粒在光照条件下的吸收和
散射光谱。

FDTD方法基于麦克斯韦的电磁波理论和有限差分法，通过离散化空间并将偏微分方程转换为差分方程来模拟电磁波在介质中的传播过程。

在计算光吸收谱时，可以通过设置合适的边界条件和源来模拟入射光与介质相互作用的过程，并计算反射光和透射光的强度以及吸收光的能量。

FDTD方法具有灵活性和通用性，可以应用于各种不同的光学问题，如光吸收、散射、反射、折射等。

它还可以模拟复杂的光学系统，如光子晶体、微纳结构等。

此外，FDTD 方法还可以结合其他数值方法，如谱FDTD方法或平面波展开法，来提高计算精度和效率。

需要注意的是，FDTD方法的计算精度和稳定性与空间网格尺寸、时间步长以及边界条件的选取等因素有关。

在实际应用中，需要根据具体问题和计算资源进行合理的参数设置和误差分析。

时域有限差分方法发展时域有限差分方法（FDTD）是一种数值模拟方法，用于分析电磁波在电磁介质中的传播规律和行为。

FDTD 方法因其精度高、适用性强和易于实现等特点，已成为求解电磁问题的重要数值方法之一。

本文将介绍 FDTD 方法的历史、理论基础、发展和应用。

一、FDTD方法的历史FDTD 方法最早可以追溯到20世纪60年代，当时美国内战研究所的J. T. Sinko 和K. L. Wong 开始了电磁场传输问题的理论研究，他们提出了一种细分方法，也就是时域有限差分方法。

此后，人们对这种方法进行了不断的改进和优化，以增强其计算效果和范围。

1970年代后期，FDTD 方法开始被广泛应用于求解电磁波的传播和散射问题，尤其在电磁场数值模型的精细化计算和二维和三维问题的求解方面得到了广泛应用。

随着计算机硬件和软件水平的提高以及数值方法的发展，FDTD 方法不断得到优化和完善，使得其在各种应用领域中都能得到成功地应用。

二、FDTD方法的理论基础FDTD 方法是一种基于麦克斯韦方程组的数值算法，它可以用于求解完整的时间域电磁场的变化。

其核心思想是通过对空间内的电磁场进行离散化处理，将微分方程转化为差分方程，进而用数值计算方法求解出场的值。

FDTD 方法的主要思想是将物理力学中的傅里叶变换方法应用到电磁场问题中。

具体来说，FDTD 方法是否采用离散时间和空间点以在有限时间内模拟模拟区域内的电磁波。

该方法在时间内基于麦克斯韦方程组的简化形式，以离散的形式计算和分析电磁波的传播和反射。

这些离散点可以由网格、三角网格（二维情况下）或四面体、四面体网格（三维情况下）建模。

在离散化计算之后，差分方程可转化为等效的差分模型，以计算场值。

三、FDTD方法的发展在过去几十年中，FDTD 方法得到了快速的发展和广泛的应用。

目前，FDTD方法可用于众多的问题求解，如电磁波的传播问题、微波电路、微波天线设计、宽带天线、电磁兼容性、光学传输问题以及生物医学中的电磁传播问题等。

基于FDTD方法的电磁波传输计算模拟随着科技的不断发展，电磁波传输计算模拟在无线通讯、雷达探测、光学器件等领域中得到了广泛应用。

其中，FDTD（Finite-Difference Time-Domain）方法是一种常用的计算电磁波传输的数值模拟方法。

本文将介绍FDTD方法的原理、应用和优缺点。

一、FDTD方法的原理FDTD方法是利用计算机数值模拟的方法求解Maxwell方程组。

Maxwell方程组是电磁场理论的基本方程，包括电场和磁场的连续性、运动学和力学关系，可以用来描述电磁波在自由空间和介质中的传播、反射、折射、衍射等现象。

FDTD方法是一种差分法，通过将时域和空间离散化，使Maxwell方程组变为一组差分方程，然后利用迭代算法求解。

具体来说，可以将空间划分成网格，时间划分成时间步长，然后在每个时刻和每个点上求解电场和磁场。

由于FDTD方法是一种显式差分法，因此计算速度很快，非常适合处理三维的复杂场景。

二、FDTD方法的应用FDTD方法可以用于电磁波传输的计算模拟和分析。

下面分别介绍其在无线通讯、雷达探测和光学器件中的应用。

1. 无线通讯在无线通讯领域中，FDTD方法可以用来计算无线信号在各种环境中的传输特性，如在建筑物内、山间、海洋等复杂环境中的信号传输。

通过模拟电磁波在这些环境中的传播，可以预测无线信号的传输距离、干扰和被干扰情况，对无线通讯系统的设计和优化具有重要意义。

2. 雷达探测在雷达探测领域中，FDTD方法可以用来模拟雷达信号的传播和反射，以及雷达波束在探测目标上的散射、反射和衍射等现象。

通过模拟雷达与目标之间的交互作用，可以优化雷达的设计和参数选择，提高雷达探测的精度和效率。

3. 光学器件在光学器件领域中，FDTD方法可以用来模拟光在介质中的传输和反射、折射、衍射、干涉等现象。

通过模拟这些现象，可以优化光学器件的设计和性能，提高其透光率、反射率和抗干扰能力。

三、FDTD方法的优缺点FDTD方法具有以下优点：1. 精度高。

fdtd方法在微盘谐振器设计中的应用FDTD方法在微带谐振器设计中的应用微带谐振器是一种被广泛应用于微波通信和雷达技术中的微波器件。

它可以将微波信号从传输线中引入到微带谐振器中，并产生共振，从而实现滤波和频率选择功能。

微带谐振器的设计需要考虑多个因素，例如频率响应、带宽、Q值等。

在实际应用中，如何快速准确地设计出符合要求的微带谐振器是一个重要的问题。

本文将介绍FDTD方法在微带谐振器设计中的应用。

1. FDTD方法简介FDTD（Finite-Difference Time-Domain）方法是一种基于从Maxwell方程组的数值解法。

它可以用于模拟二维或三维空间中的电磁波传播和反射现象。

FDTD方法的基本思想是将连续的空间离散化为网格，然后在每个网格点上计算电场和磁场的大小和方向。

通过在时间上不断迭代，可以模拟出电磁波在空间中的传播和反射。

2. 微带谐振器的设计微带谐振器是一种基于微带线结构的谐振器。

它通常由一条狭窄的金属带和一块绝缘基板组成。

金属带是谐振器中的传输线，绝缘基板用于支撑金属带，并对其进行绝缘。

在微带谐振器中，金属带的长度、宽度和位置等参数都会影响谐振频率和带宽。

微带谐振器的设计需要考虑多个因素，例如谐振频率、带宽、Q值等。

其中，谐振频率是指谐振器的共振频率，带宽是指谐振器的工作带宽，Q值是指谐振器的品质因数。

在实际应用中，需要通过调整谐振器的结构参数来实现所需的谐振频率、带宽和Q值。

3. FDTD方法在微带谐振器设计中的应用FDTD方法可以用于模拟微带谐振器的电磁场分布和频率响应。

通过在FDTD模拟中改变微带谐振器的结构参数，例如金属带的长度、宽度和位置等，可以得到不同频率响应的谐振器。

通过比较FDTD 模拟结果和实际测量结果，可以验证FDTD模拟的准确性，并优化微带谐振器的设计。

FDTD方法的优点是可以快速模拟出微带谐振器的电磁场分布和频率响应，可以直观地观察谐振器的工作原理和性能。

基于FDTD方法的电磁场计算与分析一、引言电磁场是自然界最基本的物理现象之一，具有广泛的应用领域。

电磁场计算和分析是电磁场理论研究的重要内容之一。

FDTD方法是一种有效的电磁场计算和分析方法，已经得到了广泛的应用。

本文将介绍基于FDTD方法的电磁场计算和分析。

二、FDTD方法概述FDTD方法是一种基于有限差分法的数值计算方法，用于求解时域麦克斯韦方程组。

FDTD方法的基本思想是将连续的空间和时间离散化，通过计算离散化后的电磁场的演化来模拟整个电磁场。

FDTD方法的优点是计算精度高、适用于各种各样的电磁场问题，缺点是计算量大、内存占用大。

FDTD方法的具体步骤如下：1. 将空间和时间划分为离散的网格；2. 通过差分近似求解电场、磁场和电流的演化；3. 利用麦克斯韦方程组更新电场和磁场；4. 重复步骤2-3直至计算结束。

三、FDTD方法的应用FDTD方法已经广泛应用于电磁场计算和分析领域。

以下是几个主要的应用：1. 电磁波传播研究FDTD方法可以用来模拟电磁波在空间传播的过程，进而研究电磁波在不同介质中的传播规律和特性。

这对于电磁波传输技术的研究和应用有着重要的意义。

2. 天线设计FDTD方法可以用来模拟天线辐射场的形状和大小，进而优化天线的设计，使其满足最佳的辐射性能和频率响应。

3. 电磁辐射漏泄分析FDTD方法可以用来分析电子设备在工作时所产生的电磁辐射和漏泄问题，并给出改善方案。

这对于电子设备的设计和生产有着重要的意义。

四、FDTD方法的发展和趋势FDTD方法作为一种有效的数值计算方法，已经得到了广泛的应用。

随着计算机技术和软件技术的不断发展，FDTD方法的计算效率和精度不断提高。

未来，FDTD方法将在电磁场计算和分析领域发挥更加重要的作用。

五、结论FDTD方法是一种有效的电磁场计算和分析方法，具有广泛的应用领域。

FDTD方法已经在电磁波传播研究、天线设计、电磁辐射漏泄分析等领域得到了广泛的应用。

FDTD介绍解析FDTD（Finite-Difference Time-Domain）是一种时域有限差分方法，用于求解电磁波在介质中传播的问题。

它是一种直接的数值求解方法，通过离散化时空域，将电磁波的偏微分方程转化为差分方程，利用时间步进的方式进行数值计算，从而得到电磁波在空间中的传播情况。

FDTD方法最早由美国伊利诺伊大学的Kane S. Yee于1966年提出，是时域有限差分方法中最为广泛应用的一种。

它的优点是简单易实现，计算效率高，适用于各种不规则场景和介质。

因此，在电磁学、光学、天线、无线通信等领域中得到了广泛应用。

FDTD方法的基本思想是将时空域离散化，将电磁场的偏微分方程转换为差分方程。

在FDTD方法中，空间域被划分为一个有限的网格，时间域被划分为离散的时间步长。

通过迭代计算，根据已知的初值条件和边界条件，在每个时间步长内更新场量的数值。

FDTD方法主要包括以下几个关键步骤：1.空间网格的划分：将求解区域按照一定精度进行离散，通常采用矩形网格，也可以根据具体问题选择其他形式的网格。

2. 时间步长的确定：根据Courant-Friedrichs-Lewy(CFL)条件，确定时间步长，保证波的传播速度不超过网格尺寸的倒数。

较小的时间步长可以提高求解的精度，但会增加计算量。

3.电场和磁场的更新：通过差分方程更新电场和磁场的数值。

根据麦克斯韦方程组，可以得到电场和磁场的更新公式。

其中，电场的更新公式涉及磁场的数值，磁场的更新公式涉及电场的数值。

4.边界条件的处理：为了模拟无限大的介质，需要对边界进行特殊处理。

常见的边界条件有吸收边界条件和周期性边界条件等。

吸收边界条件可以避免反射和波的传播超出边界，周期性边界条件可以模拟波的周期性传播。

5.辅助量的计算：在求解过程中，可以根据需要计算一些辅助量，如场强、功率流密度等。

这些辅助量可以用于分析电磁波传播的特性和效果。

FDTD方法的应用非常广泛。

在电磁学中，可以用于计算二维或三维空间中的电磁场分布、辐射特性、散射特性等。

fdtd方法FDTD方法是一种用于计算电磁波在空间中传播行为的数值方法，是Ma某well方程组的数值求解方法之一。

FDTD（Finite-Difference Time-Domain）方法的基本思想是将Ma某well方程组离散化为差分方程组，并通过迭代求解差分方程组来得到电磁场分布的数值解。

该方法的主要优点是简单易懂、计算效率高、适用于各种场强分布以及各种边界条件。

FDTD方法的基本步骤如下：1.离散化空间：将空间划分为网格点，每个网格点上存储电磁场和介质参数等信息。

2.离散化时间：将时间划分为离散的步长，每个时间步长都进行电磁场的更新。

3. 计算电场：根据Ma某well方程中的Faraday定律，利用差分方法更新电场分布。

4. 计算磁场：根据Ma某well方程中的Ampere定律，利用差分方法更新磁场分布。

5.计算介质响应：根据电磁场分布和介质参数，计算介质响应，如电流密度、电荷密度等。

6.更新边界条件：根据边界条件，更新边界处的电场和磁场。

7.循环迭代：重复以上步骤，直到达到预设的仿真时间或满足停止条件。

FDTD方法的应用范围广泛，可以用于模拟、设计和优化各种电磁器件和系统，如天线、微波管、波导、光纤等。

由于FDTD方法具有较高的计算精度和稳定性，已经成为计算电磁学领域中最重要的数值方法之一。

虽然FDTD方法具有很多优点，但也存在一些限制。

首先，FDTD方法的计算精度受到网格尺寸和时间步长的限制，因此需要进行适当的参数选择和网格优化。

其次，FDTD方法对于复杂几何体和材料较难处理，需要采用更复杂的技术来解决这些问题，如非结构网格、截断技术等。

最后，FDTD方法在计算大型系统时，计算量较大，需要使用高性能计算机进行计算。

总之，FDTD方法是一种有效的电磁场数值计算方法，具有简单易懂、计算效率高的优点，在电磁学领域中有着广泛的应用。

随着计算机技术的不断发展，FDTD方法将会得到更广泛的应用和进一步的改进。

FDTD圆偏振光极化反射率FDTD（Finite-Difference Time-Domain）方法是一种常用的计算电磁场的数值求解方法，能够模拟波的传播和反射现象。

本文将讨论在FDTD方法中，对于圆偏振光的极化反射率的计算和分析。

正文1. 概述光的偏振是指光波振动方向的特性，其中圆偏振光的振动方向在平面垂直于光传播方向上旋转。

在材料的界面上，当圆偏振光遇到反射时，一部分光会被反射回去，形成反射光。

圆偏振光的极化反射率就是指反射光与入射光强度之比。

2. FDTD方法FDTD方法是一种常用的计算电磁场的数值计算方法，它基于Maxwell方程组，通过将空间离散化和时间步长进行离散化，可以模拟电磁波在材料中的传播和反射现象。

在FDTD方法中，我们可以通过改变入射光的偏振状态，模拟不同偏振状态下的反射现象，进而计算圆偏振光的极化反射率。

3. 圆偏振光的极化反射率计算在FDTD方法中，首先需要建立一个包含材料界面的模拟空间，并设置合适的入射光源。

然后，通过调整入射光的波长、入射角和偏振状态，可以模拟不同情况下的反射现象。

在计算过程中，我们可以通过设置一个检测器，记录反射光和入射光的强度。

通过计算反射光与入射光的强度之比，即可得到圆偏振光的极化反射率。

4. 极化反射率分析通过计算不同偏振状态下的极化反射率，可以得到材料对不同偏振光的反射特性。

进一步分析不同入射角、波长和材料特性对极化反射率的影响，可以深入了解光在材料界面上的行为。

同时，通过与实验结果进行对比，可以验证FDTD方法的准确性和可靠性。

这对于研究光在材料中的传播和反射现象，以及光学器件的设计和优化具有重要意义。

【文档结尾】: 结尾本文简要介绍了FDTD方法在计算圆偏振光极化反射率中的应用。

通过该方法，我们可以模拟不同偏振状态下的反射现象，并计算出相应的极化反射率。

这对于深入了解光在材料界面上的行为以及优化光学器件具有重要意义。
