钢结构结构设计计算书

钢结构计算书范本一、钢结构计算书概述钢结构计算书是钢结构设计过程中不可或缺的环节，它是对钢结构工程进行科学合理设计、保证结构安全可靠的基础。

计算书主要包括材料性能、构件尺寸、连接方式、荷载作用、内力分析、构件稳定、抗风抗震设计以及构造细节设计等内容。

在实际工程中，钢结构计算书编制的准确性与可靠性直接影响到钢结构工程的安全、稳定和耐久性。

二、钢结构计算书的主要内容1.材料性能：根据设计规范，对所采用的钢材、焊接材料、涂层材料等进行性能指标要求，包括强度、弹性模量、屈服强度、疲劳强度等。

2.构件尺寸：根据结构形式、受力状况、构造要求等因素，确定柱、梁、板等构件的尺寸。

3.连接方式：包括焊接连接、螺栓连接等，需考虑连接件的承载力、刚度和疲劳性能。

4.荷载作用：分析结构在各种工况下的荷载效应，包括永久荷载、可变荷载、风荷载、地震作用等。

5.内力分析：根据荷载作用，采用合适的设计方法（如静力分析、动力分析）对构件进行内力计算。

6.构件稳定：针对长细比、宽高比等参数，分析构件在受压、受弯、受扭等状态下的稳定性能。

7.抗风抗震设计：根据规范要求，进行抗风抗震设计，确保结构在风地震作用下的安全性。

8.构造细节设计：针对构件连接、节点设计、构造措施等方面，提出具体设计要求。

三、钢结构计算书的编制步骤1.收集设计资料：包括工程地质条件、场地类别、建筑功能、结构形式等。

2.确定设计依据：根据项目特点，选取合适的建筑设计规范、施工规范等。

3.编制计算书：按照设计流程，分阶段进行内力分析、稳定性分析、抗风抗震设计等。

4.审核与修改：对计算书进行反复审核与修改，确保计算结果的准确性和可靠性。

5.编制设计文件：依据计算书结果，编制钢结构设计文件，包括图纸、说明等。

四、注意事项1.计算书中应采用规范允许的计算方法、公式和参数。

2.计算过程要完整，不得遗漏重要环节。

3.计算结果要进行合理性检查，确保安全可靠。

4.计算书应采用清晰、简明的表述方式，便于审阅。

钢结构计算书范本摘要：一、钢结构计算书的概述1.钢结构计算书的定义与作用2.钢结构计算书的内容与结构二、钢结构计算书的编制流程1.确定钢结构工程设计要求2.钢结构材料的选择与计算3.钢结构构件的计算与分析4.钢结构连接件的计算与分析5.钢结构节点的设计与计算6.钢结构施工图的绘制与审核三、钢结构计算书的具体要求1.计算书的规范与标准2.计算书的准确性与完整性3.计算书的可读性与可操作性四、钢结构计算书范例1.范例一：轻钢厂房结构计算书2.范例二：钢结构桥梁计算书3.范例三：高层钢结构建筑计算书正文：钢结构计算书是钢结构工程设计、施工中必不可少的文件，它对保证钢结构工程的安全性、稳定性及经济性具有至关重要的作用。

本文将对钢结构计算书的概述、编制流程、具体要求及范例进行详细阐述。

一、钢结构计算书的概述钢结构计算书是在钢结构工程设计、施工过程中，依据国家相关规范、标准，对钢结构构件、连接件及节点进行强度、刚度、稳定性等方面的计算与分析的书面文件。

它主要包括钢结构工程设计要求、材料选择与计算、构件计算与分析、连接件计算与分析、节点设计与计算、施工图绘制等内容。

二、钢结构计算书的编制流程钢结构计算书的编制流程主要包括以下几个方面：1.确定钢结构工程设计要求：根据工程类型、用途、荷载条件等因素，明确钢结构工程的设计要求。

2.钢结构材料的选择与计算：根据设计要求，选择合适的钢结构材料，并进行材料规格、数量等方面的计算。

3.钢结构构件的计算与分析：对钢结构构件进行强度、刚度、稳定性等方面的计算与分析，确保构件在荷载作用下的安全性能。

4.钢结构连接件的计算与分析：对钢结构连接件进行强度、刚度、稳定性等方面的计算与分析，确保连接件在荷载作用下的安全性能。

5.钢结构节点的设计与计算：对钢结构节点进行强度、刚度、稳定性等方面的设计及计算，确保节点在荷载作用下的安全性能。

6.钢结构施工图的绘制与审核：根据计算结果，绘制钢结构施工图，并进行审核，确保施工图的准确性、完整性及可操作性。

钢结构计算书范本（实用版）目录一、钢结构计算书概述二、钢结构计算书的基本原则三、钢结构计算书的主要内容四、钢结构计算书的注意事项五、钢结构计算书的范本示例正文一、钢结构计算书概述钢结构计算书是对钢结构工程进行设计、施工和验收的重要依据。

钢结构计算书详细记录了钢结构的各项技术参数，包括材料性能、构件尺寸、连接方式等，以确保钢结构工程的安全、稳定和可靠。

二、钢结构计算书的基本原则1.遵守国家现行设计规范和标准：钢结构计算书应遵循我国现行的钢结构设计规范，如《钢结构设计规范》（GB 50017-2017）等。

2.科学合理：钢结构计算书应根据工程实际情况，充分考虑各种受力因素，保证计算结果的科学性和合理性。

3.完整严谨：钢结构计算书应包含完整的计算过程和详细的计算说明，保证计算书的完整性和严谨性。

三、钢结构计算书的主要内容1.钢结构的材料性能：包括钢材的种类、规格、力学性能等，应符合国家现行标准的规定。

2.钢结构的构件尺寸：包括梁、柱、桁架等各构件的尺寸，应根据设计要求和受力分析结果确定。

3.钢结构的连接方式：包括焊缝连接、螺栓连接等，应根据构件类型和受力特点选择合适的连接方式。

4.钢结构的受力分析：包括荷载计算、内力分析、稳定性分析等，应根据工程实际情况进行详细分析。

5.钢结构的计算结果：包括各构件的应力、应变、挠度等计算结果，应根据设计要求进行对比分析。

四、钢结构计算书的注意事项1.保证计算书的规范性：计算书应按照设计规范的要求进行编制，确保计算书的规范性和可读性。

2.注意计算过程的准确性：计算书应仔细核对计算公式和数据，确保计算结果的准确性。

3.注重计算书的完整性：计算书应包含完整的计算过程和详细的计算说明，以便于设计、施工和验收人员查阅。

五、钢结构计算书的范本示例【此处省略范本示例】总之，钢结构计算书是钢结构工程设计、施工和验收的重要依据。

钢结构设计计算书模板(完整版).doc 模板一：一、引言1.1 编制目的1.2 适合范围1.3 参考文件1.4 术语和定义二、设计基本要求2.1 构件荷载2.2 材料性能参数2.3 抗震设计参数2.4 稳定分析要求2.5 设计方法与规范三、结构荷载计算与抗震设防3.1 永久荷载计算3.2 变动活荷载计算3.3 风荷载计算3.4 地震荷载设计四、钢结构稳定性计算4.1 弯曲构件稳定性计算4.2 抗扭构件稳定性计算4.3 桁架稳定性计算4.4 纵向受压构件稳定性计算五、钢结构设计计算5.1 钢框架结构设计计算5.2 钢桁架结构设计计算5.3 钢梁设计计算5.4 钢柱设计计算六、连接设计与计算6.1 框架节点设计与计算6.2 梁柱连接设计与计算6.3 钢板连接设计与计算附录一：设计图纸附录二：设计计算表格附件：1. 钢结构设计荷载计算表格2. 结构稳定性计算程序代码3. 抗震设计参数表格法律名词及注释：1. 施工总承包合同：指由建设单位委托给总承包单位进行工程施工，包括承包义务、承包地点、承包价格等细则的协议。

2. 建设工程法：指中华人民共和国法律关于建设工程的规定，其中包括建设工程的设计、施工、验收等方面的规章。

3. 建造设计报告：指用于描述建造设计方案的文档，其中包括建造构造、设备配置等设计要求。

模板二：一、引言1.1 编制目的1.2 适合范围1.3 参考文件1.4 术语和定义二、设计基本要求2.1 结构强度2.2 振动与舒适性要求2.3 对称性和定位要求2.4 材料要求2.5 工作性能要求三、荷载计算与分析3.1 永久荷载计算3.2 变动活荷载计算3.3 风荷载计算3.4 地震荷载设计四、结构设计计算4.1 结构分析4.2 框架结构设计计算4.3 桁架结构设计计算4.4 平面刚性连接设计计算五、钢结构节点设计5.1 立柱与梁的节点设计5.2 钢板连接设计5.3 焊接节点设计5.4 螺栓连接设计六、稳定性计算6.1 弯曲构件稳定性计算6.2 抗扭构件稳定性计算6.3 梁柱系统的整体稳定性计算附录一：设计图纸附录二：设计计算表格附件：1. 结构设计荷载计算表格2. 结构分析与设计计算软件3. 结构稳定性计算程序代码法律名词及注释：1. 建造法：指中华人民共和国法律关于建造方面的规定，其中包括建造设计、施工、防火等方面的规章。

钢结构计算书范本（实用版）目录一、钢结构计算书概述二、钢结构计算书的基本原则三、钢结构计算书的主要内容四、钢结构计算书的具体编制方法五、钢结构计算书的应用示例六、钢结构计算书的注意事项正文一、钢结构计算书概述钢结构计算书是在钢结构设计过程中，对结构进行受力分析、计算及验算的书面记录，是钢结构工程设计的重要依据。

钢结构计算书主要包括构件的截面几何尺寸、材料性能、受力分析、内力计算、稳定性验算、疲劳验算等内容，是保证钢结构工程安全、可靠的重要依据。

二、钢结构计算书的基本原则钢结构计算书应遵循以下原则：1.遵守国家现行设计规范和标准；2.确保结构安全、可靠；3.考虑结构的经济性；4.结合工程实际情况，做到计算方法合理、数据准确。

三、钢结构计算书的主要内容钢结构计算书的主要内容包括以下几个方面：1.构件的截面几何尺寸：包括截面形状、尺寸、壁厚等；2.材料性能：包括钢材的弹性模量、屈服强度、抗拉强度等；3.受力分析：分析钢结构受力类型、作用方向、作用力大小等；4.内力计算：计算钢结构的弯矩、剪力、轴力等内力；5.稳定性验算：检查钢结构在受力过程中的稳定性；6.疲劳验算：分析钢结构在反复荷载作用下的疲劳性能。

四、钢结构计算书的具体编制方法1.根据设计任务书、施工图纸等资料，了解钢结构的工程概况；2.确定钢结构的受力分析模型，进行受力分析；3.查阅国家设计规范，选取适当的计算方法，进行内力计算；4.依据设计规范进行稳定性验算和疲劳验算；5.对计算结果进行分析，确保钢结构满足设计要求；6.将计算过程、结果及分析结论整理成书面报告，形成钢结构计算书。

五、钢结构计算书的应用示例以一栋单层钢结构厂房为例，其计算书应包括以下内容：1.构件截面几何尺寸：柱、梁、屋架等构件的截面形状、尺寸、壁厚等；2.材料性能：钢材的弹性模量、屈服强度、抗拉强度等；3.受力分析：确定厂房柱、梁、屋架等构件的受力类型、作用方向、作用力大小等；4.内力计算：计算柱、梁、屋架等构件的弯矩、剪力、轴力等内力；5.稳定性验算：检查厂房钢结构在受力过程中的稳定性；6.疲劳验算：分析厂房钢结构在反复荷载作用下的疲劳性能。

钢结构计算书一、构件受力类别轴心受拉构件强度计算。

二、强度验算：1．轴心受拉构件的强度，可按下式计算：式中：N──轴心拉力或轴心压力，取N=132.00(kN)；A n──净截面面积，取A n=8300.00(mm2)；轴心受拉构件的强度σ=N/A n=132.00×103/8300.00=15.904(N/mm2)；f──钢材的抗拉强度设计值，取f=215.00(N/mm2)；由于轴心受拉构件强度σ= 15.904N/mm2≤承载力设计值f=215.00 N/mm2,故满足要求！2．摩擦型高强螺栓连接处的强度，按下式计算，取最大值：式中：N──轴心拉力或轴心压力，取N=132.00(kN)；A n──净截面面积，取A n=8300.00(mm2)；A──构件的毛截面面积，取A=8300.00(mm2)；f──钢材的抗拉强度设计值，取f=215.00(N/mm2)；n──在节点或拼接处，构件一端连接的高强螺栓数目，取n=8；n1──所计算截面(最处列螺栓处)上高强螺栓数目；取n1=10。

σ=(1-0.5×10/8)×132.00×103/8300.00=5.964(N/mm2)；式中：N──轴心拉力或轴心压力，取N=132.00(kN)；A──构件的毛截面面积，取A=8300.00(mm2)；σ=N/A=132.00×103/8300.00=15.904(N/mm2)；由于轴心受拉构件强度σ= 15.904N/mm2≤承载力设计值f=215.00 N/mm2,故满足要求！3、受拉构件的长细比，可按下式计算：l──构件的计算长度,取l=3000.00 mm；i──构件的回转半径,取i=182.00 mm；λ──构件的长细比, λ= l/i= 3000.00/182.00 =16.484；[λ]──构件的允许长细比,取[λ]= 150.00 ；构件的长细比λ= 16.484 ≤[λ] = 150.00，满足要求；。

钢结构课程设计计算书⼀由设计任务书可知：⼚房总长为120m，柱距6m，跨度为24m，屋架端部⾼度为2m，车间内设有两台中级⼯作制吊车，该地区冬季最低温度为-22℃。

暂不考虑地震设防。

屋⾯采⽤1.5m×6.0m预应⼒⼤型屋⾯板，屋⾯坡度为i=1:10。

卷材防⽔层⾯（上铺120mm 泡沫混凝⼟保温层和三毡四油防⽔层）。

屋⾯活荷载标准值为0.7KN/㎡，雪荷载标准值为0.4KN/㎡，积灰荷载标准值为0.5KN/㎡。

屋架采⽤梯形钢屋架，钢屋架简⽀于钢筋混凝⼟柱上，混凝⼟强度等级C20.⼆选材：根据该地区温度及荷载性质，钢材采⽤Q235-C。

其设计强度为215KN/㎡,焊条采⽤E43型，⼿⼯焊接，构件采⽤钢板及热轧钢筋，构件与⽀撑的连接⽤M20普通螺栓。

屋架的计算跨度L。

=24000-2×150=23700，端部⾼度：h=2000mm(轴线处)，h=2150(计算跨度处)。

三结构形式与布置：屋架形式及⼏何尺⼨见图1所⽰：图1屋架⽀撑布置见图2所⽰：图2四荷载与内⼒计算：1．荷载计算：活荷载于雪荷载不会同时出现，故取两者较⼤的活荷载计算。

永久荷载标准值：防⽔层（三毡四油上铺⼩⽯⼦）0.35KN/㎡找平层（20mm厚⽔泥砂浆）0.02×20=0.40 KN/㎡保温层（40mm厚泡沫混凝⼟0.25 KN/㎡预应⼒混凝⼟⼤型屋⾯板 1.4 KN/㎡钢屋架和⽀撑⾃重0.12+0.011×24=0.384 KN/㎡总计：2.784 KN/㎡可变荷载标准值：雪荷载＜屋⾯活荷载（取两者较⼤值）0.7KN/㎡积灰荷载0.5KN/㎡风载为吸⼒，起卸载作⽤，⼀般不予考虑。

总计：1.2 KN/㎡永久荷载设计值 1.2×2.784 KN/㎡=3.3408KN/㎡可变荷载设计值 1.4×1.2KN/㎡=1.68KN/㎡2．荷载组合：设计屋架时应考虑以下三种组合：组合⼀全跨永久荷载+全跨可变荷载屋架上弦荷载P=(3.3408KN/㎡+1.68KN/㎡) ×1.5×6=45.1872KN组合⼆全跨永久荷载+半跨可变荷载屋架上弦荷载P1=3.3408KN/㎡×1.5×6=30.07KNP2=1.68KN/㎡×1.5×6=15.12KN组合三全跨屋架及⽀撑⾃重+半跨⼤型屋⾯板⾃重+半跨屋⾯活荷载屋架上弦荷载P3=0.384KN/㎡×1.2×1.5×6=4.15KNP4=(1.4×1.2+0.7×1.4)×1.5×6=23.94KN3,内⼒计算：⾸先求出杆件内⼒系数，即单位荷载作⽤下的杆件内⼒，荷载布置如图3所⽰。

钢结构计算书范本一、钢结构计算书概述钢结构计算书是钢结构设计、施工及验收过程中的重要技术文件，它对钢结构的各项性能进行了详细分析和计算，以确保结构的安全、可靠和合理。

计算书主要包括设计依据、结构概述、构件设计、结构分析、构造要求、节点设计、施工及验收要求等内容。

二、钢结构计算书的主要内容1.设计依据设计依据主要包括国家相关规范、标准、规程，以及项目特定的设计要求。

在进行钢结构计算时，应充分了解和掌握这些依据，以确保计算的准确性和合规性。

2.结构概述结构概述主要包括钢结构的形式、规模、构件布置、材料类型等。

在计算书中，应对结构进行简要描述，以便让相关人员了解结构的基本情况。

3.构件设计构件设计主要包括材料强度、构件尺寸和连接方式。

在进行构件设计时，应根据设计依据和结构概述，结合受力分析，选取合适的材料和连接方式，确保构件的安全和可靠性。

4.结构分析结构分析主要包括荷载分析、内力分析和稳定性分析。

荷载分析是对结构承受的荷载进行分类和计算，内力分析是对构件在荷载作用下的内力进行计算，稳定性分析是对构件在各种工况下的稳定性进行评估。

这些分析是钢结构计算书的核心内容，关系到结构的安全性和稳定性。

5.构造要求构造要求主要包括构件的加工、安装、防腐、防火等方面的要求。

这些要求应符合国家相关规范和标准，以确保构件的使用寿命和安全性。

6.节点设计节点设计是对构件连接处的设计，主要包括连接方式、连接强度、构造细节等。

节点设计应充分考虑受力传递和构造方便，以确保连接的牢固性和安全性。

7.施工及验收要求施工及验收要求是对钢结构施工过程中的质量控制、验收标准等方面的规定。

计算书中应明确施工及验收的要求，以确保工程质量。

三、钢结构计算书的编制步骤钢结构计算书的编制应遵循一定的步骤，包括：收集资料、确定计算方法、编制计算程序、进行计算分析、审核计算结果、编制计算书等。

四、钢结构计算书的应用案例钢结构计算书在我国众多钢结构工程中得到了广泛应用，如高层建筑、桥梁、大型厂房等。

钢结构计算书关键信息项：1、钢结构计算的项目名称：＿___________________2、计算目的：＿___________________3、计算依据的规范和标准：＿___________________4、钢结构的材料规格和性能：＿___________________5、荷载情况：包括恒载、活载、风载、地震作用等：＿___________________6、结构的几何尺寸和布置：＿___________________7、计算方法和软件：＿___________________8、设计要求和限制条件：＿___________________9、结果的验收标准：＿___________________1、引言11 本协议旨在明确钢结构计算的相关要求、方法和流程，确保计算结果的准确性和可靠性，以满足钢结构设计和施工的需要。

2、计算范围和内容21 明确本次钢结构计算所涵盖的具体结构部分和构件类型。

211 详细描述包括钢梁、钢柱、支撑等各类钢结构构件的计算范围。

212 说明是否包含节点连接、基础等相关部分的计算。

3、计算目的31 确定钢结构在各种荷载作用下的强度、稳定性和变形等性能。

311 评估结构的承载能力是否满足设计要求。

312 为结构的优化设计提供依据。

4、计算依据41 列出本次计算所依据的国家和行业规范、标准，如《钢结构设计标准》等。

411 说明所采用的材料强度设计值、荷载取值标准等。

5、钢结构材料51 详细说明钢结构所使用的钢材牌号、规格和性能参数。

511 提供钢材的屈服强度、抗拉强度、伸长率等力学性能指标。

6、荷载情况61 明确各类荷载的取值，包括恒载（结构自重、固定设备重量等）。

611 确定活载（人员、物料、设备等的可变荷载）的数值和分布。

612 给出风载的计算参数和取值方法。

613 说明地震作用的计算参数和抗震设防烈度。

7、结构几何尺寸和布置71 提供钢结构的平面布置图和立面布置图。

1.设计资料（1）某地一金工车间，长96m ，跨度27m ，柱距6m ，采用梯形钢屋架，1.56m ⨯预应力钢筋混凝土大型屋面板，上铺珍珠岩保温层，设计地点哈尔滨地区，保温层厚度为100mm,容重34/kN m ，采用封闭结合，卷材屋面，屋面坡度i=1/10，屋架简支于钢筋混凝土柱上，混凝土强度等级为C20（抗压设计强度fc=10N/mm 2），车间内设有两台30/5t 中级工作制桥式吊车，轨顶标高18.5m,柱顶标高27m 。

屋面荷载标准值为20.5kN /m ，雪荷载标准值20.5kN /m ，积灰荷载标准值为0.5kN/m 2。

桁架采用梯形钢桁架，其两端铰支于钢筋混凝土柱上，上柱截面尺寸为400400⨯。

钢材采用Q235-B ，焊条采用E43型，手工焊。

（2） 屋架计算跨度 0l 270.15226.7m =-⨯= （3） 跨中及端部高度：桁架的中间高度 h=3.340m在26.7m 的两端高度 0h 2.006m = 在27.0m 轴线处两端高度 0h 1.990m = 桁架跨中起拱 l/500≈55mm屋架高跨比3340/270001/8≈在经济范围（1/6~1/10）内，为使屋架上弦只受节点荷载，腹杆体系采用人字形式。

2. 结构形式及几何尺寸如图1所示，支撑布置如图2所示图1 桁架形式及几何尺寸根据厂房长度（96m>60m ）,跨度及荷载情况，设置三道上下弦水平支撑如图：桁架及桁架上弦支撑布置桁架下弦支撑布置图垂直支撑垂直支撑图2：桁架支撑布置图符号说明：SC—上弦支撑；XC—下弦支撑；CC—垂直支撑；GG—刚性系杆；LG—柔性系杆3. 荷载计算2，等于雪荷载，故取屋面活荷载计算。

沿屋面斜面分布的永久荷载应乘以1/cos 1.005α=，换算为沿水平投影面分布的荷载。

桁架沿水平投影面积分布的自重（包括支撑）按经验公式w P 0.120.011l =+⨯计算，跨度单位为m 。

标准永久荷载：预应力混凝土大型屋面板 221.005 1.4kN / 1.407/m kN m ⨯=三毡四油防水层 221.0050.35kN /0.352/m kN m ⨯=20mm 厚找平层 321.0050.02m 20kN /0.402/m kN m ⨯⨯=80mm 厚珍珠岩制品保温层 321.0050.08m 4kN /0.322/m kN m ⨯⨯=桁架和支撑重 220.120.1127kN/m 0.417kN/m +⨯= ———————————————————————总计 22.900kN/m 标准可变荷载：屋面活荷载 20.5kN /m积灰荷载 20.3kN /m———————————————————————总计 20.8kN /m 桁架设计时，应考虑以下三种荷载组合：（1） 全跨永久荷载+全跨可变荷载（按永久荷载为控制的组合）全跨节点荷载设计值222F kN m kN m kN m 1.5643.05kNm m =⨯⨯⨯⨯⨯⨯⨯=（1.35 2.900/+1.40.70.5/+1.40.90.3/）（由可变荷载为主控制的组合）全跨节点荷载设计值为：'2F 1.2 2.900 1.40.5 1.40.90.3 1.56m 41.02kN =⨯+⨯+⨯⨯⨯⨯=（）（2） 全跨永久荷载+半跨可变荷载全跨节点永久荷载设计值:对结构不利时：21.1F 1.35 2.900/ 1.5635.235kN kN m m m =⨯⨯⨯=（永久荷载控制）21.2F 1.22.900/ 1.5631.32kN kN m m m =⨯⨯⨯=（可变荷载控制）对结构有利时： 21.02.900/ 1.5626.10kN kN m m m ⨯⨯⨯= 半跨可变荷载设计值：2.1F 1.4 1.567.81kN =⨯⨯⨯⨯⨯=（0.70.5+0.90.3）（永久荷载控制）2.2F 1.4 1.569.70kN =⨯⨯⨯⨯=（0.5+0.90.3）（可变荷载控制）（3） 全跨桁架包括支撑+半跨屋面板自重+半跨屋面活荷载（按可变荷载为主的组合）全跨节点桁架自重设计值 对结构不利时： 3.1F 1.20.417 1.56 4.50kN =⨯⨯⨯=对结构有利时： 3.2F 1.00.417 1.56 3.75kN =⨯⨯⨯=半跨节点屋面板自重及活荷载设计值 4F kN=⨯⨯⨯⨯（1.2 1.407+1.40.5）1.56=21.50（1）、（2）为使用阶段荷载情况，（3）为施工阶段荷载。

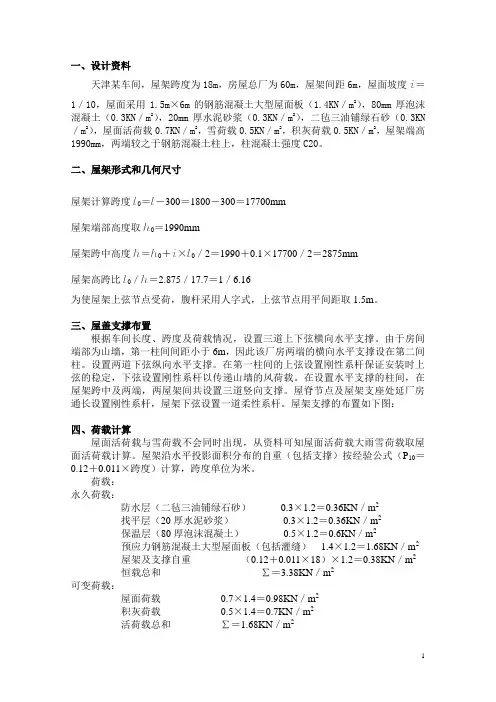

一、设计资料天津某车间，屋架跨度为18m，房屋总厂为60m，屋架间距6m，屋面坡度i＝1／10，屋面采用1.5m×6m的钢筋混凝土大型屋面板（1.4KN／m2），80mm厚泡沫混凝土（0.3KN／m2），20mm厚水泥砂浆（0.3KN／m2），二毡三油铺绿石砂（0.3KN ／m2），屋面活荷载0.7KN／m2，雪荷载0.5KN／m2，积灰荷载0.5KN／m2，屋架端高1990mm，两端较之于钢筋混凝土柱上，柱混凝土强度C20。

二、屋架形式和几何尺寸屋架计算跨度l0＝l－300＝1800－300＝17700mm屋架端部高度取h0＝1990mm屋架跨中高度h＝h0＋i×l0／2＝1990＋0.1×17700／2＝2875mm屋架高跨比l0／h＝2.875／17.7＝1／6.16为使屋架上弦节点受荷，腹杆采用人字式，上弦节点用平间距取1.5m。

三、屋盖支撑布置根据车间长度、跨度及荷载情况，设置三道上下弦横向水平支撑。

由于房间端部为山墙，第一柱间间距小于6m，因此该厂房两端的横向水平支撑设在第二间柱。

设置两道下弦纵向水平支撑。

在第一柱间的上弦设置刚性系杆保证安装时上弦的稳定，下弦设置刚性系杆以传递山墙的风荷载。

在设置水平支撑的柱间，在屋架跨中及两端，两屋架间共设置三道竖向支撑。

屋脊节点及屋架支座处延厂房通长设置刚性系杆，屋架下弦设置一道柔性系杆。

屋架支撑的布置如下图：四、荷载计算屋面活荷载与雪荷载不会同时出现，从资料可知屋面活荷载大雨雪荷载取屋面活荷载计算。

屋架沿水平投影面积分布的自重（包括支撑）按经验公式（P10＝0.12＋0.011×跨度）计算，跨度单位为米。

荷载：永久荷载：防水层（二毡三油铺绿石砂）0.3×1.2＝0.36KN／m2找平层（20厚水泥砂浆）0.3×1.2＝0.36KN／m2保温层（80厚泡沫混凝土）0.5×1.2＝0.6KN／m2预应力钢筋混凝土大型屋面板（包括灌缝） 1.4×1.2＝1.68KN／m2屋架及支撑自重（0.12＋0.011×18）×1.2＝0.38KN／m2恒载总和∑＝3.38KN／m2可变荷载：屋面荷载0.7×1.4＝0.98KN／m2积灰荷载0.5×1.4＝0.7KN／m2活荷载总和∑＝1.68KN／m2计算荷载时应考虑以下三种荷载组合：1、全跨永久荷载＋全跨可变荷载P 恒＝3.38×1.5×6＝30.42KN P 活＝1.68×1.5×6＝15.12KN2、全跨永久荷载＋半跨可变荷载P 恒＝3.38×1.5×6＝30.42KN P 活＝1.68×1.5×6＝15.12KN3、 全跨屋架包括自重＋半跨屋面板自重＋半跨屋面活载P 恒'＝0.38×1.5×6＝3.42KN P 活'＝（1.68＋0.98）×1.5×6＝23.94KN1、2为使用阶段和在情况，3为施工阶段荷载情况，经过计算，第二种荷载组合所产生的杆件内力，对本题的杆件不起控制作用，所以不列入以下计算中。

钢结构计算书一、工程概述本工程为_____钢结构项目，位于_____，建筑面积为_____平方米。

该结构主要用于_____，设计使用年限为_____年，结构安全等级为_____级。

二、设计依据1、相关规范和标准《钢结构设计标准》（GB 50017-2017）《建筑结构荷载规范》（GB 50009-2012）《建筑抗震设计规范》（GB 50011-2010）（2016 年版）2、工程地质勘察报告3、业主提供的相关设计要求和技术条件三、荷载取值1、恒载结构自重：根据钢材的实际重量计算。

附加恒载：包括楼面板、屋面板、吊顶等的自重，取值为_____kN/m²。

2、活载楼面活载：取值为_____kN/m²。

屋面活载：取值为_____kN/m²。

3、风荷载基本风压：取值为_____kN/m²。

地面粗糙度类别：＿____。

风荷载体型系数：根据结构外形和规范取值。

4、地震作用抗震设防烈度：＿____度。

设计基本地震加速度：＿____g。

建筑场地类别：＿____类。

四、材料选用1、钢材主结构钢材：选用_____钢，其屈服强度为_____MPa，抗拉强度为_____MPa。

次结构钢材：选用_____钢，其屈服强度为_____MPa，抗拉强度为_____MPa。

2、焊接材料手工电弧焊焊条：选用_____焊条。

气体保护焊焊丝：选用_____焊丝。

3、螺栓高强度螺栓：选用_____级高强度螺栓。

普通螺栓：选用_____级普通螺栓。

五、结构分析1、结构模型建立采用_____软件建立结构计算模型。

梁柱节点假定：＿____。

2、分析方法采用线性静力分析方法，考虑恒载、活载、风载和地震作用的组合。

3、计算结果结构的自振周期：T1 ＝＿____s，T2 ＝＿____s，T3 ＝＿____s。

位移计算结果：在风荷载和地震作用下，结构的最大层间位移角分别为_____和_____，均满足规范要求。

设计资料xxx市某单层工业厂房，采用单跨双坡门式刚架，刚架跨度21m，柱距6m，柱高6m，屋面坡度1/10，地震设防烈度为6度。

刚架平面布置如下图a所示，刚架形式及几何尺寸如下图b所示。

屋面及墙面板均为彩色压型钢板，内填充以保温玻璃棉板，考虑经济、制造和安装方便，檩条和墙梁均采用冷弯薄壁卷边C型钢，间距为1.5米，钢材采用Q235钢，焊条采用E43型。

（a）（b）一、荷载计算1、荷载取值计算（1）屋盖永久荷载标准值彩色压型钢板0.15 kN/m250 mm厚保温玻璃棉板0.05 kN/m2pvc 铝箔及不锈钢丝网0.02 kN/m2檩条及支撑0.10 kN/m2刚架斜梁自重0.20 kN/m2悬挂设备0.20 kN/m2合计0.72 kN/m2（2）屋面可变荷载标准值屋面活荷载：对不上人屋面一般按0.5 kN/m2取用。

雪荷载：查《建筑结构荷载规范》哈尔滨市，S=0.45 kN/m2，对于单跨双坡屋面，屋面坡角αμz S k=10.45 kN/m2=0.45 kN/m2取屋面活荷载与雪荷载中的较大值0.5 kN/m2，不考虑积灰荷载。

（3）轻质墙面及柱自重标准值0.50 kN/m2（4）风荷载标准值按《门式刚架轻型房屋钢结构技术规程》CECS102：2002附录A的规定计算。

基本风压ω0=1.050.55 kN/m2=0.58 kN/m2，地面粗糙度类别为B类；风荷载高度变化系数按《建筑结构荷载规范》(GB50009-2001)的规定采用，当高度小于10m时，按10m高度处的数值采用，μz=1.0。

风荷载体型系数μs：迎风面柱及屋面分别为＋0.25和－1.0，背风面柱及屋面分别为-0.55和－0.65(CECS102：2002中间区)。

2.各部分作用的荷载标准值计算（1）屋面恒活载标准值：0.72 6 kN/m=4.32 kN/m活荷载标准值：0.50 6 kN/m=3.00 kN/m（2）柱荷载恒荷载标准值：（0.5+4.3210.5）kN/m=63.36 kN活荷载标准值：3.0010.5 kN/m= 31.50 kN（3）风荷载标准值迎风面：柱上q w1=0.5860.25 kN/m=0.87 kN/m 横梁上q w2=-0.586 1.0 kN/m=-3.48 kN/m 背风面：柱上 q w3=-0.5860.55 kN/m=-1.91 kN/m 横梁上q w4=-0.580.65 kN/m =-2.26 kN/m二．各种荷载作用下的内力分析1.在恒荷载作用下图2.1 恒荷载作用下的M 图图2.2 恒载作用下的N 图2128.11kN .m 87.61kN .mg=4.32kN/mA B C DE2128.11kN .m2128.11kN .m2128.11kN .mA BC DE--45.36kN --21.25kN---25.76kN -45.36kN -25.76kN -63.36kN -63.36kN图2.3 恒载作用下的V 图2.在活荷载作用下图2.4 在活荷载作用下M 图图2.5 在活荷载作用下N 图60.84kN .mq=3.0kN/mA BCDE288.97kN .m 288.97kN .m288.97kN .m 288.97kN .mAB CDE1.43kN1.43kN11122243.01kN43.01kN 21.35kN21.35kN 21.35kN 21.35kNAB DE-14.75kNC-17.89kN-31.50kN -31.50kN -17.89kN----图2.6 在活荷载作用下V 图3.在风荷载作用下图2.7 在左风向风荷载作用下M 图ABD E1.48kN1.48kN C 29.87kN29.87kN14.83kN 14.83kN121212q w2y =3.48kN/mA BCDEq w4y =2.262kN/mq w4x =2.262kN/mq w 3=1.914k N /mq w2x =3.48kN/mq w 1=0.87k N /m102.28kN .m55.83kN .m-51.99kN .mABCDE34.59kN34.59kN18.20kN17.81kN22.01kN22.01kN2222图2.8 在左风向风荷载作用下N 图图2.9 在左向风荷载作用下V 图刚架的内力图正负号规定：弯矩图以刚架外侧受拉为正，轴力图以杆件受拉为正，剪力以绕杆端顺时针方向为正。

pkpm钢结构设计如何生成计算书1. PKPM钢结构设计计算书的概述计算书是钢结构设计中非常重要的一部分，它是一种以数字、图形和文字形式表达对结构分析、设计过程的总结和结果的书面文献。

PKPM钢结构设计计算书是根据《钢结构设计规范》等国家标准，结合PKPM软件应用程序，进行计算和分析后形成的。

PKPM钢结构设计计算书可分为主要计算书和附录计算书两部分。

前者包括结构框架、屋面、空间柱、楼板、梯级、扶手等部分，后者包括荷载计算、钢材计算、连接件计算、地震监视、斜杆和索条等部分。

本文将从以下几个方面介绍PKPM钢结构设计计算书的编写过程。

2. PKPM钢结构设计计算书的编写2.1 测量和获取设计数据在编写PKPM钢结构设计计算书之前，需要进行测量和获取设计数据。

在这一过程中需要对建筑结构进行详细的调研，包括了解建筑物的形状、尺寸、结构构成、建筑环境及使用功能等信息。

还需要获取建筑物的荷载信息，确定荷载计算，包括自重、活载、建筑物使用荷载、风荷载、地震荷载等。

这部分设计数据是计算书编写的重要前提。

2.2 计算模型的建立和计算通过PKPM软件，建立相应的计算模型。

目前，常用的是二维和三维空间有限元模型。

在建立模型时，需考虑结构体系、荷载等因素，并根据要求设置参数。

然后进行荷载计算，包括荷载作用点、作用面及大小方向等信息。

接着进行静力弹性分析，得到结构内力与变形等参数，通过较为准确的计算方法，得到各个节点、构件所受内力，即完成了PKPM钢结构计算书主要内容的计算。

2.3 计算结果的整理和格式化通过PKPM软件得到的是一系列内力、外力大小方向等参数，需要将其整理、计算、分类等，并根据钢结构设计规范进行验算和评价，最后结合PKPM钢结构设计计算书的需求，对数据进行格式化，变成可读性较好的文本格式和表格格式。

在计算书格式化过程中，应根据不同章节设置相应的标准格式，如字体、字号、对齐方式、引用方式、图表编号及名称等，以使计算书具有一致性、整体性和规范性。

钢结构设计计算书一、设计资料1. 车间平面尺寸为144m×30m，柱距9m，跨度为30m，柱网采用封闭结合。

车间内有两台15t/3t中级工作制软钩桥式吊车。

2.屋面采用长尺复合屋面板，板厚50mm，檩距不大于1800mm。

檩条采用冷弯薄壁卷边Z型钢Z250×75×20×2.5，屋面坡度i=l/10。

3.钢屋架简支在钢筋混凝土柱顶上，柱顶标高9.000m，柱上端设有钢筋混凝土连系梁。

上柱截面为400mm×400mm，所用混凝土强度等级为C30，轴心抗压强度设计值f c ＝14.3N/mm2。

抗风柱的柱距为6m，上端与屋架上弦用板铰连接。

4. 钢材用Q235-B，焊条用E43系列型。

5. 屋架采用平坡梯形屋架，无天窗，外形尺寸如下图所示。

6. 该车间建于杭州近郊。

7. 屋盖荷载标准值：(l) 屋面活荷载0.50 kN/m2(2) 基本雪压s00.45 kN/m2(3) 基本风压w00.45 kN/m2(4) 复合屋面板自重0.15 kN/m2(5) 檩条自重查型钢表(6) 屋架及支撑自重0.12+0. 01l kN/m28. 运输单元最大尺寸长度为15m，高度为4.0m。

二、屋架几何尺寸及檩条设置1、屋架杆件及编号如下图各杆件尺寸运输单元最大尺寸长度15m,高度为4m 。

此屋架跨度为30米，高度为3.128m,所以可将屋架从屋脊处截断，取一半屋架作为运输单元，长度15m,高为3.128m 。

2 、檩条设置采用长尺复合屋面板，檩条间距最大允许值为1800m,另外，屋架上弦节点应设置檩条，所以将檩条设在各上弦节点上，檩距为L=1507mm,当檩条跨度在4~6m 时，至少在跨中设置一条拉条，跨度大于6m 时，宜布置两道，现檩条跨度9m,可在跨中布置二条拉条，布置如下：杆件编号 长度（mm ） 杆件编号 长度（mm ） 杆件编号 长度（mm ） 杆件编号 长度（mm ） AB 1358 ac 2850 Hf 3076 Ml 1964 TU 1358 su 2850 Hi 3076 Ll 1418 BC 1507 ce 3000 Ii 2835 Kl 2170 ST 1507 qs 3000 Ij 1964 lm 2170 CD 1507 ef 3000 Jj 1418 Kk3128RS 1507 oq 3000 kj 2170 DE 1507 fi 3000 ij 2170 QR 1507 mo 3000 Uu 1650 EF 1507 ik 3000 Tu 2238 PQ 1507 km 3000 Ts 2332 FG 1507 Aa 1650 Ss 1935 OP 1507 Ba 2238 Rs 2569 GH 1507 Bc 2332 Rq 2569 NO 1507 Cc 1935 Qq 2235 HI 1507 Dc 2569 Pq 2817 MN 1507 De 2569 Po 2817 IJ 1507 Ee 2235 Oo 2535 LM 1507 Fe 2817 No 3076 JK 1507 Ff 2817 Nm 3076 KL1507Gf2535Mm2835檩条屋架拉条斜拉条三、 支撑布置及屋架编号上弦水平支撑：下弦水平支撑：垂直支撑：中间垂直支撑两边垂直支撑四、 杆件内力计算1.荷载组合情况按荷载规范规定，取屋面活荷载和雪荷载中的大者作为可变荷载计算。

钢结构计算书范本摘要：一、钢结构计算书概述1.钢结构计算书的定义和作用2.钢结构计算书的内容和结构二、钢结构计算书编制流程1.确定钢结构工程设计要求2.收集相关设计资料和数据3.选择合适的钢结构计算方法4.编制钢结构计算书三、钢结构计算书的主要内容1.钢结构构件的类型和尺寸2.钢结构构件的受力分析和计算3.钢结构构件的连接方式和计算4.钢结构构件的稳定性分析和计算5.钢结构构件的疲劳分析和计算四、钢结构计算书编制注意事项1.遵循相关设计规范和标准2.确保计算准确性和可靠性3.考虑施工可行性和经济性4.与其他专业设计人员协同合作正文：钢结构计算书是钢结构工程设计中至关重要的一部分，它对保证钢结构的安全性、稳定性以及经济性具有重要作用。

本文将针对钢结构计算书的编制进行详细介绍。

一、钢结构计算书概述钢结构计算书是对钢结构构件在各种荷载作用下的受力、变形、稳定性以及疲劳等进行分析和计算的文件。

它主要包括钢结构构件的类型和尺寸、受力分析和计算、连接方式和计算、稳定性分析和计算、疲劳分析和计算等内容。

钢结构计算书的编制目的是确保钢结构工程设计的安全性、稳定性和经济性，满足工程的使用要求。

二、钢结构计算书编制流程钢结构计算书的编制需要遵循一定的流程，包括以下几个步骤：1.确定钢结构工程设计要求：根据工程项目的功能、用途、环境条件等因素，明确钢结构工程的设计要求。

2.收集相关设计资料和数据：包括工程地质勘察报告、建筑设计图纸、施工技术要求等。

3.选择合适的钢结构计算方法：根据工程特点和设计要求，选择合适的钢结构计算方法，如弹性理论、极限状态设计法等。

4.编制钢结构计算书：依据相关设计规范和标准，对钢结构构件进行受力、变形、稳定性以及疲劳等方面的分析和计算，并形成计算书。

三、钢结构计算书的主要内容钢结构计算书主要包括以下内容：1.钢结构构件的类型和尺寸：根据工程设计要求，明确钢结构构件的类型（如梁、柱、桁架等）和尺寸。

钢结构课程设计计算书设计资料：某车间跨度l=24m，长度84米，柱距6米。

屋面坡度i=1/12。

房屋内无吊车。

不需抗震设防。

采用1.5m×6m预应力混凝土大型屋面板，100mm厚泡沫混凝土保护层和卷材屋面。

当地雪荷载0.5kN/m2，屋面积灰荷载0.75kN/m2。

屋架两端与混凝土铰接，混凝土强度等级C25。

钢材选用Q235-B。

焊条选用E43型，手工焊。

屋架尺寸与布置：屋面材料为大型屋面板，故采用平坡梯形屋架。

屋架计算跨度l0=l—200=23700mm。

设端部高度H0=2000mm，中部高度H=3000，屋架高跨比H/L=3000/23700=1/7.9。

屋架跨中拱起50mm，屋架几何尺寸如图所示：1.荷载计算与组合（1）荷载标准值（屋面坡度较小，故对所有荷载均按水平投影面计算）①永久荷载高分子防水卷材上铺小石子0.35kN/㎡20mm厚水泥沙浆找平层0.40kN/㎡冷底子油、热沥青各一道0.05kN/㎡100mm厚泡沫混凝土保温层0.60kN/㎡预应力混凝土大型屋面板和灌封 1.40kN/㎡屋架和支撑自重0.12+0.011l=0.12+0.011×24=0.38kN/㎡吊顶+ 0.40kN/㎡3.58kN/㎡②可变荷载屋面活荷载0.50kN/㎡屋面积灰荷载+ 0.75kN/㎡1.25kN/㎡（2）荷载组合设计屋架时应考虑以下三种荷载组合：①全跨永久荷载+全跨可变荷载屋架上弦节点荷载（端点荷载取半）：P=（3.58×1.2+1.25×1.4）×1.5×6=54.41kN②全跨永久荷载+半跨可变荷载=3.58×1.2×1.5×6=38.66kN有可变荷载作用屋架上弦节点处的荷载：P1=1.25×1.2×1.5×6=15.75kN无可变荷载作用屋架上弦节点处的荷载：P2③全跨屋架与支撑+半跨屋面板+半跨屋面活荷载全跨屋架和支撑自重产生的节点荷载：取屋面可能出现的活荷载P=（1.4×1.2+0.5×1.4）×1. 5×6=21.42kN4以上①，②为使用阶段荷载组合，③为施工阶段荷载组合。
