电气开关电流整定值计算资料

计算内容、步骤及结果1、在用的电气开关(1)、真空馈电开关：QBZ-2X80SF/1140 (660) 一台(2)真空馈电开关：KBZ-400 /1140 (660) 一台(3)真空馈电开关：KBZ-630 /1140 (660) 一台(4)、真空电磁启动器：QBZ-200/1140 (660) 一台(5)、真空电磁启动器：QBZT202240 (660) 二台(6)、真空馈电开关：KBZ-400 /1140 (660) 一台(7)真空电磁启动器：QBZT20 /1140 (660) 二台2、在用设施(1) 一号馈电总负荷为22KW (最大负荷22KW电机)(2) 二号馈电总负荷为37KW (最大负荷37KW电机)(3) 三号馈电总负荷为160KW (最大负荷160KW电机)(4) 四号电磁总负荷为HOKW (最大负荷HOKW电机)(5) 六号电磁总负荷为28KW (最大负荷28KW电机)(6) 五号馈电总负荷为55KW (最大负荷55KW电机)(7) 六号电磁总负荷为IlOKW (最大负荷HOKW电机)3、用电设施的额定电流依据公式：L = Ie=Pe/ ( Λ∕3Ue cosΦ )cosΦ:功率因数(一般取0.8)(1)一号馈电：22X1000/1. 732X690×0. 8=23A 最大负荷电流：22X1000/1. 732X690×0. 8=23Λ(2)一号馈电：37×1000∕l. 732×690×0. 8=38. 7A 最大负荷电流：37×1000∕l. 732×690×0. 8=38. 7Λ(3)一号馈电：160× 1000/1. 732X690×0. 8=167. 3A 最大负荷电流：160X 1000/1. 732×690×0. 8=167. 3A(4)一号电磁：110X1000/1. 732×690×0. 8=115A最大负荷电流：110X1000/1. 732X690X0. 8=115A(5)一号电磁：28× 1000/1. 732×690×0. 8=29. 2Λ 最大负荷电流：28X1000/1. 732X690×0. 8=29. 2A(6)一号馈电：55×1000∕l. 732×690×0. 8=57. 5Λ 最大负荷电流：55×1000∕l. 732×690×0. 8=57. 5Λ4、计算用电设施启动电流：求：L Q=?采用公式：LU (8~10) Ie 取系数为8(1)一号馈电最大负荷启动电流：I⅛ι=8L =8×47.8A =184. IA(2) 一号馈电最大负荷启动电流：I B<J I=8L =8×38. 7Λ =309. 6Λ(3)一号馈电最大负荷启动电流：I⅛ι=8L =8×167. 3A =1338. 9A=57. 5/1. 15=66. IA取整定值：70A6、用电设施的短路电流整定值(1)依据公式：∕rfl =Z tl-X1额定电流倍数取值8短路整定值计算：26.4X8=211. 2A取整定值：20OA(2)依据公式：Z rfl=Z tl-X1额定电流倍数取值8短路整定值计算：44.5X8=356A取整定值:40OA(3)依据公式：∕rfl =Z tl-X1额定电流倍数取值8短路整定值计算：192.3X8=1538. 4A取整定值：16OoA(4)依据公式：Z rfl=Z tl-X1额定电流倍数取值8短路整定值计算：132.2X8=1057A取整定值：11OoA(5)依据公式：∕rfl =Z tl-X1额定电流倍数取值8短路整定值计算：33.5X8=268A取整定值：300A(6)依据公式：Z rfl=Z tl-X1额定电流倍数取值8短路整定值计算：66.1X8=528. 8A取整定值：550A短路电流计算(1)KBZ-2X80SF/1140 (660)电缆SOmm?实际长度为200m,折算系数为0.61,折算后长度为134m,经查表得I(2)d=2386A°T<2> = ______ __________d√7¾)2÷ <∑X)2依据公式WX=X*+Xι∕KM+Xb+X20.1368=0. 0856+0. 05120.02174 =0. 0095+0. 01224690经校验整定符合要求。

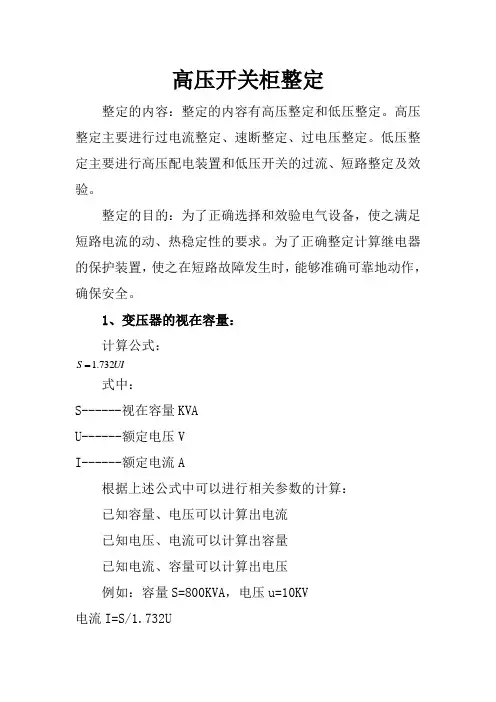

高压开关柜整定整定的内容：整定的内容有高压整定和低压整定。

高压整定主要进行过电流整定、速断整定、过电压整定。

低压整定主要进行高压配电装置和低压开关的过流、短路整定及效验。

整定的目的：为了正确选择和效验电气设备，使之满足短路电流的动、热稳定性的要求。

为了正确整定计算继电器的保护装置，使之在短路故障发生时，能够准确可靠地动作，确保安全。

1、变压器的视在容量：计算公式：.1S732UI式中：S------视在容量KVAU------额定电压VI------额定电流A根据上述公式中可以进行相关参数的计算：已知容量、电压可以计算出电流已知电压、电流可以计算出容量已知电流、容量可以计算出电压例如：容量S=800KVA，电压u=10KV电流I=S/1.732U2、电动机的功率计算公式：P732.1φUIcos式中：1.732-----系统为三相时的计算系数(3)U------额定电压VI------额定电流Acosφ----功率因数，0.85左右∩-----效率，0.8左右根据上述公式中可以进行相关参数的计算：已知电压、电流、功率因数、效率可计算出功率已知电压、功率因数、功率、效率可计算出电流已知电流、功率、效率、功率因数可计算出电压例如：功率P=30KW 电压U=0.69KV 功率因数cosφ=0.85效率∩=0.8时，电流I=P/1.732Ucosφ∩3、过流整定值：I过流=（1.2-1.3）Ie式中：1.2-1.3为计算系数Ie为所控制负荷的额定电流。

（其中：出线柜控制变压器时为变压器的额定电流；出线柜控制电动机时为电动机的额定电流）例如：变压器的容量=800KVA，电流比为75/5=15，电流为46.189AI过流=（1.2-1.3）Ie=1.2*46.189=55.43A过流继电器的刻度：55.43/15=3.6A过流继电器放在这个位置主要是因为：电流继电器电流是在互感器的二次侧，那么一次侧电流除以电流比就时电流继电器刻度的位置，应取最近值。

电气开关整定值低防开关整定计算一、过流保护：1、整定原则:过流整定选取值I过流应依据开关可调整范围略大于或等于所带设备额定电流Ie。

如果低防开关带皮带负荷，为躲过皮带启动电流，过流整定值I过流应依据开关可调整范围取所带设备额定电流Ie的1.5倍。

低防总开关过流整定值考虑设备同时运行系数和每台设备运行时的负荷系数（取同时系数Kt=0.8－0.9，负荷系数取Kf＝0.8－0.9），在选取时总开关过流整定值应为各分开关（包括照明综保）过流整定值乘以同时系数Kt和负荷系数Kf。

（依据经验，如果总开关所带设备台数较少，同时系数可取0.9）。

2、计算公式（额定电流Ie）Ie=Pe/（Ue cosФ）Pe：额定功率（W）Ue：额定电压（690V）cosФ：功率因数（一般取0.8）注：BKD1-400型低防开关过流整定范围（40-400A）BKD16-400型低防开关过流整定范围（0-400A）二、短路保护（一）、BKD16-400型1、整定原则：分开关短路保护整定值选取时应小于被保护线路末端两相短路电流值，略大于或等于被保护设备所带负荷中最大负荷的起动电流加其它设备额定电流之和，取值时应为过流值的整数倍，可调范围为3-10Ie。

总开关短路保护整定值应小于依据变压器二次侧阻抗值算出的两相短路电流值，大于任意一台分开关的短路定值。

选取时依据情况取依据变压器二次侧阻抗值算出的两相短路电流值0.2－0.4倍，可调范围为3-10Ie。

2、计算原则：被保护线路末端两相短路电流计算时，阻抗值从变压器低压侧算起，加上被保护线路全长的阻抗（总开关计算被保护线路的阻抗时，电缆阻抗忽略不计，只考虑变压器二次侧阻抗值）。

被保护设备所带负荷中的最大负荷的启动电流按该设备额定电流的5－7倍计算。

3、计算公式：（1）变压器阻抗：Zb（6000）=Ud%×Ue2/SeUd%：变压器阻抗电压Ue ：变压器额定电压（6000V）Se：变压器容量（VA）（2）换算低压侧（690V）后的阻抗Zb（690）=（690/6000）2×Zb（6000）（3）被保护线路的阻抗电抗：XL=XOL（XO千伏以下的电缆单位长度的电抗值：0.06欧姆/千米；L：线路长度km）电阻：RL=L/DS＋RhL：线路长度（米）S：导线截面积（毫米2）D：电导率（米/欧*毫米2，铜芯软电缆按65oC时考虑取42.5，铜芯铠装电缆按65oC时考虑取48.6）Rh：短路点电弧电阻，取0.01欧电缆的阻抗ZL＝所以总阻抗Z总＝Zb（690）＋ZL（4）两相短路电流计算I短＝Ue（690）/2Z总（二）BKD1-400型1、整定原则：分开关近短保护整定值选取时应略小于被保护线路末端两相短路电流值，可调范围为400－4000A。

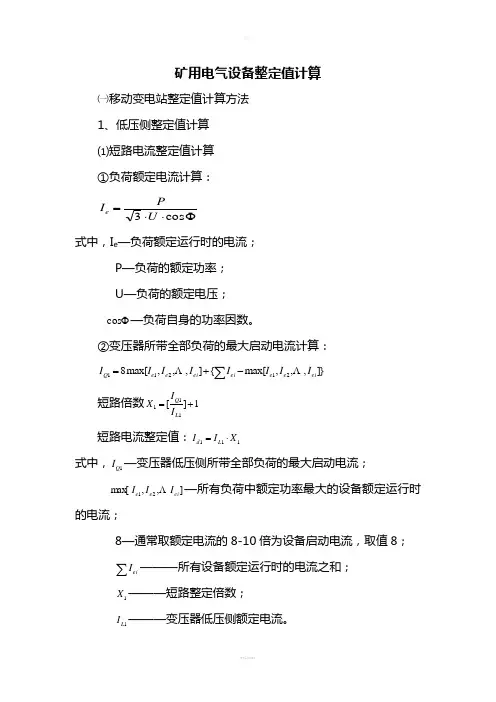

矿用电气设备整定值计算㈠移动变电站整定值计算方法1、低压侧整定值计算⑴短路电流整定值计算①负荷额定电流计算：Φ⋅⋅=cos 3U P I e 式中，I e —负荷额定运行时的电流；P —负荷的额定功率；U —负荷的额定电压；Φcos —负荷自身的功率因数。

②变压器所带全部负荷的最大启动电流计算：}],,,max[{],,,max[821211∑-+=ei e e ei ei e e Q I I I I I I I I ΛΛ 短路倍数1][111+=L Q I I X短路电流整定值：111X I I L d ⋅=式中，1Q I —变压器低压侧所带全部负荷的最大启动电流；],,max [21ei e e I I I Λ—所有负荷中额定功率最大的设备额定运行时的电流；8—通常取额定电流的8-10倍为设备启动电流，取值8； ∑ei I ———所有设备额定运行时的电流之和；1X ———短路整定倍数；1L I ———变压器低压侧额定电流。

⑵过载电流整定值计算所带全部设备的额定电流之和：∑=ei I I 1 过载倍数：101]10[113+⨯=L I I X 低压侧过载电流整定值：311X I I L g ⋅=式中，1I —所带全部设备的额定电流之和；3X —低压侧过载整定倍数；1L I —变压器低压侧额定电流。

2、高压侧整定值计算 变压器变比公式：1221I I U U K == 式中，1U —变压器高压侧额定电压；2U —变压器低压侧额定电压；1I —变压器高压侧额定电流；2I —变压器低压侧额定电流。

⑴短路电流整定值计算根据变压器变比公式可知，低压侧最大启动电流所对应的高压侧电流：1212Q Q I U U I ⋅= 短路倍数：1][222+=L Q I I X短路电流整定值：222X I I L d ⋅=式中，2Q I —低压侧最大启动电流所对应的高压侧电流；2X —变压器高压侧短路电流整定倍数；2L I —变压器高压侧的额定电流；2d I —变压器高压侧短路电流整定值。

煤业井下高低压开关电流整定计算煤业是一个重要的能源产业，煤矿的安全运营对于国家的能源供应和经济发展至关重要。

煤矿的井下电力系统是煤矿生产运营的重要组成部分，井下高低压开关电流的整定是确保煤矿电力系统安全稳定运行的关键。

本文将详细介绍煤业井下高低压开关电流整定计算的方法和步骤。

一、煤业井下高低压开关电流整定的目的和重要性井下电力系统是煤矿生产运营的核心设施，它为矿井提供稳定可靠的电力供应。

高低压开关作为井下电力系统的重要组成部分，起到了保护井下电器设备和人员安全的作用。

井下高低压开关电流整定的目的是确定开关的额定电流，以确保其在正常运行条件下的可靠性和安全性。

井下高低压开关电流整定的重要性在于：1.保护电力设备：通过合理设置高低压开关的电流整定值，可以避免过载和短路等故障对电力设备造成的损坏，保护电力系统的正常运行。

2.提高电力系统的可靠性：通过确定高低压开关的电流整定值，可以避免过载和短路等故障的发生，最大程度地减少停电和生产中断的风险。

3.保护人员安全：高低压开关的电流整定值的合理设置，可以防止电气事故对人员的伤害，保障井下工作人员的生命安全。

二、煤业井下高低压开关电流整定的方法在煤业井下高低压开关电流整定时，可以根据以下几种方法进行计算和确定：1.根据设备额定电流确定整定值：根据井下电气设备的额定电流和使用标准，确定高低压开关的电流整定值。

通过参考相关标准和技术规范，可以确定开关整定值的参考范围，然后综合考虑井下电气设备的特殊情况，确定最终的整定值。

2.根据负载计算整定值：通过测量和计算井下电气设备的负载电流，确定高低压开关的电流整定值。

这种方法可以根据实际负载情况进行精确计算，确保高低压开关在正常运行条件下的可靠性和安全性。

3.根据安全间隔确定整定值：根据井下电气设备的安全间隔要求，确定高低压开关的电流整定值。

安全间隔是指在开关分断电路时，要求在一定的时间或距离内，电路中的电流能够被迅速中断并切断，以避免产生电火花和电弧等危险。

第一节短路电流的计算方法第1条选择短路保护装置的整定电流时，需计算两相短路电流值，可按公式（1）计算式中Id(2)——两相短路电流，A；∑R、∑X——短路回路内一相电阻、电抗值的总和，Ω；Xx——根据三相短路容量计算的系统电抗值，Ω；R1、X1——高压电缆的电阻、电抗值，Ω；Kb——矿用变压器的变压比，若一次电压为6000V，二次电压为400、690、1200V时，变比依次为15、8.7、5；当一次电压为3000V，二次电压为400V时，变压比为7.5；Rb、Xb——矿用变压器的电阻、电抗值，Ω；R2、X2——低压电缆的电阻、电抗值，Ω；Ue——变压器二次侧的额定电压，对于380V网路，Ue以400V 计算；对于660V网路，Ue以1200V计算；对于127V网路，Ue以133V计算。

利用公式（1）计算两相短路电流时，不考虑短路电流周期分量的衰减，短路回路的接触电阻和弧电阻也忽略不计。

若需计算三相短路电流值，可按公式（2）计算：Id(3) =1.15Id(2) （2）式中Id(3) ——三相短路电流，A。

第2条两相短路电流还可以利用计算图（或表）查出。

此时可根据变压器的容量、短路点至变压器的电缆换算长度及系统电抗、高压电缆的折算长度，从图或表中查出。

电缆的换算长度可根据的电缆的截面、实际长度，从表中直接查到，也可以用公式（3）计算得出。

LH=K1L1+K2L2+……+KnLn+Lx+KgLg式中LH——电缆总的换算长度，m；K1、K2……Kn——换算系数，各种截面电缆的换算系数，可从表中查得；L1、L2……Ln——各段电缆的实际长度，m；Lx——系统电抗的换算长度，m；Kg——6KV电缆折算至低压侧的换算系数；Lg——6KV电缆的实际长度，m。

电缆的换算长度，是根据阻抗相等的原则将不同截面和长度的高、低压电缆换算到标准截面的长度，在380V、660V、1140V系统中，以50mm2作为标准截面；在127V系统中，以4mm2作为标准截面。

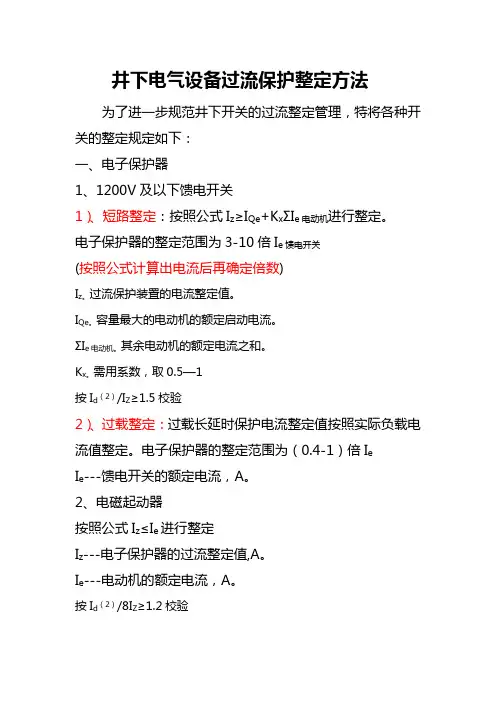

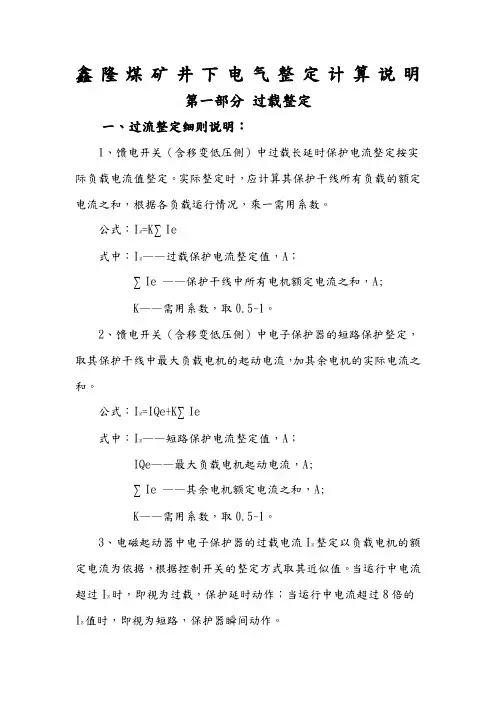

井下电气设备过流保护整定方法为了进一步规范井下开关的过流整定管理，特将各种开关的整定规定如下：一、电子保护器1、1200V及以下馈电开关1）、短路整定：按照公式I z≥I Qe+K xΣI e电动机进行整定。

电子保护器的整定范围为3-10倍I e馈电开关(按照公式计算出电流后再确定倍数)I z。

过流保护装置的电流整定值。

I Qe。

容量最大的电动机的额定启动电流。

ΣI e电动机。

其余电动机的额定电流之和。

K x。

需用系数，取0.5—1按I d（2）/I Z≥1.5校验2）、过载整定：过载长延时保护电流整定值按照实际负载电流值整定。

电子保护器的整定范围为（0.4-1）倍I eI e---馈电开关的额定电流，A。

2、电磁起动器按照公式I z≤I e进行整定I z---电子保护器的过流整定值,A。

I e---电动机的额定电流，A。

按I d（2）/8I Z≥1.2校验即过负荷保护整定值不能大于负荷额定电流。

二、熔断器（照明综保、煤电钻综保）1、照明综保一次侧熔体选用：按照公式I R≈（1.4/k b）×I e进行整定。

I R---熔体额定电流K b---变压比，660V/133V时，K b为4.96，1140V/133V时，K b 为8.57，I e---照明负荷的额定电流2、煤电钻综保熔体选用（1.5KW—2.2KW）原边：3—5安，副边：10—15安规定：照明、煤电钻综保设备牌上统一标注副边整定值及负荷。

如果启动器整定后不能正常运行，请检查原因或更换保护器。

机运科2012年12月14日。
