电气开关电流整定值计算记录

鑫隆煤矿井下电气整定计算说明第一部分过载整定一、过流整定细则说明：1、馈电开关（含移变低压侧）中过载长延时保护电流整定按实际负载电流值整定。

实际整定时，应计算其保护干线所有负载的额定电流之和，根据各负载运行情况，乘一需用系数。

公式：I z=K∑Ie式中：I z——过载保护电流整定值，A；∑Ie ——保护干线中所有电机额定电流之和，A;K——需用系数，取0.5~1。

2、馈电开关（含移变低压侧）中电子保护器的短路保护整定，取其保护干线中最大负载电机的起动电流，加其余电机的实际电流之和。

公式：I z=IQe+K∑Ie式中：I z——短路保护电流整定值，A；IQe——最大负载电机起动电流，A;∑Ie ——其余电机额定电流之和，A;K——需用系数，取0.5~1。

3、电磁起动器中电子保护器的过载电流I z整定以负载电机的额定电流为依据，根据控制开关的整定方式取其近似值。

当运行中电流超过I z时，即视为过载，保护延时动作；当运行中电流超过8倍的I z值时，即视为短路，保护器瞬间动作。

4、馈电开关短路电流的可靠动作校验，应计算出其保护干线最远端两相短路电流，除以其短路保护整定值，灵敏度系数不小于1.5。

公式：式中：Id(2)——被保护干线最远端两相短路电流，A；I z——馈电开关短路电流整定值，A；1.5——可靠系数。

5、电磁起动器短路电流的可靠动作校验，应计算出所带负载电机处最远端两相短路电流除以8倍的过载定值，灵敏度系数不小于1.2。

公式：式中：Id(2)——被保护干线最远端两相短路电流，A；I z——电磁起动器短路电流整定值，A；1.2——可靠系数。

6、高压配电装置，应根据其保护干线中移动高压侧过流整定值进行整定。

7、移动变电站高压侧整定以低压侧整定电流除以该移变的高压变比，取其近似值（10KV→690V,变比取14.5；10KV→1200V,变比取8.3）。

8、本细则参照《煤矿井下供电的三大保护细则》（煤矿工业出版社）第一章第二节制定。

计算内容、步骤及结果1、在用的电气开关(1)、真空馈电开关：QBZ-2X80SF/1140 (660) 一台(2)真空馈电开关：KBZ-400 /1140 (660) 一台(3)真空馈电开关：KBZ-630 /1140 (660) 一台(4)、真空电磁启动器：QBZ-200/1140 (660) 一台(5)、真空电磁启动器：QBZT202240 (660) 二台(6)、真空馈电开关：KBZ-400 /1140 (660) 一台(7)真空电磁启动器：QBZT20 /1140 (660) 二台2、在用设施(1) 一号馈电总负荷为22KW (最大负荷22KW电机)(2) 二号馈电总负荷为37KW (最大负荷37KW电机)(3) 三号馈电总负荷为160KW (最大负荷160KW电机)(4) 四号电磁总负荷为HOKW (最大负荷HOKW电机)(5) 六号电磁总负荷为28KW (最大负荷28KW电机)(6) 五号馈电总负荷为55KW (最大负荷55KW电机)(7) 六号电磁总负荷为IlOKW (最大负荷HOKW电机)3、用电设施的额定电流依据公式：L = Ie=Pe/ ( Λ∕3Ue cosΦ )cosΦ:功率因数(一般取0.8)(1)一号馈电：22X1000/1. 732X690×0. 8=23A 最大负荷电流：22X1000/1. 732X690×0. 8=23Λ(2)一号馈电：37×1000∕l. 732×690×0. 8=38. 7A 最大负荷电流：37×1000∕l. 732×690×0. 8=38. 7Λ(3)一号馈电：160× 1000/1. 732X690×0. 8=167. 3A 最大负荷电流：160X 1000/1. 732×690×0. 8=167. 3A(4)一号电磁：110X1000/1. 732×690×0. 8=115A最大负荷电流：110X1000/1. 732X690X0. 8=115A(5)一号电磁：28× 1000/1. 732×690×0. 8=29. 2Λ 最大负荷电流：28X1000/1. 732X690×0. 8=29. 2A(6)一号馈电：55×1000∕l. 732×690×0. 8=57. 5Λ 最大负荷电流：55×1000∕l. 732×690×0. 8=57. 5Λ4、计算用电设施启动电流：求：L Q=?采用公式：LU (8~10) Ie 取系数为8(1)一号馈电最大负荷启动电流：I⅛ι=8L =8×47.8A =184. IA(2) 一号馈电最大负荷启动电流：I B<J I=8L =8×38. 7Λ =309. 6Λ(3)一号馈电最大负荷启动电流：I⅛ι=8L =8×167. 3A =1338. 9A=57. 5/1. 15=66. IA取整定值：70A6、用电设施的短路电流整定值(1)依据公式：∕rfl =Z tl-X1额定电流倍数取值8短路整定值计算：26.4X8=211. 2A取整定值：20OA(2)依据公式：Z rfl=Z tl-X1额定电流倍数取值8短路整定值计算：44.5X8=356A取整定值:40OA(3)依据公式：∕rfl =Z tl-X1额定电流倍数取值8短路整定值计算：192.3X8=1538. 4A取整定值：16OoA(4)依据公式：Z rfl=Z tl-X1额定电流倍数取值8短路整定值计算：132.2X8=1057A取整定值：11OoA(5)依据公式：∕rfl =Z tl-X1额定电流倍数取值8短路整定值计算：33.5X8=268A取整定值：300A(6)依据公式：Z rfl=Z tl-X1额定电流倍数取值8短路整定值计算：66.1X8=528. 8A取整定值：550A短路电流计算(1)KBZ-2X80SF/1140 (660)电缆SOmm?实际长度为200m,折算系数为0.61,折算后长度为134m,经查表得I(2)d=2386A°T<2> = ______ __________d√7¾)2÷ <∑X)2依据公式WX=X*+Xι∕KM+Xb+X20.1368=0. 0856+0. 05120.02174 =0. 0095+0. 01224690经校验整定符合要求。

电气开关整定值低防开关整定计算一、过流保护：1、整定原则:过流整定选取值I过流应依据开关可调整范围略大于或等于所带设备额定电流Ie。

如果低防开关带皮带负荷，为躲过皮带启动电流，过流整定值I过流应依据开关可调整范围取所带设备额定电流Ie的1.5倍。

低防总开关过流整定值考虑设备同时运行系数和每台设备运行时的负荷系数（取同时系数Kt=0.8－0.9，负荷系数取Kf＝0.8－0.9），在选取时总开关过流整定值应为各分开关（包括照明综保）过流整定值乘以同时系数Kt和负荷系数Kf。

（依据经验，如果总开关所带设备台数较少，同时系数可取0.9）。

2、计算公式（额定电流Ie）Ie=Pe/（Ue cosФ）Pe：额定功率（W）Ue：额定电压（690V）cosФ：功率因数（一般取0.8）注：BKD1-400型低防开关过流整定范围（40-400A）BKD16-400型低防开关过流整定范围（0-400A）二、短路保护（一）、BKD16-400型1、整定原则：分开关短路保护整定值选取时应小于被保护线路末端两相短路电流值，略大于或等于被保护设备所带负荷中最大负荷的起动电流加其它设备额定电流之和，取值时应为过流值的整数倍，可调范围为3-10Ie。

总开关短路保护整定值应小于依据变压器二次侧阻抗值算出的两相短路电流值，大于任意一台分开关的短路定值。

选取时依据情况取依据变压器二次侧阻抗值算出的两相短路电流值0.2－0.4倍，可调范围为3-10Ie。

2、计算原则：被保护线路末端两相短路电流计算时，阻抗值从变压器低压侧算起，加上被保护线路全长的阻抗（总开关计算被保护线路的阻抗时，电缆阻抗忽略不计，只考虑变压器二次侧阻抗值）。

被保护设备所带负荷中的最大负荷的启动电流按该设备额定电流的5－7倍计算。

3、计算公式：（1）变压器阻抗：Zb（6000）=Ud%×Ue2/SeUd%：变压器阻抗电压Ue ：变压器额定电压（6000V）Se：变压器容量（VA）（2）换算低压侧（690V）后的阻抗Zb（690）=（690/6000）2×Zb（6000）（3）被保护线路的阻抗电抗：XL=XOL（XO千伏以下的电缆单位长度的电抗值：0.06欧姆/千米；L：线路长度km）电阻：RL=L/DS＋RhL：线路长度（米）S：导线截面积（毫米2）D：电导率（米/欧*毫米2，铜芯软电缆按65oC时考虑取42.5，铜芯铠装电缆按65oC时考虑取48.6）Rh：短路点电弧电阻，取0.01欧电缆的阻抗ZL＝所以总阻抗Z总＝Zb（690）＋ZL（4）两相短路电流计算I短＝Ue（690）/2Z总（二）BKD1-400型1、整定原则：分开关近短保护整定值选取时应略小于被保护线路末端两相短路电流值，可调范围为400－4000A。

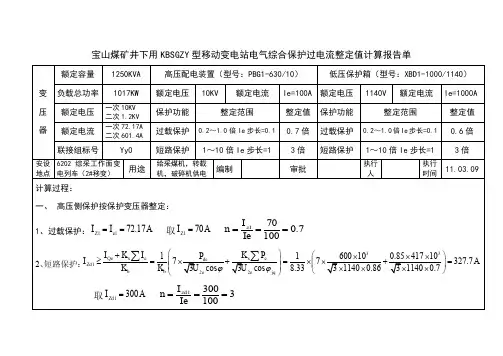

矿用电气设备整定值计算㈠移动变电站整定值计算方法1、低压侧整定值计算⑴短路电流整定值计算①负荷额定电流计算：Φ⋅⋅=cos 3U P I e 式中，I e —负荷额定运行时的电流；P —负荷的额定功率；U —负荷的额定电压；Φcos —负荷自身的功率因数。

②变压器所带全部负荷的最大启动电流计算：}],,,max[{],,,max[821211∑-+=ei e e ei ei e e Q I I I I I I I I ΛΛ 短路倍数1][111+=L Q I I X短路电流整定值：111X I I L d ⋅=式中，1Q I —变压器低压侧所带全部负荷的最大启动电流；],,max [21ei e e I I I Λ—所有负荷中额定功率最大的设备额定运行时的电流；8—通常取额定电流的8-10倍为设备启动电流，取值8； ∑ei I ———所有设备额定运行时的电流之和；1X ———短路整定倍数；1L I ———变压器低压侧额定电流。

⑵过载电流整定值计算所带全部设备的额定电流之和：∑=ei I I 1 过载倍数：101]10[113+⨯=L I I X 低压侧过载电流整定值：311X I I L g ⋅=式中，1I —所带全部设备的额定电流之和；3X —低压侧过载整定倍数；1L I —变压器低压侧额定电流。

2、高压侧整定值计算 变压器变比公式：1221I I U U K == 式中，1U —变压器高压侧额定电压；2U —变压器低压侧额定电压；1I —变压器高压侧额定电流；2I —变压器低压侧额定电流。

⑴短路电流整定值计算根据变压器变比公式可知，低压侧最大启动电流所对应的高压侧电流：1212Q Q I U U I ⋅= 短路倍数：1][222+=L Q I I X短路电流整定值：222X I I L d ⋅=式中，2Q I —低压侧最大启动电流所对应的高压侧电流；2X —变压器高压侧短路电流整定倍数；2L I —变压器高压侧的额定电流；2d I —变压器高压侧短路电流整定值。

第一节短路电流的计算方法第1条选择短路保护装置的整定电流时，需计算两相短路电流值，可按公式（1）计算式中Id(2)——两相短路电流，A；∑R、∑X——短路回路内一相电阻、电抗值的总和，Ω；Xx——根据三相短路容量计算的系统电抗值，Ω；R1、X1——高压电缆的电阻、电抗值，Ω；Kb——矿用变压器的变压比，若一次电压为6000V，二次电压为400、690、1200V时，变比依次为15、8.7、5；当一次电压为3000V，二次电压为400V时，变压比为7.5；Rb、Xb——矿用变压器的电阻、电抗值，Ω；R2、X2——低压电缆的电阻、电抗值，Ω；Ue——变压器二次侧的额定电压，对于380V网路，Ue以400V 计算；对于660V网路，Ue以1200V计算；对于127V网路，Ue以133V计算。

利用公式（1）计算两相短路电流时，不考虑短路电流周期分量的衰减，短路回路的接触电阻和弧电阻也忽略不计。

若需计算三相短路电流值，可按公式（2）计算：Id(3) =1.15Id(2) （2）式中Id(3) ——三相短路电流，A。

第2条两相短路电流还可以利用计算图（或表）查出。

此时可根据变压器的容量、短路点至变压器的电缆换算长度及系统电抗、高压电缆的折算长度，从图或表中查出。

电缆的换算长度可根据的电缆的截面、实际长度，从表中直接查到，也可以用公式（3）计算得出。

LH=K1L1+K2L2+……+KnLn+Lx+KgLg式中LH——电缆总的换算长度，m；K1、K2……Kn——换算系数，各种截面电缆的换算系数，可从表中查得；L1、L2……Ln——各段电缆的实际长度，m；Lx——系统电抗的换算长度，m；Kg——6KV电缆折算至低压侧的换算系数；Lg——6KV电缆的实际长度，m。

电缆的换算长度，是根据阻抗相等的原则将不同截面和长度的高、低压电缆换算到标准截面的长度，在380V、660V、1140V系统中，以50mm2作为标准截面；在127V系统中，以4mm2作为标准截面。

福州地区配电网直供区域10KV开关保护时限最佳整定值的研究福州市地区配电网直供区10KV开关保护时限最佳整定值的研究课题组福州大学电气工程于自动化学院二0 0四年十一月二十日目录第一部分部分城市配电网10KV开关保护调研情况 (1)第二部分部分城市10KV开关保护调研情况分析 (13)第三部分福州市10KV馈线保护的配置、整定及分析 (15)第四部分励磁涌流影响使开关误动作的分析 (18)第五部分福州配电网10KV开关保护配置、整定方案和可行性建议 (20)第六部分附录 (25)第一部分部分城市配电网10KV开关保护调研情况目前福州地区配电网直供区域10kV馈线速断保护动作时限多数设为0秒，而用户内部总屏柜速断保护动作时限也是0秒，因此，它们在时限上无法做到前后级配合，当用户内部发生故障时导致变电站10kV侧馈线速断开关动作越级跳闸，造成部分区域不必要的停电事故。

近年来，发生此类故障占有相当大的比例，比如：2003年2月至11月份止，发生10KV馈线速断开关动作越级跳闸有131次，其中用户原因造成跳闸事故的有42次，占总数的32.1％。

为了保证供电质量，提高供电的可靠性，减少不必要的经济损失，福州市电业局委托福州大学电气工程学院蔡金锭教授等课题成员组到省外如：北京、广州、上海、南京、武汉、杭州、沈阳、厦门、泉州和晋江等城市的电业局和国家变压器质量监督检验中心、变压器研究所和变压器制造厂进行实地调研了解其他城市配电网10kV馈线保护目前采取怎样的保护时限和定值以及用何种方法避免这类故障的发生，同时到变压器制造厂和变压器质量监督检验中心了解变压器承受热稳定效应和动稳定的冲击能力。

现在分别把到北京、广州、上海等城市电业局调研情况作如下汇报。

泉州市电业局2004.5.13一、10KV配网基本情况1、10KV馈线有270多条，每条线上平均T接70~80个用户。

主干线采用真空断路器分段。

分段间有些可以有0.2秒的级差，有些新上的线路并投入电流重合器，通过限定重合次数闭锁重合器。

第一节短路电流的计算方法第1条选择短路保护装置的整定电流时，需计算两相短路电流值，可按公式（1）计算式中Id(2)——两相短路电流，A；∑R、∑X——短路回路内一相电阻、电抗值的总和，Ω；Xx——根据三相短路容量计算的系统电抗值，Ω；R1、X1——高压电缆的电阻、电抗值，Ω；Kb——矿用变压器的变压比，若一次电压为6000V，二次电压为400、690、1200V时，变比依次为15、8.7、5；当一次电压为3000V，二次电压为400V时，变压比为7.5；Rb、Xb——矿用变压器的电阻、电抗值，Ω；R2、X2——低压电缆的电阻、电抗值，Ω；Ue——变压器二次侧的额定电压，对于380V网路，Ue以400V 计算；对于660V网路，Ue以1200V计算；对于127V网路，Ue以133V计算。

利用公式（1）计算两相短路电流时，不考虑短路电流周期分量的衰减，短路回路的接触电阻和弧电阻也忽略不计。

若需计算三相短路电流值，可按公式（2）计算：Id(3) =1.15Id(2) （2）式中Id(3) ——三相短路电流，A。

第2条两相短路电流还可以利用计算图（或表）查出。

此时可根据变压器的容量、短路点至变压器的电缆换算长度及系统电抗、高压电缆的折算长度，从图或表中查出。

电缆的换算长度可根据的电缆的截面、实际长度，从表中直接查到，也可以用公式（3）计算得出。

LH=K1L1+K2L2+……+KnLn+Lx+KgLg式中LH——电缆总的换算长度，m；K1、K2……Kn——换算系数，各种截面电缆的换算系数，可从表中查得；L1、L2……Ln——各段电缆的实际长度，m；Lx——系统电抗的换算长度，m；Kg——6KV电缆折算至低压侧的换算系数；Lg——6KV电缆的实际长度，m。

电缆的换算长度，是根据阻抗相等的原则将不同截面和长度的高、低压电缆换算到标准截面的长度，在380V、660V、1140V系统中，以50mm2作为标准截面；在127V系统中，以4mm2作为标准截面。

煤矿井下电气整定计算说明海黄和紫檀哪个更有价值怕上当受骗，我们教你如何鉴别小叶紫檀的真伪！点击访问：木缘鸿官网北京十里河古玩市场，美不胜收的各类手串让记者美不胜收。

“黄花梨和紫檀是数一数二的好料，市场认可度又高，所以我们这里专注做这两种木料的手串。

”端木轩的尚女士向记者引见说。

海黄紫檀领风骚手串是源于串珠与手镯的串饰品，今天曾经演化为集装饰、把玩、鉴赏于一体的特征珍藏品。

怕上当受骗，我们教你如何鉴别小叶紫檀的真伪！点击访问：木缘鸿官网“目前珍藏、把玩木质手串的人越来越多，特别是海黄和印度小叶檀最受藏家追捧，有人把黄花梨材质的手串叫做腕中黄金。

”纵观海南黄花梨近十年的价钱行情，不难置信尚女士所言非虚。

一位从事黄花梨买卖多年的店主夏先生通知记者，在他的记忆中，2000年左右黄花梨上等老料的价钱仅为60元/公斤，2002年大量收购时，价格也仅为2万元/吨左右，而往常，普通价钱坚持在7000-8000元/公斤，好点的1公斤料就能过万。

“你看这10年间海南黄花梨价钱涨了百余倍，都说水涨船高，这海黄手串的价钱自然也是一路飙升。

”“这串最低卖8000元，能够说是我们这里海黄、小叶檀里的一级品了，普通这种带鬼脸的海黄就是这个价位。

”檀梨总汇的李女士说着取出手串让记者感受一下，托盘里一串直径2.5mm的海南黄花梨手串熠熠生辉，亦真亦幻的自然纹路令人入迷。

当问到这里最贵的海黄手串的价钱时，李女士和记者打起了“太极”，几经追问才通知记者，“有10万左右的，普通不拿出来”。

同海南黄花梨并排摆放的是印度小叶檀手串，价位从一串三四百元到几千元不等。

李女士引见说，目前市场上印度小叶檀原料售价在1700元/公斤左右，带金星的老料售价更高，固然印度小叶檀手串的整体售价不如海黄手串高，但近年来有的也翻了数十倍，随着老料越来越少，未来印度小叶檀的升值空间很大。

“和海黄手串比起来，印度小叶檀的价钱相对低一些，普通买家能消费得起。

”正说着店里迎来一位老顾客，这位顾客通知记者，受经济条件所限，他是先从1000元以内的小叶檀手串玩起，再一步一步升级的。

10KV配电系统继电保护常用方案及整定计算摘要：本文论述10KV配电系统继电保护常用方案及整定计算，经多年运行考验，选择性好、动作准确无误，保证了供电可靠性。

关键字：继电保护选择性可靠性笔者曾作过10多个10KV配电所的继电保护方案、整定计算，为保证选择性、可靠性，从区域站10KV出线、开关站10KV进出线均选用定时限速断、定时限过流。

保护配置及保护时间设定。

一、整定计算原则：1.需符合《电力装置的继电保护和自动装置设计规范》GB50062-92等相关国家标准。

2.可靠性、选择性、灵敏性、速动性应严格保障。

二、整定计算用系统运行方式：1.按《城市电力网规划设计导则》（能源电[1993]228号）第4.7.1条和4.7.2条：为了取得合理的经济效益，城网各级电压的短路容量应该从网络的设计、电压等级、变压器的容量、阻抗的选择、运行方式等方面进行控制，使各级电压断路器的开断电流以及设备的动热稳定电流得到配合，该导则推荐10KV短路电流宜为Ik≤16KA，为提高供电可靠性、简化保护、限制短路电流，110KV站两台变压器采用分列运行方式，高低压侧分段开关均采用备用电源自动投入。

2.系统最大运行方式：110KV系统由一条110KV系统阻抗小的电源供电，本计算称方式1。

3.系统最小运行方式：110KV系统由一条110KV系统阻抗大的电源供电，本计算称方式2。

4.在无110KV系统阻抗资料的情况时，由于3～35KV系统容量与110KV系统比较相对较小，其各元件阻抗相对较大，则可认为110KV系统网络容量为无限大，对实际计算无多大影响。

5.本计算：基准容量Sjz=100MVA，10KV基准电压Ujz=10.5KV，10KV基准电流Ijz=5.5KA。

三、10KV系统保护参数只设一套，按最大运行方式计算定值，按最小运行方式校验灵敏度（保护范围末端，灵敏度KL≥1.5，速断KL≥2，近后备KL≥1.25，远后备保护KL≥1.2）。

断路器整定分多种情形：1、万能式空气断路器：一般带有电子脱扣器，可以在出厂前整定，也可以在安装现场整定，需要用调试仪器；2、塑壳断路器：热磁脱扣性能一般是出厂前就固定的（与产品制造工艺有关，特殊要求要订做），也有可以现场进行整定的，但也需要带电子脱扣器附件（参见施耐德产品）价格高，通常选择塑壳断路器是根据样本技术参数选择（如：短时脱扣曲线、长延时脱扣曲线、瞬时脱扣过流倍数等）；3、微型断路器：终端配电用，不用整定（大致分7~10倍瞬断和10~14倍瞬断两大类，分别用于照明、电动机负荷），虽然名牌产品也有热脱扣调节螺丝，但不易掌握精确度。

小型断路器计算电流除0.8,塑壳断路器计算电流除0.9,得整定电流按照计算电流的1.25倍考虑即可低压电机热继电器的整定值是电机额定值的0.95~1.05倍。

如果是热继电器的话，整定电流=1.1*额定电流郭老师您好,请问您额定电流和整定电流的关系及怎样计算整定电流?悬赏分：0 - 解决时间：2009-1-7 19:34计算整定电流有什么参考资料?提问者：dwz092 - 秀才三级最佳答案不同的设备有不同的保护配置，不同的配置有不同的整定方法，必须根据保护设备的种类、形式、保护要求、现场情况进行整定和调校；保护定值的计算不是很复杂，但没有经验，没有基础，计算也是不好入手的，只要计算一次，就顺手了；以10KV配电变压器为例，一般配电变压器装设过电流和速断保护；过流保护一般取额定电流的1.2-1.5倍，速断保护一般取额定电流的5-7倍；最后还要根据装设地点的短路电流大小，校验保护的灵敏度；许多书上有保护定值的计算过程案例，你可以参考，但工程实践中，大多用经验公式，来得更快，更直接有效。

电工常用口诀--电动机电流计算(2008-11-11 18:14:53)标签：自控仪表it分类：自控电工常用口诀--电动机电流计算1、已知380V三相电动机容量，求其过载保护热继电器元件额定电流和整定电流。

开关过流、短路整定计算步骤1、对开关所带所有设备的额定电流进行统计、计算：例如：馈电开关所带负荷如下：①55KW绞车，额定电流61A；②37KW水泵，额定电流41A；③40KW皮带，额定电流,44A；④22KW水泵，额定电流24A；⑤37KW水泵，额定电流41A。

（注：若电机铭牌丢失或看不清额定电流大小可以用下式进行估算：电压等级为660V的电机额定电流≈1.15×KW，压等级为1140V的电机额定电流≈0.67×KW）过流整定：61A+41A+44A+24A+41A=211A短路整定：61A×6+41A+44A+24A+41A=516A2、在开关(铭牌上额定电流为400A)上投入定值：1）智能型馈电开关或变压器低压侧智能型开关（过流整定是数值）①过流：选择220A，选择原则，略大于计算值211A，取整数。

②短路：选择3倍=220A×3=660A，选择原则，略大于计算值516A，取整数。

③用馈电开关所带负荷的最远端两相短路电流)2(d I（假如为1000A）校验短路整定保护可靠性系数。

)2(d I=1000A, I z=660A，)2(I/I z=1000/660=1.52≥1.5，可靠性系数满足要求，短路d保护整定值能起到短路保护作用。

2）老式馈电开关或变压器低压侧老式开关（过流整定是倍数）：①过流：选择0.6档=400A×0.6=240 A，选择原则，略大于计算值211A。

②短路：选择1.6倍=400A×0.6=640A，选择原则，略大于计算值516A。

③用馈电开关所带负荷的最远端两相短路电流)2(d I（假如为1000A）校验短路整定保护可靠性系数。

)2(d I=1000A,I z=640A，)2(I/I z=1000/640=1.56≥1.5，可靠性系数满足要求，短路d保护整定值能起到短路保护作用。

3）移变高压侧馈电过流、短路整定计算过程：①统计所有电气设备功:55KW+37KW+40KW+37kw+22kw=191KW②过流整定计算：191KW×0.11=21A③短路整定计算：55KW×0.11×6+（37KW+40KW+37kw+22kw）×0.11=51A④按照低压侧定值投入方法投定值。

数据中心断路器整定值计算（一）关于低压断路器的选型及参数设定，常见的有：额定短路极限分断能力Icu、额定运行短路极限分断能力Ics、额定电流Ie、额定电压Ue、长延时动作电流Ir、短延时动作电流Isd、瞬时动作电流Im、接地故障电流Ig等等。

但是低压系统的第一个断路器有两个参数（额定短路极限分断能力Icu和接地故障电流Ig）很重要但又容易让人忽略，也让人困惑，因为找了很久也没有找到详细的解读文章。

如何选型/设定？为什么要这样选型/设定？这样选型/设定的依据是什么？一、额定短路极限分断能力Icu额定短路极限分断能力Icu和额定运行短路极限分断能力Ics（目前很多断路器能做到Icu=Ics），它们所代表的意义：假如某断路器的短路极限分断能力Icu=60KA，那么当线路中发生小于等于60KA的故障电流，断路器可以安全切断电路，如果当线路中发生大于60KA的故障电流，断路器的触头熔接、甚至发生爆炸等事故，这样断路器就已经失去了应有的作用，且不能再使用。

断路器的短路极限分断能力从低到高分了几个等级，在设备生产的过程中就确定了断路器的短路极限分断能力的等级（后期不可调），但随着产品等级的提高，价格也会跟着提高。

准确的选型应是一项很重要工作内容，低压系统靠近变压器的第一个受电柜的断路器和第一级断路器的短路极限分断能力的选型尤为重要，因为此处发生短路是所产生的短路故障电流很大，那么我们如何选型该类断路器呢？变压器短路电流计算法，变压器输出侧线圈短路发生的短路故障电流是低压系统的最大短路故障电流，其它处的短路故障电流一定比该处的短路故障电流小。

先说明一个概念，变压器的短路阻抗又称阻抗电压。

阻抗电压是指将变压器的二次绕组短路，使一次绕组电压慢慢加大，当二次绕组的短路电流达到额定电流时，一次绕组所施加的电压（短路电压）与额定电压的比值百分数即为短路阻抗。

根据该原理可以计算变压器输出侧的短路电流，本文以本人经历的某数据中心的设备/系统数据作为计算参考依据。

整定电流计算公式1.2在电气工程中，整定电流是指在电气保护装置中设定的触发保护动作的电流值。

整定电流的准确计算对于电气系统的安全运行和设备的保护至关重要。

本文将介绍整定电流的计算公式1.2，并详细解释其应用方法。

整定电流计算公式1.2的基本形式为：I = K × Ipick。

其中，I代表整定电流，K代表系数，Ipick代表拾取电流。

整定电流计算公式1.2的系数K是根据具体的保护装置和电气系统参数来确定的。

而拾取电流Ipick则是根据设备的额定电流和运行条件来确定的。

首先，我们来看一下系数K的确定方法。

系数K通常由电气工程师根据具体的保护装置和电气系统参数来确定。

在确定系数K时，需要考虑到电气系统的额定电流、短路电流、负载情况以及保护装置的特性等因素。

通过对这些因素的综合考虑，电气工程师可以确定出适合的系数K值。

接下来，我们来看一下拾取电流Ipick的确定方法。

拾取电流Ipick通常是根据设备的额定电流和运行条件来确定的。

在确定拾取电流Ipick时，需要考虑设备的额定电流、负载情况、环境温度、运行状态等因素。

通过对这些因素的综合考虑，可以确定出适合的拾取电流Ipick值。

在实际应用中，整定电流计算公式1.2可以帮助电气工程师准确地确定保护装置的整定电流，从而保证电气系统的安全运行和设备的有效保护。

在进行整定电流的计算时，电气工程师需要综合考虑电气系统的各种参数和运行条件，以确保整定电流的准确性和可靠性。

除了上述的基本形式外，整定电流计算公式1.2还可以根据具体的电气系统和保护装置的特性进行调整和修正。

在实际应用中，电气工程师可能会根据具体的情况对整定电流计算公式1.2进行适当的修正，以确保其在实际应用中的准确性和可靠性。

总之，整定电流计算公式1.2是电气工程中非常重要的计算公式之一。

通过对整定电流的准确计算，可以保证电气系统的安全运行和设备的有效保护。

在实际应用中，电气工程师需要根据具体的情况对整定电流计算公式1.2进行综合考虑和适当修正，以确保其在实际应用中的准确性和可靠性。

电气开关电流整定值计算台账使用地点计算内容、步骤及结果整定值工作面及机巷1、在用的电气开关（1）、电源总切：QBZ-200/1140 (660、380) 一台（2）、皮带、溜子开关：QBZ-80/660（380）二台（3）、回柱绞车开关：QBZ-80/660（380）N 一台2、在用设备（1）、DTS-50/30KW皮带输送机一台（2）、SGB-420/30KW刮板运输机一台（3）、JH-7.5KW回柱绞车一台（4）、ZMS15-127V 1.2KW电煤钻一台3、用电设备的额定电流（1）、皮带电机：I e1 =1.2×30=36A(2)、溜子电机：I e1 =1.2×30=36A(3)、回柱绞车电机：I e1 =1.2×7.5=9A（4）、电煤钻电机：I e1 =1.2÷0.127×0.76=7.2A4、计算各电机启动电流：求：I eQ=？利用公式：I eQ=（4~8）I e 取系数为5分别的得到：（1）、皮带启动电流：I Eq1=5 I e1=5×36=180A(2)、溜子启动电流：I Eq2=5 I e1=5×36=180A(3)、回柱绞车启动电流：I Eq3=5 I e1=5×9=45A(4)、电煤钻启动电流：I Eq1=5 I e4=5×7.2=36A5、各开关电流整定值：求：I Z=？利用公式：I总Z= I Eq大／（1.8～2.5）+∑I e ①I总Z= I Eq／（1.8～2.5）②取热熔断系数为2.3（1）、计算电源总切开关QBZ-200/1140 (660、380) 电流整定值：使用地点计算内容、步骤及结果整定值工作面及机巷根据公式①得：利用公式：I总Z= I eQ大／2.3+∑I e= I eQ大／2.3+I e1+I e2+I e3=180／2.3+36+9+7.2=130.4A取整定值：150A（2）、计算皮带开关QBZ-80/660（380）电流整定值：根据公式②得：I Z1= I Eq1／2.3= 180／2.3=78.26A取整定值：80A(3)、计算溜子开关QBZ-80/660（380）电流整定值：根据公式②得：I Z1= I Eq1／2.3= 180／2.3=78.26A取整定值：80A(4)、计算回柱绞车开关QBZ-80/660（380）电流整定值：根据公式②得：I Z1= I Eq3／2.3= 45／2.3=19.56A取整定值：20AQBZ-200I整定值 A电气开关电流整定值计算台账使用地点计算内容、步骤及结果整定值工作面及机巷2、在用的电气开关（4）、电源总切：QBZ-200/1140 (660、380) 一台（5）、皮带、溜子开关：QBZ-80/660（380）二台（6）、回柱绞车开关：QBZ-80/660（380）N 一台3、在用设备（5）、DTS-50/30KW皮带输送机一台（6）、SGB-420/30KW刮板运输机一台（7）、JH-7.5KW回柱绞车一台（8）、ZMS15-127V 1.2KW电煤钻一台4、用电设备的额定电流（1）、皮带电机：I e1 =1.2×30=36A(2)、溜子电机：I e1 =1.2×30=36A(3)、回柱绞车电机：I e1 =1.2×7.5=9A（4）、电煤钻电机：I e1 =1.2÷0.127×0.76=7.2A4、计算各电机启动电流：求：I eQ=？利用公式：I eQ=（4~8）I e 取系数为5分别的得到：（1）、皮带启动电流：I Eq1=5 I e1=5×36=180A(2)、溜子启动电流：I Eq2=5 I e1=5×36=180A(3)、回柱绞车启动电流：I Eq3=5 I e1=5×9=45A(4)、电煤钻启动电流：I Eq1=5 I e4=5×7.2=36A5、各开关电流整定值：求：I Z=？利用公式：I总Z= I Eq大／（1.8～2.5）+∑I e ①I总Z= I Eq／（1.8～2.5）②取热熔断系数为2.3（1）、计算电源总切开关QBZ-200/1140 (660、380) 电流整定值：使用地点计算内容、步骤及结果整定值工作面及机巷 1、在用电气开关：(1)、电源总切：QBZ-200/1140（660、380）一台(2)、液压钻机开关：QBZ-80/660（380）一台(3)、三专电源总切：QBZ-200/1140（660、380）一台(4)、局扇开关：QBZ-80/660（380）二台2、在用设备：（1）、ZY-750矿用液压钻机18.5KW 一台（2）、ZMS15-127V 18.5KW 一台（3）、FBD Y№5-6/2×11KW局扇一台3、用电设备的额定电流：(1)、矿用液压钻机电机：I e1=1.2×18.5=22A(2)、电煤钻电机：I e1=1.2÷0.127×0.76=7.2A(3)、Ⅰ#局扇电机：I e1=1.2×22=26A(4)、Ⅱ#局扇电机：I e1=1.2×22=26A4、计算各电机的启动电流：求：I eQ=？利用公式：I eQ=（4~8）I e 取系数为5分别的得到：(1)、矿用液压钻机启动电流：I Eq1=5 I e1=5×22=110A(2)、电煤钻启动电流：I Eq1=5 I e2=5×7.2=36A(3)、Ⅰ#局扇启动电流：I Eq3=5 I e3=5×26=130A(4)、Ⅱ#局扇启动电流：I Eq4=5 I e4=5×26=130A5、计算各开关的电流整定值：求：I Z=？利用公式：I总Z= I Eq大／（1.8～2.5）+∑I e ①I总Z= I Eq／（1.8～2.5）②取热熔断系数为2.3QBZ-200I整定值 A使用地点计算内容、步骤及结果整定值工作面及机巷根据公式①得：利用公式：I总Z= I eQ大／2.3+∑I e= I eQ大／2.3+I e1+I e2=180／2.3+7.2=55.02A取整定值：60A（2）、计算液压钻机开关 QBZ-80/660（380）电流整定值：根据公式②得：I Z1= I Eq人／2.3=110／2.3=47.82取整定值：50A（3）、计算三专电源总切QBZ-200/660(380)电流整定值：根据公式②得：利用公式：I总Z= I eQ大／2.3+∑I e= I eQ大／2.3+I e4=130／2.3+26=82.52A取整定值：90A（4）、计算Ⅰ#局扇开关QBZ-80/660（380）电流整定值：根据公式②得：I Z1= I Eq3／2.3=130／2.3=56.52取整定值：60AQBZ-200I整定值 A使用地点计算内容、步骤及结果整定值工作面及机巷（5）、计算Ⅱ#局扇开关QBZ-80/660（380）电流整定值：\根据公式②得：I Z1= I Eq3／2.3=130／2.3=56.52取整定值：60AQBZ-200I整定值 A。
