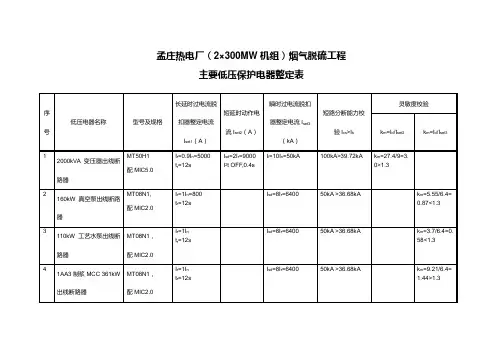

孟庄热电厂(2×300MW机组)烟气脱硫工程主要低压保护电器整定表以上为几个典型线路电气出线回路整定,为了达到最佳状态,整定原则如下1、所有框架式MCC出线断路器,参照制浆MCC出线断路器来整定。
2、所有框架式电动机出线断路器,参照160kW真空泵出线断路器来整定。
3、所有塑壳断路器整定值见电施-0201的供电系统图。
K m —灵敏系数I d—单相接地故障电流(kA)I set3断路器瞬时动作电流(kA)I cs—断路器运行短路分断能力(kA)I p —三相短路全电流最大有效值(kA)注1:当母干线及断路器出口点发生短路,不希望瞬时脱扣所以I set3>I”(39.72kA)2:由于灵敏度不满足要求,单相接地故障动作通过微机综合保护装置来实现。
3:所有出线框架式断路器只实现短路保护功能,过负荷保护通过微机综合保护装置来实现。
关于综合保护装置LPC1的整定: MCC 出线过流一段保护、过流二段保护、过流三段保护、后加速保护均设为退出 过负荷保护设为: 接地保护设为: 参数设置为:电动机出线160kW 真空泵 参数设置电动机额定电流:5/600n A45.25/600294TA 取电流互感器变比,这里—电动机额定电流—rM TA rM e I A n I I ===电机启动时间、开关跳合超时取缺省值过负荷保护过负荷保护电流:85.012.141.146.3560085.029412.1返回系数,取—取电流互感器接线系数,—作,取可靠系数,过负荷于动—r jx releTA r rM jx rel gfh K K K I A n K I K K I ==⨯⨯⨯== 则过负荷动作时限、过负荷动作曲线、过负荷保护投入取缺省值。
接地保护整定:零序动作电流一般取过负荷动作电流的0.5~0.6倍。
这里取0.6;故e e dz I I I 85.06.041.10=⨯=零序动作时间和接地保护投入取缺省值。
计算内容、步骤及结果1、在用的电气开关(1)、真空馈电开关:QBZ-2X80SF/1140 (660) 一台(2)真空馈电开关:KBZ-400 /1140 (660) 一台(3)真空馈电开关:KBZ-630 /1140 (660) 一台(4)、真空电磁启动器:QBZ-200/1140 (660) 一台(5)、真空电磁启动器:QBZT202240 (660) 二台(6)、真空馈电开关:KBZ-400 /1140 (660) 一台(7)真空电磁启动器:QBZT20 /1140 (660) 二台2、在用设施(1) 一号馈电总负荷为22KW (最大负荷22KW电机)(2) 二号馈电总负荷为37KW (最大负荷37KW电机)(3) 三号馈电总负荷为160KW (最大负荷160KW电机)(4) 四号电磁总负荷为HOKW (最大负荷HOKW电机)(5) 六号电磁总负荷为28KW (最大负荷28KW电机)(6) 五号馈电总负荷为55KW (最大负荷55KW电机)(7) 六号电磁总负荷为IlOKW (最大负荷HOKW电机)3、用电设施的额定电流依据公式:L = Ie=Pe/ ( Λ∕3Ue cosΦ )cosΦ:功率因数(一般取0.8)(1)一号馈电:22X1000/1. 732X690×0. 8=23A 最大负荷电流:22X1000/1. 732X690×0. 8=23Λ(2)一号馈电:37×1000∕l. 732×690×0. 8=38. 7A 最大负荷电流:37×1000∕l. 732×690×0. 8=38. 7Λ(3)一号馈电:160× 1000/1. 732X690×0. 8=167. 3A 最大负荷电流:160X 1000/1. 732×690×0. 8=167. 3A(4)一号电磁:110X1000/1. 732×690×0. 8=115A最大负荷电流:110X1000/1. 732X690X0. 8=115A(5)一号电磁:28× 1000/1. 732×690×0. 8=29. 2Λ 最大负荷电流:28X1000/1. 732X690×0. 8=29. 2A(6)一号馈电:55×1000∕l. 732×690×0. 8=57. 5Λ 最大负荷电流:55×1000∕l. 732×690×0. 8=57. 5Λ4、计算用电设施启动电流:求:L Q=?采用公式:LU (8~10) Ie 取系数为8(1)一号馈电最大负荷启动电流:I⅛ι=8L =8×47.8A =184. IA(2) 一号馈电最大负荷启动电流:I B<J I=8L =8×38. 7Λ =309. 6Λ(3)一号馈电最大负荷启动电流:I⅛ι=8L =8×167. 3A =1338. 9A=57. 5/1. 15=66. IA取整定值:70A6、用电设施的短路电流整定值(1)依据公式:∕rfl =Z tl-X1额定电流倍数取值8短路整定值计算:26.4X8=211. 2A取整定值:20OA(2)依据公式:Z rfl=Z tl-X1额定电流倍数取值8短路整定值计算:44.5X8=356A取整定值:40OA(3)依据公式:∕rfl =Z tl-X1额定电流倍数取值8短路整定值计算:192.3X8=1538. 4A取整定值:16OoA(4)依据公式:Z rfl=Z tl-X1额定电流倍数取值8短路整定值计算:132.2X8=1057A取整定值:11OoA(5)依据公式:∕rfl =Z tl-X1额定电流倍数取值8短路整定值计算:33.5X8=268A取整定值:300A(6)依据公式:Z rfl=Z tl-X1额定电流倍数取值8短路整定值计算:66.1X8=528. 8A取整定值:550A短路电流计算(1)KBZ-2X80SF/1140 (660)电缆SOmm?实际长度为200m,折算系数为0.61,折算后长度为134m,经查表得I(2)d=2386A°T<2> = ______ __________d√7¾)2÷ <∑X)2依据公式WX=X*+Xι∕KM+Xb+X20.1368=0. 0856+0. 05120.02174 =0. 0095+0. 01224690经校验整定符合要求。
电气开关整定值低防开关整定计算一、过流保护:1、整定原则:过流整定选取值I过流应依据开关可调整范围略大于或等于所带设备额定电流Ie。
如果低防开关带皮带负荷,为躲过皮带启动电流,过流整定值I过流应依据开关可调整范围取所带设备额定电流Ie的1.5倍。
低防总开关过流整定值考虑设备同时运行系数和每台设备运行时的负荷系数(取同时系数Kt=0.8-0.9,负荷系数取Kf=0.8-0.9),在选取时总开关过流整定值应为各分开关(包括照明综保)过流整定值乘以同时系数Kt和负荷系数Kf。
(依据经验,如果总开关所带设备台数较少,同时系数可取0.9)。
2、计算公式(额定电流Ie)Ie=Pe/(Ue cosФ)Pe:额定功率(W)Ue:额定电压(690V)cosФ:功率因数(一般取0.8)注:BKD1-400型低防开关过流整定范围(40-400A)BKD16-400型低防开关过流整定范围(0-400A)二、短路保护(一)、BKD16-400型1、整定原则:分开关短路保护整定值选取时应小于被保护线路末端两相短路电流值,略大于或等于被保护设备所带负荷中最大负荷的起动电流加其它设备额定电流之和,取值时应为过流值的整数倍,可调范围为3-10Ie。
总开关短路保护整定值应小于依据变压器二次侧阻抗值算出的两相短路电流值,大于任意一台分开关的短路定值。
选取时依据情况取依据变压器二次侧阻抗值算出的两相短路电流值0.2-0.4倍,可调范围为3-10Ie。
2、计算原则:被保护线路末端两相短路电流计算时,阻抗值从变压器低压侧算起,加上被保护线路全长的阻抗(总开关计算被保护线路的阻抗时,电缆阻抗忽略不计,只考虑变压器二次侧阻抗值)。
被保护设备所带负荷中的最大负荷的启动电流按该设备额定电流的5-7倍计算。
3、计算公式:(1)变压器阻抗:Zb(6000)=Ud%×Ue2/SeUd%:变压器阻抗电压Ue :变压器额定电压(6000V)Se:变压器容量(VA)(2)换算低压侧(690V)后的阻抗Zb(690)=(690/6000)2×Zb(6000)(3)被保护线路的阻抗电抗:XL=XOL(XO千伏以下的电缆单位长度的电抗值:0.06欧姆/千米;L:线路长度km)电阻:RL=L/DS+RhL:线路长度(米)S:导线截面积(毫米2)D:电导率(米/欧*毫米2,铜芯软电缆按65oC时考虑取42.5,铜芯铠装电缆按65oC时考虑取48.6)Rh:短路点电弧电阻,取0.01欧电缆的阻抗ZL=所以总阻抗Z总=Zb(690)+ZL(4)两相短路电流计算I短=Ue(690)/2Z总(二)BKD1-400型1、整定原则:分开关近短保护整定值选取时应略小于被保护线路末端两相短路电流值,可调范围为400-4000A。
矿用电气设备整定值计算㈠移动变电站整定值计算方法1、低压侧整定值计算⑴短路电流整定值计算①负荷额定电流计算:P「3 U cos式中,l e —负荷额定运行时的电流;P—负荷的额定功率;U—负荷的额定电压;cos"—负荷自身的功率因数。
②变压器所带全部负荷的最大启动电流计算:I QI =8max[l ei,l e2「,l ei] {'T ei -max[l ei,l e2, ,l ei]}短路倍数X i二[凹1 Li短路电流整定值:I d^l Li X i式中,|Q1—变压器低压侧所带全部负荷的最大启动电流;max|[ei, l e2/ l ei]—所有负荷中额定功率最大的设备额定运行时的电流;8—通常取额定电流的8-10倍为设备启动电流,取值8 ;、T ei ---------------- 所有设备额定运行时的电流之和;X1 ----------------- 短路整定倍数;l L1 ------------------ 变压器低压侧额定电流。
⑵过载电流整定值计算所带全部设备的额定电流之和:h八* l ei[土10] 1I过载倍数:X3=-^10低压侧过载电流整定值:I g厂I L1 ^3式中,11一所带全部设备的额定电流之和;X3 —低压侧过载整定倍数;I L1 —变压器低压侧额定电流。
2、高压侧整定值计算变压器变比公式:K =匕二三U2丨 1式中,U1 —变压器高压侧额定电压;U 2 —变压器低压侧额定电压;11—变压器高压侧额定电流;I2 —变压器低压侧额定电流。
(1)短路电流整定值计算根据变压器变比公式可知,低压侧最大启动电流所对应的高压侧电流:怙 2 =虫I Q1U 2短路倍数:X2珂若]1I L2短路电流整定值:I d2 “L2议2式中,*2 —低压侧最大启动电流所对应的高压侧电流;过载倍数: X4丨 2 [-10] 1 I L210X2 —变压器高压侧短路电流整定倍数;I L2 —变压器高压侧的额定电流;I d2 —变压器高压侧短路电流整定值。
矿用电气设备整定值计算㈠移动变电站整定值计算方法1、低压侧整定值计算⑴短路电流整定值计算①负荷额定电流计算:Φ⋅⋅=cos 3U P I e 式中,I e —负荷额定运行时的电流;P —负荷的额定功率;U —负荷的额定电压;Φcos —负荷自身的功率因数。
②变压器所带全部负荷的最大启动电流计算:}],,,max[{],,,max[821211∑-+=ei e e ei ei e e Q I I I I I I I I ΛΛ 短路倍数1][111+=L Q I I X短路电流整定值:111X I I L d ⋅=式中,1Q I —变压器低压侧所带全部负荷的最大启动电流;],,max [21ei e e I I I Λ—所有负荷中额定功率最大的设备额定运行时的电流;8—通常取额定电流的8-10倍为设备启动电流,取值8; ∑ei I ———所有设备额定运行时的电流之和;1X ———短路整定倍数;1L I ———变压器低压侧额定电流。
⑵过载电流整定值计算所带全部设备的额定电流之和:∑=ei I I 1 过载倍数:101]10[113+⨯=L I I X 低压侧过载电流整定值:311X I I L g ⋅=式中,1I —所带全部设备的额定电流之和;3X —低压侧过载整定倍数;1L I —变压器低压侧额定电流。
2、高压侧整定值计算 变压器变比公式:1221I I U U K == 式中,1U —变压器高压侧额定电压;2U —变压器低压侧额定电压;1I —变压器高压侧额定电流;2I —变压器低压侧额定电流。
⑴短路电流整定值计算根据变压器变比公式可知,低压侧最大启动电流所对应的高压侧电流:1212Q Q I U U I ⋅= 短路倍数:1][222+=L Q I I X短路电流整定值:222X I I L d ⋅=式中,2Q I —低压侧最大启动电流所对应的高压侧电流;2X —变压器高压侧短路电流整定倍数;2L I —变压器高压侧的额定电流;2d I —变压器高压侧短路电流整定值。
电力变压器保护整定值计算表概述及解释说明1. 引言1.1 概述本文将讨论电力变压器保护整定值计算表的概念、作用和重要性。
变压器是电力系统中不可或缺的设备,在输电与配电中起到功率变换和保护电气设备的重要作用。
为了确保变压器能够在正常工作范围内稳定运行并及时应对故障,采取了各种保护措施。
而整定值计算表作为电力变压器保护参数设置的指南,对于实现准确可靠的保护策略至关重要。
1.2 文章结构本文共分为五个部分。
引言部分将简要介绍文章内容,明确研究目标和目的。
第二部分将详细探讨电力变压器保护整定值计算表的概述,包括其基本原理、作用和现有问题等方面内容。
第三部分将深入讨论整定值计算表的基本原理,包括相关概念、参数选择与确定方法以及构建流程等内容。
第四部分将通过具体案例分析不同类型变压器的保护整定值计算表,涵盖干式变压器、油浸式变压器以及聚合物绝缘内置组合式电力电流互感器(CT)全数字化终端装置等。
最后,在结论与展望部分对研究结果进行总结,并探讨存在的问题和未来的研究方向。
1.3 目的本文旨在系统性地介绍电力变压器保护整定值计算表的概念、原理和应用。
通过对整定值计算表的深入研究,能够帮助理解其在保护设备中起到的作用以及相关参数设置的规律。
同时,通过案例分析,可以进一步加深对不同类型变压器保护整定值计算表设计方法的了解和运用。
最终,通过文章内容的传达与分享,期望能够为电力变压器保护技术领域的研究者和工程师提供一定参考和指导,促进该领域技术的发展与创新。
2. 电力变压器保护整定值计算表概述2.1 电力变压器保护简介电力变压器作为电力系统的重要组成部分,承担着将电能从一电压等级传递到另一电压等级的任务。
在运行过程中,变压器会面临各种故障和异常情况,如过载、短路、接地故障等。
为了保证变压器的安全运行,需要对其进行有效的保护。
而电力变压器保护整定值计算表就是针对不同类型的变压器,根据其特性和工作条件,制定出的用于保护设备设定值的计算表。
关于井下常用电气设备开关整定值制定的规定为减免设备出现故障不及时跳闸造成设备损坏,以及避免事故时出现越级跳闸,造成停电影响范围扩大的情况出现,现将常用各电气设备开关的整定值制定如下表(低压开关调整定时将保护器上粗调开关置于最接近数值的一档上)。
各队组自规定下发之日起10日内完成整定修订,如有疑问,应及时联系机电科电气组予以解决。
1、负荷开关:2、移动变电站:备注:1、负荷开关:根据P e=1.732*U e*I e*cosφ(cosφ为功率因数,按电机铭牌,如无一般取0.8;P e为额定功率,U e为额定电压,I e为额定电流),计算出I e;过负荷值I z1=K1*I e,( K1=1.2~1.8,一般取1.2,根据运行情况,可适当调整);短路值按I z=8I e计算。
2、变压器:根据P e=1.732*U e*I e(P e为变压器容量,U e为额定电压,I e为额定电流),计算出I e;过负荷值I z1=I e;短路值按I z=(4~6)I e计算。
3、整定值原则:基于“事故不出门”的原则,整定值根据实际运行情况,尽量从小整定。
4、后附80、120、200开关常用综合保护整定调整方法。
五阳煤矿机电科2011年8月30日80、120、200开关常用综合保护整定调整方法一、80开关整定方法:1、JDB-80A-2型保护①档位×1、×2、×4、×8,②旋钮值:过试、5.5、6、6.5、7、7.5、8、8.5、9、9.5、10③开关整定方法表:2、JDB-80-A型保护①档位:高挡、低档②定值表:加减按钮数值0~9。
③开关整定方法表:二、120开关整定方法:JDB-120型保护①档位:高档、抵挡②旋钮值:30|60、33|66、36|72、39|78、42|84、45|90、48|96、51|102、54|108、57|114、60|120③开关整定方法表:三、200开关整定方法JDB-225型保护①档位:高档、抵挡②旋钮值:55|110、60|120、65|130、70|140、75|150、80|160、85|170、90|180、95|190、100|200、105|210、110|220③开关整定方法表:。
电气开关电流整定值计算台账使用地点计算内容、步骤及结果整定值工作面及机巷1、在用的电气开关(1)、电源总切:QBZ-200/1140 (660、380) 一台(2)、皮带、溜子开关:QBZ-80/660(380)二台(3)、回柱绞车开关:QBZ-80/660(380)N 一台2、在用设备(1)、DTS-50/30KW皮带输送机一台(2)、SGB-420/30KW刮板运输机一台(3)、JH-7.5KW回柱绞车一台(4)、ZMS15-127V 1.2KW电煤钻一台3、用电设备的额定电流(1)、皮带电机:I e1 =1.2×30=36A(2)、溜子电机:I e1 =1.2×30=36A(3)、回柱绞车电机:I e1 =1.2×7.5=9A(4)、电煤钻电机:I e1 =1.2÷0.127×0.76=7.2A4、计算各电机启动电流:求:I eQ=?利用公式:I eQ=(4~8)I e 取系数为5分别的得到:(1)、皮带启动电流:I Eq1=5 I e1=5×36=180A(2)、溜子启动电流:I Eq2=5 I e1=5×36=180A(3)、回柱绞车启动电流:I Eq3=5 I e1=5×9=45A(4)、电煤钻启动电流:I Eq1=5 I e4=5×7.2=36A5、各开关电流整定值:求:I Z=?利用公式:I总Z= I Eq大/(1.8~2.5)+∑I e ①I总Z= I Eq/(1.8~2.5)②取热熔断系数为2.3(1)、计算电源总切开关QBZ-200/1140 (660、380) 电流整定值:使用地点计算内容、步骤及结果整定值工作面及机巷根据公式①得:利用公式:I总Z= I eQ大/2.3+∑I e= I eQ大/2.3+I e1+I e2+I e3=180/2.3+36+9+7.2=130.4A取整定值:150A(2)、计算皮带开关QBZ-80/660(380)电流整定值:根据公式②得:I Z1= I Eq1/2.3= 180/2.3=78.26A取整定值:80A(3)、计算溜子开关QBZ-80/660(380)电流整定值:根据公式②得:I Z1= I Eq1/2.3= 180/2.3=78.26A取整定值:80A(4)、计算回柱绞车开关QBZ-80/660(380)电流整定值:根据公式②得:I Z1= I Eq3/2.3= 45/2.3=19.56A取整定值:20AQBZ-200I整定值 A电气开关电流整定值计算台账使用地点计算内容、步骤及结果整定值工作面及机巷2、在用的电气开关(4)、电源总切:QBZ-200/1140 (660、380) 一台(5)、皮带、溜子开关:QBZ-80/660(380)二台(6)、回柱绞车开关:QBZ-80/660(380)N 一台3、在用设备(5)、DTS-50/30KW皮带输送机一台(6)、SGB-420/30KW刮板运输机一台(7)、JH-7.5KW回柱绞车一台(8)、ZMS15-127V 1.2KW电煤钻一台4、用电设备的额定电流(1)、皮带电机:I e1 =1.2×30=36A(2)、溜子电机:I e1 =1.2×30=36A(3)、回柱绞车电机:I e1 =1.2×7.5=9A(4)、电煤钻电机:I e1 =1.2÷0.127×0.76=7.2A4、计算各电机启动电流:求:I eQ=?利用公式:I eQ=(4~8)I e 取系数为5分别的得到:(1)、皮带启动电流:I Eq1=5 I e1=5×36=180A(2)、溜子启动电流:I Eq2=5 I e1=5×36=180A(3)、回柱绞车启动电流:I Eq3=5 I e1=5×9=45A(4)、电煤钻启动电流:I Eq1=5 I e4=5×7.2=36A5、各开关电流整定值:求:I Z=?利用公式:I总Z= I Eq大/(1.8~2.5)+∑I e ①I总Z= I Eq/(1.8~2.5)②取热熔断系数为2.3(1)、计算电源总切开关QBZ-200/1140 (660、380) 电流整定值:使用地点计算内容、步骤及结果整定值工作面及机巷 1、在用电气开关:(1)、电源总切:QBZ-200/1140(660、380)一台(2)、液压钻机开关:QBZ-80/660(380)一台(3)、三专电源总切:QBZ-200/1140(660、380)一台(4)、局扇开关:QBZ-80/660(380)二台2、在用设备:(1)、ZY-750矿用液压钻机18.5KW 一台(2)、ZMS15-127V 18.5KW 一台(3)、FBD Y№5-6/2×11KW局扇一台3、用电设备的额定电流:(1)、矿用液压钻机电机:I e1=1.2×18.5=22A(2)、电煤钻电机:I e1=1.2÷0.127×0.76=7.2A(3)、Ⅰ#局扇电机:I e1=1.2×22=26A(4)、Ⅱ#局扇电机:I e1=1.2×22=26A4、计算各电机的启动电流:求:I eQ=?利用公式:I eQ=(4~8)I e 取系数为5分别的得到:(1)、矿用液压钻机启动电流:I Eq1=5 I e1=5×22=110A(2)、电煤钻启动电流:I Eq1=5 I e2=5×7.2=36A(3)、Ⅰ#局扇启动电流:I Eq3=5 I e3=5×26=130A(4)、Ⅱ#局扇启动电流:I Eq4=5 I e4=5×26=130A5、计算各开关的电流整定值:求:I Z=?利用公式:I总Z= I Eq大/(1.8~2.5)+∑I e ①I总Z= I Eq/(1.8~2.5)②取热熔断系数为2.3QBZ-200I整定值 A使用地点计算内容、步骤及结果整定值工作面及机巷根据公式①得:利用公式:I总Z= I eQ大/2.3+∑I e= I eQ大/2.3+I e1+I e2=180/2.3+7.2=55.02A取整定值:60A(2)、计算液压钻机开关 QBZ-80/660(380)电流整定值:根据公式②得:I Z1= I Eq人/2.3=110/2.3=47.82取整定值:50A(3)、计算三专电源总切QBZ-200/660(380)电流整定值:根据公式②得:利用公式:I总Z= I eQ大/2.3+∑I e= I eQ大/2.3+I e4=130/2.3+26=82.52A取整定值:90A(4)、计算Ⅰ#局扇开关QBZ-80/660(380)电流整定值:根据公式②得:I Z1= I Eq3/2.3=130/2.3=56.52取整定值:60AQBZ-200I整定值 A使用地点计算内容、步骤及结果整定值工作面及机巷(5)、计算Ⅱ#局扇开关QBZ-80/660(380)电流整定值:\根据公式②得:I Z1= I Eq3/2.3=130/2.3=56.52取整定值:60AQBZ-200I整定值 A。
电气开关电流整定值计算台账使用地点计算内容、步骤及结果整定值工作面及机巷1、在用的电气开关(1)、电源总切:QBZ-200/1140 (660、380) 一台(2)、皮带、溜子开关:QBZ-80/660(380)二台(3)、回柱绞车开关:QBZ-80/660(380)N 一台2、在用设备(1)、DTS-50/30KW皮带输送机一台(2)、SGB-420/30KW刮板运输机一台(3)、JH-7.5KW回柱绞车一台(4)、ZMS15-127V 1.2KW电煤钻一台3、用电设备的额定电流(1)、皮带电机:I e1 =1.2×30=36A(2)、溜子电机:I e1 =1.2×30=36A(3)、回柱绞车电机:I e1 =1.2×7.5=9A(4)、电煤钻电机:I e1 =1.2÷0.127×0.76=7.2A4、计算各电机启动电流:求:I eQ=?利用公式:I eQ=(4~8)I e 取系数为5分别的得到:(1)、皮带启动电流:I Eq1=5 I e1=5×36=180A(2)、溜子启动电流:I Eq2=5 I e1=5×36=180A(3)、回柱绞车启动电流:I Eq3=5 I e1=5×9=45A(4)、电煤钻启动电流:I Eq1=5 I e4=5×7.2=36A5、各开关电流整定值:求:I Z=?利用公式:I总Z= I Eq大/(1.8~2.5)+∑I e ①I总Z= I Eq/(1.8~2.5)②取热熔断系数为2.3(1)、计算电源总切开关QBZ-200/1140 (660、380) 电流整定值:使用地点计算内容、步骤及结果整定值工作面及机巷根据公式①得:利用公式:I总Z= I eQ大/2.3+∑I e= I eQ大/2.3+I e1+I e2+I e3=180/2.3+36+9+7.2=130.4A取整定值:150A(2)、计算皮带开关QBZ-80/660(380)电流整定值:根据公式②得:I Z1= I Eq1/2.3= 180/2.3=78.26A取整定值:80A(3)、计算溜子开关QBZ-80/660(380)电流整定值:根据公式②得:I Z1= I Eq1/2.3= 180/2.3=78.26A取整定值:80A(4)、计算回柱绞车开关QBZ-80/660(380)电流整定值:根据公式②得:I Z1= I Eq3/2.3= 45/2.3=19.56A取整定值:20AQBZ-200I整定值 A电气开关电流整定值计算台账使用地点计算内容、步骤及结果整定值工作面及机巷2、在用的电气开关(4)、电源总切:QBZ-200/1140 (660、380) 一台(5)、皮带、溜子开关:QBZ-80/660(380)二台(6)、回柱绞车开关:QBZ-80/660(380)N 一台3、在用设备(5)、DTS-50/30KW皮带输送机一台(6)、SGB-420/30KW刮板运输机一台(7)、JH-7.5KW回柱绞车一台(8)、ZMS15-127V 1.2KW电煤钻一台4、用电设备的额定电流(1)、皮带电机:I e1 =1.2×30=36A(2)、溜子电机:I e1 =1.2×30=36A(3)、回柱绞车电机:I e1 =1.2×7.5=9A(4)、电煤钻电机:I e1 =1.2÷0.127×0.76=7.2A4、计算各电机启动电流:求:I eQ=?利用公式:I eQ=(4~8)I e 取系数为5分别的得到:(1)、皮带启动电流:I Eq1=5 I e1=5×36=180A(2)、溜子启动电流:I Eq2=5 I e1=5×36=180A(3)、回柱绞车启动电流:I Eq3=5 I e1=5×9=45A(4)、电煤钻启动电流:I Eq1=5 I e4=5×7.2=36A5、各开关电流整定值:求:I Z=?利用公式:I总Z= I Eq大/(1.8~2.5)+∑I e ①I总Z= I Eq/(1.8~2.5)②取热熔断系数为2.3(1)、计算电源总切开关QBZ-200/1140 (660、380) 电流整定值:使用地点计算内容、步骤及结果整定值工作面及机巷 1、在用电气开关:(1)、电源总切:QBZ-200/1140(660、380)一台(2)、液压钻机开关:QBZ-80/660(380)一台(3)、三专电源总切:QBZ-200/1140(660、380)一台(4)、局扇开关:QBZ-80/660(380)二台2、在用设备:(1)、ZY-750矿用液压钻机18.5KW 一台(2)、ZMS15-127V 18.5KW 一台(3)、FBD Y№5-6/2×11KW局扇一台3、用电设备的额定电流:(1)、矿用液压钻机电机:I e1=1.2×18.5=22A(2)、电煤钻电机:I e1=1.2÷0.127×0.76=7.2A(3)、Ⅰ#局扇电机:I e1=1.2×22=26A(4)、Ⅱ#局扇电机:I e1=1.2×22=26A4、计算各电机的启动电流:求:I eQ=?利用公式:I eQ=(4~8)I e 取系数为5分别的得到:(1)、矿用液压钻机启动电流:I Eq1=5 I e1=5×22=110A(2)、电煤钻启动电流:I Eq1=5 I e2=5×7.2=36A(3)、Ⅰ#局扇启动电流:I Eq3=5 I e3=5×26=130A(4)、Ⅱ#局扇启动电流:I Eq4=5 I e4=5×26=130A5、计算各开关的电流整定值:求:I Z=?利用公式:I总Z= I Eq大/(1.8~2.5)+∑I e ①I总Z= I Eq/(1.8~2.5)②取热熔断系数为2.3QBZ-200I整定值 A使用地点计算内容、步骤及结果整定值工作面及机巷根据公式①得:利用公式:I总Z= I eQ大/2.3+∑I e= I eQ大/2.3+I e1+I e2=180/2.3+7.2=55.02A取整定值:60A(2)、计算液压钻机开关 QBZ-80/660(380)电流整定值:根据公式②得:I Z1= I Eq人/2.3=110/2.3=47.82取整定值:50A(3)、计算三专电源总切QBZ-200/660(380)电流整定值:根据公式②得:利用公式:I总Z= I eQ大/2.3+∑I e= I eQ大/2.3+I e4=130/2.3+26=82.52A取整定值:90A(4)、计算Ⅰ#局扇开关QBZ-80/660(380)电流整定值:根据公式②得:I Z1= I Eq3/2.3=130/2.3=56.52取整定值:60AQBZ-200I整定值 A使用地点计算内容、步骤及结果整定值工作面及机巷(5)、计算Ⅱ#局扇开关QBZ-80/660(380)电流整定值:\根据公式②得:I Z1= I Eq3/2.3=130/2.3=56.52取整定值:60AQBZ-200I整定值 A。
电气开关整定值低防开关整定计算一、过流保护:1、整定原则:过流整定选取值I过流应依据开关可调整范围略大于或等于所带设备额定电流Ie。
如果低防开关带皮带负荷,为躲过皮带启动电流,过流整定值I过流应依据开关可调整范围取所带设备额定电流Ie的1.5倍。
低防总开关过流整定值考虑设备同时运行系数和每台设备运行时的负荷系数(取同时系数Kt=0.8 —0.9,负荷系数取Kf = 0.8—0.9),在选取时总开关过流整定值应为各分开关(包括照明综保)过流整定值乘以同时系数Kt和负荷系数Kf。
(依据经验,如果总开关所带设备台数较少,同时系数可取0.9)。
2、计算公式(额定电流Ie)Ie=Pe/ (Ue cos^)Pe:额定功率(W)Ue:额定电压(690V)cos①:功率因数(一般取0.8)注:BKD1-400型低防开关过流整定范围(40-400A)BKD16-400型低防开关过流整定范围(0-400A)二、短路保护(一)、BKD16-400 型1、整定原则:分开关短路保护整定值选取时应小于被保护线路末端两相短路电流值,略大于或等于被保护设备所带负荷中最大负荷的起动电流加其它设备额定电流之和,取值时应为过流值的整数倍,可调范围为3-10le。
总开关短路保护整定值应小于依据变压器二次侧阻抗值算出的两相短路电流值,大于任意一台分开关的短路定值。
选取时依据情况取依据变压器二次侧阻抗值算出的两相短路电流值0.2-0.4倍,可调范围为3-10le。
2、计算原则:被保护线路末端两相短路电流计算时,阻抗值从变压器低压侧算起,加上被保护线路全长的阻抗(总开关计算被保护线路的阻抗时,电缆阻抗忽略不计,只考虑变压器二次侧阻抗值)。
被保护设备所带负荷中的最大负荷的启动电流按该设备额定电流的5-7倍计算。
3、计算公式:(1)变压器阻抗:Zb (6000) =Ud% x Ue2/SeUd%:变压器阻抗电压Ue :变压器额定电压(6000V)Se:变压器容量(VA)(2)换算低压侧(690V )后的阻抗Zb (690) = (690/6000) 2x Zb (6000)(3)被保护线路的阻抗电抗:XL=XOL (XO千伏以下的电缆单位长度的电抗值:0.06欧姆/ 千米;L :线路长度km)电阻:RL=L/DS + RhL :线路长度(米)S:导线截面积(毫米2)D:电导率(米/欧*毫米2,铜芯软电缆按65oC时考虑取42.5,铜芯铠装电缆按65oC时考虑取48.6)Rh:短路点电弧电阻,取0.01欧电缆的阻抗ZL =所以总阻抗Z总=Zb (690) + ZL(4)两相短路电流计算I 短= Ue (690)/2Z 总(二)BKD1-400 型1、整定原则:分开关近短保护整定值选取时应略小于被保护线路末端两相短路电流值,可调范围为400 —4000A。

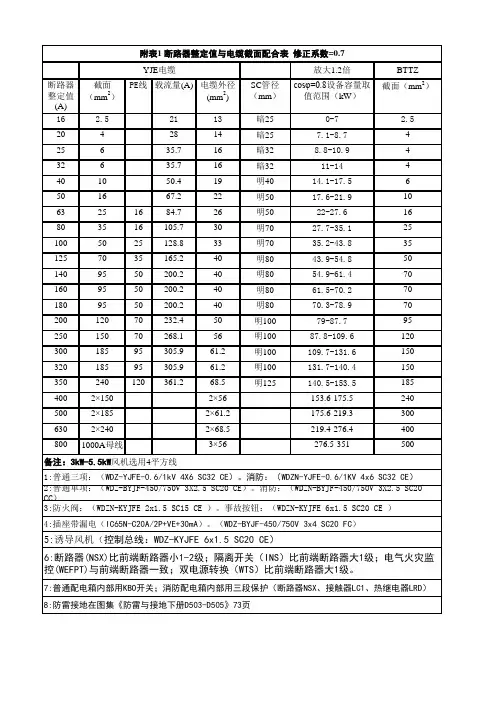

电气整定值表————————————————————————————————作者:————————————————————————————————日期:塑料铜芯电缆单位长度阻抗(Ω/KM)线路末端相零阻抗线路末端相线阻抗电缆芯线截面积规格(㎜2)Zxl.0 Zx.0 4×2.5 17.55 8.7734×4 10.97 5.4834×6 7.334 3.6664×10 4.392 2.1954×16 2.752 1.374 3×25+1×16 2.277 0.8993×35+1×16 2.022 0.6453×50+1×25 1.359 0.4553×70+1×35 0.981 0.3303×9+1×505 0.712 0.2503×120+1×70 0.545 0.2053×150+1×70 0.512 0.1723×185+1×95 0.409 0.1483×240+1×120 0.352 0.130注:Zxl.0 用于线路末端相零回路短路电流计算;Zx.0 用于线路末端相间短路电流计算;阻抗系指正常运行温度65℃状态下电阻。
序号名称窗口显示定值说明1 AD Ad 0-255 装置通讯地址2 IL L 0-160A 电机铭牌额定电流,安3 In in 1A,5A,10A,25A,50A,100A,160A电流互感器(自带)一次额定电流,分7档4 TS ts D0=1, 6-8 s 起动超时保护,允许起动时间秒5 Td td D1=1, 3~4 s 断相保护,动作时间秒6 Ir irD2=1,3~4 (倍) 堵转保护,动作电流对额定电流IL的倍数7 Tr tr 3 s 堵转保护,动作时间秒。
此保护在起动完成后才投入8 Io io D3=1, 2~3 零序(单相短路)保护,单相接地短路电流对IL的倍数9 To to 1~1.5 s 单相接地(零序)短路保护动作时间,秒10 IU iuD4=1,20%--报警用30%―跳闸用电流不平衡保护%100%∆⨯—不平衡度=最大(小)相电流三相平均电流三相平均电流11 TU tu 报警60 s,跳闸30 s 电流不平衡保护动作时间,秒。
电压不平衡与电流关系见后注12 TL tl D5=1, 10 s 热过载保护,电机在6倍IL下动作时间,一般为10 s13 Re rE 手动:0自动:5~8 min 热过载保护动作后出口复位时间,防爆电机应设为手动复位,即定值0;一般电机为5~8分钟14 工艺联锁D6=0(退出不用)需要工艺联锁跳闸时,一般另设计有DCS跳闸联锁接点接于控制回路15 tE tE D7=0(一般电机)或D7=1,(tE) s tE保护一般用于增安型防爆电机,铭牌上有I A/I N(起动电流倍数)所允许时间,按此时间查曲线,找到其I A/I N=7时对应的时间就是整定值tE(秒)16 PA pa 一般为63,有tE时191保护投退定值。
无tE保护时,D0+D1+D2+D3+D4+D5=1+2+4+8+16+32=63,有tE时再加D7(128),为191注:1. 保护投退定义表(0——退出,1——投入)代号D0D1D2D3D4D5D6D7意义起动超时断相堵转零序过流电流不平衡热过载工艺联锁增安电机tE时间保护当D0~D7为1(投入时)其值分别为:1,2,4,8,16,32,64,128。
2. 电压不平衡时每相差1%,不平衡电流为6%。
国家允许电压不平衡度一般为2%以下,最大不超过4%,即最大不平衡电压下的不平衡电流为24%。
序号参数名称整定值意义1 通讯地址A D 一般63 装置通讯地址2 额定电流I m1~5A0.1~1A 电机额定电流(CT二次电流值):CT二次5ACT二次1A3 CT变比RT 1~500 用于显示CT一次侧电流值(安)4 允许起动时间Ts6~8 s用于起动时间超时保护,一般低压电机5 s内起动完毕。
特殊机械按实际时间×1.55 断相延时Td 3~4 s断相保护延时,一般4秒内,亦可适当加大延时6 零序倍数Io 2~3单相接地短路电流对额定电流I m的倍数,一般为2~3即可7 零序延时To 1~1.5 s 单相接地短路保护动作延时,秒8 不平衡∆% 20~30%电流不平衡度与电压不平衡有关,见LM-310定值说明。
当不平衡度超过24%,说明有绕组故障。
选择报警按20%,用于跳闸选30%。
9 不平衡延时T∆报警:60 s跳闸:30 s 不平衡度达20%,即报警,查找原因。
达到30%,说明已不是电压问题,是绕组故障,跳闸。
10 堵转倍数Ir 3~4堵转故障电流对电机额定电流的倍数,一般取(3~4)I m即可。
考虑机械性堵转。
11 堵转延时Tr 3 s堵转保护是在起动完成后才自动投入的,运行中出现堵转应较快停机。
12 热过载TL 一般10 sTL为热过载6I m电流下电动机允许时间,一般为10 s,对应于2I m下120 s的制造标准。
13 热过载复位时间Re手动:0自动:5~8m in热过载保护动作后,保护出口复位时间,防爆电机应设定为手动(0),其他为自动复位,分。
14 tE堵转延时tEP ()s查铭牌上I A/I N及对应时间t,再查曲线上I A/I N=7所对应的时间,即为tEP。
15 保护投退0~255 定义见LM-310定值表说明,一般为63。
LM510(500)整定值表序号参数名称整定值意义说明1 电动机额定电流I m 510型0.1~160A按电动机铭牌电流输入500型In=5A时0.01~5AIn=1A时0.01~1A按电动机铭牌电流对应的CT二次电流值输入2 电流互感器电流及变比(500型)510型0.1~160A分1、5、10、25、50、100、160共6档500型1~500二次分1A、5A两种,均以CT的一次电流值输入3 起动超时保护一般动机起动时间在5s内,个别电机特殊情况,可按实际起动时间乘(1.2~1.5)系数保护投退ON(投入)允许起动时间一般6~8 s4 断相保护动作条件:某相电流I<0.1 I m另两相I>0.25 I m 保护投退ON(投入)保护延时t d一般5s以内5 堵转保护此保护在起动完成后进入运行状态时才自动投入。
堵转最大值一般为7 I m,有的为4.5 I m保护投退ON(投入)动作电流I r(3~4)I m保护延时 3 s6 tE时间保护此保护时间只限增安型防爆电机保护投退一般OFF(退出)对增安型电机,按铭牌I A/I N值查曲线,找出7 I m的相应时间保护延时tEP 对应7 I m允许时间7 单相接地(零序)短路保护此保护元件自动计算零序(单相接地短路)电流,起动时不闭锁是防止起动时就已发生单相接地短路,应立即动作。
保护投退ON动作电流I Ed(2~3)I m动作延时t IE(1~1.5) s起动闭锁OFF8 热过载保护T L是指电动机在6I m电流下允许时间,10s是按一般电机在2I m下允许120s的点所在曲线,对应6I m的点其时间为10s。
保护投退ON动作时间系数T L一般10 s复位模式A——自动,用于一般电机M——手动,用于防爆电机复位时间A:5~10m in;M——09 三相电流不平衡保护m mI(I)%100%ax in ppIII∆-=⨯mI ax——最大值相电流;mI in——最小相电流;p I——三相电流平均值。
保护投退ON电流不平衡度I∆%用于跳闸时取30%,用于报警时取20%保护延时t∆跳闸取30s;报警取60s10 工艺联锁OFF(退出)工艺联锁一般另有DCS接点控制11 再启动功能OFF(退出)需再启动电机,一般另有防晃电功能控制12 欠电流保护OFF(退出)除特殊电机有专门说明外,一般电机都不需要13 低电压保护OFF(退出)凡有交流接触器操作的电机都不需,只有断路器直接操作的才用。
注:不平衡电流的产生有电压不平衡和绕组故障两种可能的原因,电压不平衡国家标准规定一般不超过2%,最大不超过4%。
当不平衡电流达到最大不平衡电压所对应不平衡度I∆%以上时,说明其不平衡电流来自电机本身故障。
根据资料介绍,电压不平衡相差1%时,将产生6%的不平衡电流,所以不平衡度超过15%说明是不正常状态,超过25%说明电机本身有故障。
选择跳闸还是报警,一是看保护装置是否具备选择不同作用的设置,二是看电动机及所传动机械的重要性。
根据I∆%计算式可知:(1)若电机绕组无故障,仅由某相电压不平衡引起电流不平衡,当不平衡电压为4%时,I∆%约为15%;(2)当某两相电流一致且为正常值,而故障相电流为正常相电流的1.34倍时,三相电流不平衡度I∆%为20%;(3)当故障相电流为正常相电流的1.53倍时,I∆%为30%。
计算推导:I▲%= (Imax-Ip)/Ip,Imax=(1+I▲%)Ip,Ip=(Imax+2T N)/3则:Imax=(1+I▲%)(Imax+2I N)/3=2(1+I▲%)I N/[3-(1+I▲%)]当不平衡度分别为20%、30%、40%、50%、60%时Imax值分别为Imax=1.34I N Imax=1.53I N Imax=1.75 I N ;Imax=2I NImax=2.29I N式中Imax---------故障相电流I N ---------------非故障相电流Ip ----------三相平均电流。
