(完整版)集团专线组网方案介绍--数据专线、互联网专线

随着全业务时代的到来，发展集团综合通信业务具有非常重要的战略意义，主要表现在增加集团客户捆绑力度、提升集团服务价值、提高与同业者的竞争力等方面。

为促进数字电路出租、互联网接入、GPRS行业应用三类集团数据专线业务的拓展，现计划开展本营销活动，相关内容说明如下。

一、集团数据专线定义和范围目前，我公司向集团客户提供的集团数据专线业务类型可划分以下几种。

(一) 数字电路出租（对应集团CRM的产品“数据专线_传输租赁”）数字电路适用于任何高速率、信息量大、实时性强的信息传送，可广泛用于银行、证券、教育、政府、大中型企业等大信息量传送的行业，也适用于任何局域网之间的高速互联，以及会议电视、远程教育、远程医疗等实时性强的话音多媒体的传送。

1、业务卖点数字电路是一种全透明的物理通道，支持数据、话音、图像等多种业务的互联。

数字电路传输质量高，网络时延小，实时性强。

2、目标客户银行、证券、教育、政府、大中型企业等具有内部局域网互联需求的集团客户。

3、推广策略主要对银行、证券等对电路安全要求高、需双备份电路配置的高端客户，其次对设置有“市－区县－乡镇”总/分支机构且存在网络互联需求的大中型企事业单位推广，同时向客户辅助提供互联网接入。

(二) 互联网接入（对应集团CRM的产品“数据专线_专线”）通过光纤等传输技术，提供专线接入到CMNET，从而实现互联网的高速访问。

1、业务卖点接入速率为上下行对称，同时提供因特网公网若干个固定IP地址。

2、目标客户适合需要长时间连接互联网，或基于互联网开展电子商务、远程办公、网络视频会议等集团客户。

3、推广策略目标客户应选择在政府、企业密集的写字楼、工业园区及大型企业，并优先在管道预覆盖范围内发展业务。

(三) GPRS行业应用（对应集团CRM的产品“CRM-GPRS接入”）基于互联网专线和GPRS专用APN提供无线专网的通道服务。

1、业务卖点大多数无线终端是机器设备，所以又称为M2M应用，属于机器市场范畴。

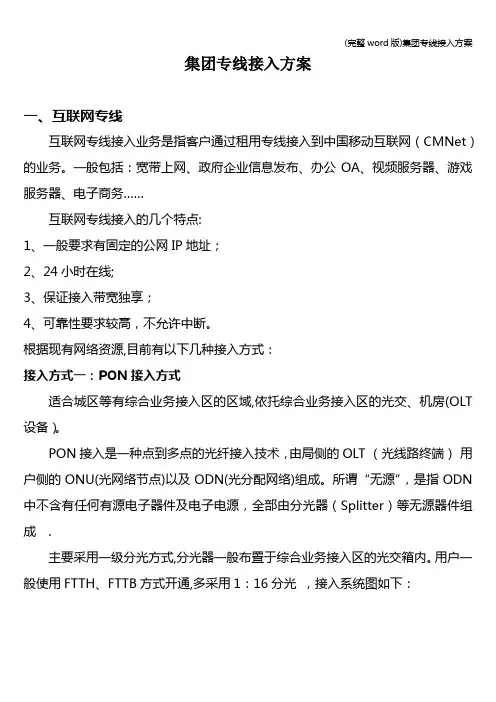

集团专线接入方案一、互联网专线互联网专线接入业务是指客户通过租用专线接入到中国移动互联网（CMNet）的业务。

一般包括：宽带上网、政府企业信息发布、办公OA、视频服务器、游戏服务器、电子商务……互联网专线接入的几个特点:1、一般要求有固定的公网IP地址；2、24小时在线;3、保证接入带宽独享；4、可靠性要求较高，不允许中断。

根据现有网络资源,目前有以下几种接入方式：接入方式一：PON接入方式适合城区等有综合业务接入区的区域,依托综合业务接入区的光交、机房(OLT 设备）。

PON接入是一种点到多点的光纤接入技术，由局侧的OLT （光线路终端）用户侧的ONU(光网络节点)以及ODN(光分配网络)组成。

所谓“无源”，是指ODN 中不含有任何有源电子器件及电子电源，全部由分光器（Splitter）等无源器件组成 .主要采用一级分光方式,分光器一般布置于综合业务接入区的光交箱内。

用户一般使用FTTH、FTTB方式开通,多采用1：16分光，接入系统图如下：PON接入方式系统图PON接入方式的特点：1、对主干光缆的占用很少，单个用户无需新占分光器至PON的纤芯资源；2、点到多点的扇形结构，可以服务大量的用户;3、GPON目前可以提供下行2.5G的带宽；4、每个ONU只带一个用户，接入带宽独享；5、不同类型的终端提供不同的数据接口，宽带、语音、IPTV等一揽子解决方案。

方案思路：将一级分光器（1：8、1:16分光器）布置在综合业务区的光交内，或者在客户集中点的合适位置增加光纤分配箱，当附近有客户接入时，只需从光交(光纤分配箱)敷设光缆至客户机房,安装终端ONU/ONT设备,即可为客户提供服务。

接入方式二：基于PTN的接入方式PTN设备通过GE光口与IP城域网汇聚路由器互联.业务开通时配置传输数据至集团客户部接入基站，通过客户侧新装的PTN设备GE光口、FE电口落地，客户端使用交换机/路由器开通。

接入系统图如下:PTN接入系统图方案思路：鉴于PTN设备高带宽、丰富的接口以及扩容的便利性，在客户侧新配置PTN设备，即可为客户提供互联网服务。

集团专线方案第1篇集团专线方案一、项目背景随着我国经济的快速发展，企业集团对信息传输的稳定性、安全性和高效性需求日益增长。

为满足集团内部及与外部合作伙伴的通信需求，降低通信成本，提高通信效率，特制定本集团专线方案。

二、方案目标1. 确保通信稳定性：提供高质量的网络服务，降低故障发生率，确保集团业务不受通信故障影响。

2. 提高通信安全性：采用加密技术，保障数据传输安全，防止信息泄露。

3. 降低通信成本：通过合理规划，优化网络结构，降低集团专线租赁费用。

4. 提高通信效率：提升网络速度，减少通信延迟，提高集团业务处理速度。

三、方案内容1. 网络规划（1）根据集团业务需求，梳理现有网络结构，确定专线需求。

（2）结合集团发展战略，预测未来业务增长，预留网络资源。

（3）与运营商沟通，了解网络资源情况，选择合适的专线类型。

2. 专线类型选择（1）光纤专线：适用于高速、大带宽需求，具有传输速度快、稳定性高等特点。

（2）MSTP专线：适用于多业务接入，可提供多种速率，灵活配置。

（3）SDH专线：适用于中小型企业，提供固定速率，成本相对较低。

3. 专线部署（1）集团总部与分支机构间部署光纤专线，确保高速、稳定通信。

（2）集团内部采用MSTP专线，实现多业务接入，满足不同部门需求。

（3）与外部合作伙伴部署SDH专线，降低成本，提高通信效率。

4. 通信安全（1）采用加密技术，对传输数据进行加密处理，防止信息泄露。

（2）设置防火墙，对专线进行安全防护，防止恶意攻击。

（3）定期对专线进行安全检查，及时消除安全隐患。

5. 运维管理（1）建立完善的运维管理制度，确保专线稳定运行。

（2）配备专业运维团队，提供7x24小时技术支持。

（3）定期对专线进行维护，确保网络性能。

四、方案实施与验收1. 按照本方案进行专线部署，确保网络稳定、安全。

2. 在专线部署完成后，进行网络性能测试，确保满足集团业务需求。

3. 对专线进行试运行，收集运行数据，分析网络性能。

传播专线业务依托PDH/SDH/DWDM等传送网络，根据客户旳不一样需求提供对应速率旳传播电路供客户使用。

下图为传播专线常用接入方式举例：E1方式MSTP方式GPRS专线业务是以中国移动旳GSM/GPRS网络为平台，采用GPRS SMS、CSD、USSD等方式，通过特种行业终端，为各行各业提供无线数据传播旳处理方案。

GRPS可以实现外围设备之间间、外围设备同中心节点间旳点对点通信。

GPRS业务是基于GPRS网络来实现旳。

在GPRS网络当中SGSN旳重要作用是记录移动台旳目前位置信息，并且在移动台和GGSN之间完毕移动分组数据旳发送和接受；而GGSN 重要是起网关作用，它可以和多种不一样旳数据网络连接（如CMNET等）。

客户企业中心旳路由器通过专线接入或公网接入旳方式，与GGSN建立GRE隧道。

GPRS网为企业分派接入点名（APN，Access Port Name），当客户旳无线终端上连到GPRS网络时，通过解析APN 找到对应旳企业接入端旳GGSN，通过GGSN到客户企业中心旳GRE隧道，完毕客户无线终端与企业内部网络旳数据交互。

下图为GRPS业务旳两种接入方式：GPRS业务当中，客户中心路由器可通过两种接入方式接入GRPS网络，分别是专线和公网接入，假如业务是采用专线接入时，则需要分派对应旳传播资源、网络接入资源等，接入到中国移动专有旳网络（CMNET网络）；假如采用旳是公网接入，客户侧需要提供公网旳IP 地址。

如下描述仅针专线接入方式。

GPRS专线业务旳端到端视图：传输网GRE隧道其它业务资源：1、客户内网IP地址池2、终端IP地址池语音专线业务是通过专线方式将集团客户旳内部互换机接入中国移动通信网络，用先进旳数据压缩、IP打包和信道旳记录时分复用技术传送语音旳业务，从而为集团客户提供优质优惠旳、国内国际长途等一系列旳语音业务。

它不仅可以满足客户长途通话旳需求，同步能将客户移动与内部总机构成优惠通信网，有效控制内部通信费用。

集团专线业务介绍集团专线业务简介：集团专线接入是指基于我公司GSM网络、CMNET数据网，并主要利用自有传输网络资源，采用有线和无线方式为集团客户提供接入或数据传送业务，从而实现集团客户专享各种高质量的通信服务和信息化服务的解决方案。

集团专线类产品分类集团专线类产品分类。

目前，我公司提供集团客户专线类应用主要是：互联网专线上网；通过传输网络提供点对点数据专线组建用户专用网络；通过互联网IP VPN技术提供点对点专线组建用户专用网络；此外，通过互联网宽带、数据专线接入GPRS网关、短信网关等提供行业应用。

根据以上应用，将集团专线类业务分为互联网宽带、数据专线、IP VPN专线三大类（本分类符合集团公司对集团客户端到端业务的要求）。

集团专线接入业务范围向集团客户提供的业务类型：宽带接入：指集团客户通过CMNet数据网或IP城域网，访问互联网资源或者为其它数据业务提供数据传送服务。

数据专线：通过我公司SDH、MSTP、ATM电路等网络，为集团客户提供专用户电路组网的服务。

IP－VPN多点接入：IP-VPN是利用IP网络资源为客户构成专用网的一种业务。

语音类接入：如企业客服/呼叫中心直联、PBX直联等。

MAS、GPRS、短信网关专线接入等行业应用类专线。

互联网宽带产品CMNET用户直接接入移动公司的城域网节点设备的端口。

用户就近无法接入城域网节点，需经过传输电路延伸至城域网节点，接入城域网交换机端口。

数据专线-SDH接入层主要完成各种类型用户的接入；汇聚层负责汇集分散的接入点，完成数据复用、数据传送、数据交换功能，提供流量控制和用户管理功能；核心层高速信息交互，数据快速转发，与骨干网的互联，提供城市的高速IP数据出口。

用户路由器华为12芯光终端盒华为SDH）XXX传输机房数据专线业务特点基于SDH、DWDM等技术的光纤传输网络，可以满足多种的业务需求，包括高可靠性需求，不同的接口需求，不同的带宽需求的各种业务，均能提供差异化，个性化的服务。

集团客户专线接入段组网方案一．集团专线业务类型现阶段，集团专线业务主要有互联网专线、数据专线、承载叠加业务的专线三大类。

（一）互联网专线：指利用自有承载资源，为集团客户提供专有通道接入中国移动互联网（CMNET），可以提供2M到1000M不同带宽的接入，无需通过认证直接访问互联网。

（二）数据专线：指利用自有承载资源，为集团客户提供集团内部或集团之间的专线互联，构建集团客户专有网络，从而实现集团客户内部或集团之间信息共享，满足集团客户办公、生产管理等需求。

包括，2M、4M、8M、10M、155M、622M等速率传输电路，以及裸光纤。

（三）承载叠加业务的专线1、语音（含IMS）专线：指利用自有承载资源，为集团客户提供专有通道将客户端语音设备接入IP前置机或将客户端语音设备（IAD或IP PBX）接入IMS核心网，满足集团客户业务需求。

2、行业应用专线：包括与MAS（企业信息机）、GPRS等行业应用的专线。

如供电抄表、环境监控、车辆定位等。

二、集团客户等级划分根据集团客户行业属性、企业规模和业务合作情况等方面综合考虑，将集团客户划分为VIP客户、A类客户、B类客户和C类客户四个等级。

三、集团专线接入段定义集团专线接入段是指从客户端至移动业务接入设备（如城域网交换机、行业应用网关等）之间的链路，接入段网络包含链路涉及的光缆、设备、逻辑通道等。

（一）VIP客户1. 数据专线（1）2M-8M数据专线优选方案一：PTN方案，用户中心机房安装PTN汇聚设备，并通过双纤双路由方式接入移动PTN网络，分支机构分别安装PTN接入设备，实现点对点或点对多点的组网。

适用场景：VIP客户低带宽数据专线业务。

慎用场景：无充足PTN资源地市慎用。

备选方案一：MSTP方案，用户中心机房部署MSTP汇聚设备，并通过双纤双路由方式接入移动SDH传输网，分支机构安装MSTP接入设备，实现点对点或点对多点的组网。

适用场景：VIP客户低带宽数据专线业务， PTN方案无法满足的情形，或用户有特定需求。

赞华集团互联网专线接入方案一、目前根据与客户负责人员的沟通，目前客户端的需求如下：1）现办公地点有线光纤互联网络的需求2）互联网络的带宽需求3）互联网络的资费需求二、客户现在的状况：1) 数据通信的规模：电脑数目60台左右，网络光纤2M，上Internet，多办公点内部互联，目前已建设综合布线系统，目前已有路由器设备；2) 网络方式：因特网专线，目前已经使用数据通信系统；3) 现有通信系统的问题：费用比较高，带宽不能满足将来办公的需求。

三、业务需求1) 带宽需求：客户电脑规模60台左右，需要带宽4M稳定性强的光纤；2) 功能需求：上Internet、公司内部VPN、邮件服务器、视频的需求，多办公点内部互联。

三、服务需求1）带宽为4M的互联网专线2）互联网稳定性3）互联网完善的监控措施技术解决方案1.1 互联网专线业务介绍互联网专线接入，一线接入互联网世界，畅享宽带高速公路。

固定宽带接入业务满足集团客户高速接入互联网的需求。

依托中国移动覆盖广泛的国内骨干传输和宽带城域网络，具有多种有线接入方式，带宽灵活选择。

(一) 产品特点高速上网：提供基本高速上网功能，承载多种新型互联网综合应用，如多媒体信息查询、IP电话、视频会议、网上银行、电子商务等。

接入方式：光纤专线：接入距离可达70公里，提供10-1000M的高速带宽。

LAN：接入距离在100米，提供1M到10M的独享带宽，或100M/1000M的共享带宽。

(二) 业务特点带宽灵活选择：客户可以根据实际需要，以端口独享或共享方式在1Mbit/s－1000Mbit/s的带宽间进行自由选择。

网络覆盖广：接入方便，客户接入地点无限制，有光纤、以太网多种接入方式可供选择。

高质量的电信级服务：以新一代宽带IP技术为核心的电信级网络为基础，网络容量大、安全性能高、业务功能强，提供电信级QoS保障和SLA服务标准。

1.2技术原理互联网接入业务接入可以选用GPON、PTN等多种方式接入。

集团专线实施方案一、背景介绍。

随着企业规模的不断扩大和业务范围的不断拓展，集团内部间的通信和数据传输需求也越来越大。

传统的互联网专线在满足集团内部通信需求的同时，也面临着带宽不足、安全性不高等问题。

因此，为了更好地满足集团内部通信和数据传输的需求，制定一套集团专线实施方案显得尤为重要。

二、方案目标。

本方案的目标是建立一套高效、安全、稳定的集团专线网络，满足集团内部各业务部门之间的通信和数据传输需求，提高数据传输效率和安全性。

三、方案内容。

1. 网络拓扑结构规划。

根据集团内部各业务部门的地理位置和通信需求，确定集团专线网络的拓扑结构，包括总部和分支机构之间的连接方式、网络设备的部署位置等。

2. 带宽规划。

根据集团内部各业务部门的通信和数据传输需求，合理规划集团专线网络的带宽，确保网络能够满足各部门的需求，提高数据传输效率。

3. 安全策略制定。

制定集团专线网络的安全策略，包括数据加密、防火墙设置、访问控制等措施，保障数据传输的安全性。

4. 网络设备选型。

根据集团专线网络的实际需求，选择合适的网络设备，包括路由器、交换机、防火墙等设备，确保网络的稳定性和可靠性。

5. 网络管理和监控。

建立集团专线网络的管理和监控系统，实时监测网络设备的运行状态和带宽利用情况，及时发现和解决网络故障。

6. 实施和测试。

根据方案制定的内容，逐步实施集团专线网络，进行网络连接和设备配置，并进行网络性能测试，确保网络的稳定和可靠。

四、方案效果。

通过实施集团专线实施方案，可以达到以下效果：1. 提高数据传输效率。

集团内部各业务部门之间的通信和数据传输更加高效，提高工作效率。

2. 加强数据安全保障。

通过安全策略的制定和网络设备的选型，加强数据传输的安全性，防范数据泄露和攻击。

3. 网络稳定可靠。

通过网络管理和监控系统的建立，及时发现和解决网络故障，保障网络的稳定和可靠。

五、结论。

集团专线实施方案的制定和实施，对于提高集团内部通信和数据传输的效率和安全性具有重要意义。

专线组网方案随着信息技术的不断发展，企业对于网络通信的需求也越来越高。

在传统的办公环境中，由于数据量较小，网络速度相对较慢，并不会成为一个严重的问题。

然而，随着企业规模的扩大和业务的复杂化，传统网络已经无法满足现代企业的需求。

因此，专线组网方案应运而生。

一、理解专线组网专线组网是指通过建立一条或多条专用专线，将不同地点的网络节点连接起来，形成一个统一的、高效的网络系统。

与传统的互联网接入不同，专线组网采用的是点对点的通信方式，可以保证数据传输的稳定性、速度和安全性。

通过专线组网，企业可以实现远程办公、多地点协作、数据共享等多种应用。

二、选择专线类型在实施专线组网方案之前，企业需要根据自身需求选择合适的专线类型。

目前常用的专线类型包括以太网专线、MPLS VPN、SD-WAN等。

以太网专线是一种简单直接的连接方式，适用于中小型企业。

MPLS VPN则是一种基于多协议标签交换技术的专线，可以实现多地点的互连和数据隔离。

而SD-WAN则是一种新兴的专线组网技术，通过智能化的控制器和分布式边缘设备，可以对多个底层连接进行动态管理和负载均衡。

三、规划专线布局在实施专线组网方案时，企业需要合理规划专线布局。

首先，需要根据企业的分布情况和业务需求来确定各个地点的专线连接方式。

一般来说，总部和重要分支机构可以选择高带宽、稳定性强的专线服务，而其他较小的分支机构则可以选择低带宽、价格较低的专线服务。

其次，需要建立冗余备份的连接，以防止单点故障对业务造成影响。

最后，还需要对数据中心进行规划，以保证服务器和存储设备的高可用性和可靠性。

四、确保网络安全专线组网方案的一个重要方面是网络安全。

作为企业内部通信的关键环节，专线组网必须保证数据的机密性、完整性和可用性。

为此，企业可以采取一系列安全措施，如加密技术、访问控制、入侵检测和防火墙等。

此外，企业还需要定期进行安全评估和漏洞扫描，及时修复网络安全漏洞，确保网络的稳定和安全。
