集团专线接入组网方式及网络拓扑

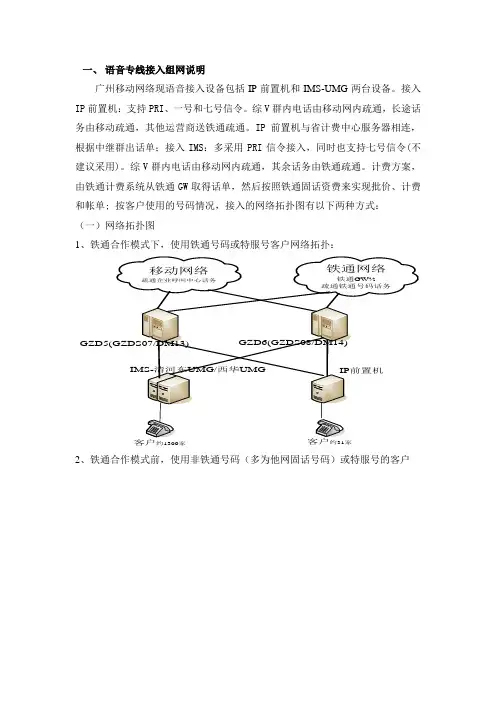

一、语音专线接入组网说明
广州移动网络现语音接入设备包括IP前置机和IMS-UMG两台设备。

接入IP前置机：支持PRI、一号和七号信令。

综V群内电话由移动网内疏通，长途话务由移动疏通，其他运营商送铁通疏通。

IP前置机与省计费中心服务器相连，根据中继群出话单；接入IMS：多采用PRI信令接入，同时也支持七号信令(不建议采用)。

综V群内电话由移动网内疏通，其余话务由铁通疏通。

计费方案，由铁通计费系统从铁通GW取得话单，然后按照铁通固话资费来实现批价、计费和帐单;按客户使用的号码情况，接入的网络拓扑图有以下两种方式：
（一）网络拓扑图
1、铁通合作模式下，使用铁通号码或特服号客户网络拓扑：
约1300家约31家
2、铁通合作模式前，使用非铁通号码（多为他网固话号码）或特服号的客户
客户约120家
二、业务及组网类别
（1）语音专线实现模式说明，不同模式对应不同资费•模式一：SDH/PTN+TDMPBX
•模式二：GPON，楼宇模式集中式IPPBX
•模式三：GPON+城域网，清河东集中式IPPBX 后两者模式，客户业务承载集中式IPPBX上。

（2）组网说明：现网有5个集中式IPPBX
•模式二：GPON，楼宇模式集中式IPPBX
组网说明：ONU-OLT-楼宇IPPBX-IMS，
光华物流园IPPBX
狮岭IPPBX
万达IPPBX
东照IPPBX(业务交维但设备未交维，需整改）
•模式三：GPON+城域网，清河东集中式IPPBX 组网说明：ONU-OLT-城域网-清河东IPPBX-IMS
清河东集中式IPPBX，设备位置
清河东集中式IPPBX项目语音专线
一、拓扑图。

集团客户互联网专线解决方案运营商全业务运营的竞争激烈程度可以用三个关键词来概括：“全方位”“全品牌”“全客户”。

其中对集团客户的争夺就是各家运营商竞争的焦点。

面对电信、联通的传统优势市场，中国移动必须采取精细化运营管理，在提高集团客户的粘度的同时，提高自身的竞争力。

中国移动集团客户业务发展目标在集团客户互联网专线建设中，中国电信、中国联通凭借传统的固网资源优势，在用户数量上占据绝对优势，同时通过主动关怀计划、业务捆绑、下调资费等手段不断抢夺集团客户市场。

因此，在集团宽带用户规模方面，中国移动还处于相对弱势的地位，这对于中国移动的集团客户宽带建设提出了挑战。

从中国移动对集团客户业务KPI考核的角度来分析，一方面要提高集团客户信息化收入，另一方面要提高集团客户目标市场的保有率，进一步分解为四个目标：■服务目标：需要提高客户的满意度■客户目标：需要迅速提高专线的数量和覆盖率■收入目标：需要保证信息化收入及其增长率■产品目标：需要考虑重要行业的信息化应用及提供全业务服务。

中国移动集团客户互联网专线建设面临的挑战目前，各省移动公司集团客户互联网专线的组网模式基本相同，基于提高市场竞争力的考虑，移动一般都为集团客户提供路由器和接入交换机，具体组网示意如下：在集团客户互联网专线业务方面，各省移动公司的建设部门、运维部门及市场部门面临着一系列严峻的挑战。

■横向竞争力弱：与中国电信和中国联通相比，中国移动在互联网内容资源、出口带宽资源、非对称网间结算及运营经验等方面均存在不足，而依靠单一的产品功能或者价格很难打动客户，导致中国移动的整体竞争力弱，影响互联网专线数量的迅速增长。

■关键增值业务的使用体验难以保障：对于基于互联网专线的信息化产品，如IMS、移动CRM、移动OA等信息化应用，都需要依托集团客户互联网专线，而传统的路由器接入模式，无法对这些关键增值业务提供有效的Qos保证，难以保障增值业务的用户使用体验。

■传统互联网专线业务价值低：占比70%的C类集团客户，I T信息化建设能力不高，但是需求较为复杂多样，基于路由器的传统互联网专线收入仅限于带宽的租赁费用，业务单一，而且价格通过激烈竞争后也偏低。

0引言集团客户是指以组织名义与一个公司签署协议，订购并使用该公司通信产品和服务，并在该公司建立起集团客户关系管理的法人单位及所附属的产业活动单位。

集团业务的客户竞争，关键在于运营商是否有一个闭环的管理过程，通过内部前后端协同优化，从客户需求发现到需求确认、方案制定、执行，以及售后服务，提供集团客户优质的服务。

集团专线是指运营商基于接入网、传输网和CMNET（中国移动互联网）数据网的网络资源，采用固线方式为集团用户提供专线接入，从而实现集团客户专享各种高质量的通信服务和信息化服务的解决方案。

集团专线主要分为互联网、传输专线、语音专线、短（彩）信专线、WLAN（无线局域网）专线等。

1集团专线特点运营商根据集团客户差异化的要求，制定SLA （网络服务等级协议）,对集团客户从售前到售后的全程网络服务进行规范。

通过显现化的方法，提高品牌客户、重要客户的差异化网络服务的感知，起到维系客户、增加客户的满意度的作用。

集团客户业务保障级别需结合客户的等级和业务的重要程度，面向业务提供分级的质量性能指标和分级的业务保障手段的依据。

业务保障等级适用的主要服务内容包括业资源勘查时限、开通服务时限、业务恢复时限、网络解决方案、电路可用率等。

业务保障等级主要依据客户级别和客户业务的重要程度，分为AAA级、AA级、A级和普通级四个级别。

对于超过AAA级的非标准个性化业务，通过一事一议方式，由客户响应、网管、政企、规划专业通过会议协商确定。

集团客户网络服务等级见表1。

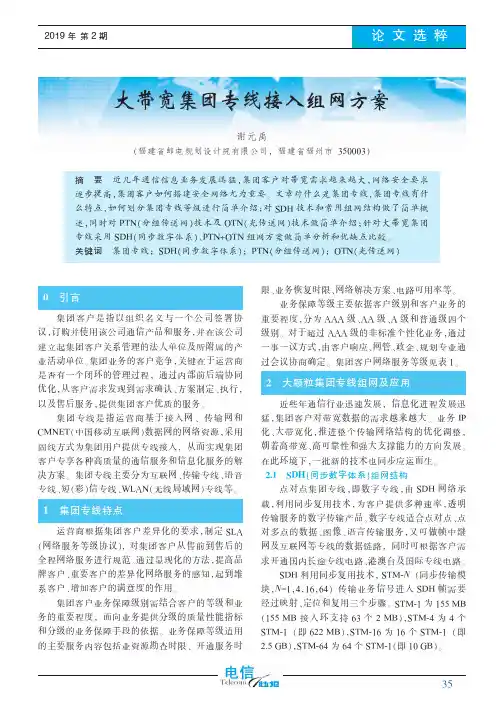

2大颗粒集团专线组网及应用近些年通信行业迅速发展，信息化进程发展迅猛，集团客户对带宽数据的需求越来越大。

业务IP 化、大带宽化，推进整个传输网络结构的优化调整，朝着高带宽、高可靠性和强大支撑能力的方向发展。

在此环境下，一批新的技术也同步应运而生。

2.1SDH（同步数字体系）组网结构点对点集团专线，即数字专线，由SDH网络承载，利用同步复用技术，为客户提供多种速率，透明传输服务的数字传输产品。

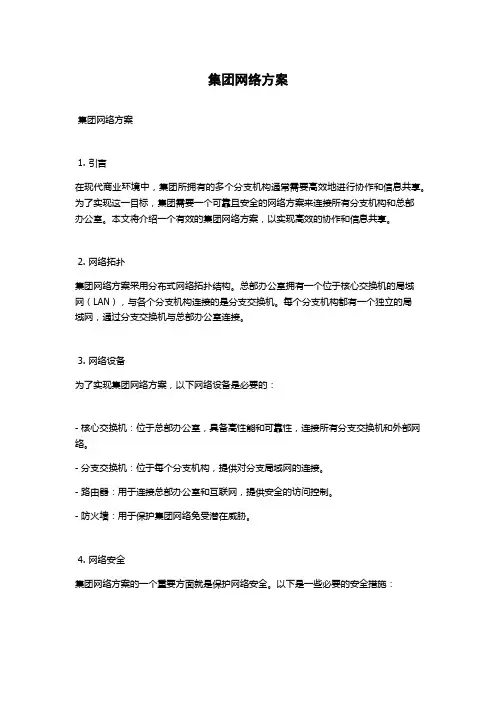

集团网络方案集团网络方案1. 引言在现代商业环境中，集团所拥有的多个分支机构通常需要高效地进行协作和信息共享。

为了实现这一目标，集团需要一个可靠且安全的网络方案来连接所有分支机构和总部办公室。

本文将介绍一个有效的集团网络方案，以实现高效的协作和信息共享。

2. 网络拓扑集团网络方案采用分布式网络拓扑结构。

总部办公室拥有一个位于核心交换机的局域网（LAN），与各个分支机构连接的是分支交换机。

每个分支机构都有一个独立的局域网，通过分支交换机与总部办公室连接。

3. 网络设备为了实现集团网络方案，以下网络设备是必要的：- 核心交换机：位于总部办公室，具备高性能和可靠性，连接所有分支交换机和外部网络。

- 分支交换机：位于每个分支机构，提供对分支局域网的连接。

- 路由器：用于连接总部办公室和互联网，提供安全的访问控制。

- 防火墙：用于保护集团网络免受潜在威胁。

4. 网络安全集团网络方案的一个重要方面就是保护网络安全。

以下是一些必要的安全措施：- 虚拟专用网络（VPN）：使用加密隧道连接分支机构和总部办公室，确保数据传输的安全性。

- 防火墙：配置防火墙以监控和过滤网络流量，防止未经授权的访问。

- 访问控制列表（ACL）：通过细粒度的访问控制策略，限制对网络资源的访问权限。

- 安全访问策略：实施强密码和身份验证机制，保护网络资源免受恶意攻击。

5. 网络性能优化为了实现高效的协作和信息共享，集团网络方案还需要优化网络性能。

以下是一些可行的措施：- 负载均衡器：使用负载均衡器来分配网络流量，确保每个分支机构和总部办公室的网络资源得到合理利用。

- 宽带扩展：通过增加网络带宽，改善网络传输速度和响应时间。

- 周期性性能评估：定期对网络进行性能评估，发现并解决问题，提高网络效率。

6. 数据备份和恢复为了确保数据持久性和可靠性，集团网络方案需要一个有效的数据备份和恢复策略。

以下是一些建议：- 定期数据备份：对关键数据进行定期备份，确保在意外情况下可以快速恢复。

集团客户专线接入段组网方案一．集团专线业务类型现阶段，集团专线业务主要有互联网专线、数据专线、承载叠加业务的专线三大类。

（一）互联网专线：指利用自有承载资源，为集团客户提供专有通道接入中国移动互联网（CMNET），可以提供2M到1000M不同带宽的接入，无需通过认证直接访问互联网。

（二）数据专线：指利用自有承载资源，为集团客户提供集团内部或集团之间的专线互联，构建集团客户专有网络，从而实现集团客户内部或集团之间信息共享，满足集团客户办公、生产管理等需求。

包括，2M、4M、8M、10M、155M、622M等速率传输电路，以及裸光纤。

（三）承载叠加业务的专线1、语音（含IMS）专线：指利用自有承载资源，为集团客户提供专有通道将客户端语音设备接入IP前置机或将客户端语音设备（IAD或IP PBX）接入IMS核心网，满足集团客户业务需求。

2、行业应用专线：包括与MAS（企业信息机）、GPRS等行业应用的专线。

如供电抄表、环境监控、车辆定位等。

二、集团客户等级划分根据集团客户行业属性、企业规模和业务合作情况等方面综合考虑，将集团客户划分为VIP客户、A类客户、B类客户和C类客户四个等级。

三、集团专线接入段定义集团专线接入段是指从客户端至移动业务接入设备（如城域网交换机、行业应用网关等）之间的链路，接入段网络包含链路涉及的光缆、设备、逻辑通道等。

（一）VIP客户1. 数据专线（1）2M-8M数据专线优选方案一：PTN方案，用户中心机房安装PTN汇聚设备，并通过双纤双路由方式接入移动PTN网络，分支机构分别安装PTN接入设备，实现点对点或点对多点的组网。

适用场景：VIP客户低带宽数据专线业务。

慎用场景：无充足PTN资源地市慎用。

备选方案一：MSTP方案，用户中心机房部署MSTP汇聚设备，并通过双纤双路由方式接入移动SDH传输网，分支机构安装MSTP接入设备，实现点对点或点对多点的组网。

适用场景：VIP客户低带宽数据专线业务， PTN方案无法满足的情形，或用户有特定需求。

公司组网接入方案简介公司组网接入方案是指为了满足公司网络通信需求，将各个办公区域、部门及员工的计算机设备互联起来，建立可靠、高效的内部网络环境的整体设计方案。

设计目标公司组网接入方案的设计目标包括以下几个方面： 1. 提供稳定可靠的网络连接，保证内部信息的及时传递和共享； 2. 支持多种网络应用，如电子邮件、文件传输、视频会议等； 3. 架构灵活可扩展，能够适应公司未来发展需求的变化； 4.提供高性能和高安全性的网络环境，确保数据传输的安全和保密性。

方案概述为了实现上述设计目标，我们将采用以下技术和设备来构建公司的组网接入方案： 1. 路由器：网络的核心设备，用于实现内部不同网络之间的互联和数据包的转发； 2. 交换机：负责局域网内设备之间的通信，提供高速、稳定的数据传输通道； 3. 防火墙：保护内部网络免受来自外部的非法访问和攻击； 4. 无线接入点：提供无线网络覆盖，方便员工在办公区域内无线上网； 5. 虚拟专用网络（VPN）：通过加密技术实现远程办公人员的安全访问。

网络拓扑结构公司组网接入方案的网络拓扑结构如下：网络拓扑结构网络拓扑结构该网络拓扑结构采用层次化设计，将整个公司网络分为三层：核心层、汇聚层和接入层。

核心层核心层是整个网络的枢纽，负责承载所有数据流量并提供高可用性。

在核心层中，我们将使用两台冗余的交换机进行互联，以实现高可靠性和负载均衡。

此外，还会配置备份链路，确保网络的冗余性。

汇聚层汇聚层连接核心层和接入层，是不同办公区域的区域网络与核心网络之间的桥梁。

在汇聚层中，我们将配置路由器和交换机，以实现不同网络之间的互联和数据转发。

接入层接入层是用户终端设备和公司内部网络之间的接口，负责将用户的数据流量转发到汇聚层。

在接入层，我们将配置交换机和无线接入点，分别满足有线和无线接入的需求。

网络安全策略为了确保公司组网接入方案的安全性，我们将采取以下网络安全策略：防火墙设置在核心层和汇聚层的路由器上配置防火墙，限制外部访问内部网络，并对进出网络的数据包进行检查和过滤，提高网络安全性。

集团专线接⼊⽅案集团专线接⼊⽅案⼀、互联⽹专线互联⽹专线接⼊业务是指客户通过租⽤专线接⼊到中国移动互联⽹（CMNet）的业务。

⼀般包括：宽带上⽹、政府企业信息发布、办公OA、视频服务器、游戏服务器、电⼦商务……互联⽹专线接⼊的⼏个特点：1、⼀般要求有固定的公⽹IP地址；2、24⼩时在线；3、保证接⼊带宽独享；4、可靠性要求较⾼，不允许中断。

根据现有⽹络资源，⽬前有以下⼏种接⼊⽅式：接⼊⽅式⼀：PON接⼊⽅式适合城区等有综合业务接⼊区的区域，依托综合业务接⼊区的光交、机房（OLT设备）。

PON接⼊是⼀种点到多点的光纤接⼊技术，由局侧的OLT （光线路终端）⽤户侧的ONU（光⽹络节点）以及ODN（光分配⽹络）组成。

所谓“⽆源”，是指ODN中不含有任何有源电⼦器件及电⼦电源，全部由分光器（Splitter）等⽆源器件组成。

主要采⽤⼀级分光⽅式，分光器⼀般布置于综合业务接⼊区的光交箱内。

⽤户⼀般使⽤FTTH、FTTB⽅式开通，多采⽤1:16分光，接⼊系统图如下：PON接⼊⽅式系统图PON接⼊⽅式的特点：1、对主⼲光缆的占⽤很少，单个⽤户⽆需新占分光器⾄PON的纤芯资源；2、点到多点的扇形结构，可以服务⼤量的⽤户；3、GPON⽬前可以提供下⾏2.5G的带宽；4、每个ONU只带⼀个⽤户，接⼊带宽独享；5、不同类型的终端提供不同的数据接⼝，宽带、语⾳、IPTV等⼀揽⼦解决⽅案。

⽅案思路：将⼀级分光器（1:8、1:16分光器）布置在综合业务区的光交内，或者在客户集中点的合适位置增加光纤分配箱，当附近有客户接⼊时，只需从光交(光纤分配箱)敷设光缆⾄客户机房，安装终端ONU/ONT设备，即可为客户提供服务。

接⼊⽅式⼆：基于PTN的接⼊⽅式PTN设备通过GE光⼝与IP城域⽹汇聚路由器互联。

业务开通时配置传输数据⾄集团客户部接⼊基站，通过客户侧新装的PTN 设备GE光⼝、FE电⼝落地，客户端使⽤交换机/路由器开通。

接⼊系统图如下：PTN接⼊系统图⽅案思路：鉴于PTN设备⾼带宽、丰富的接⼝以及扩容的便利性，在客户侧新配置PTN设备，即可为客户提供互联⽹服务。

集团接入组网方案中国移动江苏公司淮安分公司2009年7月一、接入需求及业务方案（一）语音专线业务1.1当前现状及需求门数1.现有语音业务情况描述：固定电话门，固定电话为投资接入。

2.需要接入的电话为门，本工程需要/不需要跨接，需要/不需要综合布线，需要/不需要赠送话机部。

1.2 移动接入需求1.内线拨打内线方式：分机之间是用位短号互拨。

2.内线拨打外线方式：拨打外线加“”。

1.3 计费及帐单需求：1.4 其它需求：二、接入方案介绍2.1网络连接拓扑图相关描述：位于，采用（传输设备）和（语音设备）。

本期工程从（基站）布放一条至处，设备安装位置详见语音布线图。

2.2 传输管线和设备方案。

1、传输管线方案:由基站引出一条，沿原有杆路及电力杆路敷设至。

由移动提供材料并负责实施，预计工期（）天。

2、传输设备方案：提供（）个 M端口。

由移动提供设备并负责实施，预计工期天。

3、语音设备方案：拟采用接入方式接入，配置门语音端口。

由移动提供设备并负责安装调通，预计工期天。

三、投资预算移动的总投资约为。

投资详表：项目名称设备名称型号单位数量单价小计备注设备投资传输设备台 1 语音交换机台 1 标准机柜1200*600*1000 架 1套 1 UPS电源2K 台 1汇总管线投资线缆米信息点点汇总总计四、资费方案介绍固定成员，被叫，免基本费；固定成员，主叫，被叫为集团固定成员，免基本费；固定成员，主叫呼出资费：类型内容免集团内通话分钟1万分钟市话费前三分钟0.2元/分钟；以后每分钟0.1元/分钟，区间电话0.3元/分钟；国内长途0.3元/分钟港澳台及国际长途按照IP资费收取固定成员，主叫，对方为集团内移动成员；类型资费标准套餐1 □免1万分钟套餐2 √ 500元包3万分钟套餐3 □ 1000元包8万分钟套餐4 □ 1500元包15万分钟五、投资回报预期预计年可收回成本。

集团客户综合业务接入全面解决方案对电信运营商而言，集团用户随着全业务竞争时代的到来而成为争夺的焦点。

在实施集团客户的信息化方案过程中，中国移动各地市分公司的客户综合接入建设是否到位则成为影响信息化建设成败的关键要素。

1、集团客户综合接入技术选择集团客户可大体分为政府事业机关型、银行金融证券型、企业行业集团型、教育/校园型和宾馆/写字楼型。

相对于一般用户，集团客户对运营商而言表现为业务量大、业务类型复杂、业务质量要求高等特点。

表1是各类型集团客户对专线接入需求的简单对比分析。

表1各类型集团客户对专线接入的需求分析当前业界常用的集团客户接入技术实现方式如图1所示。

图1集团客户接入技术实现方式就中国移动各地市分公司而言，集团客户综合接入的建设应该同城域网建设协调、配合，采用相对成熟的接入技术。

几种接入技术在集团客户接入中的定位简要分析如下：1）以新建的城域传送网为基础，采用MSTP技术构建主体综合接入网。

也可利用原有基站传输设备可升级为MSTP的条件，以基站为依托提供集团客户的综合专线接入。

在MSTP 不到位且具有光纤资源时可暂时采用PDH光端机的方式实现客户的专线接入。

2）对于基于LAN的宽带接入，应以提供LAN出口线路为主要业务，原则上不参与用户驻地网的建设、运维和管理。

3）将WLAN作为一种业务向目标用户推荐使用。

可以指导用户建设WLAN、提供相应的技术支持，但最主要的是通过WLAN向用户提供无线局域网的出口电路，以WLAN带动专线接入业务的发展。

4）3.5G固定无线接入向用户提供的速率相对于LMDS较低，但也能向用户提供10/100Base-T、E1、ISDN、PSTN等接口，满足一般用户的综合接入需要。

此设备可以应用到带宽需求不是很大的中小企业用户。

3.5G系统既可以用作接入骨干传输，为用户驻地网提供出口电路；也可以直接针对单个用户终端提供宽带业务。

2、集团客户综合接入组网模式2.1MSTP+LAN模式实现方式：在基站和室内覆盖的传输系统配置接入层MSTP设备，提供10/100Base-T端口接入。

全业务专线组网方案一、前言近年来，随着互联网的快速发展，各类网络业务迅速增长，对网络带宽和质量的要求也越来越高。

在这种情况下，一个稳定、高效、安全的全业务专线组网方案对于企业及机构来说显得尤为重要。

本文将针对全业务专线组网方案进行详细阐述，包括网络拓扑设计、物理连接、网络设备选型、配置管理等多个方面。

二、网络拓扑设计全业务专线组网方案的网络拓扑设计应考虑到企业或机构的网络规模、业务需求、安全性要求等因素，以确保网络能够满足各类业务的传输需求。

1. 核心层：核心层是全业务专线组网的重要支撑部分，负责前后端业务的集中交换和分发，同时也是保障网络性能与可靠性的关键。

核心层可以采用三层交换机搭建，支持高速数据传输和优质服务。

2. 汇聚层：汇聚层是连接核心层和接入层的重要中间环节，承担着业务聚合和各类业务的转发功能。

汇聚层可以采用二层交换机进行搭建，提供高效的流量转发。

3. 接入层：接入层是网络与用户之间的桥梁，主要面向各类外部终端设备提供网络接入服务。

接入层可以采用多层交换机进行搭建，将用户流量汇聚到汇聚层进行集中处理。

三、物理连接全业务专线组网方案的物理连接是建立在网络拓扑设计的基础上的，其目的是实现网络设备之间的互联互通。

1. 线缆选择：物理连接通常采用光纤或铜缆，根据不同场景和需求选择对应的线缆。

光纤具有高速、长距离传输、抗电磁干扰等优点，是连接核心层和汇聚层的首选；铜缆适合短距离传输和大功率传输，适合连接接入层和用户设备。

2. 网络设备配置：根据网络拓扑设计，进行物理连接时需要进行网络设备的配置，包括IP 地址、子网掩码、网关等。

配置时需要遵循网络设备的规范和安全策略。

3. 安全性保障：物理连接时需要考虑网络安全性，可以通过VLAN隔离、物理隔离、ACL、防火墙等技术手段加强网络安全性。

四、网络设备选型全业务专线组网方案的网络设备选型是保证网络性能和稳定性的重要环节，根据网络拓扑设计和业务需求选择合适的网络设备。

现阶段集团客户专线接入的组网结构主要为以下几种方式：接入方式运用范围2M协议转换器+传输网（微波）+光纤收发器互联网宽带接入、传输组网专线、跨省专线MSTP＋网络设备互联网宽带接入、传输组网专线、跨省专线PTN＋网络设备互联网宽带接入、传输组网专线、跨省专线PON接入＋网络设备互联网宽带接入、传输组网专线、跨省专线光纤、网线直连（不经过传输）传输组网专线方式1：SDH接入+协转+光纤收发器支持带宽：2M、4M、6M、8M；优点：开通方式简单，覆盖面广，有基站、光缆的的地方均可开通。

缺点：1、带宽受传输设备资源限制；2、不能全程监控。

（目前大部份协转、光纤收发器设备不能统一监控）3、专线所经过的单点设备较多，故障率较高；方式2-1：MSTP＋网络设备支持带宽：支持高达100M的各种带宽；优点：全光纤直达，可提供较高带宽。

缺点：纤芯占用较多；受到现有纤芯资源限制。

用户侧光纤设备不能监控。

方式2-2：PTN＋网络设备支持带宽：支持高达1G的各种带宽；优点：全光纤直达，可提供较高带宽。

缺点：纤芯占用较多；受到现有纤芯资源限制。

用户侧光纤设备不能监控。

方式3：PON接入＋网络设备支持带宽：支持高达100M的各种带宽；优点：可全程监控，故障概率较低。

▪ PON的大容量和长距离传输优势可以节约大量的局端设备、90%以上的汇聚交换机，简化了网络结构，提高了网络性能，节约了局房面积；缺点：仅覆盖城区，投资成本较大。

• 无源光网络（PON）技术是一种点到多点的光纤接入技术，它由局侧的OLT（光线路终端）、用户侧的ONU（光网络单元）以及ODN（光分配网络）组成。

• 所谓“无源”，是指ODN中不含有任何有源电子器件及电子电源，全部由光分路器（Splitter）等无源器件组成，因此其管理维护的成本较低。

PON结构：• OLT－－Optical Line Terminal，光线路终端• ONU－－Optical Network Unit，光网络单元• POS－－Passive Optical Splitter，无源光分路器/耦合器• ODN－－Optical Distribution Networks，光纤分布网。
