fs330追光灯操作说明
1、追光灯在正式使用前必须要起车试机，打开电源，需有5分钟预热时间，方能使灯光效果达到最佳，因为现在常用内置式变压器追光灯，电压不足时会造成追光灯长时间自检而不起车。
以免造成措手不及。
2、追光灯启动功率要高于正常工作功率。
所以电源要单独选用2.5平方以上的电缆找现场电工直接从电井接出。
防止电源超负荷跳闸，更为严重着电线负债过大引起火灾。
3、追光灯的摆放位置及高度要求。
如果两台灯，一台架在舞台一侧入场时使用。
另一台架在正对舞台处入场补光时使用。
如有第三台追光灯应和第二台追光灯平行摆放距离拉开各占现场一角，灯前无建筑物为宜。
架灯高度2.5米以上，灯头不直射人眼。
现场操作支架在桌子上为宜，但必须确保稳定，追光灯左右旋转无刮碰。
4、追光灯在关闭后，需有至少15分钟冷却时间方可再次使用；如关机马上再开，很有可能造成光源不亮，造成灯泡烧坏；如需更换灯泡则要等机器凉后在进行。
手不要摸到灯泡中间玻璃处。
按装要牢固。
灯体通风口要畅通以免影响散热。
5、追光灯在婚礼现场属于高端器材，设备造价高，体积大，重量沉，操作复杂，所以一定要有专人看管使用。
运输当中要轻拿轻放，尽量减少震动，避免造成线路接触不良，导致运转不正常，追光灯有专门周转箱。
230W摇头光束灯请在使用该产品前仔细阅读本产品的说明书首先感谢您购买我们的专业灯光产品：本说明书包含如何安全地进行安装以及使用的重要信息，请仔细阅读后按要求进行安装和操作，同时请将此说明书妥善保存，以备不时之需。
此摇头灯是非常出色的人性化与工业设计的完美组合，造型美观、流畅。
灯体采用铝合金和耐高温工程塑料设计，具有良好的散热效果；传动机构采用电子定位技术，灯体采用超静音风扇散热，。
产品完全符合 CE标准，采用国际标准 DMX512 信号控制。
广泛运用于电视台，迪士高，歌舞厅，夜总会等室内场所。
本手册如有技术改动，恕不另行通知。
2. 通道参数:Ch1: 水平0-255 0-450Ch2:垂直0-255 0-270 °Ch3:水平微调0-255 0-2.1 °Ch4: 垂直微调0-255 0-1.0 °Ch5:水平垂直速度0-255 快-慢Ch6: 雾镜0-255 无-雾化Ch7:调光0-255 灭- 亮Ch8:频闪0 关1-50 开51-240 频闪慢-- 快241-255 开Ch9: color0-8 白光8 to 15颜色1 16-23颜色2 24-31颜色3 32-39颜色4 40-47颜色5 48-55颜色6 56-63颜色7 64-71颜色8 72-79颜色9 80-87颜色10 88-95颜色11 96-103颜色12104-111颜色13112-127颜色14128-191 彩虹效果正转快-- 慢192-255 彩虹效果反转慢--快Ch10: 颜色效果0-127 整步进和调速128-255 微步进和调速Ch11: 图案0-6白光7-13图案114-20图案221-27图案328-34图案435-41图案542-48图案649-55图案756-62图案863-69图案970-76图案1077-83图案1184-90图案1291-97图案1398-104图案14105-111图案15112-118图案16119-127图案17128-191彩虹效果正转慢-- 快192-255彩虹效果反转慢--快3.电脑操作菜单（需要显示的主屏界面黑白图片128 × 48像素，或文字）DMX地址= /Address= xxx退出/Exit/DMX地址/Address/ DMX地址= /Address= xxx参数设置/Parameter --返回/back--控制模式/Control --标准模式/Standard--扩展模式/Extended--灯具型号选择/Model选项设置/option --返回/back-X 轴控制反转/x Reverse--否/No--是/Yes-Y 轴控制反转/Y Reverse--否/No--是/Yes-XY 轴交换/XY Exchange--否/No--是/Yes-调光通道反向/Dimmer Reverse--否/No--是/Yes-光圈通道反向/iris Reverse--否/No--是/Yes--效果轮转距离最短/turn shortest --否/No--是/Yes--允许dmx 复位/Dmx reset --否/No--是/Yes 显示设置/Display --返回/back --显示语言/Language手动控制/man Control --返回/back--ch10--255--ch20--255--ch30--255--ch40--255--ch50--255--ch60--255--ch70--255--ch80--255--ch90--255--ch100--255--ch110--255--ch120--255--ch130--255--ch140--255--ch150--255--ch160--255测试运行/Test operation-- 返回/back-- 声控/Sound-- 运行程序/program run-- 自动/Auto-- 运行程序/program run恢复出厂默认设置/Resume default -- 返回/back-- 确认/enter灯具复位/Fixture reset-- 返回/back-- 确认/enter提示信息：连接错误/Link error 系统复位/System reset灯具维护保养：当镜头有破裂等其他损坏时，应及时更换。
Beam 380W 光束灯使用说明书感谢您使用本公司生产的产品,为了您安全有效的使用本产品,在您使用本产品之前,请您仔细完整地阅读这份使用说明书.本说明书包含了:产品的性能特真说明和如何安全地安装,以及使用方面的重要信息,请你妥善保管,以便使用时参考.安装及使用时请严格遵守相关的说明.产品描述:Beam 380W 光束灯,摇头灯新的革命!更轻…总质量只有16KG！更快…X/Y 轴移动速度更快，运行更平滑、噪音更小！软件带校正定位功能,弥补硬件误差，定位精度相当高！彻底解决X/Y定位不准！更亮…3合一光学镜头组合,色温达8500K，比700W，1500W光束灯的亮度、色温更高！更低…低功耗！更强…光束感更强,平行光更锐利！智能灯泡开关控制,延长灯泡使用寿命!更多…功能更多,更强大,18CH/20CH通道:14款颜色、17款图案、旋转8棱镜、雾化、频闪！技术参数：电源:AC100V-240V频率:50Hz-60Hz功率：380W保险丝:5A镇流器:电子镇流器光源 :进口灯泡灯泡:19R色温:8500K平均寿命:2000H （灯泡和反光杯整体封装,光效更高使用寿命更长)控制信号:国际标准 DMX512外观:耐高温塑料灯体颜色:黑色防护等级:IP20净重 16.KG功能简介:1.国际标准控制信号:DMX5122.道通数量：18CH通道可切换..3.马达数量：共14个静音马达4.液晶65万色触摸TFT界面,操作方便,界面美观,界面可180度反转显示。
5.X轴水平旋转540℃,Y轴垂直转动270℃,带自动校正定位.6.X,Y轴运转可调和调微，软件带校正定位功能,精度高！7.调光:0-100%线性调节.8.频闪:双片式频闪(0.5-9次/秒),完全的线性调光和可变的频闪速度.9.颜色轮:带有14种颜色+空白(能创造出锐利的空中光束效果)10.图案轮:带有17款固定图案片+空白(让你快速改变光束形状)11.棱镜:旋转八面棱镜,可以双向旋转,旋转速度快慢可调,令图案投射效果更丰富12.雾化:柔光效果,轻松实现柔和梦幻的图案效果。
技术参数
输入电压: AC90-240V 50-60Hz
灯泡: 欧斯朗330W 15R
控制模式: DMX 512, 主从机,声控及自走模式
控制通道:14/16 DMX通道可切换
功率消耗:450W
产品尺寸:430x370x560mm
净重: 23kg
性能特点
高亮度330W 欧斯朗灯泡
7500K 色温，1500小时灯泡寿命
16 bit 高精度水平与垂直旋转
540°水平旋转角度及270°垂直旋转角度
扫描位置记忆功能,自动纠错复位功能
内置1个旋转图案盘：11个图案+白光
内置1个颜色盘：14个颜色+白光
8 棱镜，方向可自由正反向旋转及雾化功能
灯泡可调半功率功能，可控制灯泡开关
0－100% 线性调光
防反辐射镀膜光学玻璃透镜组
水平垂直快锁便于产品运输及维护
4种操作模式: DMX512, 主从机,声控及自走模式LCD显示控制面板，正反显示方向可调
3芯和5芯DMX连接头。

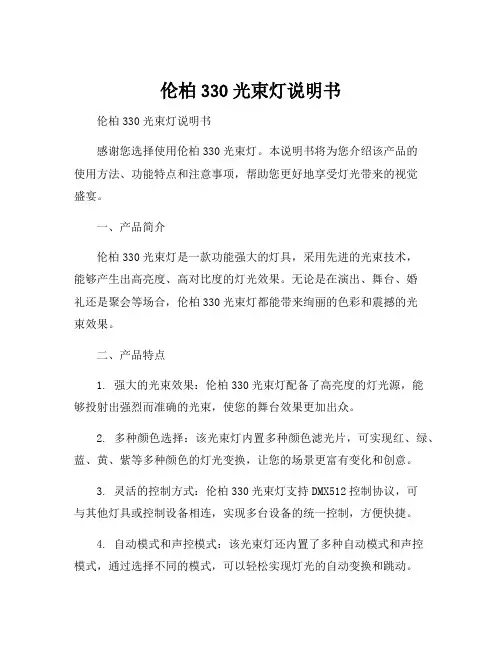

伦柏330光束灯说明书伦柏330光束灯说明书感谢您选择使用伦柏330光束灯。
本说明书将为您介绍该产品的使用方法、功能特点和注意事项，帮助您更好地享受灯光带来的视觉盛宴。
一、产品简介伦柏330光束灯是一款功能强大的灯具，采用先进的光束技术，能够产生出高亮度、高对比度的灯光效果。
无论是在演出、舞台、婚礼还是聚会等场合，伦柏330光束灯都能带来绚丽的色彩和震撼的光束效果。
二、产品特点1. 强大的光束效果：伦柏330光束灯配备了高亮度的灯光源，能够投射出强烈而准确的光束，使您的舞台效果更加出众。
2. 多种颜色选择：该光束灯内置多种颜色滤光片，可实现红、绿、蓝、黄、紫等多种颜色的灯光变换，让您的场景更富有变化和创意。
3. 灵活的控制方式：伦柏330光束灯支持DMX512控制协议，可与其他灯具或控制设备相连，实现多台设备的统一控制，方便快捷。
4. 自动模式和声控模式：该光束灯还内置了多种自动模式和声控模式，通过选择不同的模式，可以轻松实现灯光的自动变换和跳动。
三、使用方法1. 将灯具放置在稳固且通风良好的位置上，保证其正常工作和散热。
2. 连接电源，并打开电源开关，待灯具自检结束后，即可进行操作。
3. 通过控制台或遥控器选择所需的控制方式和模式。
4. 如需使用DMX512控制模式，请连接好DMX512控制线，并设置好灯光的DMX地址，确保与其他设备的通信正常。
5. 根据需求调节灯具的亮度、颜色、扫描角度等参数，以获得最佳的灯光效果。
6. 使用完毕后，请关闭电源，并小心清洁灯具表面，以确保其长久的使用寿命。
四、注意事项1. 请勿在高温、潮湿或易燃的环境中使用本产品。
2. 使用前请仔细阅读本说明书，并按照要求正确操作。
3. 请勿随意拆卸灯具，以免影响正常使用和维修。
4. 请勿让灯具长时间工作，以免过热造成故障。
5. 如需进行清洁和维护，请在断电的情况下进行，以确保操作安全。
6. 请勿将灯具直接对准眼睛，以免造成眼睛受伤。
230W 摇头光束灯请在使用该产品前仔细阅读本产品的说明书请保存好产品说明书首先感谢您购买我们的专业灯光产品：本说明书包含如何安全地进行安装以及使用的重要信息，请仔细阅读后按要求进行安装和操作，同时请将此说明书妥善保存，以备不时之需。
此摇头灯是非常出色的人性化与工业设计的完美组合，造型美观、流畅。
灯体采用铝合金和耐高温工程塑料设计，具有良好的散热效果；传动机构采用电子定位技术，灯体采用超静音风扇散热，。
产品完全符合CE标准，采用国际标准DMX512信号控制。
广泛运用于电视台，迪士高，歌舞厅，夜总会等室内场所。
本手册如有技术改动，恕不另行通知。
灯具维护保养：当镜头有破裂等其他损坏时，应及时更换。
当灯泡有变形损坏时也应即时更换。
当灯光亮度明显下降时，灯泡可能已到使用期限，应及时更换，老化的灯泡有爆裂的危险。
当灯具无法启动时，请检查灯具电源保险丝有无烧断，如烧断，装上相应规格保险丝6.35X32 T15A/250V即可。
灯具装有过热保护装置，当过热时保护装置会自动切断电源，当发生此种情况时，请检查风扇是否正常运转，风扇及风扇网是否有灰尘堵塞，找出故障检修后再启动灯具。
但需注意，有资格的技术人员方可进行维修工作。
灯具清洁：为保证灯具可靠地使用，保持灯具的清洁是十分必要的。
冷却风扇应每15天清洁一次。
内外部光学镜头、反射镜以及镀膜滤色片的清洁必须周期性地进行，以优化光效输出。
不要使用任何含有化学成分的溶剂清洁镀膜滤色片。
清洁次数视灯具的操作频度和周围的使用环境而定。
清洁时用软布和一般的玻璃清洁产品进行清洁，建议至少每20天清洁外部光学系统一次，至少每30／60天清洁内部光学系统一次。
请勿用酒精等有机溶剂擦拭灯具外壳，以免造成损坏。
安全指示：该装置已经离开了我们经营厂址的绝对完美条件。
为了保持这种情况，以确保安全运行，对于用户来说写在本用户手册中的安全说明和警告说明是必要的。
重要的是：不遵守本用户手册所造成的损害是不保修的。
230W摇头光束灯请在使用该产品前仔细阅读本产品的说明书请保存好产品说明书首先感谢您购买我们的专业灯光产品：本说明书包含如何安全地进行安装以及使用的重要信息，请仔细阅读后按要求进行安装和操作，同时请将此说明书妥善保存，以备不时之需。
此摇头灯是非常出色的人性化与工业设计的完美组合，造型美观、流畅。
灯体采用铝合金和耐高温工程塑料设计，具有良好的散热效果；传动机构采用电子定位技术，灯体采用超静音风扇散热，。
产品完全符合CE标准，采用国际标准DMX512信号控制。
广泛运用于电视台，迪士高，歌舞厅，夜总会等室内场所。
本手册如有技术改动，恕不另行通知。
技术参数1.电压：110V-230V50-60HZ功率：380W灯泡：欧司朗输出功率：189W色温度：8000K光通量：7950LM寿命：2000小时放大角度：0-3.8度调焦：电子自动对调颜色系统：14个可换色片加白光流水效果图案系统：17个可换图案加白光高速抖动效果棱镜：八棱镜调光：0-100调光频闪：超快速度频闪通道：16CH显示：LCD液晶显示X轴：540度Y轴：270度灯体尺寸:330X405X475净重:16kgs毛重:18kgs2.通道参数:Ch1:水平0-2550-450°Ch2:垂直0-2550-270°Ch3:水平微调0-2550-2.1°Ch4:垂直微调0-2550-1.0°Ch5:水平垂直速度0-255快-慢Ch6:雾镜0-255无-雾化Ch7:调光0-255灭-亮Ch8:频闪0关1-50开51-240频闪慢--快241-255开Ch9:color0-8白光8to15颜色116-23颜色224-31颜色332-39颜色440-47颜色548-55颜色656-63颜色764-71颜色872-79颜色980-87颜色1088-95颜色1196-103颜色12104-111颜色13112-127颜色14128-191彩虹效果正转快--慢192-255彩虹效果反转慢--快Ch10:颜色效果0-127整步进和调速128-255微步进和调速Ch11:图案0-67-1314-20 21-27 28-34 35-41 42-48 49-55 56-62 63-69 70-76 77-83 84-90 91-97 98-104 105-111 112-118 119-127 128-191 192-255白光图案1图案2图案3图案4图案5图案6图案7图案8图案9图案10图案11图案12图案13图案14图案15图案16图案17彩虹效果正转慢--快彩虹效果反转慢--快ch12:图案震动0-255ch13:调焦0-2550--400°近--远ch14:棱镜0-31无棱镜32-255棱镜ch15:棱镜旋转0-127角度128-191192-255ch16:灯泡控制100-105200-2050-254255-255正转快－慢反转慢－快延时关延时开无操作数秒后复位3.电脑操作菜单:（需要显示的主屏界面黑白图片128×48像素，或文字）DMX地址=/Address=xxx退出/Exit/DMX地址/Address/DMX地址=/Address=xxx参数设置/Parameter--返回/back--控制模式/Control--灯具型号选择/Model 选项设置/option--返回/back--标准模式/Standard --扩展模式/Extended--X轴控制反转/x Reverse --Y轴控制反转/Y Reverse --XY轴交换/XY Exchange --否/No --是/Yes --否/No --是/Yes --否/No --是/Yes--调光通道反向/Dimmer Reverse--否/No--是/Yes --光圈通道反向/iris Reverse--否/No--是/Yes--效果轮转距离最短/turn shortest--否/No--是/Yes --允许dmx复位/Dmx reset--否/No--是/Yes 显示设置/Display--返回/back--显示语言/Language手动控制/man Control--返回/back--ch1 --ch2 --ch3 --ch4 --ch5 --ch6 --ch7 --ch8 --ch9 --ch10 --ch11 --ch12 --ch13 --ch14 --ch15 --ch160--255 0--255 0--255 0--255 0--255 0--255 0--255 0--255 0--255 0--255 0--255 0--255 0--255 0--255 0--255 0--255测试运行/Test operation--返回/back--声控--自动/Sound/Auto--运行程序/program run--运行程序/program run恢复出厂默认设置/Resume default--返回/back--确认灯具复位/Fixture reset--确认/enter--返回/back /enter提示信息：连接错误/Link error系统复位/System reset灯具维护保养：当镜头有破裂等其他损坏时，应及时更换。

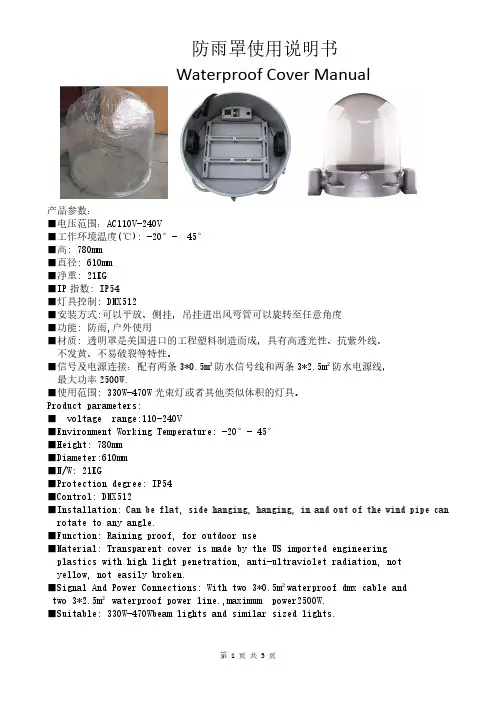

防雨罩使用说明书Waterproof Cover Manual产品参数：■电压范围：AC110V-240V■工作环境温度(℃):-20°-45°■高:780mm■直径:610mm■净重:21KG■IP指数:IP54■灯具控制:DMX512■安装方式:可以平放、侧挂，吊挂进出风弯管可以旋转至任意角度■功能:防雨,户外使用■材质:透明罩是美国进口的工程塑料制造而成，具有高透光性、抗紫外线、不发黄、不易破裂等特性。
■信号及电源连接：配有两条3*0.5m²防水信号线和两条3*2.5m²防水电源线，最大功率2500W.■使用范围:330W-470W光束灯或者其他类似体积的灯具。
Product parameters:■voltage range:110-240V■Environment Working Temperature:-20°-45°■Height:780mm■Diameter:610mm■N/W:21KG■Protection degree:IP54■Control:DMX512■Installation:Can be flat,side hanging,hanging,in and out of the wind pipe can rotate to any angle.■Function:Raining proof,for outdoor use■Material:Transparent cover is made by the US imported engineering plastics with high light penetration,anti-ultraviolet radiation,notyellow,not easily broken.■Signal And Power Connections:With two3*0.5m²waterproof dmx cable andtwo3*2.5m²waterproof power line.,maximum power2500W.■Suitable:330W-470Wbeam lights and similar sized lights.安装方案：Installation:1.底座板Base2.将连接板两边的固定螺丝取下Take off the fixed screws on both sides of the connecting board.3.取出底座的连接板与灯具连接，根据灯具的大小位置调节，快速锁拧紧。
名称尺寸
明道330电脑图案光束三合一
技术参数
额定电压： AC100V-240V,50/60Hz
光源规格： OSRAM SIRIUS HRI 330W XL新型一体灯泡,平均寿命1500H
色 温： 7000K
出光角度：光束/图案4°~26°线性变焦；柔光18°~36°线性变焦
线性调光：机械线性调光0~100%
高速频闪：脉冲频闪，同步异步频闪. 频闪速度每秒1-20次
固定颜色：1个固定颜色轮有12个色片+白光，可半色效果、线性色彩转换及双向变速旋转彩虹效果
动态图案：1个旋转图案轮有8个可选图案片+白光，可变速抖动/双向流动效果,图案索引功能及16Bit精确微调
棱 镜： 1个独立的三面棱镜，双向变速旋转
调 焦： 采用高精密玻璃光学镜头，电子线性高清调节
雾 化： 独立的雾化效果，光斑柔和自然，光斑大小线性自由缩放
水平/垂直：水平扫描角度540°,垂直扫描角度270°,采用三相电机快速平滑扫描并消除传动噪音
显示界面：采用宽屏LCD液晶中英文显示界面。
广州市欧玛灯光设备有限公司客户服务电话：400-690-2226三合一电脑摇头灯MOORE 330GT用户手册文档更新信息以下为本说明书更新信息初版REV.A对应硬件版本V1.00©2013广州市欧玛灯光设备有限公司版权所有目录安全信息 (4)灯具简介 (7)安装连接 (9)菜单设置 (15)通道数据 (22)维修维护 (25)规格说明 (27)十分感谢您购买欧玛产品，在您使用我们的产品之前，请您仔细阅读并充分了解本册所录的全部安全指示，以避免可能造成身体伤害、财产损失或产品受损的潜在危险。
欧玛灯光不承担未按该说明书指示操作而造成的任何直接损失或关联损失。
本说明书安全信息符号危险！指会导致严重伤害直至死亡的事项危险！指安装及维修前先阅读说明书危险！高压危险,指预防接触致人死命的电击警告！注意防火警告！不要接触热的表面，谨防烫伤警告！谨防辐射伤害眼睛，请戴好护目罩警告！谨防伤手，请戴好防护手套本产品有致严重伤害或致死的电击、燃烧、灯泡爆炸、坠落的危险安装、通电、检修本产品前请阅读本说明书如下的安全措施，并遵循灯体丝印的安全信息安全信息警告：安装、通电及维修本产品前，请先阅读本章节的安全信息部分警告：本产品仅供专业使用，禁止家庭使用如有任何有关安全操作的疑问，请拨打欧玛全国服务热线400-690-2226或************电击保护◆在打开或更换任何盖子或部件（灯泡和保险）,或者灯具不使用时，请断开外部电源◆确保设备可靠并使用带过载及接地保护的与灯具电压频率匹配的ＡＣ电源拉手线使用额定负载15Ａ以上的三芯电源电缆(美标14AWG，欧标2.5mm²以上）◆使用前，确保电缆处于正常状态且适合于所连设备的电流量◆当发现电源线缆或插头损坏，灯具被淋湿或电源部分有明显的过热时，请立即断开电源◆勿暴露本产品于雨中或潮湿空气中◆确保设备可靠接地灯泡安全◆长时间暴露于未加遮挡的放电泡产生的紫外线前会造成眼睛和皮肤的灼伤，请勿直视出光口，请勿直视点着的灯泡◆外壳、挡光板、镜头、保护屏或隔热片损坏的灯具,请勿使用◆灯具上保护屏、透镜或紫外线屏如果产生可见的损坏，即损坏到失效程度，如产生裂缝或深痕时，应更换◆灯具应只能与完整地带有保护罩试用◆热的放电泡有很强的气压，可能毫无征兆的出现爆炸现象因此，维修灯体内部或操作灯泡时，须戴上护目镜和手套并保证灯具充分冷却◆切勿使其残缺、损毁或有任何其它缺陷的灯泡，灯泡受到损坏或变形，应更换◆监测灯泡的使用时间和光衰情况，在本规格书或灯泡厂商额定的灯泡使用寿命前更换灯泡◆安装的灯泡要符合相关的安规要求◆如果灯泡的石英球体破裂，会释放出少量水银和毒气，如果位于狭小的空间，请尽快撤离并彻底的对此空间通风,收集破裂的灯泡时应戴上防护手套，灯泡报废时勿随意丢弃，应将这些有毒有害的危险品送到专门的处理机构预防烫伤和火灾◆使用过程中灯具的外表温度可能会比较高，避免接触到人体或其它物体，搬运前请让灯具冷却充分◆保证可燃材料（如：织物，木头，纸张等）远离灯具至少0.3米，易燃物品尽量远离本设备，保证进出风口至少有0.1米的空间◆不要直接照射12米范围内的表面◆白天时遮住镜头或转动镜头方向以免太阳光直射到镜头上，因为镜头能聚焦阳光造成潜在的火灾危险◆当环境温度超过40°C(104°F).时请勿开机使用◆无论如何不要改装本灯具，不得安装非欧玛原装的部件，不得在透镜或其它光学配件上粘贴任何滤纸，图片，只能使用欧玛认可的附件以改变光柱效果◆不得试图短路保险丝或温控开关,换用保险丝时请按指定规格和负载更换避免坠落伤害◆不要一个人独自搬动灯具◆在吊架上要使用两个均布的灯钩，不得使用一个单独的灯钩◆本灯具既可以地面摆放使用也可以悬吊使用，但当夹装本设备到TRUSS架或其它支架且不是垂直吊挂时，请换用蝴蝶扣灯钩，不得使用G形灯钩和快扣灯钩和其它安装后没有完全环绕灯架的灯钩附件◆确保支架及吊挂系统能支撑10倍以上灯具重量◆提升灯具及吊挂保险绳的着力点不得在灯具手柄上◆须安装保险绳，且保险绳须符合TUV要求，按GB7000.217第6.6章节要求，保险绳须能承受10倍灯具的重量◆确保外部配件及吊具完全的紧固◆安装，维修及移动灯具时应有稳定的平台，其正下方应设有安全围栏◆本文未描述的相关操作请洽欧玛的授权售后部门灯具简介 灯具简图感谢您选择MOORE330GT，此灯具是一款光束、图案、染色功能三合一的多功能电脑摇头灯，其具备以下特点：电压：AC200-240V50/60HzPSU：电子镇流器、开关电源,支持节能模式灯泡:YODN MSD330W色温：7500K通道：22/18个DMX512通道显示:LCD显示器，可后备电池支持（可不带电菜单设置）颜色:1个颜色盘，14色+白光，可半色、可双向流动旋转图案:1个双向旋转图案盘,带8个可更换图案片，可刻度定位、流动和抖动 固定图案：1个固定图案盘，17图案+白光棱镜雾化:16棱镜效果、雾化效果频闪:独立频闪，频闪速度为0.5-11Hz,内置频闪宏功能调焦:电动线性变焦0°-25°，变焦放大可自动跟随调光:电子点灯,0-100%机械线性调光运动范围:水平540度,垂直245度,16Bit控制模式，可自动校正定位接口：可多网合一，可兼具DMX512、Art-net和无线DMX512控制节能:闭光时灯泡功率自动降低,智能化风机自动调速外观:耐高温工程塑料防护等级:IP20PF≥0.99净重:28.5KG尺寸：326X358X571mm符合GB7000.217-2008标准和CE标准电源连接⏹保险丝本电脑灯用保险丝：规格10A ф6X30，用于电压200-240伏如需更换只能使用相同规格的保险丝。
200W光束摇头灯操作说明书液晶屏①MENU ②DOWN ③UP ④ENTER液晶屏（4x12位）周围有4个操控按键：① MENU（菜单），② DOWN（向下），③UP（向上），④ENTER（确认）按下MENU（菜单）键可激活主菜单，或返回上级菜单，或取消当前操作。
按UP/DOWN （向上/向下）键可翻看菜单选项，或增减参数数值。
按下ENTER（确认）键可确认操作。
灯具在通电启动时，显示屏会显示：如果灯具已经接好了DMX此时，灯具已经可已经可以接受控制器操控（“ADDR”表示灯具当前的DMX地址码。
）2. 菜单选项2.1 主菜单选项200摇头灯主菜单选项包括：DMX Address, Reset, DMX Config.., Information, Lamp Control, Display Opt, Personality, Operation和User Memory。
2.2 DMX Address在主菜单中选择“此时，灯具的DMX地址码处于设置状态，按UP/DOWN（向上/向下）键可调整地址码数值。
按ENTER（确认）键确认。
DMX地址码可在001-512范围内设置。
2.3 Reset在主菜单中选择“Reset”。
该选项下有三个子项：All Reset, Internal Rst和Factory Rst，按UP/DOWN（向上/向下）键可翻看。
“轴以外的所有配置。
选择这两个子项时，显示屏会提示“Sure Reset?”。
此时，按下ENTER（确认）键可确认操作，或按下MENU（菜单）键取消操作。
“Factory Rst”可恢复灯具的出厂设置。
选择此子项时，显示屏会提示“Sure Restore, Press 2, 3, 4”。
此时，你需要同时按下② DOWN（向下）、③ ENTER（确认）和④ UP（向上）三个按键，并且按住不动，过一会儿，操作才能生效；或者按下MENU（菜单）键取消操作。
330W电脑摇头光束灯使用说明通道表：产品注意事项：1、安装前请仔细检查机械紧固件是否因运输而松脱，并定期维护。
2、请勿将产品安置在易震动或潮湿的地方。
3、灯泡使用时，应保持电压稳定，电源电压变化不应超过±10%，电压过高，将缩短灯泡的寿命，电压过低，则影响灯泡的光色。
4、开灯前请检查电压是否正常，不适合经常开关电源，电源关闭后，如需再次开灯则必须等待二十分钟后让灯泡完全冷却方可。
5、为了保证产品的使用寿命，请保持干燥和通风，避免在40°或以上的环境下工作。
6、严禁带电安装，拆卸。
产品出现不正常现象切勿擅自拆卸，应请有关专业人员检修（请先检查保险管）。
基本参数：电压：AC220V50HZ，光源：330W，最大功率：380W，保险丝：8A，通道：16/20通道，颜色：14色+白光，图案：8个旋转图案+4个固定图案，频闪：0-10次/秒，速度可调，X轴：540℃、Y轴：270℃，液晶显示：开/关，可中英切换显示，保护：IP20，过热保护，棱镜：8+16棱镜。
菜单结构主界面----设置----运行模式----DMX地址----通道模式----X反转----Y反转----Y反转----XY编码器----无DMX信号----屏幕保护----开机亮泡--颜色轮线性变化--恢复默认设置--手动--系统--软件版本--DMX通道值监控--系统错误记录--总计使用时间--本次使用时间--总计亮泡时间--本次亮泡时间--高级--复位校准--最大亮泡时间--亮泡时间清零--传感器监测--中英文切换--屏幕旋转手动控制此界面用于控制当前灯具，同时自动进入主机状态（不接收DMX信号，向总线发出DMX 信号给从机）。
手动菜单会根据设置菜单中设置的标准16通道或扩展20通道模式，相应的显示16个通道或20个通道。
系统信息。
MHY0200/MHY0230 光束灯使用手册使用本灯具前，敬请通读本手册目录1、开箱检查-----------------------------------------------------------------------------------------page22、注意事项-----------------------------------------------------------------------------------------page23、技术指标-----------------------------------------------------------------------------------------page24、安装-----------------------------------------------------------------------------------------------page35、灯泡的安装或更换-----------------------------------------------------------------------------page36、控制信号线连接--------------------------------------------------------------------------------page37、按键说明-----------------------------------------------------------------------------------------page48、执行功能、开始编辑、退出编辑--------------------------------------------------------------page49、界面说明-----------------------------------------------------------------------------------------page510、通道表-------------------------------------------------------------------------------------------page711、疑难问题解决----------------------------------------------------------------------------------page812、维修保养----------------------------------------------------------------------------------------page813、声明----------------------------------------------------------------------------------------------page81、开箱检查首先感谢您选择了本公司的产品，请仔细完整地阅读这份说明手册，并妥善保管，以便使用时参考。
330W光束灯产品说明书
16
LAMP CONTROL& RESET LAMP CONTROL& RESET 17 RFU
18 PAN-TILT TIME 19 COLOUR TIME 20
GOBO TIME
➢ COLOUR WHEEL - channel 1 BIT EFFECT 效果
备注 255 FAST ROTATION 反向快速旋转 …… ……
……
192 SLOW ROTATION 反向慢速旋转
191 SLOW ROTATION 正向慢速旋转 为了方便记忆，颜色值总是8的倍数。
线性变化：
颜色比例可调，比如：数值为4时白色50%深红50%，如果数值为4则白色60%深红40%；如果数值为6则白色40%深红60%；控台0~64有效。
非线性变化： 颜色以全色或半色为单位进行调节。
通过设置菜单可以对
…… ……
……
128 FAST ROTATION 正向快速旋转 120 PINK + YELLOW 粉红 + 白色 112 LAVENDER + PINK 淡紫 + 粉红 104 LIGHT GREEN + LAVENDER 浅绿 + 淡紫 96 GREEN + LIGHT GREEN 深绿 + 浅绿 88 AQUAMARINE + GREEN 碧绿 + 深绿 80 ORANGE + AQUAMARINE 橙色 + 碧绿 72 RED + ORANGE 深红 + 橙色 64 WHITE + RED 白色 + 深红 56 PINK 粉红 48 LAVENDER 淡紫 40 LIGHT GREEN 浅绿 32 GREEN 深绿 24 AQUAMARINE 碧绿 16
ORANGE
橙色
➢PAN - channel 11 （略）
➢PAN FINE - channel 12 （略）➢TILT - channel 13 （略）
➢TILT FINE - channel 14 （略）
➢
➢。
