油门踏板位置传感器的检测方法油门踏板位置传感器是汽车发动机控制系统中的重要部件，它能够准确地感知油门踏板的位置，并将信号传输给发动机控制单元，从而控制发动机的工作状态。
因此，对油门踏板位置传感器进行定期的检测和维护显得尤为重要。
本文将介绍油门踏板位置传感器的检测方法，希望能够帮助大家更好地了解和维护这一关键部件。
首先，我们需要准备一些工具和设备，包括多用途汽车诊断仪、万用表、绝缘电线、电源线等。
在进行检测之前，需要确保车辆处于停车状态，并且发动机已经完全冷却。
接下来，我们将按照以下步骤进行油门踏板位置传感器的检测。
第一步，使用多用途汽车诊断仪对车辆进行诊断。
将诊断仪连接到车辆的OBD接口上，并按照说明书上的操作步骤进行操作。
诊断仪将自动对车辆的各个传感器进行检测，包括油门踏板位置传感器。
通过诊断仪可以直观地了解传感器的工作状态，是否存在故障代码以及故障原因。
第二步，使用万用表对油门踏板位置传感器进行电压测试。
首先，将万用表的电压测量档位调整到直流电压档位，并将红表笔和黑表笔分别连接到传感器的供电端和地线端。
然后，踩下油门踏板，观察万用表显示的电压数值，通过比对车辆维修手册上的标准数值，可以判断传感器的工作状态是否正常。
第三步，使用绝缘电线和电源线对油门踏板位置传感器进行综合测试。
将绝缘电线连接到传感器的信号端，然后将电源线连接到传感器的供电端和地线端。
接着，启动发动机，并踩下油门踏板，观察传感器的信号输出情况。
通过对比车辆维修手册上的标准数值，可以判断传感器的工作状态是否正常。
通过以上方法的检测，可以全面地了解油门踏板位置传感器的工作状态，及时发现并解决潜在的故障问题。
在实际操作中，需要严格按照车辆维修手册上的操作步骤进行操作，确保安全可靠。
同时，定期对油门踏板位置传感器进行检测和维护，可以有效地延长其使用寿命，保障车辆的安全和性能。
综上所述，油门踏板位置传感器的检测方法包括使用多用途汽车诊断仪进行诊断、使用万用表进行电压测试，以及使用绝缘电线和电源线进行综合测试。
《汽车传感器与检测技术》教案知识点 加速踏板位置传感器 学时 0.5学时教学内容加速踏板位置传感器概述、分类、原理、失效保护 教学重点 原理 教学难点 原理参考资料 刘春晖，《图解汽车传感器结构原理与检修》，机械工业出版社，2019.05 孙余凯，《图表细说汽车传感器应用检测、维修》，化学工业出版社，2018.09 姚科业，《图解汽车传感器 识别 检测 拆装 维修》，化学工业出版社，2018.03一、概述1.加速踏板位置传感器主要存在于装有电子节气门的车上。
它将油门踏板的位置以电信号的形式传递给发动机ECM ，作为节气门执行器控制节气门开度的依据。
2.为了确保可靠性，此传感器具有不同输出特性的两个系统输出信号，称为冗余设计。
二、分类加速踏板位置传感器可分为两种类型：线性型的（接触式）和霍尔元件型的（非图2 线性型加速踏板位置传感器图1 加速踏板位置传感器工作概述图3 线性型加速踏板位置传感器原理与输出电压图4 霍尔元件型加速踏板位置传感器原理与输出电压（二）霍尔元件型1.丰田车系常采用此类型的加速踏板位置传感器。
2.此传感器的构造和运行基本上和霍尔式节气门位置传感器的相同。
霍尔IC芯片固定，两个磁铁随加速踏板一起运动。
磁铁与霍尔IC之间相对位置的变化引起通过霍尔IC磁通的变化，便产生霍尔电压。
四、失效保护（一）丰田车系加速踏板位置传感器信号范围：信号完全松开油门踏板完全踩下油门踏板VTA1 0.5至1.1V 3.3至4.9VVTA2 2.1至3.1V 4.6至5.0V（二）失效保护：1.单个信号失效：ECM采用另外一个信号,跛行回家模式。
发动机的功率受到限制。
图5 单信号失效时系统保护模式2.两个信号失效：ECM认为油门踏板处于松开状态。
因此，节气门关闭且发动机怠速运转。
任务十一加速踏板位置传感器检测与维修一、教学目标（一）知识目标1.能通过与客户交流和查阅相关维修技术资料获取车辆信息。
2.能独立制订工作计划并按计划实施。
3.能够正确的说明加速踏板位置传感器结构、位置、工作原理。
4.能够拆画加速踏板位置传感器的电路图。
5.能够对加速踏板位置传感器检测、拆装。
（二）能力目标将系统复杂的知识图表化——对知识进行加工提炼，绘制图表，便于理解、记忆和复习，提高自学能力。
（三）素质目标1.在学习和检修过程中，遵守汽车维修安全操作规程，并养成7S现场管理的工作习惯。
2.能与小组成员顺畅沟通、通力协作，共同完成任务。
3.能客观进行自评、互评，具备接受他人的评价的承受力。
二、教学重难点加速踏板位置传感器结构、位置、工作原理，拆画加速踏板位置传感器的电路图，加速踏板位置传感器检测、拆装。
三、教学内容复习前课：旋钮式电子换挡操纵机构的工作原理？旋钮式电子操纵机构的电路图？新课讲授：一、加速踏板传感器定义加速踏板传感器是用来测量加速踏板位置的传感器。
在车辆行驶过程中，驾驶员踩下加速踏板的速率信号和位移信号被转换为模拟量信号传递给VCU，VCU通过计算后再将控制信息传输给电机控制器，电机控制器据此对电机进行控制，加速踏板信号是电机控制器的重要输入信号。
二、加速踏板传感器分类加速踏板传感器主要分为：电位计式、感应式和霍尔式三类。
其中电位计式是接触式，感应式和霍尔式是非接触式。
常见的加速踏板传感器主要是电位计式和霍尔式。
电位计式传感器采用可变电阻分压原理；霍尔式传感器采用霍尔效应原理，输出的是线性信号，无接触、无磨损且工作可靠。
三、霍尔式加速踏板传感器1.工作原理车辆启动后，驾驶员踩踏加速踏板，带动与加速踏板相连的永久磁铁一起旋转，磁铁与霍尔元件之间的相对位置发生改变，进而改变了磁力线射入霍尔元件的角度，也就改变了霍尔元件输出的电压值。
霍尔元件输出的电压值与磁铁位置呈一一对应的线性关系，测量此霍尔电压就可以测得加速踏板的角位移。

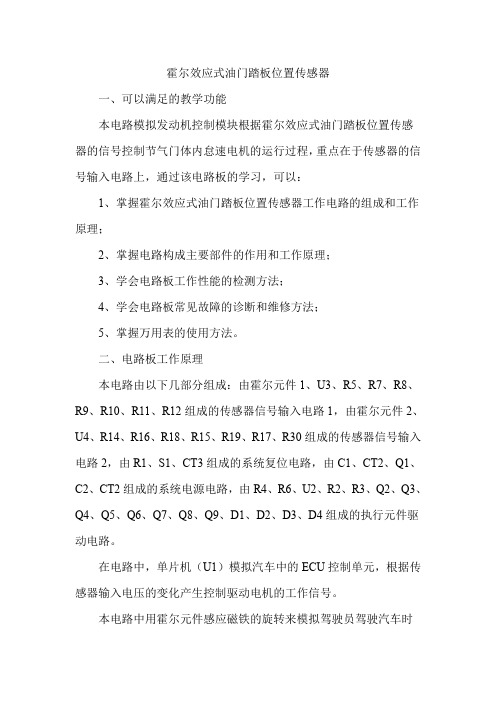

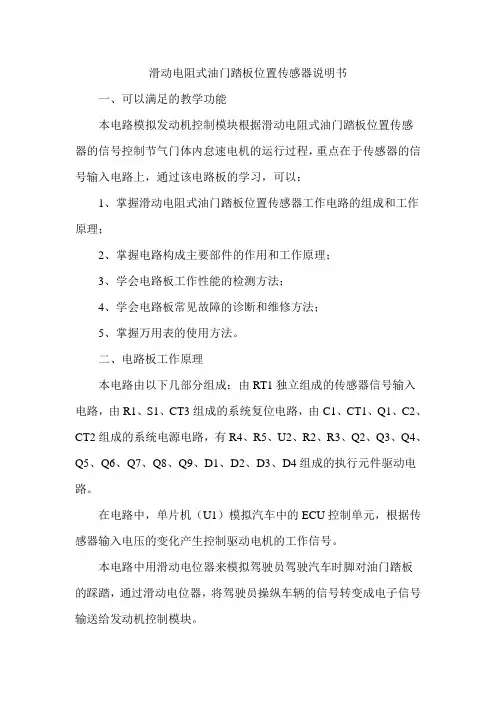

霍尔效应式油门踏板位置传感器一、可以满足的教学功能本电路模拟发动机控制模块根据霍尔效应式油门踏板位置传感器的信号控制节气门体内怠速电机的运行过程，重点在于传感器的信号输入电路上，通过该电路板的学习，可以：1、掌握霍尔效应式油门踏板位置传感器工作电路的组成和工作原理；2、掌握电路构成主要部件的作用和工作原理；3、学会电路板工作性能的检测方法；4、学会电路板常见故障的诊断和维修方法；5、掌握万用表的使用方法。
二、电路板工作原理本电路由以下几部分组成：由霍尔元件1、U3、R5、R7、R8、R9、R10、R11、R12组成的传感器信号输入电路1，由霍尔元件2、U4、R14、R16、R18、R15、R19、R17、R30组成的传感器信号输入电路2，由R1、S1、CT3组成的系统复位电路，由C1、CT2、Q1、C2、CT2组成的系统电源电路，由R4、R6、U2、R2、R3、Q2、Q3、Q4、Q5、Q6、Q7、Q8、Q9、D1、D2、D3、D4组成的执行元件驱动电路。
在电路中，单片机（U1）模拟汽车中的ECU控制单元，根据传感器输入电压的变化产生控制驱动电机的工作信号。
本电路中用霍尔元件感应磁铁的旋转来模拟驾驶员驾驶汽车时脚对油门踏板的踩踏，通过转动感应磁铁，将驾驶员操纵车辆的信号转变成电子信号输送给发动机控制模块。
通电后转动磁盘，使磁片远离或靠近霍尔开关，从而改变霍尔开关产生的信号电压大小。
霍尔开关1和2产生的信号经运放U3、U4放大后输送给单片机实施控制，驱动光耦U2使电机正反转。
霍尔开关信号变大时电机正转，信号减小时电机反转，从而控制油门的开度。
本电路中使用双联传感器，可在一路电路损坏时，另一路提供备用。
电路原理图：元器件参数表：元件编号元件名称参数R1 电阻10KR2、R3 电阻1KR5、R14 电阻150C1、C2 瓷片电容104CT3、CT2 电解电容22ufCT1 电解电容10ufQ1 三极管7805Q2、Q3、Q4、Q5 三极管C8050Q6、Q7、Q8、Q9 三极管C8550 霍尔元件1、霍尔元件2 线性霍尔元件Hal815 D1、D2、D3、D4 二极管1N4007U1 单片机STC12C5204ADU2 光耦TLP521-2U3、U4 运算放大器LM258S1 复位按键三、主要组成元件的作用和工作原理1、STC12C5204AD单片机STC12C5204AD单片机是宏晶科技生产的单时钟/机器周期（1T）、高速/超强抗干扰的新一代增强型8051单片机，指令代码完全兼容传统8051，但速度快8-12倍。

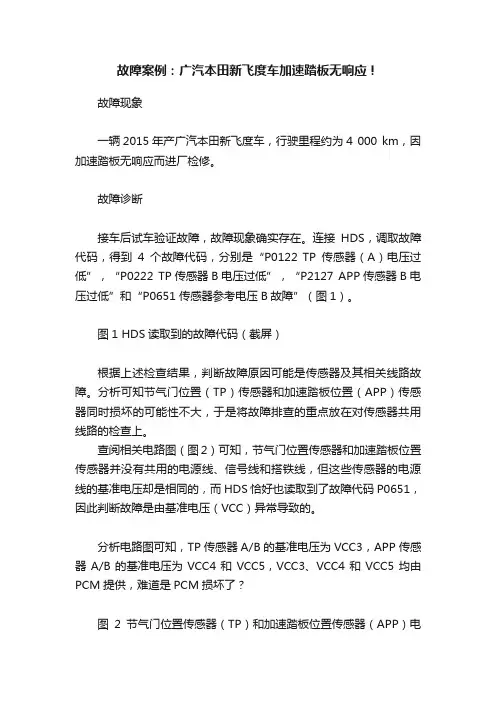

故障案例：广汽本田新飞度车加速踏板无响应！故障现象一辆2015年产广汽本田新飞度车，行驶里程约为4 000 km，因加速踏板无响应而进厂检修。
故障诊断接车后试车验证故障，故障现象确实存在。
连接HDS，调取故障代码，得到4个故障代码，分别是“P0122 TP传感器（A）电压过低”，“P0222 TP传感器B电压过低”，“P2127 APP传感器B电压过低”和“P0651 传感器参考电压B故障”（图1）。
图1 HDS读取到的故障代码（截屏）根据上述检查结果，判断故障原因可能是传感器及其相关线路故障。
分析可知节气门位置（TP）传感器和加速踏板位置（APP）传感器同时损坏的可能性不大，于是将故障排查的重点放在对传感器共用线路的检查上。
查阅相关电路图（图2）可知，节气门位置传感器和加速踏板位置传感器并没有共用的电源线、信号线和搭铁线，但这些传感器的电源线的基准电压却是相同的，而HDS恰好也读取到了故障代码P0651，因此判断故障是由基准电压（VCC）异常导致的。
分析电路图可知，TP传感器A/B的基准电压为VCC3，APP传感器A/B的基准电压为VCC4和VCC5，VCC3、VCC4和VCC5均由PCM提供，难道是PCM损坏了？图2节气门位置传感器（TP）和加速踏板位置传感器（APP）电路仔细梳理维修思路，认为造成基准电压（VCC）异常的可能原因有：VCC线路短路或断路，由VCC提供电源的传感器及其相关线路短路，以及PCM故障等。
本着由简到繁的原则，决定先通过逐一断开各相关传感器导线连接器的方法排除传感器及其相关线路短路造成VCC异常的可能性。
根据维修手册的提示（图3），先后断开了TP传感器，APP传感器，CVT转速传感器等。
当断开空调压力传感器的导线连接器时，故障消失，由此可以确定故障是空调压力传感器内部短路造成的。
故障排除更换空调压力传感器后试车，故障彻底排除。
图3故障代码P0651的诊断流程（截屏）基准电压（VCC）基准电压（VCC）由PCM提供，其原理如图4所示。
