20工业控制网络及组态技术教学大纲

《工业网络组态构建与运行》教学大纲课程类别专业核心课程开课部门机电工程系总学时96学时学分6学分面向专业电气自动化技术开设学期 5教学模式教学做一体化课程《工业网络组态构建与运行》是电气自动化技术专业的专业核心课程之一，是专业综合能力课程。

通过对以PLC为控制器的网络组态构建与运行的学习和训练，使学生掌握以西门子S7 系列PLC为控制器的工业以太网、现场总线、仪表及执行器网络的硬件选型及安装、网络组态、软件设计等知识和技能。

一、课程定位工业控制网络及组态技术在现代工业生产中的使用日益广泛，企业急需掌握工业控制网络及组态实践知识的高素质技术人才，因此《工业网络组态构建与运行》是电气自动化技术专业学生必修的重要综合专业课，是培养学生掌握专业综合技能的重要途径。

《工业网络组态构建与运行》以物料加工分拣生产线等为主要载体，讲述了工业以太网的构建与运行、现场总线的网络构建与运行、执行器传感器网络的构建与运行等工业网络组态知识，并引入了典型组态案例。

在电气自动化技术专业课程体系中，它是前续课程设备低压电气控制与检修、电机控制与检修、可编程控制技术与应用、机械基础等专业课程知识和能力的综合应用，本课程的后续课程是顶岗实践和毕业设计，本课程将基础知识渗透在技能训练中，是一门职业性和实用性强的技术课程，是学生知识和技能大展示的场所。

课程定位如图所示。

二、教学目标通过课程学习，使学生拥有下列能力：1.专业能力（1）按照生产要求，进行工业控制网络及组态控制系统配置，以及电气原理图的分析、设计；（2）按照原理图连接控制系统电路，并按照生产工艺流程和控制要求，科学合理地配线；（3）正确使用工具和设备对工业控制网络及组态设备进行安装调试；（4）能够按照生产工艺要求以及安全需要，进行工业控制网络及组态设备的参数设置及程序编写；（5）查阅、使用、管理相关的技术资料。

2.方法能力（1）使用网络、图书等各种媒介主动获取知识信息和处理信息能力；（2）在小组分工完成任务的过程中，通过独立完成自己角色内的任务，培养学生分析问题、解决问题的能力；（3）通过小组讨论，共同制订实施方案，使学生具备制定工作计划的能力；（4）在任务导入之后，通过自主查询技术手册，获得完成任务所需要的知识，使学生具备终身学习能力。

工业控制组网与组态技术》教学大纲
课程代码：01ANN803 适用专业：自动化专业
教学时数：56 学时其中实践56 学时
一、课程简介及基本要求
本课程主要是现场总线/工业以太网的网络通讯基本原理，面向底层PLC控制，构建控制网络，人机交互界面HMI(Human Machine Interface )实现远程监视及优化控制，并以工程实践为例，从整体上掌握现代大中型自动化系统的实施过程。

二、课程实验目的要求
通过课程的教学与实践使学生掌握大中型自动化系统的控制网络基本原理、设计方法、
实施方法；掌握HMI的设计方法；结合S7-300 PLC工程实例，达到一定运用能力。

三、主要仪器设备
I ／A S 小型集散控制系统、过程控制实验装置
四、实验方式与基本要求
1、试验方式：综合设计
2、基本要求：掌握大中型自动化系统的控制网络基本原理、设计方法、实施方法
五、考核与报告（小四号黑体字）
1、考核方式：以平时考核（考勤、课堂组织纪律、课堂讨论发言）、平时实训完成度和期末考试（大作业）相结合的方式进行，综合评价学生的学习成绩
2、成绩评定：平时成绩（20% +实训操作成绩（30% +期末成绩（50%
3、报告填写要求：不少于6次
六、实验项目设置与内容（小四号黑体字）
七、教材及实践指导书
1使用教材：陈在平•《工业控制网络与现场总线技术》第三版.机械工业出版社.2006年.
2、参考教材：
杨卫华．《工业控制网络与现场总线技术》．机械工业出版社，2008．
何衍庆，俞金寿．《工业数据通信与控制网络》．化学工业出版社．2002 年.。

《工业组态软件》课程教学大纲编号：40022570英文名称：Industry ConfigurationSoftware适用专业：工业电气自动化……责任教学单位：电子工程系自动化教研室总学时：48学分：3考核形式：考查课程类别：专业课修读方式：必修教学目的：本课程是自动化专业本科生的专业选修课程。

通过对本课程的学习，使学生了解监控组态软件地位、作用、产生与发展趋势。

以我国优秀的组态软件“组态王”作为具体示例，系统地讲述组态软件的系统结构、原理、功能及技术指标。

着重就自动化工程中普遍遇到的要求，介绍如何利用监控组态软件的标准功能模块进行定制实现，满足工程上的要求。

主要教学内容与具体要求：1．了解常用的工业组态软件及发展趋势2．掌握组态王工程管理器的应用3．掌握组态王工程浏览器的基本功能4，掌握生产现场静态画面的制作5．掌握建立动态数据库6．掌握数据库变量与现场画面的动画连接7．掌握建立实时数据库和历史数据库8．掌握建立实时数据报表和历史数据报表9．掌握建立实时数据曲线和历史数据曲线10．熟悉各种内部控件与外部控件的使用，11．掌握使用ODBC建立与外部数据库的连接12．掌握使用DDE通信建立与Excel的连接13．掌握使用OPC通信建立与外部设备的连接14．熟悉报警窗口制作使用，15．掌握组态王的网络控制功能16．了解系统安全性维护与安全措施。

本课程与其他课程的联系与分工：本课程是自动化专业的专业课之一，这门课程基础是：计算机控制技术、过程控制仪表、可编程控制技术、C语言程序设计、SQLSEVER 数据库应用技术。

实践教学内容和要求实验一生产现场的静态画面制作实验目的：1学习工具箱几何工具的使用2学习工具箱内部控件的使用3学习工具箱通用控件的使用4 组态王图库的使用实验内容和要求：建立一个化工配方车间，用两种化学原料配比制作出成品，要求使用图库中的容器、管道和阀门，使用工具箱中的文本输入工具制作标题和各个器件的注释。

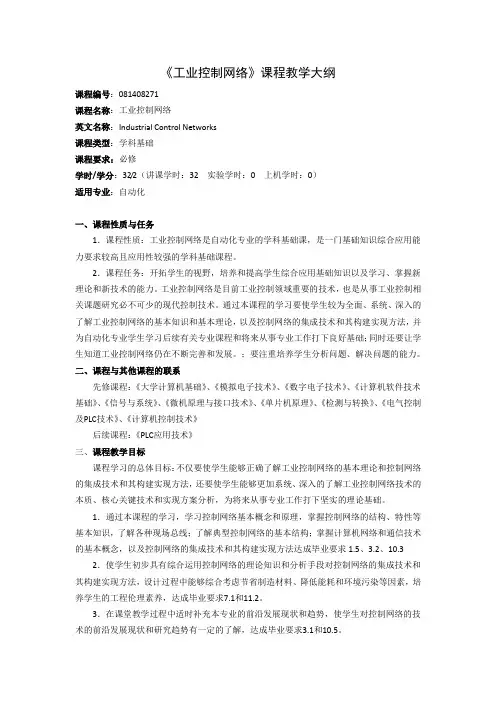

《工业控制网络》课程教学大纲课程编号：081408271课程名称：工业控制网络英文名称：Industrial Control Networks课程类型：学科基础课程要求：必修学时/学分：32/2（讲课学时：32 实验学时：0 上机学时：0）适用专业：自动化一、课程性质与任务1．课程性质：工业控制网络是自动化专业的学科基础课，是一门基础知识综合应用能力要求较高且应用性较强的学科基础课程。

2．课程任务：开拓学生的视野，培养和提高学生综合应用基础知识以及学习、掌握新理论和新技术的能力。

工业控制网络是目前工业控制领域重要的技术，也是从事工业控制相关课题研究必不可少的现代控制技术。

通过本课程的学习要使学生较为全面、系统、深入的了解工业控制网络的基本知识和基本理论，以及控制网络的集成技术和其构建实现方法，并为自动化专业学生学习后续有关专业课程和将来从事专业工作打下良好基础；同时还要让学生知道工业控制网络仍在不断完善和发展。

；要注重培养学生分析问题、解决问题的能力。

二、课程与其他课程的联系先修课程：《大学计算机基础》、《模拟电子技术》、《数字电子技术》、《计算机软件技术基础》、《信号与系统》、《微机原理与接口技术》、《单片机原理》、《检测与转换》、《电气控制及PLC技术》、《计算机控制技术》后续课程：《PLC应用技术》三、课程教学目标课程学习的总体目标：不仅要使学生能够正确了解工业控制网络的基本理论和控制网络的集成技术和其构建实现方法，还要使学生能够更加系统、深入的了解工业控制网络技术的本质、核心关键技术和实现方案分析，为将来从事专业工作打下坚实的理论基础。

1．通过本课程的学习，学习控制网络基本概念和原理，掌握控制网络的结构、特性等基本知识，了解各种现场总线；了解典型控制网络的基本结构；掌握计算机网络和通信技术的基本概念，以及控制网络的集成技术和其构建实现方法达成毕业要求1.5、3.2、10.3 2．使学生初步具有综合运用控制网络的理论知识和分析手段对控制网络的集成技术和其构建实现方法，设计过程中能够综合考虑节省制造材料、降低能耗和环境污染等因素，培养学生的工程伦理素养，达成毕业要求7.1和11.2。

《工业控制网络及组态技术》课程教学大纲课程代码：010132053课程英文名称：Industrial Control Network and HMI Technology课程总学时：16 讲课：16 实验：0 上机：0适用专业：机械电子工程大纲编写（修订）时间：2010.7一、大纲使用说明（一）课程的地位及教学目标1.本课程是机电一体化专业的专业选修课2.现场总线/工业以太网技术是当今工业控制系统的主流组网技术，是控制向分散化、网络化、智能化方向发展的技术基础。

本课程主要包括：现场总线/工业以太网的网络通讯基本原理，面向底层PLC控制，构建控制网络，人机交互界面HMI（Human Machine Interface）实现远程监视及优化控制，并以工程实践为例，从整体上掌握现代大中型自动化系统的实施过程。

（二）知识、能力及技能方面的基本要求1.掌握大中型自动化系统的控制网络基本原理、设计方法、实施方法。

2.掌握HMI的设计方法。

3.结合S7-300 PLC工程实例，达到一定运用能力。

（三）实施说明本课程应重点讲授工业控制网络原理、设计方法、结合PLC系统，以实例为主线，以作业、讲解等互动形式，调动学生的积极性。

（四）对先修课的要求本课程的先修课有：计算机基础、机电传动控制、电工及电子技术、控制工程基础。

（五）对习题课、实践环节的要求1.习题要求：习题应促进学生消化、巩固所学内容。

习题要密切配合教师的讲授内容，注意要使概念类、分析类和设计类习题并存，培养学生的分析和设计能力。

教师通过习题发现问题，改进教学，同时习题也是考核学生的依据之一。

2．实验要求：根据课时较短，同时仿真系统在脱离实验设备亦能进行的实际情况，实验环节以作业形式安排在课后，以实例、作业、互动来完成实践过程，不单独设置实验课。

（六）课程考核方式1.考核方式：课程大作业。

2.考核目标：在考核学生对控制网络基本知识和方法掌握的基础上，重点考核学生实际运用能力。

《工业控制网络与系统》课程实验教学大纲课程名称：工业控制网络与系统（Industrial Control Networks and Systems）课程编号：课程性质：非独立设课课程属性：专业课实验教材或指导书名称：工业控制网络与系统实验指导书（自定）课程总学时：54 学分：3 实验学时：12面向专业：自动化（A）实验室名称：电气工程与控制实验教学中心一、课程简介集散控制系统（DCS）和现场总线控制系统（FCS）是近年来发展起来的计算机控制技术，是当代工业生产自动化和过程控制技术发展新的成就。

DCS和FCS融合自动控制技术、计算机技术、网络技术与计算机通信技术为一体，是基于工业控制网络的控制系统。

本课程从系统的组成、结构和工作原理出发，重点讨论了DCS和FCS的硬件结构体系和实现方法，软件体系和组态软件。

以美国Foxboro公司推出的新一代集散控制系统I／A S和基金会现场总线、LonWorks总线、PROFIELDBUS、CAN总线等几种比较有影响力的现场总线为例，介绍它们各自的技术特点、规范、结构体系等。

本课程还介绍了DCS和FCS的工程化设计方法。

二、课程实验目的与要求1、拓宽和加深学生对已学过的理论知识的理解，从而掌握比较全面的专业知识；2、培养学生实际动手能力，掌握集散控制系统和现场总线控制系统的操作技能，逐步形成解决专业工程技术问题的能力。

3、通过对实验系统进行硬件连接、编程组态和实现控制，熟悉集散控制系统和现场总线控制系统的构成和各部件的作用，更深刻地理解集散控制系统和现场总线控制系统的体系结构、工作原理、功能和特性；4、掌握集散控制系统和现场总线控制系统的组态方法。

三、考试（考核）方式：根据实验报告、实验中的动手能力和解决实际问题的能力综合考核。

实验教学部分成绩占课程总成绩的10%。

在笔试中实验内容成绩占总成绩的10%。

四、主要仪器设备及台（套）数：I／A S小型集散控制系统1套过程控制实验装置2套五、主要参考书目：[1] 周泽魁. 控制仪表与计算机控制装置．北京：化学工业出版社，2002[2] 阳宪惠. 工业数据通信与控制网络．北京：清华大学出版社，2003[3] 何衍庆俞金寿. 集散控制系统原理及应用（第二版）．北京：化学工业出版社，2002大纲编写人：苏国华大纲审核人：林春民大纲批准人：何小阳日期：2004年10月26日。

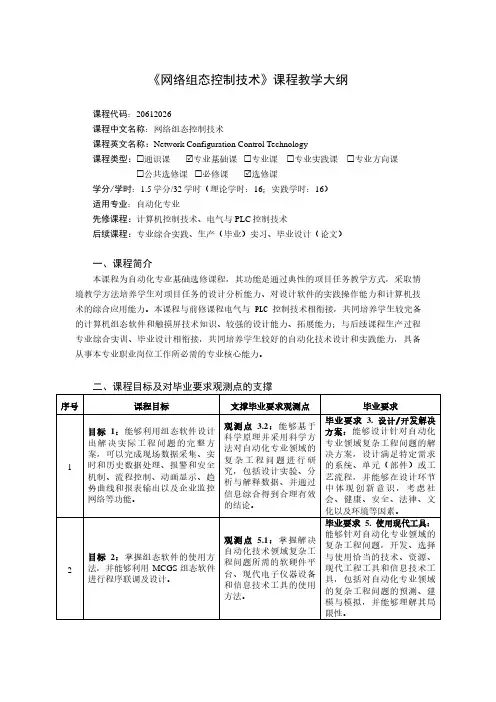

《网络组态控制技术》课程教学大纲课程代码：20612026课程中文名称：网络组态控制技术课程英文名称：Network Configuration Control Technology课程类型： 通识课 专业基础课 专业课 专业实践课 专业方向课 公共选修课 必修课 选修课学分/学时：1.5学分/32学时（理论学时：16；实践学时：16）适用专业：自动化专业先修课程：计算机控制技术、电气与PLC控制技术后续课程：专业综合实践、生产（毕业）实习、毕业设计（论文）一、课程简介本课程为自动化专业基础选修课程，其功能是通过典性的项目任务教学方式，采取情境教学方法培养学生对项目任务的设计分析能力、对设计软件的实践操作能力和计算机技术的综合应用能力。

本课程与前修课程电气与PLC控制技术相衔接，共同培养学生较完备的计算机组态软件和触摸屏技术知识、较强的设计能力、拓展能力；与后续课程生产过程专业综合实训、毕业设计相衔接，共同培养学生较好的自动化技术设计和实践能力，具备从事本专业职业岗位工作所必需的专业核心能力。

三、教学内容与学时分配1.课堂理论教学四、考核方式及要求1.《网络组态控制技术》课程的考核形式为考查。

课程考核包括过程性考核和终结性考核。

2. 《网络组态控制技术》课程成绩考核分五级记分（优秀、良好、中等、及格、不及格，对应百分制总评成绩中的 100-90、89-80、79-70、69-60 和 60 分以下）。

五、教学实施建议（一）教学方法与教学手段1.采用多媒体教学手段，配合例题的讲解及适当的思考题，保证讲课进度的同时，注意学生的掌握程度和课堂的气氛。

2.课程讲授与案例教学、课堂讨论、线上网络教学等多种教学方式结合，实行互动研究型教学，重点培养学生的理论素养和网络组态控制技术应用能力。

因此，本课程要求课前必须阅读教材的相关部分和参考文献；课上主动参与讨论；课后按时完成布置的作业，积极进行教学互动交流。

（二）课程实施与保障六、推荐教材与参考资料推荐教材：《MCGS嵌入版组态软件应用教程》，孙亚灿编著，北京理工大学出版社出版社，2019年。
