音频与视频连接选择适合您的接口类型音频与视频连接选择适合您的接口类型随着科技的不断进步，音频与视频的传输方式也在不断更新和改进。
在进行音频和视频设备的连接时，选择适合您的接口类型是非常重要的。
不同的接口类型具有不同的传输速度、质量和兼容性特点。
在本篇文章中，我们将介绍几种常见的音频与视频连接接口类型，以帮助您做出更明智的选择。
1. HDMI接口： High-Definition Multimedia Interface（高清晰度多媒体接口）是一种数字接口，用于连接高清晰度的音频和视频设备。
HDMI接口可支持高质量的音频和视频传输，具有高传输速度和高分辨率的特点。
该接口广泛应用于电视、投影仪、蓝光播放器等设备之间的连接。
2. VGA接口：Video Graphics Array（视频图形阵列）接口是一种模拟接口，通常用于连接计算机和显示器。
VGA接口通常具备通用性强、成本低廉的特点，但相对于HDMI接口而言，其传输质量和分辨率较低。
现在，随着数字信号的普及，VGA接口被逐渐取代。
3. DisplayPort接口：DisplayPort接口是一种数字接口，可用于连接显示器、电视和计算机等设备。
它具有高带宽和高分辨率等优势，能够实现高质量的音视频传输。
DisplayPort接口还支持多显示器连接和音频传输，是一种非常灵活和全面的接口类型。
4. USB接口：Universal Serial Bus（通用串行总线）接口是一种通用的数字接口，现在已成为连接各种设备的标准接口之一。
USB接口不仅可以传输数据，还可以通过适配器连接到音频和视频设备。
然而，与HDMI或DisplayPort相比，USB接口的传输速度较慢，适合连接一些简单的音频和视频设备。
5. 无线连接：除了有线接口外，现在也存在许多无线连接音频和视频设备的方式，如蓝牙、Wi-Fi和NFC等。
这些无线连接技术可以提供更大的便利性和灵活性，允许用户在没有物理线缆束缚的情况下进行音视频传输。
各种视频音频输出端口图片说明要点在现代科技时代，电视、音响、电脑等家用电器中，往往需要连接各种不同的音视频输出端口以获取更好的使用效果。
了解这些端口的名称和特点是使用这些设备的必要条件。
本文介绍了常见的视频和音频输出端口，并附带了图片说明，以方便读者更好地了解它们的区别和用途。
HDMI端口HDMI（高清晰度多媒体接口）是一种全数字接口，可以传输高品质的音视频信号。
HDMI接口通常用于连接高清电视、高清播放器、高清游戏机和其他高清设备。
它被认为是目前最常用的视频和音频输出端口之一。
HDMI端口HDMI接口的最大特点是数字信号传输。
这种全数字传输优势在于可以避免信号在传输过程中受到干扰等传统线路问题，从而更好地保证信号的高品质传输。
HDMI接口还支持高达4K的分辨率，因此适用于连接高清电视。
DisplayPort端口DisplayPort是一种数字音视频连接的标准，也是一种全数字接口。
和HDMI接口一样，DisplayPort支持高分辨率的图像输出。
DisplayPort接口主要用于连接电脑机箱，但它也是一种通用接口，可以适用于连接多种高清设备。
DisplayPort端口优点是DisplayPort支持高达8K的分辨率，为连接大屏幕电视的电脑带来了无限的可能性。
此外，DisplayPort还支持多个显示器的连接，可以连接多个电脑显示器，从而更方便地实现较大的办公环境。
DVI端口DVI（数字视频接口）是一种数字视频输出端口。
DVI通常用于连接计算机显卡和电视屏幕。
尽管DVI接口在传输数字信号方面较为可靠，但它不支持音频输出。
DVI端口DVI端口通常分为DVI-I和DVI-D两种类型。
DVI-I接口支持模拟信号和数字信号，而DVI-D接口仅支持数字信号。
但是，如果将DVI-D转换为HDMI，则可以通过HDMI信号传输音频。
VGA端口VGA（视频图形阵列）端口是一种模拟视频输出端口。
虽然VGA输出连接很容易，但这种端口已不再被广泛使用，因为它通常无法提供高清晰度的视频输出品质。
常用音视频接口的分类及焊接方法1.卡侬头（某LR）：卡侬头接口用于接平衡信号。
接法：1脚：屏蔽线；2脚：信号+；3脚：信号-。
2.大三芯（TRS）：大三芯用于平衡信号的传输（功能相当于卡农头）或者用于不平衡的立体声信号的传输，如耳机。
接法：热端：信号+；冷端：信号-；接地端：屏蔽线。
3.大二芯（TS）：大二芯用于单声道信号的传输，可以直接通过芯对芯，屏蔽层对屏蔽层的焊接与RCA、BNC等用于单声道的接头实现实现转换，只能传输费平衡信号。
接法：热端：信号+；接地端：屏蔽线。
4.莲花（RCA）：莲花接头既可以传输音频信号，又可以传输普通的视屏信号。
接法：热端：信号+；冷端：地线。
5.VGA接口：VGA接口传输计算机等设备的显卡输出的模拟信号，也可以传输高清视屏信号，计算机内部以数字方式生成的显示图像信息被显卡中的数字/模拟转换器转换为R、G、B三原色信号和行、场同步信号，通过VGA电缆传输到显示设备中。
接法：1脚：红线的芯线；2脚：灰线的芯线；3脚：蓝线的芯线；4脚：蓝线；5脚：棕线；6脚：红线的屏蔽线；7脚：灰线的屏蔽线；8脚：蓝线的屏蔽线；9脚：悬空；10脚：外层屏蔽线；11脚：外层屏蔽线黑线；12脚：绿线；13脚：黄线；14脚：白线；15脚：黑线；金属外壳：外层屏蔽线。
6.BNC接口：主要用于同轴电缆的连接。
7.S端子接口：S端子也是非常常见的端子，其全称是SeparateVideo，也称为SUPERVIDEO。
S-Video连接规格是由日本人开发的一种规格，S指的是“SEPARATE(分离)”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。
S端子实际上是一种五芯接口，由两路视频亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。
S端子是日本在AV端子的基础上改进而来的。
从硬件结构来说，S端子实际上是一种五芯接口，由两路视亮度信号、两路视频颜色度信号和一路公共屏蔽地线共五条芯线组成（实际上还有与其配套的亮度、色度分离器）。
音视频常见接口视频接口：1、HDMI—高清接口、数字接口、可传音频最长可以传输30米，建议在7.5米以内。
高清晰度多媒体接口(英文：High Defini tion Multimedia In terface ，HDMI)是一种数字化视频/音频接口技术，最高数据传输速度为5Gbps。
为家庭影音常用接口。
2002年12月9日正式发布了HDMI 1.0版标准，目前为1.4a版。
2、DVI—高清接口、模拟/数字接口、不可传音频5M以内DV( Digital Visual In terface)，即数字视频接口。
它是1999 年由DDWG( Digital Display Worki ng Group，数字显示工作组)推出的接口标准。
DVI-D只能接收数字信号DVI-I可同时兼容模拟和数字信号DVf-l (DVI Digital & Analog) Single Link 单逋道DVI-I DVM (DVI Digital & Analog)Dua^Link 双通DVI~| DVI^D (DVI Digital) Single Link 单通道DVI-DDVID (pvrOigitaQ Dual Link 双通道DVI-0SuperVGA, HDl5d Analog only 模拟接口VGA3、AV—标清接口、模拟接口AV接口又称(RCA算是出现比较早的一种接口，它由红、白、黄三种颜色的线组成，其中黄线为视频传输线，红色和白色则是负责左右声道的声音传输。
syv 75-5是300米?4、S-Video —标清接口、模拟接口无信号衰减最大长度是 1.8M全称是Separate Video，也称为SUPER VIDEO。
只是一种增强型AV 端子。
S端子也是非常常见的接口，其全称是Separate Video，也称为SUPER VIDEO S指的是“ SEPARAT分离）”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。

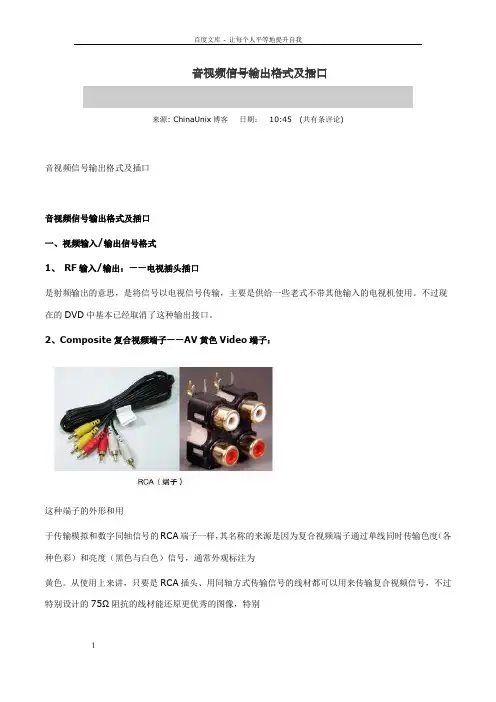

音视频信号输出格式及插口来源: ChinaUnix博客日期：10:45(共有条评论)音视频信号输出格式及插口音视频信号输出格式及插口一、视频输入/输出信号格式1、RF输入/输出：——电视插头插口是射频输出的意思，是将信号以电视信号传输，主要是供给一些老式不带其他输入的电视机使用。
不过现在的DVD中基本已经取消了这种输出接口。
2、Composite复合视频端子——AV黄色Video端子：这种端子的外形和用于传输模拟和数字同轴信号的RCA端子一样，其名称的来源是因为复合视频端子通过单线同时传输色度（各种色彩）和亮度（黑色与白色）信号，通常外观标注为黄色。
从使用上来讲，只要是RCA插头、用同轴方式传输信号的线材都可以用来传输复合视频信号，不过特别设计的75Ω阻抗的线材能还原更优秀的图像，特别是在长距离传输时区别更明显。
这是因为特别设计的线材更能够减少阻抗不匹配和信号反射对于图像的影响，减少重影。
将亮度信号和色度信号复合在一条信号线上传输。
这种传输的好处是不需要调制就可以接受信号，但是由于亮度和色度在一条信号线上传输，所以画面并不是特别出色，水平解像度一般在300线左右，色彩也会有些干扰。
图中黄色端子线为Video视频端子线。
3、S端子输入/输出：——01年以后的电视带S端子输入，投影仪也带S端子最早是为了S-VHS录像机而开发的。
S端子和复合端子不同的是将亮度和色度信号分开传输，降低了他们之间的干扰，因此可以或者大约450线的清晰度和更好的色纯度。
现在的DVD机上也都标配了S 端子！S端子采用的是独有的四针插头（正式名称是mini-DIN连接头）。
在使用时一定要搞清楚插入的方向和位置，如果使蛮力瞎插，会弄弯针头，造成插头损坏。
4、Component色差视频端子——分量输入/输出：分量端子也叫色差端子，一般利用3根信号线分别传送亮色和两路色差信号。
S端子更高。
分量端子与前面的端子有一个很大的不同就是可以接受逐行扫描信号，而前面几种只可以接受隔行扫描信号。
视频输出端口介绍 (HDMI 、DVI 、VGA 、RGB 、分量、S 端子、USB 接口)1.S 端子标准S 端子音频复合视频S 端子色差常规连接示意图S 端子（S-Video ）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。
常见的S 端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y 与色度信号C 的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。
一般DVD 或VCD 、TV 、PC 都具备S 端子输出功能，投影机可通过专用的S 端子线与这些设备的相应端子连接进行视频输入。
标准S 端子连接线显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。
VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。
VGA端子也叫D-Sub接口。
VGA 接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。
VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。
VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。
很多投影机上还有BGA输出接口，用于视频的转接输出。
3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。

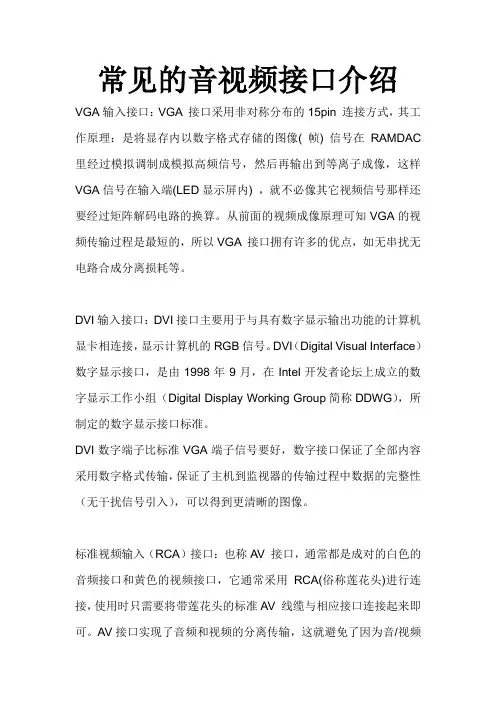

常见的音视频接口介绍VGA输入接口：VGA 接口采用非对称分布的15pin 连接方式，其工作原理：是将显存内以数字格式存储的图像( 帧) 信号在RAMDAC 里经过模拟调制成模拟高频信号，然后再输出到等离子成像，这样VGA信号在输入端(LED显示屏内) ，就不必像其它视频信号那样还要经过矩阵解码电路的换算。
从前面的视频成像原理可知VGA的视频传输过程是最短的，所以VGA 接口拥有许多的优点，如无串扰无电路合成分离损耗等。
DVI输入接口：DVI接口主要用于与具有数字显示输出功能的计算机显卡相连接，显示计算机的RGB信号。
DVI（Digital Visual Interface）数字显示接口，是由1998年9月，在Intel开发者论坛上成立的数字显示工作小组（Digital Display Working Group简称DDWG），所制定的数字显示接口标准。
DVI数字端子比标准VGA端子信号要好，数字接口保证了全部内容采用数字格式传输，保证了主机到监视器的传输过程中数据的完整性（无干扰信号引入），可以得到更清晰的图像。
标准视频输入（RCA）接口：也称AV 接口，通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准AV 线缆与相应接口连接起来即可。
AV接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV 接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。
AV还具有一定生命力，但由于它本身Y/C 混合这一不可克服的缺点因此无法在一些追求视觉极限的场合中使用。
S视频输入：S-Video具体英文全称叫Separate Video，为了达到更好的视频效果，人们开始探求一种更快捷优秀清晰度更高的视频传输方式，这就是当前如日中天的S-Video(也称二分量视频接口)，Separate Video 的意义就是将Video 信号分开传送，也就是在AV 接口的基础上将色度信号C 和亮度信号Y进行分离，再分别以不同的通道进行传输，它出现并发展于上世纪90年代后期通常采用标准的4芯(不含音效) 或者扩展的7芯( 含音效)。
各类音视频接口的区别（转自网络)随着视频清晰度的不断提升，这也促使我们对高清视频产生了浓厚的兴趣，而如果要达到某些清晰度的视频就需要配备相应的接口才能完全发挥其画质。
所以说视频接口的发展是实现高清的前提，从早期最常见且最古老的有线TV输入到如今最尖端的HDMI数字高清接口，前前后后真是诞生了不少接口。
从现在电视机背后的接口也能看出这点，背后密密麻麻且繁琐的接口让人第一眼看过去有点晕的感觉。
现在，就将这些接口的名称与作用做一个全面解析，希望能对选购电视时为接口而烦恼的朋友起到帮助。
一、TV接口TV输入接口TV接口又称RF射频输入，毫无疑问，这是在电视机上最早出现的接口。
TV接口的成像原理是将视频信号(C vbs)和音频信号(Audio)相混合编码后输出，然后在显示设备内部进行一系列分离/ 解码的过程输出成像。
由于需要较多步骤进行视频、音视频混合编码，所以会导致信号互相干扰，所以它的画质输出质量是所有接口中最差的。
二、AV接口AV接口又称RCA，可以算是TV的改进型接口，外观方面有了很大不同。
分为了3条线，分别为：音频接口（红色与白色线，组成左右声道）和视频接口（黄色)复合端子。
复合视频端子也叫AV端子或者Video端子，是目前最普遍的一种视频接口，几乎所有的电视机、影碟机类产品都有这个接口。
它是声、画分离的视频端子，一般由三个独立的RCA插头(又叫梅花接口RCA端子)组成的，其中的V接口连接混合视频信号，为黄色插口；L接口连接左声道声音信号，为白色插口；R接口连接右声道声音信号，为红色插口。
它是一种混合视频信号，没有经过RF射频信号那些调制、放大、检波、解调等过程，信号保真度相对较好。
图像品质影响受使用的线材影响大，分辨率一般可达350-450线，不过由于它是模拟接口，当用于数字显示设备时，需要一个模拟转数字的过程，会损失不少信噪比，所以一般数字显示设备不建议使用。
AV输入接口与AV线由于AV输出仍然是将亮度与色度混合的视频信号，所以依旧需要显示设备进行亮度和色彩分离，并且解码才能成像。
hdmi接口标准定义HDMI接口标准定义HDMI（全称High-Definition Multimedia Interface，即高清多媒体接口），是一种数字化音视频传输接口标准，广泛应用于高清电视、投影仪等多媒体设备中。
下面将列举相关的定义，并阐述理由及推荐书籍。
HDMI接口的定义•HDMI接口是一种数字化音视频传输接口，使用单一线缆传输音频、视频信号以及其他数据。
•HDMI接口支持高质量的高清视频传输，同时还能传输多声道高品质音频信号。
HDMI接口的特点•传输质量高：HDMI接口采用数字传输，能保证音视频信号的高质量传输，避免了模拟信号传输中可能存在的损失。
•简化连接：HDMI接口通过一条线缆即可传输音频、视频信号以及其他数据，减少了设备之间的连接线数量，使布线更加简洁。
•高清传输：HDMI接口支持高清视频传输，能满足用户对高清画质的需求。
•多声道音频支持：HDMI接口支持多声道音频传输，使用户能够享受到更加真实的音频效果。
HDMI接口的应用•家庭影院系统：HDMI接口广泛应用于家庭影院系统中，实现高清电视、投影仪等设备的连接，提供沉浸式的视听体验。
•游戏主机：众多游戏主机使用HDMI接口进行音视频输出，确保游戏画质的清晰度和流畅度。
•电视盒子：HDMI接口也是电视盒子连接电视的常用接口，通过HDMI接口传输高清的电视节目和流媒体内容。
•电脑显示器：很多电脑显示器也支持HDMI接口，用户可以通过HDMI接口将电脑的画面传输到显示器上。
书籍推荐《HDMI Complete Guide》•作者：Wade Arnold•简介：这本指南详细介绍了HDMI接口的深入知识，包括接口的不同版本、传输协议、信号类型等内容。
书中还提供了大量的示意图和实例，帮助读者更好地理解HDMI接口的工作原理和应用场景。
《HDMI Handbook: High-Definition Multimedia Interface》•作者：Benjamin Abbott•简介：这本手册是HDMI接口的权威参考书之一，涵盖了HDMI接口的历史、技术规范、连接方式以及相关设备的选择和配置等方面的内容。
