音视频系统接口介绍

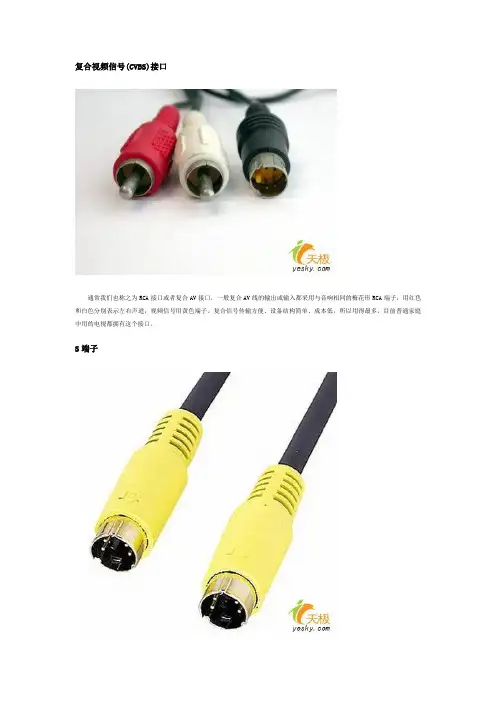

复合视频信号(CVBS)接口通常我们也称之为RCA接口或者复合AV接口，一般复合AV线的输出或输入都采用与音响相同的梅花形RCA端子，用红色和白色分别表示左右声道，视频信号用黄色端子。

复合信号传输方便、设备结构简单、成本低，所以用得最多，目前普通家庭中用的电视都拥有这个接口。

S端子S端子也是非常常见的接口，其全称是Separate Video，也称为SUPER VIDEO。

S指的是“SEPARATE（分离）”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。

S端子实际上是一种五芯接口，由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成,是目前应用最普遍的视频接口之一。

D视频端子这种端子由于外形接近英文字母“D”因而得名，通过数字方式传输视频信号，直接输入到具备D视频接收端子的视频显示设备，避免了通过模拟视频信号传输方式传输信号的过程中的数字-模拟的转换过程，因而更能提升数字视频还原质量。

D端子目前分为D1、D2、D3、D4、D5共5种分别对应480i/480p/1080i/720p/1080p视频信号，其中D5最高，但目前应用在电视方面最高的还是D4。

色差分量接口色差分量为逐行和隔行显示，其中YCbCr表示的是隔行，而YPbPr表示则是逐行，如果电视只有YCbCr分量端子的话，则说明电视不能支持逐行分量，而用YPbPr分量端子的话，便说明同时支持逐行和隔行2种分量。

相比过去的AV和S端子，色差是将信号分为红、绿、蓝三种基色来输入的。

透过色差端子，可以输入多种等级讯号，从最基本的480i到480p，甚至720p、1080i等等。

由于现在数字电视节目并不是很多，模拟电视节目仍然是我们现在的主流节目，所以我们看到现在的平板电视大都提供有兼容目前模拟电视的接口，这当中包括以下几种主要的接口。

RF接口RF接口是传统的电视接口，我们现在所用的普通有线电视接口就是它，RFV接口的成像原理是将视频信号(CVBS)和音频信号(Audio)相混合编码后输出，由于需要较多步骤进行视频、音视频混合编码，所以会导致信号互相干扰，所以它的画质输出质量较差。

音视频常见接口视频接口：1、HDMI—高清接口、数字接口、可传音频最长可以传输30米，建议在7.5米以内。

高清晰度多媒体接口(英文：High Defini tion Multimedia In terface ，HDMI)是一种数字化视频/音频接口技术，最高数据传输速度为5Gbps。

为家庭影音常用接口。

2002年12月9日正式发布了HDMI 1.0版标准，目前为1.4a版。

2、DVI—高清接口、模拟/数字接口、不可传音频5M以内DV( Digital Visual In terface)，即数字视频接口。

它是1999 年由DDWG( Digital Display Worki ng Group，数字显示工作组)推出的接口标准。

DVI-D只能接收数字信号DVI-I可同时兼容模拟和数字信号DVf-l (DVI Digital & Analog) Single Link 单逋道DVI-I DVM (DVI Digital & Analog)Dua^Link 双通DVI~| DVI^D (DVI Digital) Single Link 单通道DVI-DDVID (pvrOigitaQ Dual Link 双通道DVI-0SuperVGA, HDl5d Analog only 模拟接口VGA3、AV—标清接口、模拟接口AV接口又称(RCA算是出现比较早的一种接口，它由红、白、黄三种颜色的线组成，其中黄线为视频传输线，红色和白色则是负责左右声道的声音传输。

syv 75-5是300米?4、S-Video —标清接口、模拟接口无信号衰减最大长度是 1.8M全称是Separate Video，也称为SUPER VIDEO。

只是一种增强型AV 端子。

S端子也是非常常见的接口，其全称是Separate Video，也称为SUPER VIDEO S指的是“ SEPARAT分离）”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。

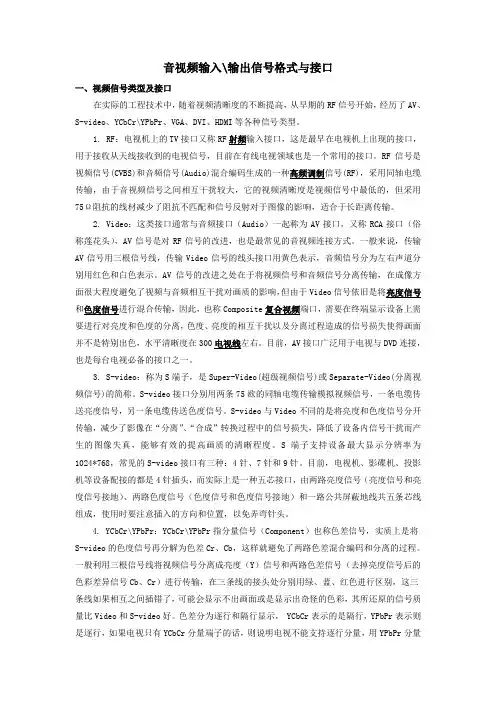

音视频输入\输出信号格式与接口一、视频信号类型及接口在实际的工程技术中，随着视频清晰度的不断提高，从早期的RF信号开始，经历了AV、S-video、YCbCr\YPbPr、VGA、DVI、HDMI等各种信号类型。

1. RF：电视机上的TV接口又称RF射频输入接口，这是最早在电视机上出现的接口，用于接收从天线接收到的电视信号，目前在有线电视领域也是一个常用的接口。

RF信号是视频信号(CVBS)和音频信号(Audio)混合编码生成的一种高频调制信号(RF)，采用同轴电缆传输，由于音视频信号之间相互干扰较大，它的视频清晰度是视频信号中最低的，但采用75Ω阻抗的线材减少了阻抗不匹配和信号反射对于图像的影响，适合于长距离传输。

2. Video：这类接口通常与音频接口（Audio）一起称为AV接口，又称RCA接口（俗称莲花头），AV信号是对RF信号的改进，也是最常见的音视频连接方式。

一般来说，传输AV信号用三根信号线，传输Video信号的线头接口用黄色表示，音频信号分为左右声道分别用红色和白色表示。

AV信号的改进之处在于将视频信号和音频信号分离传输，在成像方面很大程度避免了视频与音频相互干扰对画质的影响，但由于Video信号依旧是将亮度信号和色度信号进行混合传输，因此，也称Composite复合视频端口，需要在终端显示设备上需要进行对亮度和色度的分离，色度、亮度的相互干扰以及分离过程造成的信号损失使得画面并不是特别出色，水平清晰度在300电视线左右。

目前，AV接口广泛用于电视与DVD连接，也是每台电视必备的接口之一。

3. S-video：称为S端子，是Super-Video(超级视频信号)或Separate-Video(分离视频信号)的简称。

S-video接口分别用两条75欧的同轴电缆传输模拟视频信号，一条电缆传送亮度信号，另一条电缆传送色度信号。

S-video与Video不同的是将亮度和色度信号分开传输，减少了影像在“分离”、“合成”转换过程中的信号损失，降低了设备内信号干扰而产生的图像失真，能够有效的提高画质的清晰程度。

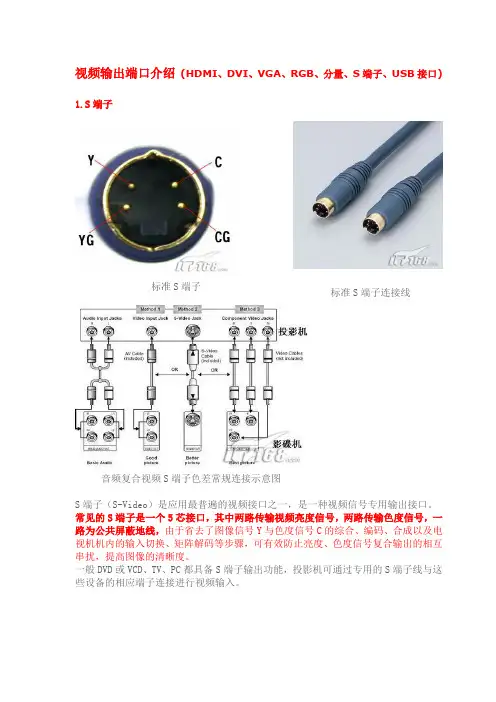

视频输出端口介绍 (HDMI 、DVI 、VGA 、RGB 、分量、S 端子、USB 接口)1.S 端子标准S 端子音频复合视频S 端子色差常规连接示意图S 端子（S-Video ）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。

常见的S 端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y 与色度信号C 的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。

一般DVD 或VCD 、TV 、PC 都具备S 端子输出功能，投影机可通过专用的S 端子线与这些设备的相应端子连接进行视频输入。

标准S 端子连接线显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。

VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。

VGA端子也叫D-Sub接口。

VGA 接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。

VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。

VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。

很多投影机上还有BGA输出接口，用于视频的转接输出。

3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。

现代音视频系统常用传输信号及接口详解WAREB Co. LTD资料在音视频系统中，各种设备根据其不同的功能特点，配置了不同的电子信号传输接口。

各种不同信号大致分为：视频信号、音频信号、网络数据信号、控制信号等。

按其信号类别也可分为模拟信号和数字信号。

下面让我们来认识一下各种接口的特点和用途，这是系统配接设计、安装、调试、应用等各方面工作必备的基础知识。

一、音频信号1.Φ3.5mm立体声Mini JackMini Jack 是指微型Jack模拟音频接口，一般设备采用Φ3.5mm立体声接口，也就是常说的小三芯插口。

上述Φ3.5mm立体声Mini Jack接口是常用的一种，还有2芯（非立体声塞孔）和Φ2.5mm等规格接口。

2. 6.5mm Jack6.5mm Jack分为立体声插口和非立体声插口，也就是我们常说的大三芯和大二芯。

它们在音频设备中是很常用的。

3.RCARCA模拟音频接口，就是我们常说的莲花头，是一种较为普遍使用的音频信号连接方式。

每一根RCA接口传输一个声道的音频信号，也就是说立体声需要两条RCA接口线来完成传输，一般情况左声道用白色或蓝色来标识，右声道用红色标识。

多声道音频则需要使用对应数目的传输线来传输。

4.TRSTRS用来完成模拟音频信号的平衡传输。

TRS三个字母分别表示tip、ring、sleeve三个触点。

它同时具有耐磨耐用、高信噪比、抗干扰能力强等优点。

连接器可用大三芯或三只莲花头来实现。

5.XLRXLR也就是我们常见的三针卡农头，属模拟信号传输，最常见的用于连接麦克风、乐器等设备的信号连接。

卡侬头装有锁定装置，具有连接牢靠不易脱落的特点。

XLR根据设备线路的不同可平衡传输也可以非平衡传输。

6.蝴蝶夹蝴蝶夹多用于功率较低的有源音箱设备。

具有安装、拆卸方便的特点。

蝴蝶夹的每2根连线传输一个音频信号，所以一个立体声信号传输需要2对蝴蝶夹来连接。

通常2根连线的接线夹用红黑两种颜色标注。

常见的音视频接口介绍VGA输入接口：VGA 接口采用非对称分布的15pin 连接方式，其工作原理：是将显存内以数字格式存储的图像( 帧) 信号在RAMDAC 里经过模拟调制成模拟高频信号，然后再输出到等离子成像，这样VGA信号在输入端(LED显示屏内) ，就不必像其它视频信号那样还要经过矩阵解码电路的换算。

从前面的视频成像原理可知VGA的视频传输过程是最短的，所以VGA 接口拥有许多的优点，如无串扰无电路合成分离损耗等。

DVI输入接口：DVI接口主要用于与具有数字显示输出功能的计算机显卡相连接，显示计算机的RGB信号。

DVI（Digital Visual Interface）数字显示接口，是由1998年9月，在Intel开发者论坛上成立的数字显示工作小组（Digital Display Working Group简称DDWG），所制定的数字显示接口标准。

DVI数字端子比标准VGA端子信号要好，数字接口保证了全部内容采用数字格式传输，保证了主机到监视器的传输过程中数据的完整性（无干扰信号引入），可以得到更清晰的图像。

标准视频输入（RCA）接口：也称AV 接口，通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准AV 线缆与相应接口连接起来即可。

AV接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV 接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。

AV还具有一定生命力，但由于它本身Y/C 混合这一不可克服的缺点因此无法在一些追求视觉极限的场合中使用。

S视频输入：S-Video具体英文全称叫Separate Video，为了达到更好的视频效果，人们开始探求一种更快捷优秀清晰度更高的视频传输方式，这就是当前如日中天的S-Video(也称二分量视频接口)，Separate Video 的意义就是将Video 信号分开传送，也就是在AV 接口的基础上将色度信号C 和亮度信号Y进行分离，再分别以不同的通道进行传输，它出现并发展于上世纪90年代后期通常采用标准的4芯(不含音效) 或者扩展的7芯( 含音效)。

VGA、DVI接口、AV端子、S端子、、YPbPr接口、YCbCr接口、HDMI接口USB 接口VGA输入接口：VGA 接口采用非对称分布的15pin 连接方式，其工作原理：是将显存内以数字格式存储的图像( 帧) 信号在RAMDAC 里经过模拟调制成模拟高频信号，然后再输出到等离子成像，这样VGA信号在输入端(LED显示屏内) ，就不必像其它视频信号那样还要经过矩阵解码电路的换算。

从前面的视频成像原理可知VGA的视频传输过程是最短的，所以VGA 接口拥有许多的优点，如无串扰无电路合成分离损耗等。

YPbPr接口:DVI输入接口：DVI接口主要用于与具有数字显示输出功能的计算机显卡相连接，显示计算机的RGB信号。

DVI（Digital Visual Interface）数字显示接口，是由1998年9月，在Intel开发者论坛上成立的数字显示工作小组（Digital Display Working Group简称DDWG），所制定的数字显示接口标准。

DVI数字端子比标准VGA端子信号要好，数字接口保证了全部内容采用数字格式传输，保证了主机到监视器的传输过程中数据的完整性（无干扰信号引入），可以得到更清晰的图像。

标准视频输入（RCA）接口：也称AV 接口，通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准AV 线缆与相应接口连接起来即可。

AV接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV 接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。

AV还具有一定生命力，但由于它本身Y/C混合这一不可克服的缺点因此无法在一些追求视觉极限的场合中使用。

各类音视频接口的区别（转自网络)随着视频清晰度的不断提升，这也促使我们对高清视频产生了浓厚的兴趣，而如果要达到某些清晰度的视频就需要配备相应的接口才能完全发挥其画质。

所以说视频接口的发展是实现高清的前提，从早期最常见且最古老的有线TV输入到如今最尖端的HDMI数字高清接口，前前后后真是诞生了不少接口。

从现在电视机背后的接口也能看出这点，背后密密麻麻且繁琐的接口让人第一眼看过去有点晕的感觉。

现在，就将这些接口的名称与作用做一个全面解析，希望能对选购电视时为接口而烦恼的朋友起到帮助。

一、TV接口TV输入接口TV接口又称RF射频输入，毫无疑问，这是在电视机上最早出现的接口。

TV接口的成像原理是将视频信号(C vbs)和音频信号(Audio)相混合编码后输出，然后在显示设备内部进行一系列分离/ 解码的过程输出成像。

由于需要较多步骤进行视频、音视频混合编码，所以会导致信号互相干扰，所以它的画质输出质量是所有接口中最差的。

二、AV接口AV接口又称RCA，可以算是TV的改进型接口，外观方面有了很大不同。

分为了3条线，分别为：音频接口（红色与白色线，组成左右声道）和视频接口（黄色)复合端子。

复合视频端子也叫AV端子或者Video端子，是目前最普遍的一种视频接口，几乎所有的电视机、影碟机类产品都有这个接口。

它是声、画分离的视频端子，一般由三个独立的RCA插头(又叫梅花接口RCA端子)组成的，其中的V接口连接混合视频信号，为黄色插口；L接口连接左声道声音信号，为白色插口；R接口连接右声道声音信号，为红色插口。

它是一种混合视频信号，没有经过RF射频信号那些调制、放大、检波、解调等过程，信号保真度相对较好。

图像品质影响受使用的线材影响大，分辨率一般可达350-450线，不过由于它是模拟接口，当用于数字显示设备时，需要一个模拟转数字的过程，会损失不少信噪比，所以一般数字显示设备不建议使用。

AV输入接口与AV线由于AV输出仍然是将亮度与色度混合的视频信号，所以依旧需要显示设备进行亮度和色彩分离，并且解码才能成像。
