在这个例子中我们将设计一个复消色差望远物镜。
目标是获得更好地消色差校正。
背景因为透镜的折射率随波长的变化而变化，跟太阳光一样，是多个不同波长的叠加，并不全部聚焦于同一个点。
因此，单一透镜不会清晰显示恒星的图像。
实际上，图像如果太糟糕会导致完全不能使用。

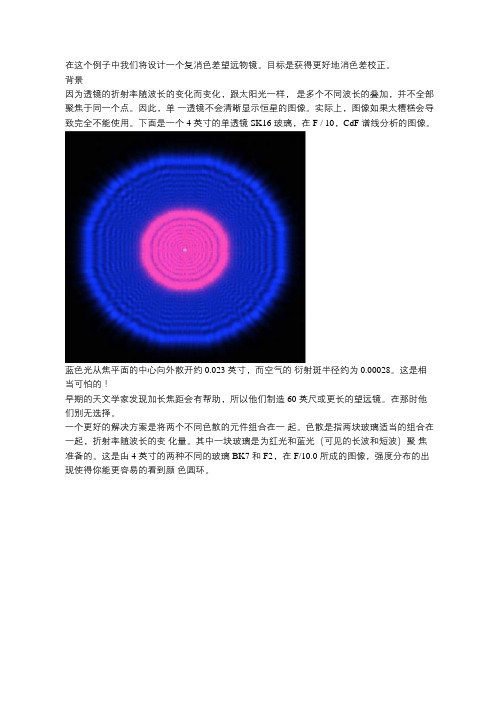

下面是一个 4 英寸的单透镜 SK16 玻璃，在 F / 10，CdF 谱线分析的图像。
蓝色光从焦平面的中心向外散开约 0.023 英寸，而空气的衍射斑半径约为 0.00028。
这是相当可怕的！早期的天文学家发现加长焦距会有帮助，所以他们制造 60 英尺或更长的望远镜。
在那时他们别无选择。
一个更好的解决方案是将两个不同色散的元件组合在一起。
色散是指两块玻璃适当的组合在一起，折射率随波长的变化量。
其中一块玻璃是为红光和蓝光（可见的长波和短波）聚焦准备的。
这是由 4 英寸的两种不同的玻璃 BK7 和 F2，在 F/10.0 所成的图像，强度分布的出现使得你能更容易的看到颜色圆环。
在这个图像中图像模糊变暗超过约 0.002 英寸，比单透镜好 20 倍，但是仍不够好，有一个明显的紫色圆环。
如果你想自己运行这个镜头，SYNOPSYS™中的输入代码如下所示。
复制粘贴这个镜头文件到 MACro 编辑器（输入 EE 打开它），运行宏，检查镜头列表（SPEC）。
然后在命令窗口输入人工智能语句：PLOT BACK FOR WAVL = .4 TO .8In the Command Window. You get a plot that shows how the back focus position varies withwavelength.得到一个后焦点位置随波长变化的曲线图。
你可以看到红光和蓝光几乎聚焦在相同的地方，但是靠近中心的绿光比它们聚焦得更靠近镜头。
我们设计复消色差物镜的目标正是要改正这个缺点。
复消色差透镜在 Rutten 和 van Venrooij 的书《 Telescope Optics 》中给出了一个简单的描述。
两个透镜消除色差的方法引言透镜是一种常见的光学元件，广泛应用于相机、望远镜等设备中。
然而，由于透镜折射率随光波长的变化而变化，常常会引起色差问题，即不同波长的光通过透镜后会发生不同程度的偏折，导致图像模糊、色彩失真等。
为解决这一问题，科学家们提出了多种方法来消除色差。
本文将介绍两个常用的透镜消除色差的方法。
方法一：双透镜组合1.理论基础双透镜组合是一种常见的消除色差的方法，它利用两个不同材质的透镜组合来抵消色差的效应。
其中，正透镜用于纠正蓝光的散焦问题，负透镜则用于纠正红光的散焦问题。
通过精确控制透镜的形状、曲率和材质，可以实现对不同波长光的精确调节，从而消除色差。
2.工艺实现为了实现双透镜组合消除色差的效果，需要严格控制透镜的制造工艺和参数。
首先，需要选择合适的透镜材料，例如，对于正透镜可以选择具有较高折射率的材料，而对于负透镜则需要选择具有较低折射率的材料。
其次，需要精确切削透镜的形状和曲率，以使得两个透镜之间的光程差能够达到理想的消色差效果。
最后，需要进行光学涂层处理，以减少透镜表面反射和散射，提高光的透过率和清晰度。
3.应用领域双透镜组合消色差的方法广泛应用于摄影镜头、望远镜、显微镜等光学仪器中。
通过精确的透镜设计和制造工艺，可以大大提升图像的清晰度和色彩还原能力，使得用户能够获得更加真实、细致的观测体验。
方法二：折光棱镜1.理论基础折光棱镜是一种利用透镜形状和材质的差异来消除色差的方法。
它通过将入射光分成不同波长的光线，并使它们以不同的路径通过透镜，从而达到消除色差的效果。
折光棱镜可以根据光的折射率差异将不同波长的光线分离出来，使得它们被分别聚焦在不同位置上，从而消除色差。
2.工艺实现为了实现折光棱镜消除色差的效果，需要进行精确的透镜设计和制造。
首先，需要选择合适的透镜材料，以使得不同波长的光在透镜中的折射率差异达到理想的效果。
其次，需要设计适当的透镜形状和曲率，以使得不同波长的光线在透镜内部按照所需的路径进行折射。

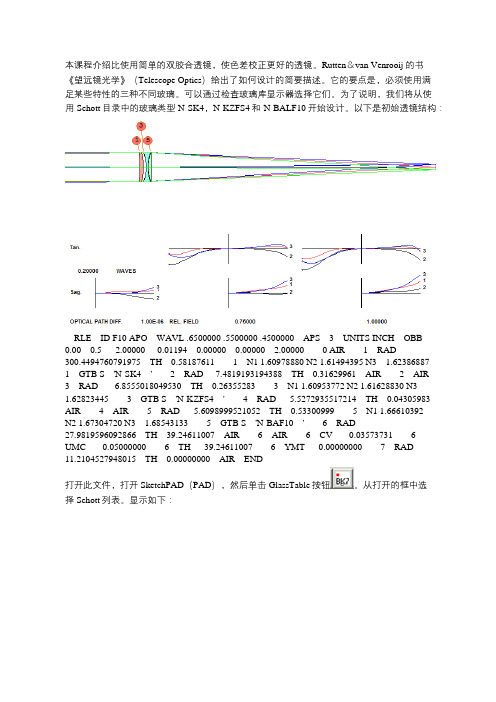

本课程介绍比使用简单的双胶合透镜，使色差校正更好的透镜。
Rutten＆van Venrooij的书《望远镜光学》（Telescope Optics）给出了如何设计的简要描述。

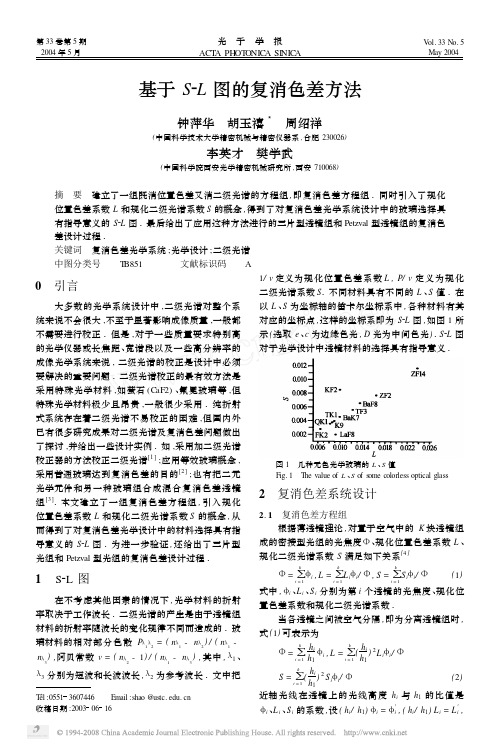

它的要点是，必须使用满足某些特性的三种不同玻璃。
可以通过检查玻璃库显示器选择它们。
为了说明，我们将从使用Schott目录中的玻璃类型N-SK4，N-KZFS4和N-BALF10开始设计。
以下是初始透镜结构：RLE ID F10 APO WAVL .6500000 .5500000 .4500000 APS 3 UNITS INCH OBB 0.00 0.5 2.00000 -0.01194 0.00000 0.00000 2.00000 0 AIR 1 RAD -300.4494760791975 TH 0.58187611 1 N1 1.60978880 N2 1.61494395 N3 1.62386887 1 GTB S 'N-SK4 ' 2 RAD -7.4819193194388 TH 0.31629961 AIR 2 AIR 3 RAD -6.8555018049530 TH 0.26355283 3 N1 1.60953772 N2 1.61628830 N31.62823445 3 GTB S 'N-KZFS4 ' 4 RAD 5.5272935517214 TH 0.04305983 AIR 4 AIR 5 RAD 5.6098999521052 TH 0.53300999 5 N1 1.66610392N2 1.67304720 N3 1.68543133 5 GTB S 'N-BAF10 ' 6 RAD -27.9819596092866 TH 39.24611007 AIR 6 AIR 6 CV -0.03573731 6 UMC -0.05000000 6 TH 39.24611007 6 YMT 0.00000000 7 RAD -11.2104527948015 TH 0.00000000 AIR END打开此文件，打开SketchPAD（PAD），然后单击GlassTable按钮。
