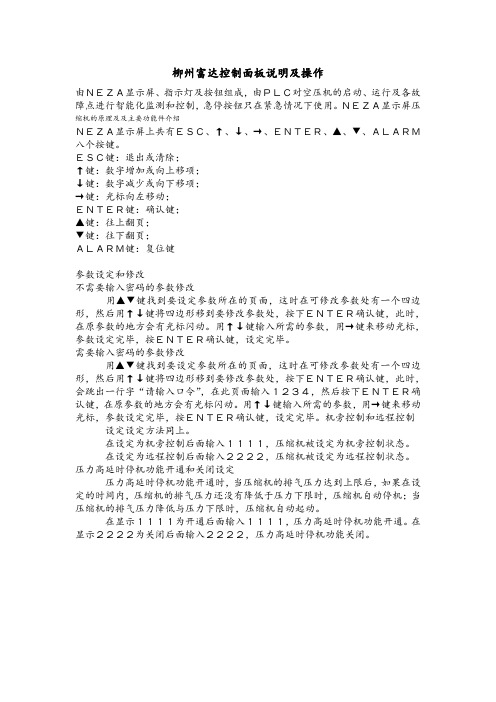

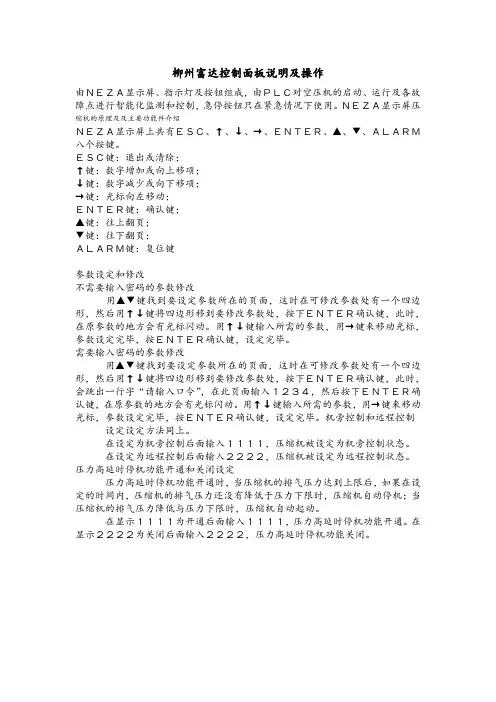

柳州富达控制面板说明及操作由ＮＥＺＡ显示屏、指示灯及按钮组成，由ＰＬＣ对空压机的启动、运行及各故障点进行智能化监测和控制，急停按钮只在紧急情况下使用。
ＮＥＺＡ显示屏压缩机的原理及及主要功能件介绍ＮＥＺＡ显示屏上共有ＥＳＣ、↑、↓、→、ＥＮＴＥＲ、▲、▼、ＡＬＡＲＭ八个按键。
ＥＳＣ键：退出或清除；↑键：数字增加或向上移项；↓键：数字减少或向下移项；→键：光标向左移动；ＥＮＴＥＲ键：确认键；▲键：往上翻页；▼键：往下翻页；ＡＬＡＲＭ键：复位键参数设定和修改不需要输入密码的参数修改用▲▼键找到要设定参数所在的页面，这时在可修改参数处有一个四边形，然后用↑↓键将四边形移到要修改参数处，按下ＥＮＴＥＲ确认键，此时，在原参数的地方会有光标闪动。
用↑↓键输入所需的参数，用→键来移动光标，参数设定完毕，按ＥＮＴＥＲ确认键，设定完毕。
需要输入密码的参数修改用▲▼键找到要设定参数所在的页面，这时在可修改参数处有一个四边形，然后用↑↓键将四边形移到要修改参数处，按下ＥＮＴＥＲ确认键，此时，会跳出一行字“请输入口令”，在此页面输入１２３４，然后按下ＥＮＴＥＲ确认键，在原参数的地方会有光标闪动。
用↑↓键输入所需的参数，用→键来移动光标，参数设定完毕，按ＥＮＴＥＲ确认键，设定完毕。
机旁控制和远程控制设定设定方法同上。
在设定为机旁控制后面输入１１１１，压缩机被设定为机旁控制状态。
在设定为远程控制后面输入２２２２，压缩机被设定为远程控制状态。
压力高延时停机功能开通和关闭设定压力高延时停机功能开通时，当压缩机的排气压力达到上限后，如果在设定的时间内，压缩机的排气压力还没有降低于压力下限时，压缩机自动停机；当压缩机的排气压力降低与压力下限时，压缩机自动起动。
在显示１１１１为开通后面输入１１１１，压力高延时停机功能开通。
在显示２２２２为关闭后面输入２２２２，压力高延时停机功能关闭。

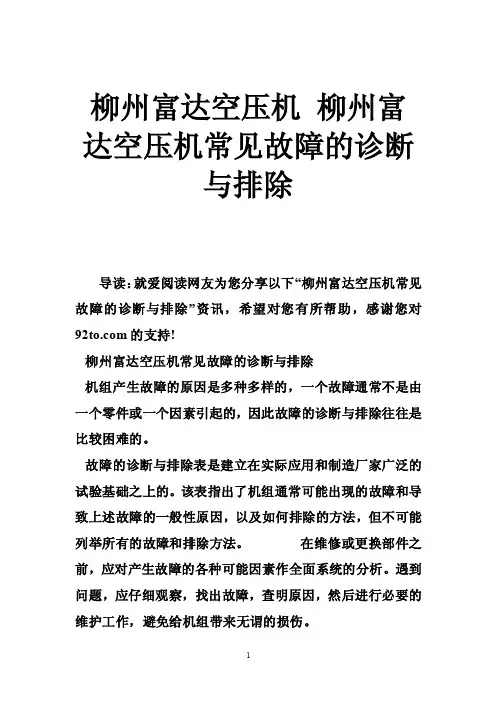

柳州富达空压机柳州富达空压机常见故障的诊断与排除导读：就爱阅读网友为您分享以下“柳州富达空压机常见故障的诊断与排除”资讯，希望对您有所帮助，感谢您对的支持!柳州富达空压机常见故障的诊断与排除机组产生故障的原因是多种多样的，一个故障通常不是由一个零件或一个因素引起的，因此故障的诊断与排除往往是比较困难的。
故障的诊断与排除表是建立在实际应用和制造厂家广泛的试验基础之上的。
该表指出了机组通常可能出现的故障和导致上述故障的一般性原因，以及如何排除的方法，但不可能列举所有的故障和排除方法。
在维修或更换部件之前，应对产生故障的各种可能因素作全面系统的分析。
遇到问题，应仔细观察，找出故障，查明原因，然后进行必要的维护工作，避免给机组带来无谓的损伤。
以下几点需要牢记：a. 检查电线是否松落；b. 检查是否有损坏的管路；c. 检查是否有因为过热或电路短路而产生的部件损伤（一般伴有变色或焦味）。
按推荐的方法检查后，如果故障仍无法排除，请就近向柳州富达公司代理商或者直接向柳州富达公司售后服务部咨询。
无法启动故障现象及可能原因故障排除方法电源未接通；闭合上电源开关以接通电源。
控制回路保险丝熔断；更换保险丝，找出原因并加以解决。
排气温度过高引起高温停机根据“排气温度过高或注油温度过高”章节解决，然后重新启动压缩机。
热过载继电器断开；纠正过载原因，重新设定热过载电器。
电压过低；请电力部门检查输入电压，并与电机端电压比较。
以此检查电压过低的原因。
电源故障；检查供电部分。
接线松动；检查所有接线端点，并将其紧固。
温度传感器故障；检查传感器，并与专业人员联系维修事项。
变压器故障；检查变压器次级电压。
非预期停机故障现象及可能原因故障排除方法排气温度过高；根据“排气温度或油注温度过高”部分内容处理。
然后重新启动机器。
电源故障；检查供电部分。
高温开关故障；与作业维修人员联系。
接线松动；检查所有接线端点，并将其紧固。
热过载继电器断开故障现象及可能原因故障排除方法排气压力过高；将卸载压力设低一点。
