ZW空压机中文操作手册

无油静音空气压缩机Oil Free Air Compressor使用说明书InstructionsISO9001:2000上海岱洛工贸有限公司注意：在安装调试，操作使用或保养维护本机前，请务必详阅此说明书！特别提醒：1．本产品为无油空气压缩机，用户切勿添加任何润滑油！2．请定期排净储气罐和过滤减压阀水杯中的水分，建议3天左右排一次！非常感谢您选择使用本公司生产的DYNAIR大圣牌无油低噪音空压机！它是本公司采用美国先进压缩机技术精心研制的多用途节能型机电一体化产品。

真正具有噪音低，体积小，造型美观，耗电省，维护简单以及安全耐用等优点。

可广泛使用于医疗器械，分析仪器，教学科研，国防，环保，轻工，食品加工，制药机械，日常生活等领域，是各种器械配套的理想气源，是性能优良的进口替代产品。

一、安全须知以下所列出的是使用大圣牌医用无油空气压缩机时需遵守的的安全注意事项。

使用前请仔细通读，阅读后妥善保存。

使用时必须绝对遵守安全事项，以防火灾、触电、人身伤害及其它事故。

1、保持工作场所清洁：杂乱无章容易导致事故发生。

2、注意工作场所环境：空压机不可任其风吹雨打，勿在潮湿和阴暗的地方工作，勿在存放易燃易爆液体气体和多灰尘的地方工作。

3、谨防触电：在使用空压机时，请不要让身体触及接地物品（如导管、暖气管、电冰箱等）。

4、外人/孩童勿近：不让孩童与作业无关的人员靠近空压机，以孩伤害、触电。

5、妥善保管机器：不使用的空压机，应放掉储气罐内的空气与污水，存放于干燥的环境中。

6、勿强迫使用机器：按照空压机上的标定的电压、速率或负载操作，效果会更佳更安全。

（连续运转时间不超过一小时，否则会影响使用寿命）7、保护电缆：不得扯拉电缆从电源拔出插头，电缆应远离热源和油液，并避免与锐利的物体接触。

8、妥善保养机器：应根据使用情况及时清洗滤清器，定期检查附件、电缆线，损坏立即更换。

应保持机器清洁干爽不沾油污，这样才能充分发挥性能。

9、及时切断电源：下班不使用时，养成及时切断电源的习惯。

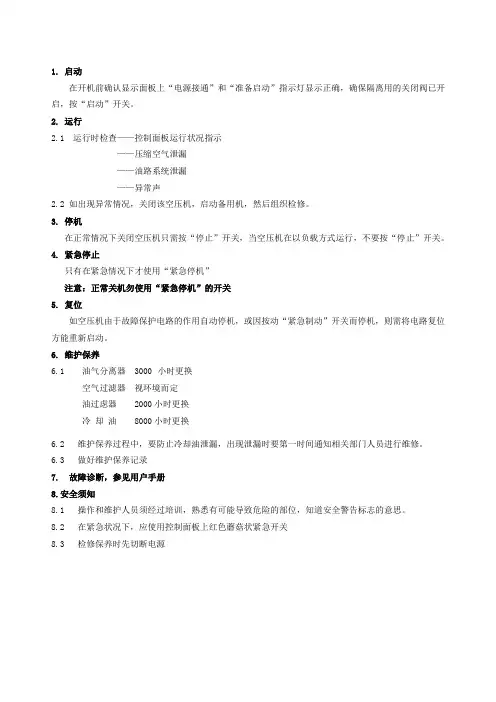

1. 启动
在开机前确认显示面板上“电源接通”和“准备启动”指示灯显示正确，确保隔离用的关闭阀已开启，按“启动”开关。

2. 运行
2.1 运行时检查——控制面板运行状况指示
——压缩空气泄漏
——油路系统泄漏
——异常声
2.2 如出现异常情况，关闭该空压机，启动备用机，然后组织检修。

3. 停机
在正常情况下关闭空压机只需按“停止”开关，当空压机在以负载方式运行，不要按“停止”开关。

4. 紧急停止
只有在紧急情况下才使用“紧急停机”
注意：正常关机勿使用“紧急停机”的开关
5. 复位
如空压机由于故障保护电路的作用自动停机，或因按动“紧急制动”开关而停机，则需将电路复位方能重新启动。

6. 维护保养
6.1 油气分离器 3000 小时更换
空气过滤器视环境而定
油过虑器 2000小时更换
冷却油 8000小时更换
6.2 维护保养过程中，要防止冷却油泄漏，出现泄漏时要第一时间通知相关部门人员进行维修。

6.3 做好维护保养记录
7. 故障诊断，参见用户手册
8.安全须知
8.1 操作和维护人员须经过培训，熟悉有可能导致危险的部位，知道安全警告标志的意思。

8.2 在紧急状况下，应使用控制面板上红色蘑菇状紧急开关
8.3 检修保养时先切断电源。

目录1 目的 (3)2 适用范围 (3)3 岗位职责 (3)3.1负责公用工程生产运行 (3)3.2负责班组环保 (3)3.3负责本岗位能源管理 (3)3.4协助设备维护 (3)3.5其它工作 (3)4 设备知识 (4)4.1空压机示意图 (4)4.2主要部件名称 (5)5 岗位知识 (7)5.1岗位劳动防护标准 (7)5.2空压机安全操作规程 (7)5.3岗位清洁标准 (8)5.4岗位记录要求 (8)6 空压机操作过程 (9)6.1智能控制器面板操作说明 (9)6.1.1紧急停机开关 (10)6.1.2“电源通”指示灯（启动箱内） (10)6.1.3“电源”指示灯 (10)6.1.4按钮 (10)6.1.4.1 START（启动按钮） (10)6.1.4.2 UNLOAED STOP（停机按钮）…………………………………………………………………6.1.4.6 ARROWS（箭头按钮） (11)6.1.4.7压力传感器校准（校零） (12)6.2警告 (12)6.3警报（ALARM） (12)6.4 紧急停机 (13)7.0 维护保养 (14)8.0故障排除表 (15)1 目的本手册的目的是对动力车间空冷工段操作岗位予以指导。

2 工适用范围本文件适用于动力车间空冷工段操作岗位。

3 岗位职责3.1负责公用工程生产运行3.1.1根据主生产计划，进行辅助生产作业，保证压缩空气应正常及产品质量的保证；3.1.2配合对能源供应质量出现问题后的检查；3.2负责班组环保3.2.1对班组的废液排放实施监督、管理；3.2.2做好本部门的5S管理工作；3.3负责本岗位能源管理3.3.1实施本岗位生产能源监督、协调及控制；3.3.2执行本工段生产能源管理计划，并对能源管理系统合理应用进行监督；3.3.3对本岗位“跑冒滴漏”的检查、整改；3.3.4监控本部门设备的运行，控制主要设备运行时间；3.3.5对不利于能源节约的动力设备提出调整、改造建议；3.4协助设备维护3.4.1根据安排，合理开停设备，控制主要设备运行时间；3.4.2执行预防性和故障维修，保持设备完好；3.4.3记录维修内容，建立维修档案；3.4.4参与处理辅助设备故障，并参与分析原因，并落实预防措施；3.4.5执行备件、润滑、工具等材料的领用规定；3.5其它工作3.5.1参与每年修定完善辅助工段操作手册；3.5.2配合对新进员工的培训，安全规范实施操作；3.5.3所有从事特殊工种的岗位必须有资格证，并按要求年审、换证工作；3.5.4按员工的日常行为规范执行；3.5.5参与每月组织班会，加强交流和提高；3.5.6完成领导交办的临时工作任务。

空压机的使用手册一、引言空压机作为一种广泛应用于现代工业生产中的设备，具有提供压缩空气的功能。

它广泛应用于各个行业，包括建筑、制造业、化工等等。

本篇文章将为大家提供一个全面的空压机使用手册，以帮助大家更好地理解、操作以及维护空压机。

二、空压机的基本原理1. 压缩空气的生成空压机通过将大气中的空气进行压缩，使其体积减小，压力增加。

这样的过程可以通过一系列的机械装置实现，包括压缩机、冷却器、过滤器等。

压缩空气可用于驱动各种机械设备、工具和控制系统。

2. 压缩空气的质量在使用空压机时，我们需要关注压缩空气的质量。

压缩空气中可能会含有水分、油分、异物等，这些对于一些敏感的设备和工艺会产生不良影响。

我们需要通过适当的过滤设备和处理方法，提高压缩空气的质量。

三、空压机的安全操作1. 了解设备在操作空压机之前，我们需要详细了解设备的工作原理、结构和安全特性。

这包括了解各个控制开关、压力表、冷却器和过滤器的位置和功能，以便我们在操作时可以准确掌握设备的状态及时调整。

2. 操作程序在启动空压机之前，我们需要按照正确的操作程序进行操作。

这包括检查设备的电源、气源和排水系统是否正常，确认各个控制开关的位置是否正确。

在启动设备后，我们需要检查设备是否正常运行，并观察压力表的变化以确保设备工作在正常范围内。

3. 安全操作技巧在操作空压机的过程中，我们需要注意以下安全操作技巧：- 不要将手指、手臂或其他物体伸入运行中的设备内部。

- 避免在压力高的情况下打开设备的排水阀门。

- 当设备需要进行维护或修理时，应首先切断设备的电源，并等待设备冷却。

- 定期清洁设备的过滤器，并定期更换润滑剂等易耗品。

四、空压机的维护保养1. 检查和更换滤芯空压机中的滤芯可以有效地去除压缩空气中的杂质，保证压缩空气的质量。

我们需要定期检查并更换滤芯，以确保设备的正常运行。

2. 清洁冷却器冷却器常常会因为长时间的使用而积累灰尘和脏物，导致散热效果降低。

电动空压机使用说明书1. 产品概述电动空压机是一种高效、低噪音、节能环保的压缩空气设备，适用于各类工业领域，包括制造业、汽车修理、建筑工地等。

本使用说明书将详细介绍电动空压机的安装、操作、维护以及故障排除方法。

2. 安装与调试2.1 安装要点- 在安装前，请确保电动空压机的运输包装完好无损，检查各部件是否完整。

- 选择一个平坦、稳固的地面作为电动空压机的安装基础。

- 请确保安装处通风良好，远离易燃物品和高温环境。

2.2 连接电源- 将电动空压机的电源线插入符合国家标准的电源插座中。

- 检查电压是否与电动空压机所需电压相匹配，避免损坏设备。

2.3 操作前准备- 仔细阅读本使用说明书，并熟悉电动空压机的各个部件和控制面板上的按钮或开关。

- 检查油液是否充足，并按照规定添加或更换润滑油。

- 清洁过滤器，并确保通风系统无障碍。

- 打开排水阀，排除可能存在的空气及水分。

3. 操作指南3.1 启动与关闭- 按下电动空压机控制面板上的启动按钮，设备将开始工作。

启动后，请密切关注设备的运转情况，确保正常运行。

- 停止使用时，按下控制面板上的停机按钮，并等待设备彻底停止运转。

3.2 运行参数调整- 根据实际工作需求，调整电动空压机的运行参数，如压力、流量等。

- 注意设定的参数不要超出设备的承载能力范围，以免造成设备损坏或事故发生。

3.3 维护与保养- 定期清洁电动空压机外壳，以保持设备的整洁干净。

- 注意检查润滑油的数量和质量，确保正常工作。

定期更换润滑油，遵循厂家规定的更换周期。

- 注意设备的散热情况，避免过热造成设备故障。

- 定期检查各个部件的工作状态，如传动装置、过滤器、压缩空气出口等，及时进行维修或更换。

4. 故障排除- 当电动空压机出现故障时，请先确认是否有人员可以进行维修。

若无专业人员，请勿私自拆解设备。

- 针对常见故障，如电源故障、过载保护、压力异常等，可以参考故障排除指南，并按照操作步骤进行修复。

ZW型无油空压机技术操作规程一、概述：本压缩机为配套3200N3/h制氧机的仪表空气压缩机。

本系统由ZW-0.9/7型立式单级水冷活塞机、贮气罐及GWU-0.9/7-B型无热再生空气干燥器组成。

压缩机由主机、冷却分离器、调节系统、电动机等组成：在活塞向下运动时，空气经过过滤器，吸气阀进入气缸，当运动至下止点时，完成吸气过程；在活塞向上运动时，气缸内空气被压缩，当气体被压缩达到排出压力时，排气阀打开，空气排至储气分离器冷却分离后排出。

GWU干燥器根据变压吸附原理，采用逆流无热再生方法对压缩机空气进行干燥除湿。

利用吸附剂表面气体的分压力具有与该种物质中周围气体的分压力取得平衡的特性，使吸附剂在一定压力下吸附，在正常或负压下再生。

干燥器主要由管路部件、控制箱组件和干燥他塔组成。

共有电磁阀3个、棱阀2个、固定节流器1个、消音器1个及控制箱内的一个微型电机组成。

干燥塔分A、B塔、塔内充满干燥剂。

工艺流程顺序见下表：二、技术参数2.1压缩机2.2配套电机：2.3干燥器：2.4其他技术参数：三、操作规程：3.1开车前准备：3.1.1机组检修、安装完毕，具备使用条件。

3.1.2仪压机和干燥装置实验完毕具备启车条件。

3.1.3确保机组后管路阀门投入正常。

3.1.4机组内所有阀门灵活好用，控制系统灵敏可靠，所有仪表准确无误，并将显示仪表投入使用。

3.1.5检查管路、法兰、设备压兰，各部位螺栓无松动、无锈蚀现象。

3.1.6盘车数圈，以确保运动部件无异常现象。

3.1.7油路系统准备：3.1.7.1油箱内装入Lat-32#透平油，经化验合格。

3.1.7.2油箱油位按要求加至批示器所示油位高度的1/2-2/3处。

第一次开车时需要将机身旁盖板打向机身内十字头的磨面和十字头上边的油孔注入足够的油量，以防初次开车时因缺油而烧损。

3.1.7.3检查水管路流畅通情况。

打开总进水管的截止阀，并检查各支管水流的情况是否畅通无阻。

3.2正常开车：3.2.1确保无误后，在机旁电控柜上按启动按纽启车（大修后注意电机转向）。

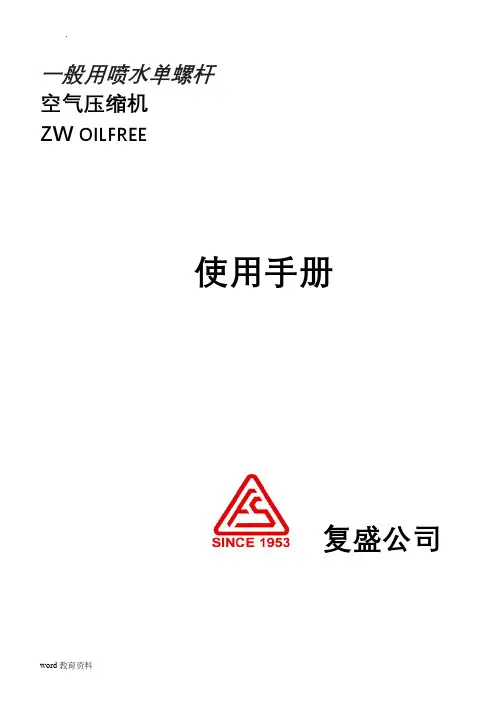

一般用喷水单螺杆空气压缩机ZW OILFREE使用手册复盛公司目录1.压缩机规格 (6)1-1 产品规范 (6)1-2 外观图 (15)1-3 内部配置图 (25)1-4 电器线路图 (33)1-4-1电器配置图 (33)1-4-2 线路控制与端子接线图 (44)1-5 管路系统 (46)2. 安装须知 (54)2-1-1 使用堆高机 (54)2-1 搬运 (54)2-1-2 使用吊钩 (54)2-2 安装地点 (55)2-2-1 安装环境注意事项 (55)2-2-2 安装空间 (56)2-2-3 确定安装地面平稳 (57)2-2-4 各机种基础台尺寸如下 (57)2-3 管路 (58)2-4 电器接线 (60)2-5 安装完成 (62)3. 运转操作 (63)3-1 运转前检查 (63)3-2 初次运转 (65)3-3 例行运转 (67)3-3-2 停机 (67)3-3-1 运转 (67)3-4 运转说明 (68)3-5 长期停机 (68)4. 维护保养 (69)4-1 清洁前置过滤网 (69)4-2 主要零件保养 (70)4-2-1 空气滤清器保养(警示灯亮时或800~1000小时) (70)4-2-2-1 更换ZW155~755 水过滤器滤蕊(警示灯亮时或800~1000小时) (72)4-2-3 调整水过滤器压差开关 (75)4-2-4 清洗冷却器(ZW155~375A ) (76)4-2-5 保养管路过滤器 (78)4-2-6 保养压力维持阀 (79)4-2-7 安全阀调整 (81)4-3 进气阀调整 (85)4-3-1 进气阀功能流程 (85)4-3-2 容调阀(C.R.V.)调整 (88)4-3-4 调整3K保压阀(ZW155~755 专用) (89)4-4 自动补泄水系统 (90)4-4-2压缩机水质要求 (92)4-4-3 软水器 (92)4-4-5 水质不良产生的问题 (93)4-4-6 清洗Y型过滤器 (95)4-4-7 水位计检查 (96)4-5 自动换水功能 (97)4-6 马达轴承润滑 (97)4-7 保护装置 (98)4-8 定期检查维护 (100)4-9 故障排除指南 (104)4-10 ZW型-螺旋式空压机压缩原理 (112)压缩机规格1-1 产品规范ZW155/225AZW375A/WZW555/755WZW905－1205W1-2 外观图ZW155/225AZW375AZW375WZW555/755WZW905~1205W1-3 内部配置图ZW155/225AZW375AZW375WZW555/755WZW905~1205WZWY-120/55L煤矿用挖掘式装载机操作安全技术措施1-4 电器线路图1-4-1电器配置图ZW155/225AZW375A / WZW555WZW755WZW90~120WZWY-120/55L煤矿用挖掘式装载机操作安全技术措施1-4-2 线路控制与端子接线图1-5 管路系统ZW155~375AZW375WZW555/755W。

1. 目的杜绝和减少工伤事故与设备事故，实现安全文明生产；2.范围：本公司生产用的空压机及工作人员；3 职责：工程部负责本指导书的编制，改版，发行生产部操作工负责按此指导书操作操作工直接领导负责本指导书的检查4 操作过程1 开机准备（穿戴相关的劳保用品）1.1外围：检查注油池的油量、不应低于刻度线。

（如果加油，牌号要正确）在长期停车后，第1次开车前必须盘车检查有无异常和撞击、卡住等现象检查排气管路是否畅通，放气阀应打开。

1.2为减轻启动负荷，应关闭减荷阀或打开油水吹除阀，使排放管道处于无压力状态1.3接通电流，使空压机进入空载状态下运转。

1.4空载运转正常后，逐渐打开减荷阀，关闭各级冷却器的油水吹除阀，使空压机进入负荷状态下运转2.操作：2.1润滑油压力为1~5kg/cm，不得低于1kg/cm。

2.2排气压力不得超过8kg/cm，否则应检查压力调节器。

2.3检查油池及注油器的润滑油应在刻度范围内，油溢不超过规定范围。

2.4排气温度不超过160℃，经水冷却后的温度不超过40℃。

2.5检查电流、电压及电动机的温度是否正常。

2.6经常检查各部位机件运行是否正常。

2.7经常检查吸气阀盖是否发热，阀的声音是否正常。

2.8运行2小时，要将各级油水吹除阀打开吹除，每班将贮汽罐内的油水排放2次，保持空气过滤器的清洁，每月应清洗1次。

2.9每小时巡迴记录1次运行情况，保持设备周围清洁。

3运行中发现下列情况，应立即停车。

①润滑油中断；②冷却水中断；③排气压力突然升高，安全阀失灵；④空气压缩机或电动机中有不正常音响；⑤电动机或电气设备等出现异常情况。

4 正常停车4.1关闭减荷阀，打开各级冷却器和油水吹除阀。

4.2关断电源、使机器停止运转。

4.3关闭冷却水进水阀，放掉气缸套和各级冷却器油水分离器及贮气罐中的存水，在冬季应防冻结。

4.4放出各级排气管处的压缩空气。

4.5电源切断后应恢复到变动前状态。

4.6空气压缩机停车10日以上时，应向各摩擦面处注以充分的润滑油。

目录1 目的 (3)2 适用范围 (3)3 岗位职责 (3)3.1负责公用工程生产运行 (3)3.2负责班组环保 (3)3.3负责本岗位能源管理 (3)3.4协助设备维护 (3)3.5其它工作 (3)4 设备知识 (4)4.1空压机示意图 (4)4.2主要部件名称 (5)5 岗位知识 (7)5.1岗位劳动防护标准 (7)5.2空压机安全操作规程 (7)5.3岗位清洁标准 (8)5.4岗位记录要求 (8)6 空压机操作过程 (9)6.1智能控制器面板操作说明 (9)6.1.1紧急停机开关 (10)6.1.2“电源通”指示灯（启动箱内） (10)6.1.3“电源”指示灯 (10)6.1.4按钮 (10)6.1.4.1 START（启动按钮） (10)6.1.4.2 UNLOAED STOP（停机按钮）…………………………………………………………………6.1.4.6 ARROWS（箭头按钮） (11)6.1.4.7压力传感器校准（校零） (12)6.2警告 (12)6.3警报（ALARM） (12)6.4 紧急停机 (13)7.0 维护保养 (14)8.0故障排除表 (15)1 目的本手册的目的是对动力车间空冷工段操作岗位予以指导。

2 工适用范围本文件适用于动力车间空冷工段操作岗位。

3 岗位职责3.1负责公用工程生产运行3.1.1根据主生产计划，进行辅助生产作业，保证压缩空气应正常及产品质量的保证；3.1.2配合对能源供应质量出现问题后的检查；3.2负责班组环保3.2.1对班组的废液排放实施监督、管理；3.2.2做好本部门的5S管理工作；3.3负责本岗位能源管理3.3.1实施本岗位生产能源监督、协调及控制；3.3.2执行本工段生产能源管理计划，并对能源管理系统合理应用进行监督；3.3.3对本岗位“跑冒滴漏”的检查、整改；3.3.4监控本部门设备的运行，控制主要设备运行时间；3.3.5对不利于能源节约的动力设备提出调整、改造建议；3.4协助设备维护3.4.1根据安排，合理开停设备，控制主要设备运行时间；3.4.2执行预防性和故障维修，保持设备完好；3.4.3记录维修内容，建立维修档案；3.4.4参与处理辅助设备故障，并参与分析原因，并落实预防措施；3.4.5执行备件、润滑、工具等材料的领用规定；3.5其它工作3.5.1参与每年修定完善辅助工段操作手册；3.5.2配合对新进员工的培训，安全规范实施操作；3.5.3所有从事特殊工种的岗位必须有资格证，并按要求年审、换证工作；3.5.4按员工的日常行为规范执行；3.5.5参与每月组织班会，加强交流和提高；3.5.6完成领导交办的临时工作任务。

移动式空气压缩机(含Z型、V型、W型)操作规程及保养移动式空气压缩机(含Z型、V型、W型)操作规程及保养之相关制度和职责,操作规程1.操作人员经考试合格取得操作证,方准进行操作,操作者应熟悉本机的性能、结构等,并要遵守安全和交接班制度。

2.移动式空压机多用于施工现场。

安装使用时注意纵横水平度,并支垫稳固。

考虑...操作规程1.操作人员经考试合格取得操作证,方准进行操作,操作者应熟悉本机的性能、结构等,并要遵守安全和交接班制度。

2.移动式空压机多用于施工现场。

安装使用时注意纵横水平度,并支垫稳固。

考虑防晒、防寒、通风、防火、防煤等事项。

两机间距大于 1.5m。

机身与周围建筑应大于1m。

3.内燃空压机启动前应做如下工作(1)内燃机启动前应检查油料及冷却水的质量与数量。

冬季作好防冻工作。

(2)内燃机启动时应托开空压机,不带负荷启动。

根据不同的启动方式,采取不同措施,以防伤人或坏机。

(3)启动后低速运转3min～5min,待运转平稳后再逐渐提高转速。

待水温上升到标准要求时方可加负荷。

(4)运转中注意有无漏水、漏油、漏气等现象,随时观察温度、油压、电流是否正常如有异常应立即停车。

(5)停机前应先去掉负荷,降低转速,待机械各部温度降低后,再停机。

冬季时未加防冻液的冷却水应放掉。

(6)运转时,遇以异常情况时应及时停车。

4.在检查内燃机运转正常的情况下,对空压部分进行试运转,检查离合器与皮带轮等传动装置同时检查一下防护装置是否完整良好。

5.空压机开动前检查其润滑油的油量及油质,都应符合要求。

6.接通冷却水管路,通水后不得漏水。

7.长期停用和新机使用时应先进行盘车检查,有无异响。

8.使用离合器连接空压机进入空运转确认运转正常后,逐渐打开减荷阀,或者顺次关闭各级冷却器和液气分离器的油水排泄阀,使空压机进入负荷运转。

9.正常运转时,应经常注意压力、温度随时进行调整。

检查供油或注油是否正常。

冷却水流量应均匀,不得有间歇性流动或冒气泡等现象。
