VAV(变风量空调系统)原理介绍

变风量（VAV）空调系统简介变风量（Variable Air Volume）空调系统是一种通过改变送风量来调节室内温湿度的空调系统。

Dleta控制公司是世界上首家设计、制造出一体化（即集控制器、执行机构和流速传感器于一身）的VAV控制器的BA产品制造商。

变风量空调系统60年代起源于美国，自80年代开始在欧美、日本等国得到迅速发展，最重要的原因是变风量空调系统巨大的节能优势。

经过十几年的普及和发展，目前变风量空调系统己占据了欧、美、日集中空调系统约30% 的市场份额，并在世界上越来越多的国家得到应用。

进入90年代以来，采用VAV技术的多层建筑与高层建筑已达到95%。

变风量空调系统由空气处理机组、新风/排风/送风/回风管道、变风量空调箱、房间温控器等组成，其中变风量空调箱是该系统的最重要部分。

一、变风量空调系统（VAV）的优势变风量空调系统区别于其它空调形式的优势主要在以下几个方面:1、节能由于空调系统在全年大部分时间里是在部分负荷下运行，而变风量空调系统是通过改变送风量来调节室温的，因此可以大幅度减少送风风机的动力耗能。

据模拟测算，当风量减少到80% 时，风机耗能将减少到51%；当风量减少到50%时，风机耗能将减少到15%。

全年空调负荷率为60% 时，变风量空调系统（变静压控制）可节约风机动力耗能78%。

2、新风作冷源因为变风量空调系统是全空气系统，在过渡季节可大量采用新风作为天然冷源，相对于风机盘管系统，能大幅度减少制冷机的能耗，亦可改善室内空气质量。

3、无冷凝水烦恼变风量空调系统是全空气系统，冷水管路不经过吊顶空间，避免了风机盘管系统中令人烦恼的冷凝水滴漏和污染吊顶问题。

4、系统灵活性好现代建筑工程中常需进行二次装修，若采用带VAV空调箱装置的变风量空调系统，其送风管与风口以软管连接，送风口的位置可以根据房间分隔的变化而任意改变，也可根据需要适当增加风口。

而在采用定风量系统或风机盘管系统的建筑工程中，任何小的局部改造都显得很困难。

VAV变风量空调系统原理、特点、选型VAV变风量集中空调系统，是相对于传统的定风量集中空调系统较先进的一种空调方式，是通过改变送入被控房间的风量（送风温度不变）来消除室内的冷、热负荷，保证房间的温度达到设定值并保持恒定，例如，夏季当室内温度高于设定值时就提高送风量，反之减小送风量；冬季当室内温度高于设定值时就减小送风量，反之提高送风量；VAV 变风量集中空调系统是全空气系统的一种类别，60年代起源于美国，自80年开始在欧美、日本等国得到迅速发展，最重要的原因是变风量空调系统巨大的节能优势。

经过十几年的普及和发展，目前变风量空调系统己占据了欧、美、日集中空调系统约30%的市场份额，并在世界上越来越多的国家得到应用。

进入90年代以来，采用VAV变风量空调系统技术的多层建筑与高层建筑已达到95%，已被越来越多的中高端楼宇采用，并成为现代化智能化大楼的一部分，这种空调方式可以显著的降低空调系统的能耗和改善空调系统的性能，提高空调系统的舒适度。

一、V A V变风量空调系统组成：变风量空调系统有各种类型，他们均由四个基本部分构成：变风量末端装置（变风量空调箱、房间温控器）、空气处理及输送设备、风管系统（新风/排风/送风/回风管道）及自动控制系统。

变风量空调系统基本构成图二、V A V变风量空调系统原理：在空调系统中冷机风机、水泵是主要的耗电设备，要想降低空调系统的能耗，只能从这些设备中去考虑，而从根本上来说，空调系统的总能耗的多少最终是由室内达到的温湿度环境决定的，即空调系统的能耗维持着建筑物内温湿度与室外温湿度的差，要想降低空调系统能耗，必须首先从根本上，即合理的室内温湿度环境上进行分析研究，显然最理想的模式就是任何情况下所需求的等于所供给的，VAV变风量空调系统的基本原理正是通过改变送入各房间的风量（改变风量调节温度）来满足室内人员对房间不同温湿度的要求，确保室内温度保持在设计范围内，从而使得空气处理机组在低负荷时的送风量下降，空气处理机组的送风机转速也随之而降低，并自动适应室外环境对建筑物内温湿度的影响，真正达到所需即所供，据国外多年成熟工程案例测算，总能耗相比FC+新风空调系统可节约30%～40%，节能效果非常显著。

VAV空调系统介绍VAV空调系统（Variable Air Volume System）是一种能够根据不同的环境和需求调节送风量的空调系统。

VAV空调系统利用可变风量技术，通过控制送风量的大小，实现空调系统的能量节约和舒适性调节。

下面将对VAV空调系统的原理、组成部分以及优点进行详细介绍。

首先，VAV空调系统的工作原理是通过控制送风量的大小来达到舒适室内环境的调节。

在VAV系统中，每个房间或区域都有一个独立的恒温控制器，通过该控制器可以调节该区域的送风量。

系统可根据需要自动调节送风量，以保持室内温度恒定并达到舒适的空气流动。

1.空调主机：负责产生冷却或加热效果，并将冷/热空气输送到各个区域。

主机可以是冷水机组、热泵或锅炉等。

2.空气处理单元（AHU）：将主机产生的冷/热空气通过管道输送到各个区域。

AHU通常还包括空气过滤器、加湿器、除湿器和风机等组件。

3.风口（VAV盒）：通过可调节风门控制送风量。

风口与恒温控制器连接，可根据室内温度要求调整送风量。

4.恒温控制器：安装在每个区域内，用于监测和调节室内温度。

温度的变化将控制恒温控制器根据需求调节风口打开程度，从而控制送风量。

1.省能节电：VAV空调系统能够根据室内温度需求调整送风量，避免了不必要的能源浪费。

相比其他空调系统，VAV系统的节能效果更显著。

2.维护方便：由于每个区域都有独立的控制器和风口，系统的维护更加方便。

当一些区域遇到故障时，只需修复该区域而无需影响其他区域的运行。

3.舒适性调节：VAV系统通过调节送风量来实现室内温度的恒定和空气流动的控制。

这样可以使每个区域的温度得到合理调节，提供更加舒适的室内环境。

4.适应性强：VAV系统适用于各种建筑类型和需求。

无论是办公室、商业中心还是住宅区，VAV系统都能够提供适应性强的空调解决方案。

5.静音运行：VAV系统通过控制送风量来减少噪音产生，使系统运行更加安静。

总的来说，VAV空调系统通过可变风量技术实现了节能与舒适的完美结合。

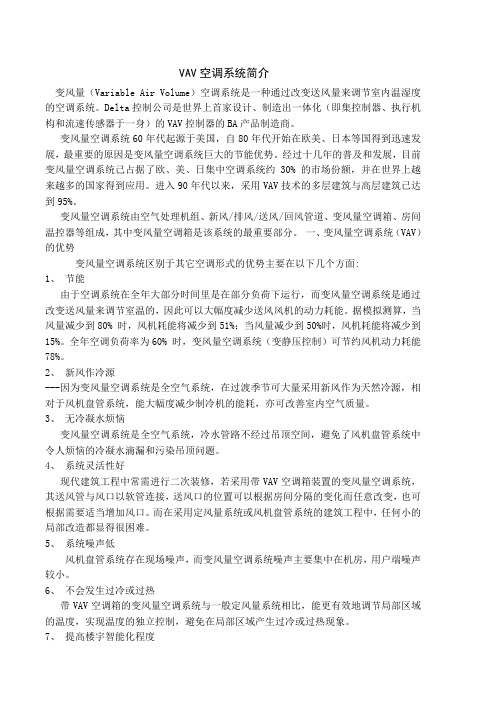

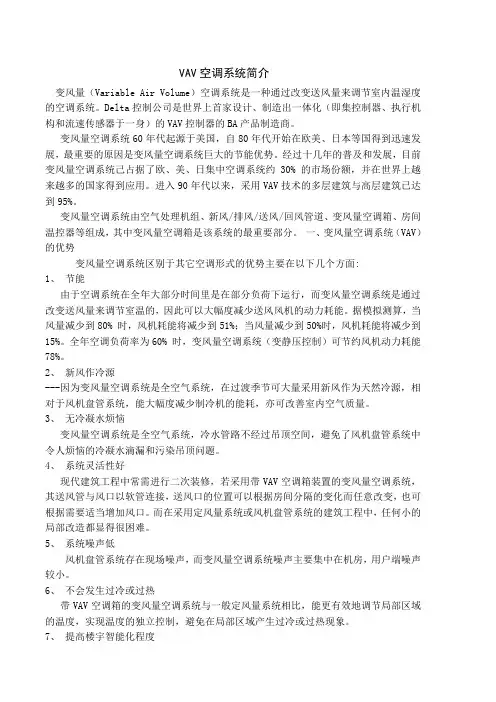

VAV空调系统简介变风量（Variable Air Volume）空调系统是一种通过改变送风量来调节室内温湿度的空调系统。

Delta控制公司是世界上首家设计、制造出一体化（即集控制器、执行机构和流速传感器于一身）的VAV控制器的BA产品制造商。

变风量空调系统60年代起源于美国，自80年代开始在欧美、日本等国得到迅速发展，最重要的原因是变风量空调系统巨大的节能优势。

经过十几年的普及和发展，目前变风量空调系统己占据了欧、美、日集中空调系统约30% 的市场份额，并在世界上越来越多的国家得到应用。

进入90年代以来，采用VAV技术的多层建筑与高层建筑已达到95%。

变风量空调系统由空气处理机组、新风/排风/送风/回风管道、变风量空调箱、房间温控器等组成，其中变风量空调箱是该系统的最重要部分。

一、变风量空调系统（VAV）的优势变风量空调系统区别于其它空调形式的优势主要在以下几个方面:1、节能由于空调系统在全年大部分时间里是在部分负荷下运行，而变风量空调系统是通过改变送风量来调节室温的，因此可以大幅度减少送风风机的动力耗能。

据模拟测算，当风量减少到80% 时，风机耗能将减少到51%；当风量减少到50%时，风机耗能将减少到15%。

全年空调负荷率为60% 时，变风量空调系统（变静压控制）可节约风机动力耗能78%。

2、新风作冷源---因为变风量空调系统是全空气系统，在过渡季节可大量采用新风作为天然冷源，相对于风机盘管系统，能大幅度减少制冷机的能耗，亦可改善室内空气质量。

3、无冷凝水烦恼变风量空调系统是全空气系统，冷水管路不经过吊顶空间，避免了风机盘管系统中令人烦恼的冷凝水滴漏和污染吊顶问题。

4、系统灵活性好现代建筑工程中常需进行二次装修，若采用带VAV空调箱装置的变风量空调系统，其送风管与风口以软管连接，送风口的位置可以根据房间分隔的变化而任意改变，也可根据需要适当增加风口。

而在采用定风量系统或风机盘管系统的建筑工程中，任何小的局部改造都显得很困难。

VAV空调系统介绍VAV空调系统是一种变风量空调系统，其全称为Variable Air Volume System。

它利用风量可变的末端装置和智能控制系统，能够根据室内温度和需求，调节送风温度和空调风量，实现室内温度的舒适控制，同时提高能源利用效率。

下面将详细介绍VAV空调系统的工作原理、优势和应用。

一、工作原理VAV系统的工作原理是通过改变每个区域的送风量来实现温度控制。

当室内温度达到设定值时，智能控制系统会减少送风量，以维持室内舒适温度。

反之，当室内温度下降时，系统将增加送风量以提供更多的暖气。

与传统恒风量空调系统相比，VAV系统具有更高的灵活性和节能性。

传统系统需要通过增减风阀或调整压缩机的转速来控制温度，而VAV系统可以根据实际需求调整风量，降低能耗，实现节能减排。

二、优势1.节能高效：VAV系统根据实际需求改变风量，可以避免不必要的能量浪费，提高能源利用效率。

相比传统系统，VAV系统能够节约20%至40%的能源消耗。

2.舒适性好：VAV系统能够根据室内温度的变化自动调整送风温度和风量，实现室内温度的舒适控制。

与恒温控制相比，人们在VAV系统下往往能够感受到更加舒适的室内环境。

3.空调区域划分灵活：VAV系统在控制送风量时可以根据不同区域的需求进行划分，从而实现不同区域的独立控制。

这种灵活性可以提高空调系统的适应性，适用于不同的建筑类型和用途。

4.噪音低：由于VAV系统只在需要时才工作，较传统系统减少了空气流动噪声，从而降低了噪音水平。

5.安装维护便捷：VAV系统相对于传统系统，安装和维护较为简便。

系统较小，占用空间少，易于安装。

对于需要改变室内布局的建筑，VAV 系统的改造也较为方便。

三、应用VAV空调系统广泛应用于商业建筑、办公楼、酒店、医院等场所。

由于VAV系统具有灵活性强、节能高效等优点，在大型建筑物中得到广泛应用。

此外，随着环境保护和可持续发展意识的增强，VAV系统在节能减排方面的优势也使其在居民住宅中得到应用。

vav空调系统控制原理
VAV（Variable Air Volume）空调系统是一种先进的空调系统，其控制原
理主要是根据室内负荷的变化，在输送冷/热介质流量不变的情况下，通过
调节送风量的大小来调整需要冷/热量的输送，以满足变化的需求。

VAV空
调系统的控制方式主要有以下几种：
1. 定静压控制：在这种控制方式下，VAV BOX控制器会根据室内负荷的变化来调整末端出风量以满足负荷要求。

出风量的变化会引起系统管路中静压的变化，静压传感器会测量这个静压变化并传递给风机变频器DDC。

变频
器DDC会根据静压变化信号去控制空调机电机转速，调整总出风量，以维
持送风管路系统的静压恒定。

同时，也可以通过改变送风温度来满足室内舒适性要求。

2. 变静压控制：在这种控制方式下，系统在满足室内负荷变化要求的情况下，尽量使VAV BOX处于全开状态（85%\~100%），以保持系统静压降至最低。

以上是VAV空调系统的基本原理和控制方式，但具体实施方案可能因实际
情况而有所不同，建议咨询专业人士获取更准确的信息。

VAV控制原理和控制方式VAV（Variable Air Volume）是一种空调系统的控制原理，它使用可变风量控制的方式来实现室内空气的温度，湿度和风速控制。

VAV系统在办公楼、商业建筑和工厂等各种场所得到广泛应用。

VAV系统的控制原理主要由以下几个方面组成：1. 温度控制：VAV系统通过空气调节机（Air Handling Unit, AHU）将冷热空气通过空气管道输送到各个房间。

房间温度传感器检测室内温度，并将信号传输给VAV控制器。

VAV控制器根据设定温度和室内实际温度的差异，调节空气流量和温度。

2.风量控制：VAV系统中的VAV盒负责调节空气的供应和排放量。

VAV盒内安装有风门和电动执行机构，可以根据需求调节风门的开合程度，从而控制空气供应量。

VAV盒同时通过空气压力传感器来监测需要供应的风量。

3.室内空气质量控制：VAV系统中通常还配备CO2传感器，用于监测室内二氧化碳（CO2）浓度。

当室内CO2浓度超过设定阈值时，VAV控制器会调整空气流量以提供更多新鲜空气，保证室内空气质量。

4.湿度控制：VAV系统可以配备湿度传感器，用于监测室内湿度。

当室内湿度超出设定范围时，VAV控制器会通过控制空气供应和回风比例来调节室内湿度。

VAV系统的控制方式通常有以下几种：1.独立控制方式：VAV系统中的每个房间都有一个独立的VAV盒和温度传感器，这种方式适用于对每个房间的控制要求较高的场所，如办公室、会议室等。

每个房间的VAV盒独立调节空气供应量和温度，以满足不同房间的需求。

2.分区控制方式：VAV系统中的房间按照区域进行分组，每个区域有一个共享的VAV盒和温度传感器。

通过调节共享VAV盒的风门开合程度，以及控制空气供应的风量和温度，实现对整个区域的温度控制。

3.中央控制方式：VAV系统中的所有VAV盒通过一个集中的控制器进行集中管理。

中央控制器可以根据室内温度、湿度和CO2浓度等参数，自动调节各个VAV盒的风门开合程度和空气供应量，以实现整个系统的优化控制。

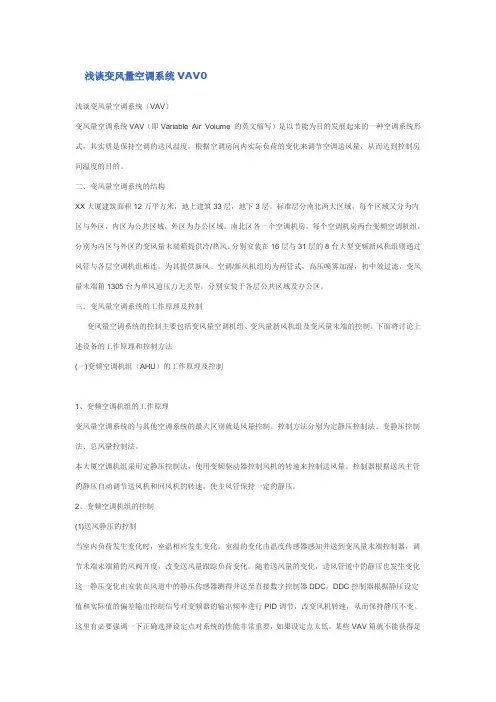

浅谈变风量空调系统VAV0浅谈变风量空调系统（VAV）变风量空调系统VAV（即Variable Air Volume 的英文缩写）是以节能为目的发展起来的一种空调系统形式，其实质是保持空调的送风温度，根据空调房间内实际负荷的变化来调节空调送风量，从而达到控制房间温度的目的。

二、变风量空调系统的结构XX大厦建筑面积12万平方米，地上建筑33层，地下3层。

标准层分南北两大区域，每个区域又分为内区与外区，内区为公共区域，外区为办公区域。

南北区各一个空调机房，每个空调机房两台变频空调机组，分别为内区与外区的变风量末端箱提供冷/热风。

分别安装在16层与31层的8台大型变频新风机组则通过风管与各层空调机组相连，为其提供新风。

空调/新风机组均为两管式，高压喷雾加湿，初中效过滤，变风量末端箱1305台为单风道压力无关型，分别安装于各层公共区域及办公区。

三．变风量空调系统的工作原理及控制变风量空调系统的控制主要包括变风量空调机组、变风量新风机组及变风量末端的控制。

下面将讨论上述设备的工作原理和控制方法(一)变频空调机组（AHU）的工作原理及控制1、变频空调机组的工作原理变风量空调系统的与其他空调系统的最大区别就是风量控制。

控制方法分别为定静压控制法、变静压控制法、总风量控制法。

本大厦空调机组采用定静压控制法，使用变频驱动器控制风机的转速来控制送风量。

控制器根据送风主管的静压自动调节送风机和回风机的转速，使主风管保持一定的静压。

2、变频空调机组的控制(1)送风静压的控制当室内负荷发生变化时，室温相应发生变化，室温的变化由温度传感器感知并送到变风量末端控制器，调节末端末端箱的风阀开度，改变送风量跟踪负荷变化。

随着送风量的变化，送风管道中的静压也发生变化这一静压变化由安装在风道中的静压传感器测得并送至直接数字控制器DDC，DDC控制器根据静压设定值和实际值的偏差输出控制信号对变频器的输出频率进行PID调节，改变风机转速，从而保持静压不变。

VAV原理结构控制介绍VAV(Variable Air Volume)是一种可变风量系统，它通过控制送风量来满足建筑物不同区域的需求。

VAV系统具有灵活性高、节能、舒适性好等优点，被广泛应用于商业建筑、办公楼、医院和工厂等场所。

VAV系统的原理是根据建筑物的需求，通过调节送风量来实现温度、湿度和空气质量的调节。

系统中的送风箱通过控制风机的转速来调节送风量，而每个区域则通过调节VAV末端装置的开启度来控制送风量。

当一些区域需要更多的冷空气时，VAV末端装置会自动将风门打开，增加送风量；而当该区域需要较少的冷空气时，风门会关闭，减少送风量。

VAV系统的结构主要由送风箱、风机、VAV末端装置和控制系统组成。

送风箱是整个系统的起点，它将由中央空调系统提供的冷空气经过处理后送入各个区域。

送风箱中的风机通过控制转速来调节送风量，可以实现高效的能量利用。

VAV末端装置位于每个区域，通常安装在天花板上或者墙壁上。

它包括风门、温度传感器和控制单元等组件，通过控制风门的开启度来调节送风量，从而满足每个区域的需求。

控制系统是整个VAV系统的核心部分，它负责监测和调节整个系统的运行。

控制系统通过与VAV末端装置和中央空调系统的通信，实时获取各个区域的温度、湿度和空气质量等信息，并根据预设的控制策略来调节送风量。

控制系统通常使用PID控制算法，根据实际的温度差异来计算风门的开启度，从而实现精确的控制。

VAV系统的控制策略有多种选择，可以根据建筑物的需求和使用情况进行调整。

常见的控制策略包括恒温控制、恒湿控制、同步控制和远程控制等。

恒温控制是指将每个区域的温度保持在一个恒定的设定值，这种控制策略适用于需要精确温度控制的场所，如办公室和实验室。

恒湿控制是指保持每个区域的湿度在一个恒定的设定值，适用于需要严格控制湿度的场所，如医院和实验室。

同步控制是指将各个区域的温湿度保持在相似的范围内，以提高整个建筑的舒适性。

远程控制是指通过互联网或手机APP 等方式对VAV系统进行远程监控和调节，提高系统的灵活性和便利性。

VAV与VRV空调系统的原理及特点VAV（Variable Air Volume）和VRV（Variable Refrigerant Volume）是两种常见的空调系统。

它们在原理和特点上有一些不同。

首先，我们来看一下VAV空调系统。

VAV系统根据需要调节送风量，从而实现能量节约和舒适度改善。

该系统根据不同的房间需求调节送风量和温度。

其工作原理是通过一系列的排气和送风口来控制空气的分配。

当需要冷却时，冷气被送到每个房间的送风口。

当需要增加送风量时，空气量通过风机和VAV箱进行调节。

VAV系统的主要特点包括能量节约、调节灵活、舒适度高和室内环境控制等。

由于VAV系统可以根据实际需要调节送风量和温度，因此它能够实现能源的有效利用，减少能耗和运行成本。

此外，VAV系统的调节灵活度高，可以根据实际房间需求进行调整，从而提高室内环境的舒适度。

接下来，我们来了解一下VRV系统。

VRV系统是一种集中供冷供热系统，其工作原理是通过变频压缩机将制冷剂通过管道输送到各个房间，从而实现室内环境的调节。

VRV系统可以根据实际需求自动调节制冷剂的压力和体积，从而实现室内温度的控制。

该系统的主要特点包括高效节能、舒适度高、运行稳定和调控灵活等。

VRV系统通过智能控制系统进行运行管理和监测，能够实时监测室内温度和湿度，并根据实际需求进行调节。

此外，VRV系统还具有多故障保护功能，能够自动检测并修复系统故障。

总结来说，VAV和VRV空调系统在原理和特点上有以下区别：1.原理：VAV系统通过调节送风量和温度来实现室内环境的调节，而VRV系统通过变频压缩机控制制冷剂的压力和体积来实现室内温度的控制。

2.能效：VAV系统可以根据实际需求调节送风量，从而实现能源的有效利用，节省能耗和运行成本；VRV系统通过智能控制系统进行运行管理和监测，能够实时调节室内温度，实现高效节能。

3.舒适度：VAV系统能够根据实际需求调整送风量和温度，提高室内环境的舒适度；VRV系统通过智能控制系统进行实时监测和调节，使室内环境更加舒适。

1．VAV空调系统：VAV系统——变风量调节空调系统（VariableAirVolume），是一种通过改变送风量来调节室内温/湿度的空调系统。

即：其可根据空调负荷的变化及室内要求参数的改变，自动调节空调送风量（达到最小送风量时调节送风温度），以满足室内人员的舒适要求或其它工艺要求。

同时根据实际送风量自动调节送风机的转速，最大限度地减少风机动力，确实达到节约能量。

VAV系统在技术、经济、节能、无凝结水害、低噪音、系统灵活性好、能灵活实现分区控制温度、维护量小等方面都具有无可比拟的优越性，现已经得到相当的推广。

其所存在主要问题是：风管长而易藏污纳垢或小动物、操作/控制技术相对较复杂，以及有一定的初次投资等。

适宜于：大型办公/商业物业、以及一些环境温度要求较严的物业等。

2.变风量空调系统（VAV）是一种通过改变送风量来调节室内温湿度的空调系统。

变风量系统60年代起源于美国，于它有巨大优势，而在世界迅速发展。

目前已占世界空调系统30％份额，并且成为空调发展的必然趋势。

目前国外高层建筑使用率已达95％。

它区别于其它空调形式的优势主要在于以下几个方面：一、节能：由于空调系统在全年大部分时间里是在部分负荷下运行，而变风量空调系统是通过改变关风量来调节室温的，因此可以大幅度减少送风风机的动力耗能。

当全年空调负荷率为60％时，它可节约风机动力耗能78％。

二、新风作冷源：因为变风量空调系统是全空气系统，在过渡季可大量彩新风作为天然冷源，相对于风机盘管系统，能大幅度减少制冷机的能耗，而且可改善室内空气质量。

三、不会产生冷凝水：因为它是全空气系统，可以避免产生冷凝水造成的滴漏污染吊顶。

四、灵活性好：在二次装修过程中，风口位置可通过软管连接任意改变。

五、系统噪声低，不存在现场噪声。

六、不会发生过冷或过热。

七、提高智能化程度。

vav原理
VAV原理。

变风量空调系统（VAV）是一种智能化的空调系统，它能够根据不同区域的需求自动调节风量和温度，从而实现节能和舒适的空调效果。

VAV系统的工作原理
是基于空气动力学和控制原理的，下面我们将详细介绍VAV系统的工作原理。

首先，VAV系统通过空气处理设备将室外空气引入建筑物内部，并经过过滤、加热或制冷等处理后，送入各个区域。

在送风过程中，VAV系统通过风量调节器
控制送风量，根据不同区域的需求来调节送风量，从而实现不同区域的温度控制。

其次，VAV系统通过室内温度传感器和控制器实时监测各个区域的温度，并
根据设定的温度要求来调节送风温度。

当某个区域的温度低于设定值时，VAV系
统会自动增加送风温度；反之，当温度高于设定值时，系统会自动降低送风温度，以保持各个区域的舒适温度。

此外，VAV系统还通过空气回风口回收室内空气，并将其送回空气处理设备
进行再次处理，从而实现室内空气的循环利用。

这样不仅能够节约能源，还能够保持室内空气的清新和舒适。

总的来说，VAV系统的工作原理是通过控制送风量和温度来实现不同区域的
温度调节，同时通过空气循环利用来实现节能和舒适的空调效果。

这种智能化的空调系统不仅能够满足建筑物内部不同区域的空调需求，还能够实现节能减排的目的，是一种非常理想的空调系统。

总结一下，VAV系统的工作原理是基于空气动力学和控制原理的，通过控制
送风量和温度来实现不同区域的温度调节，同时通过空气循环利用来实现节能和舒适的空调效果。

希望通过本文的介绍，能够让大家对VAV系统的工作原理有一个
更加深入的了解。
