VAV空调系统原理讲解及工程实例

变风量(V A V)通风柜控制系统工作原理
通风柜面风速控制系统工作原理：
1、面风速控制系统持续的监测通风柜实际排风量，根据视窗高度计算出视窗开口面积的平均面风速，当排风管道压力变化或视窗高度发生变化时,系统在≤1S 的时间做出反应，及时调整风阀开度保持视窗开口面积的平均面风速稳定（符合并优于国家标准：JG/T 222-2007)。

2、不同实验状况时，可在面板上设置不同的参数。

3、系统装有人体感应器,当通风柜前有操作人员工作时面风速控制在某一设定值（0.5m/s)，当通风柜前无人操作时，系统自动转换到另一设定值（如0.3m/s),延时后自动将视窗下降到最低位置，最大限度的节省运行费用。

（自适应控制）
4、当通风柜门关闭后，风量阀要维持通风柜的最小排风量,1500MM通风柜为300CMH。

5、通风柜门位过高时声光报警。

6、通风柜内温度超过设定值时声光报警。

7、由于故障面使风速过高或过低时声光报警。

8、当出现异常情况时，开启紧急排放模式控制,系统将排风阀开到最大,以最大风量排风，不受面风速值的控制。

9、通风柜配有视窗自动升降功能，当通风柜前有人时，视窗自动升到设定安全高度，可设定安全高度锁定功能，此功能生效时，当视窗被人为升高超过安全高度时，自动将视窗高度降到
安全高度，当通风柜前无人时，视窗自动下降到最低位置，使能耗最低，并降低噪音。

视窗自动下降时，如遇到阻碍，会自动停止，防止夹伤。

视窗控制为自动时，视窗升降可设为随动状
态。

装卸大型设备需将视窗升至最上方时，应解除锁定方可执行。

VAV空调系统介绍VAV空调系统（Variable Air Volume System）是一种能够根据不同的环境和需求调节送风量的空调系统。

VAV空调系统利用可变风量技术，通过控制送风量的大小，实现空调系统的能量节约和舒适性调节。

下面将对VAV空调系统的原理、组成部分以及优点进行详细介绍。

首先，VAV空调系统的工作原理是通过控制送风量的大小来达到舒适室内环境的调节。

在VAV系统中，每个房间或区域都有一个独立的恒温控制器，通过该控制器可以调节该区域的送风量。

系统可根据需要自动调节送风量，以保持室内温度恒定并达到舒适的空气流动。

1.空调主机：负责产生冷却或加热效果，并将冷/热空气输送到各个区域。

主机可以是冷水机组、热泵或锅炉等。

2.空气处理单元（AHU）：将主机产生的冷/热空气通过管道输送到各个区域。

AHU通常还包括空气过滤器、加湿器、除湿器和风机等组件。

3.风口（VAV盒）：通过可调节风门控制送风量。

风口与恒温控制器连接，可根据室内温度要求调整送风量。

4.恒温控制器：安装在每个区域内，用于监测和调节室内温度。

温度的变化将控制恒温控制器根据需求调节风口打开程度，从而控制送风量。

1.省能节电：VAV空调系统能够根据室内温度需求调整送风量，避免了不必要的能源浪费。

相比其他空调系统，VAV系统的节能效果更显著。

2.维护方便：由于每个区域都有独立的控制器和风口，系统的维护更加方便。

当一些区域遇到故障时，只需修复该区域而无需影响其他区域的运行。

3.舒适性调节：VAV系统通过调节送风量来实现室内温度的恒定和空气流动的控制。

这样可以使每个区域的温度得到合理调节，提供更加舒适的室内环境。

4.适应性强：VAV系统适用于各种建筑类型和需求。

无论是办公室、商业中心还是住宅区，VAV系统都能够提供适应性强的空调解决方案。

5.静音运行：VAV系统通过控制送风量来减少噪音产生，使系统运行更加安静。

总的来说，VAV空调系统通过可变风量技术实现了节能与舒适的完美结合。

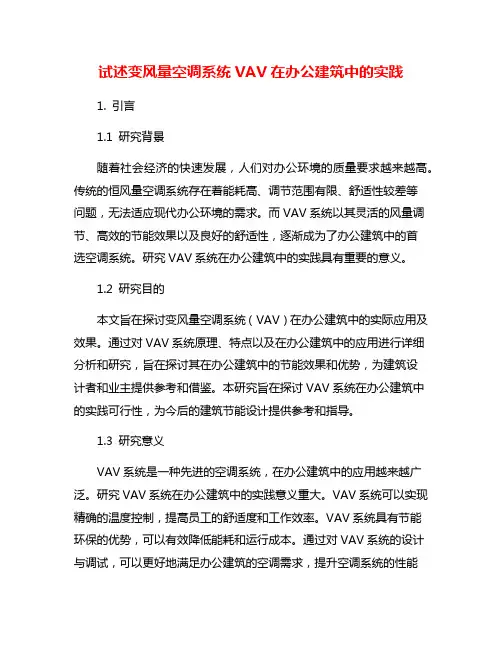

试述变风量空调系统VAV在办公建筑中的实践1. 引言1.1 研究背景随着社会经济的快速发展，人们对办公环境的质量要求越来越高。

传统的恒风量空调系统存在着能耗高、调节范围有限、舒适性较差等问题，无法适应现代办公环境的需求。

而VAV系统以其灵活的风量调节、高效的节能效果以及良好的舒适性，逐渐成为了办公建筑中的首选空调系统。

研究VAV系统在办公建筑中的实践具有重要的意义。

1.2 研究目的本文旨在探讨变风量空调系统（VAV）在办公建筑中的实际应用及效果。

通过对VAV系统原理、特点以及在办公建筑中的应用进行详细分析和研究，旨在探讨其在办公建筑中的节能效果和优势，为建筑设计者和业主提供参考和借鉴。

本研究旨在探讨VAV系统在办公建筑中的实践可行性，为今后的建筑节能设计提供参考和指导。

1.3 研究意义VAV系统是一种先进的空调系统，在办公建筑中的应用越来越广泛。

研究VAV系统在办公建筑中的实践意义重大。

VAV系统可以实现精确的温度控制，提高员工的舒适度和工作效率。

VAV系统具有节能环保的优势，可以有效降低能耗和运行成本。

通过对VAV系统的设计与调试，可以更好地满足办公建筑的空调需求，提升空调系统的性能和稳定性。

研究VAV系统在办公建筑中的实践意义在于推动空调技术的发展，提高建筑能效和环境质量，为建筑行业的可持续发展作出贡献。

【字数：89】2. 正文2.1 VAV系统原理及特点VAV系统是一种变风量空调系统，其原理是通过控制空调系统中的风量，实现空调系统的自动调节。

VAV系统的特点包括：1. 可根据室内需求自动调节风量，节省能源；2. 可实现个别房间或区域的独立控制，保证室内舒适度；3. 可实现系统的自动平衡，提高系统的稳定性和效率；4. 可通过各种传感器监测室内环境，及时调节系统运行状态。

在办公建筑中，VAV系统被广泛应用。

办公室通常需要根据员工数量和活动情况来调节室内温度，VAV系统可以根据实际需求灵活调整风量，实现节能运行；在会议室等需求较大空间的场所，VAV系统可以根据人员密度和活动情况调节风量，提高空调系统的运行效率。

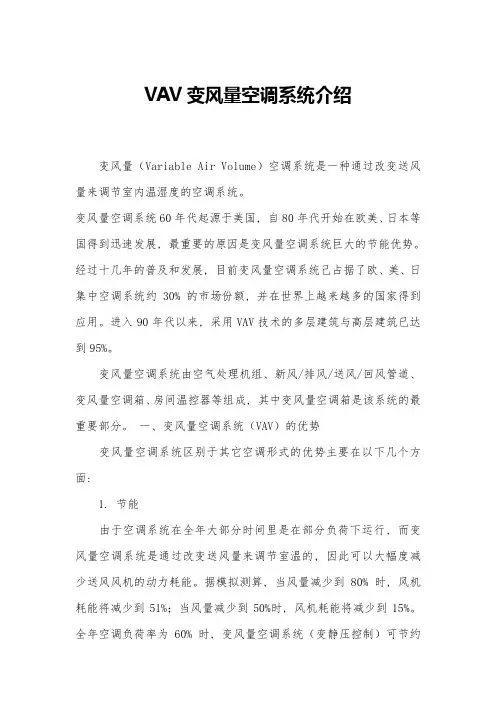

VAV变风量空调系统介绍变风量（Variable Air Volume）空调系统是一种通过改变送风量来调节室内温湿度的空调系统。

变风量空调系统60年代起源于美国, 自80年代开始在欧美、日本等国得到迅速发展, 最重要的原因是变风量空调系统巨大的节能优势。

经过十几年的普及和发展, 目前变风量空调系统己占据了欧、美、日集中空调系统约30% 的市场份额, 并在世界上越来越多的国家得到应用。

进入90年代以来, 采用VAV技术的多层建筑与高层建筑已达到95%。

变风量空调系统由空气处理机组、新风/排风/送风/回风管道、变风量空调箱、房间温控器等组成, 其中变风量空调箱是该系统的最重要部分。

一、变风量空调系统（VAV）的优势变风量空调系统区别于其它空调形式的优势主要在以下几个方面:1. 节能由于空调系统在全年大部分时间里是在部分负荷下运行, 而变风量空调系统是通过改变送风量来调节室温的, 因此可以大幅度减少送风风机的动力耗能。

据模拟测算, 当风量减少到80% 时, 风机耗能将减少到51%；当风量减少到50%时, 风机耗能将减少到15%。

全年空调负荷率为60% 时, 变风量空调系统（变静压控制）可节约风机动力耗能78%。

2. 新风作冷源因为变风量空调系统是全空气系统, 在过渡季节可大量采用新风作为天然冷源, 相对于风机盘管系统, 能大幅度减少制冷机的能耗, 亦可改善室内空气质量。

3. 无冷凝水烦恼变风量空调系统是全空气系统, 冷水管路不经过吊顶空间, 避免了风机盘管系统中令人烦恼的冷凝水滴漏和污染吊顶问题。

4. 系统灵活性好现代建筑工程中常需进行二次装修, 若采用带VAV空调箱装置的变风量空调系统, 其送风管与风口以软管连接, 送风口的位置可以根据房间分隔的变化而任意改变, 也可根据需要适当增加风口。

而在采用定风量系统或风机盘管系统的建筑工程中, 任何小的局部改造都显得很困难。

5. 系统噪声低风机盘管系统存在现场噪声, 而变风量空调系统噪声主要集中在机房, 用户端噪声较小。

VAV原理及应用VAV（Variable Air Volume）是一种空气体积调节系统，用于调节和控制建筑物中空气的供应和分配。

该系统根据建筑物内不同区域的需求，调整空气供应量，以达到节能和舒适的目的。

在本文中，将详细介绍VAV系统的原理及其在建筑物中的应用。

VAV系统的工作原理如下：建筑物内的空气处理机组（AHU）将空气通过风机送至建筑物中的供气管道网络。

在供气管道网络中，VAV箱被安装在每个区域或房间的新风口处。

VAV箱包括一个可调节的风门和一个恒压控制器。

当需要冷却或加热时，控制器将信号发送给风门，调整其打开程度，以控制空气的供应量。

这样，每个区域的空气供应量可以根据需求进行调节，实现舒适的室内环境。

VAV系统的主要优势在于其能够根据实际需求进行动态调整，提供所需的空气量。

与传统的空气调节系统相比，VAV系统能够更好地适应建筑物内部的变化。

由于每个区域的空气供应量可以独立调节，VAV系统可以根据人员密度、室内外温差等因素，精确地控制室内温度。

这种精确控制有助于提高舒适度，并减少能源消耗。

此外，VAV系统还可以通过使用新风和室外空气进行预冷却或预加热，进一步节约能源。

VAV系统还有一些额外的功能，可以进一步提高能效。

其中之一是CO₂控制功能，它能够实时监测室内CO₂浓度，并根据需要调整空气供应量以提供新鲜空气。

这种功能不仅可以提高室内空气质量，还可以节约能源。

此外，VAV系统还可以与建筑自动化系统集成。

通过与照明、遮阳、窗户等系统的集成，VAV系统可以更好地响应室内环境的变化，进一步提高能效。

VAV系统的应用广泛，特别适用于办公室、商业建筑和学校等大型建筑物。

这些建筑物通常有着不同的区域，每个区域的需求不同，因此需要一个灵活的空气调节系统。

在办公室环境中，VAV系统可以根据员工的人数和工作时间自动调整空气的供应量，提供一个舒适的工作环境。

在商业建筑中，VAV系统可以根据不同的需求调整室内温度和湿度，提供舒适的购物环境。

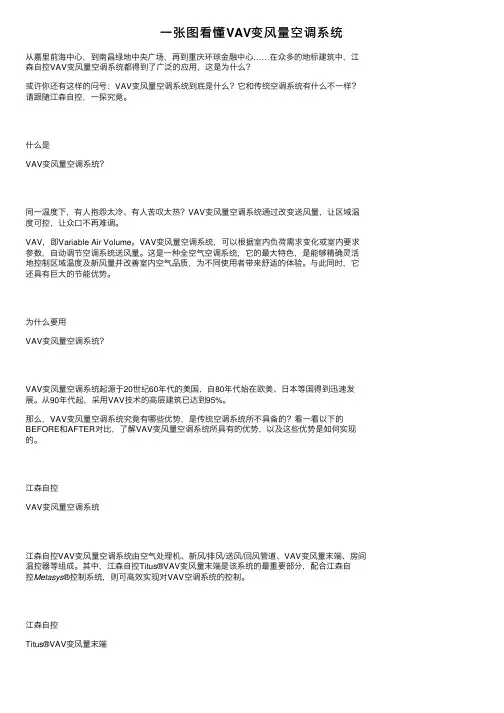

⼀张图看懂VAV变风量空调系统从嘉⾥前海中⼼，到南昌绿地中央⼴场，再到重庆环球⾦融中⼼……在众多的地标建筑中，江森⾃控VAV变风量空调系统都得到了⼴泛的应⽤，这是为什么？或许你还有这样的问号：VAV变风量空调系统到底是什么？它和传统空调系统有什么不⼀样？请跟随江森⾃控，⼀探究竟。

什么是VAV变风量空调系统？同⼀温度下，有⼈抱怨太冷、有⼈苦叹太热？VAV变风量空调系统通过改变送风量，让区域温度可控，让众⼝不再难调。

VAV，即Variable Air Volume。

VAV变风量空调系统，可以根据室内负荷需求变化或室内要求参数，⾃动调节空调系统送风量。

这是⼀种全空⽓空调系统，它的最⼤特⾊，是能够精确灵活地控制区域温度及新风量并改善室内空⽓品质，为不同使⽤者带来舒适的体验。

与此同时，它还具有巨⼤的节能优势。

为什么要⽤VAV变风量空调系统？VAV变风量空调系统起源于20世纪60年代的美国，⾃80年代始在欧美、⽇本等国得到迅速发展。

从90年代起，采⽤VAV技术的⾼层建筑已达到95%。

那么，VAV变风量空调系统究竟有哪些优势，是传统空调系统所不具备的？看⼀看以下的BEFORE和AFTER对⽐，了解VAV变风量空调系统所具有的优势，以及这些优势是如何实现的。

江森⾃控VAV变风量空调系统江森⾃控VAV变风量空调系统由空⽓处理机、新风/排风/送风/回风管道、VAV变风量末端、房间温控器等组成。

其中，江森⾃控Titus®VAV变风量末端是该系统的最重要部分，配合江森⾃控Metasys®控制系统，则可⾼效实现对VAV空调系统的控制。

江森⾃控Titus®VAV变风量末端江森⾃控VAV变风量空调系统的核⼼部分，便是Titus®变风量末端。

⾃1946年开始，江森⾃控旗下的Titus（泰德思）便成为世界范围建筑师、⼯程师和承建商⾸选的空调送⽓产品。

下⾯就来看⼀看，江森⾃控Titus®VAV变风量末端究竟具备何种实⼒，可以达成这样的成绩。

VAV空调系统介绍VAV空调系统是一种变风量空调系统，其全称为Variable Air Volume System。

它利用风量可变的末端装置和智能控制系统，能够根据室内温度和需求，调节送风温度和空调风量，实现室内温度的舒适控制，同时提高能源利用效率。

下面将详细介绍VAV空调系统的工作原理、优势和应用。

一、工作原理VAV系统的工作原理是通过改变每个区域的送风量来实现温度控制。

当室内温度达到设定值时，智能控制系统会减少送风量，以维持室内舒适温度。

反之，当室内温度下降时，系统将增加送风量以提供更多的暖气。

与传统恒风量空调系统相比，VAV系统具有更高的灵活性和节能性。

传统系统需要通过增减风阀或调整压缩机的转速来控制温度，而VAV系统可以根据实际需求调整风量，降低能耗，实现节能减排。

二、优势1.节能高效：VAV系统根据实际需求改变风量，可以避免不必要的能量浪费，提高能源利用效率。

相比传统系统，VAV系统能够节约20%至40%的能源消耗。

2.舒适性好：VAV系统能够根据室内温度的变化自动调整送风温度和风量，实现室内温度的舒适控制。

与恒温控制相比，人们在VAV系统下往往能够感受到更加舒适的室内环境。

3.空调区域划分灵活：VAV系统在控制送风量时可以根据不同区域的需求进行划分，从而实现不同区域的独立控制。

这种灵活性可以提高空调系统的适应性，适用于不同的建筑类型和用途。

4.噪音低：由于VAV系统只在需要时才工作，较传统系统减少了空气流动噪声，从而降低了噪音水平。

5.安装维护便捷：VAV系统相对于传统系统，安装和维护较为简便。

系统较小，占用空间少，易于安装。

对于需要改变室内布局的建筑，VAV 系统的改造也较为方便。

三、应用VAV空调系统广泛应用于商业建筑、办公楼、酒店、医院等场所。

由于VAV系统具有灵活性强、节能高效等优点，在大型建筑物中得到广泛应用。

此外，随着环境保护和可持续发展意识的增强，VAV系统在节能减排方面的优势也使其在居民住宅中得到应用。

vav空调系统控制原理
VAV（Variable Air Volume）空调系统是一种先进的空调系统，其控制原
理主要是根据室内负荷的变化，在输送冷/热介质流量不变的情况下，通过
调节送风量的大小来调整需要冷/热量的输送，以满足变化的需求。

VAV空
调系统的控制方式主要有以下几种：
1. 定静压控制：在这种控制方式下，VAV BOX控制器会根据室内负荷的变化来调整末端出风量以满足负荷要求。

出风量的变化会引起系统管路中静压的变化，静压传感器会测量这个静压变化并传递给风机变频器DDC。

变频
器DDC会根据静压变化信号去控制空调机电机转速，调整总出风量，以维
持送风管路系统的静压恒定。

同时，也可以通过改变送风温度来满足室内舒适性要求。

2. 变静压控制：在这种控制方式下，系统在满足室内负荷变化要求的情况下，尽量使VAV BOX处于全开状态（85%\~100%），以保持系统静压降至最低。

以上是VAV空调系统的基本原理和控制方式，但具体实施方案可能因实际
情况而有所不同，建议咨询专业人士获取更准确的信息。

VAV控制原理和控制方式VAV（Variable Air Volume）是一种空调系统的控制原理，它使用可变风量控制的方式来实现室内空气的温度，湿度和风速控制。

VAV系统在办公楼、商业建筑和工厂等各种场所得到广泛应用。

VAV系统的控制原理主要由以下几个方面组成：1. 温度控制：VAV系统通过空气调节机（Air Handling Unit, AHU）将冷热空气通过空气管道输送到各个房间。

房间温度传感器检测室内温度，并将信号传输给VAV控制器。

VAV控制器根据设定温度和室内实际温度的差异，调节空气流量和温度。

2.风量控制：VAV系统中的VAV盒负责调节空气的供应和排放量。

VAV盒内安装有风门和电动执行机构，可以根据需求调节风门的开合程度，从而控制空气供应量。

VAV盒同时通过空气压力传感器来监测需要供应的风量。

3.室内空气质量控制：VAV系统中通常还配备CO2传感器，用于监测室内二氧化碳（CO2）浓度。

当室内CO2浓度超过设定阈值时，VAV控制器会调整空气流量以提供更多新鲜空气，保证室内空气质量。

4.湿度控制：VAV系统可以配备湿度传感器，用于监测室内湿度。

当室内湿度超出设定范围时，VAV控制器会通过控制空气供应和回风比例来调节室内湿度。

VAV系统的控制方式通常有以下几种：1.独立控制方式：VAV系统中的每个房间都有一个独立的VAV盒和温度传感器，这种方式适用于对每个房间的控制要求较高的场所，如办公室、会议室等。

每个房间的VAV盒独立调节空气供应量和温度，以满足不同房间的需求。

2.分区控制方式：VAV系统中的房间按照区域进行分组，每个区域有一个共享的VAV盒和温度传感器。

通过调节共享VAV盒的风门开合程度，以及控制空气供应的风量和温度，实现对整个区域的温度控制。

3.中央控制方式：VAV系统中的所有VAV盒通过一个集中的控制器进行集中管理。

中央控制器可以根据室内温度、湿度和CO2浓度等参数，自动调节各个VAV盒的风门开合程度和空气供应量，以实现整个系统的优化控制。

VAV变风量系统技术方案VAV（Variable Air Volume）变风量系统是一种根据室内需求量自动调整送风量的空调系统。

它通过在室内安装多个可调节的风口和风阀，根据室内温度和湿度来自动调整送风量的大小，以达到节能和提供舒适的室内环境的目的。

1.主要组成部分：-送风机：根据室内需求自动调整送风量的大小。

-风口和风阀：安装在室内的各个房间，可根据需求调整风量。

-温度和湿度传感器：安装在室内的各个区域，用来监测室内的温度和湿度。

-控制器：根据传感器的数据，自动调整送风量和房间的温度。

-冷却水系统：提供冷却水来降低送风的温度。

2.工作原理：-当室内温度高于设定的温度时，传感器会将信号传给控制器。

-控制器收到传感器的信号后，会自动调整送风机的运行速度，增加送风量。

-同时，控制器会打开相应房间的风口和风阀，提高空气的流通。

-当室内温度达到设定的温度后，控制器会降低送风量，并关闭房间的风口和风阀，以减少能耗。

3.特点和优势：-节能：VAV系统可以根据实际需求调整送风量，避免不必要的能耗。

-舒适性：系统可以实现个别房间的独立控制，提供舒适的室内环境。

-精确控制：控制器可以根据室内的温度和湿度实时调整系统的运行，提高控制的精确度。

-可扩展性：系统可根据需求进行升级和扩容，可以适应不同规模和需求的建筑。

4.设计考虑：-空气质量：在设计系统时，需要考虑空气的流通和新风的供应，保证室内空气的质量。

-噪音控制：需要采用低噪音的送风机和风口，以减少对室内环境的干扰。

-新风处理：可以考虑引入热回收装置，以提高能效和减少能耗。

-维护和保养：系统的维护和保养是确保系统正常运行的关键，需要定期清洁和检查设备。

总之，VAV变风量系统是一种先进的空调系统，可以根据实际需求调整送风量，提供舒适的室内环境，同时也能实现节能和减少能耗的目的。

在设计和实施VAV系统时，需要考虑空气质量、噪音控制、新风处理和维护等因素，以确保系统的正常运行和满足用户需求。

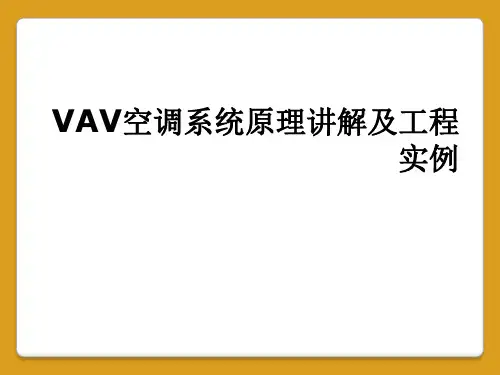

VAV空调系统原理讲解及工程实例VAV系统的基本原理是在空调系统的末端设置可调节风量的湿帘箱或风口，通过调节送风量来控制室内温度。

传统的空调系统通常采用恒压送风，通过调节供冷量来控制室内温度。

而VAV系统则通过调节湿帘箱或风口的开度，改变送风量，使得室内温度得到控制。

VAV系统的工程实例通常包含以下主要组件：1.空调主机：主要包括供冷系统和供暖系统。

供冷系统由蒸发器、压缩机、冷凝器等组成；供暖系统由热水循环系统、热水锅炉等组成。

2.空气处理系统：主要包括过滤器、风机、湿帘箱等设备。

过滤器用于过滤空气中的灰尘和有害颗粒；风机用于将空气送入系统；湿帘箱用于调节送风量。

3.VAV控制器：用于控制湿帘箱或风口的开度，调节送风量。

控制器通常包括传感器、执行器、控制面板等。

4.风口和风管系统：用于将送风送到各个冷暖区域，风口的开度调节决定了相应区域的供风量。

在VAV系统中，控制器通过传感器感知室内温度，并根据设定的温度要求来调节送风量。

当室内温度达到设定温度时，控制器会通过执行器调节湿帘箱或风口的开度，降低送风量，以保持室内温度的稳定。

相比于传统空调系统，VAV系统可以根据实际需要调节送风量，减少了能耗浪费，提高了能效。

VAV空调系统的工程实例可以应用于各种建筑物，例如商业办公楼、酒店、医院、学校等。

以商业办公楼为例，系统通常会根据不同区域的使用要求和室内负荷情况设计不同的冷暖区域。

每个区域都会安装一个VAV控制器来控制湿帘箱或风口的开度，并连接到主控制室，通过主控制室来监控和控制整个系统的运行。

这样可以根据各个区域的需求来调节送风量，提高舒适度和能效。

总之，VAV空调系统通过调节送风量来实现室内温度的控制，提高了系统的能效和舒适度。

其工程实例可以广泛应用于各种建筑物，通过灵活的控制和节能设计来满足不同区域的需求。

vav原理
VAV原理。

变风量空调系统（VAV）是一种智能化的空调系统，它能够根据不同区域的需求自动调节风量和温度，从而实现节能和舒适的空调效果。

VAV系统的工作原理
是基于空气动力学和控制原理的，下面我们将详细介绍VAV系统的工作原理。

首先，VAV系统通过空气处理设备将室外空气引入建筑物内部，并经过过滤、加热或制冷等处理后，送入各个区域。

在送风过程中，VAV系统通过风量调节器
控制送风量，根据不同区域的需求来调节送风量，从而实现不同区域的温度控制。

其次，VAV系统通过室内温度传感器和控制器实时监测各个区域的温度，并
根据设定的温度要求来调节送风温度。

当某个区域的温度低于设定值时，VAV系
统会自动增加送风温度；反之，当温度高于设定值时，系统会自动降低送风温度，以保持各个区域的舒适温度。

此外，VAV系统还通过空气回风口回收室内空气，并将其送回空气处理设备
进行再次处理，从而实现室内空气的循环利用。

这样不仅能够节约能源，还能够保持室内空气的清新和舒适。

总的来说，VAV系统的工作原理是通过控制送风量和温度来实现不同区域的
温度调节，同时通过空气循环利用来实现节能和舒适的空调效果。

这种智能化的空调系统不仅能够满足建筑物内部不同区域的空调需求，还能够实现节能减排的目的，是一种非常理想的空调系统。

总结一下，VAV系统的工作原理是基于空气动力学和控制原理的，通过控制
送风量和温度来实现不同区域的温度调节，同时通过空气循环利用来实现节能和舒适的空调效果。

希望通过本文的介绍，能够让大家对VAV系统的工作原理有一个
更加深入的了解。

浅谈变风量空调系统VAV0浅谈变风量空调系统（VAV）变风量空调系统VAV（即Variable Air Volume 的英文缩写）是以节能为目的发展起来的一种空调系统形式，其实质是保持空调的送风温度，根据空调房间内实际负荷的变化来调节空调送风量，从而达到控制房间温度的目的。

二、变风量空调系统的结构XX大厦建筑面积12万平方米，地上建筑33层，地下3层。

标准层分南北两大区域，每个区域又分为内区与外区，内区为公共区域，外区为办公区域。

南北区各一个空调机房，每个空调机房两台变频空调机组，分别为内区与外区的变风量末端箱提供冷/热风。

分别安装在16层与31层的8台大型变频新风机组则通过风管与各层空调机组相连，为其提供新风。

空调/新风机组均为两管式，高压喷雾加湿，初中效过滤，变风量末端箱1305台为单风道压力无关型，分别安装于各层公共区域及办公区。

三．变风量空调系统的工作原理及控制变风量空调系统的控制主要包括变风量空调机组、变风量新风机组及变风量末端的控制。

下面将讨论上述设备的工作原理和控制方法(一)变频空调机组（AHU）的工作原理及控制1、变频空调机组的工作原理变风量空调系统的与其他空调系统的最大区别就是风量控制。

控制方法分别为定静压控制法、变静压控制法、总风量控制法。

本大厦空调机组采用定静压控制法，使用变频驱动器控制风机的转速来控制送风量。

控制器根据送风主管的静压自动调节送风机和回风机的转速，使主风管保持一定的静压。

2、变频空调机组的控制(1)送风静压的控制当室内负荷发生变化时，室温相应发生变化，室温的变化由温度传感器感知并送到变风量末端控制器，调节末端末端箱的风阀开度，改变送风量跟踪负荷变化。

随着送风量的变化，送风管道中的静压也发生变化这一静压变化由安装在风道中的静压传感器测得并送至直接数字控制器DDC，DDC控制器根据静压设定值和实际值的偏差输出控制信号对变频器的输出频率进行PID调节，改变风机转速，从而保持静压不变。
