粉煤灰安定性试验方法

粉煤灰检验操作方法与步骤1.1粉煤灰含水量的测定：（1）需用仪器：天平（分度值不大于0.05g ），电热干燥箱，干燥器。

（2）试验步骤：① 称取粉煤灰试样50g （W 1，准确至0.01g ），倒入蒸发皿中。

② 将烘干箱温度调整并控制在105℃~110℃。

③ 将试样放入烘干箱内烘至恒重，取出放在干燥器中冷却至室温后称量（W 2，准确至0.01g ）。

（3）结果计算：含水量 100121⨯-=W W W W %（精确至0.1%） 1.2粉煤灰的细度测定（1）需用仪器：负压筛析仪，0.045mm 方孔筛，架盘天平 （最大称量100g ， 分度值不大于0.05g ）。

（2）试验步骤：① 将测试用粉煤灰样品置于温度为105℃~110℃烘干箱内烘至恒重，取出放在干燥器中冷却至室温。

② 检查方孔筛，必须洁净、无破损。

把方孔筛放在筛座上，盖上筛盖，接通电源，检查控制系统，调节负压至4000Pa~6000Pa 范围内；当负压偏低时，清理集尘瓶及滤尘布，使负压能达到规定要求。

③ 称取试样10g （G 0，准确至0.01g ），倒入方孔筛筛网上，置于负压筛析仪上连续筛析3min 。

当有样品附着筛盖时，可轻敲筛盖将其震落。

注意试验过程中样品不得散失到筛外。

③ 筛析仪停机后观察筛余物，如出现颗粒成球、粘筛或有细颗粒沉积在筛框边缘，用毛刷将细颗粒轻轻刷开，将定时开关拨到手动位置，再筛析1~3min 直至筛分彻底为止。

将筛网内的筛余物收集并称其质量（G 1，准确至0.01g ）（3）结果计算：筛余百分量F =10001 G G ( % )，计算至0.1%。

1.3粉煤灰的需水量比测定（胶砂法）原理：按GB/T 2419测定试验胶砂和对比胶砂的流动度，以二者流动度达到130mm —140mm 时的加水量之比确定粉煤灰的需水量比。

（1）需用仪器及材料：天平（量程不小于1000g ，最小分度值不大于1g ），水泥（GSB14—1510强度检验用水泥标准样品），标准砂（符合GB/T 17671—1999规定的0.5mm —1.0mm 的中级砂），水泥胶砂搅拌机，流动度跳桌。

粉煤灰操作细则一、含水量的试验方法1、操作步骤称取粉煤灰试样50g，准确至0.01g，倒入蒸发皿中；将烘干箱温度调整并控制在105℃~110℃；将粉煤灰试样放入烘干箱内烘至恒重，取出放在干燥器中冷却至室温后称量，准确至0.01g。

2、计算公式W = [（W1－W0）/ W1] × 100式中：W ——含水量，%；W1——烘干前试样的质量，g；W0——烘干后试样的质量，g；计算至0.1%。

二、细度的试验方法1、操作步骤将粉煤灰样品置于温度为105℃~110℃烘干箱内烘至恒重，取出放在干燥器中冷却至室温。

称取试样50 g，准确至0.01 g，倒入45μm方孔筛筛网上，将筛子置于筛座上，盖上筛盖。

接通电源，将定时开关固定在3，开始筛析；开始工作后，观察负压表，使负压稳定在4000Pa～6000Pa，若负压小于4000Pa则应停机，清理收尘器中的积灰后再进行筛析。

在筛析过程中，可用轻质木棒或硬橡胶棒轻轻敲打筛盖，以防吸附。

3min后筛析自动停止，停机后观察筛余物，如出现颗粒成球、粘筛可有细颗粒沉积在筛框边缘，用毛刷将细颗粒轻轻刷开，将定时开关固定在手动位置，再筛析1min～３min直至筛分彻底为止，将筛网内的筛余物收集并称量，准确至0.01 g。

2、计算公式F = （G1/G）×100式中：F ——45μm方孔筛筛余，%；G1——筛余物的质量，g；G ——称取试样的质量，g。

计算至0.1%。

三、烧失量的试验方法1、操作步骤准确称取试样约1 g，放入已灼烧至恒量的瓷坩埚中，在950℃～1000℃的高温下灼烧30min，取出，稍冷后置于干燥器中，冷却至室温后进行称量。

2、计算公式Loss =（m －m1）/ m×100式中：Loss ——烧失量的百分含量，%；m ——灼烧前试样的质量，；m1——灼烧后试样的质量，。

四、需水量比的试验方法1、操作步骤（1）胶砂配比按下表（2）试验胶砂按GB/T17671规定进行搅拌。

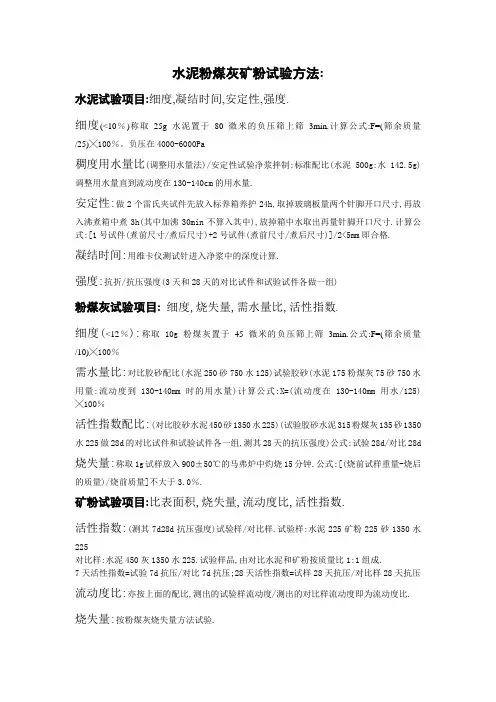

水泥粉煤灰矿粉试验方法:水泥试验项目:细度,凝结时间,安定性,强度.细度(<10％)称取25g水泥置于80微米的负压筛上筛3min.计算公式:F=(筛余质量/25)╳100％。

负压在4000-6000Pa稠度用水量比(调整用水量法)/安定性试验净浆拌制:标准配比(水泥500g:水142.5g)调整用水量直到流动度在130-140cm的用水量.安定性:做2个雷氏夹试件先放入标养箱养护24h,取掉玻璃板量两个针脚开口尺寸,再放入沸煮箱中煮3h(其中加沸30min不算入其中),放掉箱中水取出再量针脚开口尺寸.计算公式:[1号试件(煮前尺寸/煮后尺寸)+2号试件(煮前尺寸/煮后尺寸)]/2<5mm即合格.凝结时间:用维卡仪测试针进入净浆中的深度计算.强度:抗折/抗压强度(3天和28天的对比试件和试验试件各做一组)粉煤灰试验项目:细度,烧失量,需水量比,活性指数.细度(<12％):称取10g粉煤灰置于45微米的负压筛上筛3min.公式:F=(筛余质量/10)╳100％需水量比:对比胶砂配比(水泥250砂750水125)试验胶砂(水泥175粉煤灰75砂750水用量:流动度到130-140mm时的用水量)计算公式:X=(流动度在130-140mm用水/125) ╳100％活性指数配比:(对比胶砂水泥450砂1350水225)(试验胶砂水泥315粉煤灰135砂1350水225做28d的对比试件和试验试件各一组,测其28天的抗压强度)公式:试验28d/对比28d 烧失量:称取1g试样放入900±50℃的马弗炉中灼烧15分钟.公式:[(烧前试样重量-烧后的质量)/烧前质量]不大于3.0％.矿粉试验项目:比表面积,烧失量,流动度比,活性指数.活性指数:(测其7d28d抗压强度)试验样/对比样.试验样:水泥225矿粉225砂1350水225对比样:水泥450灰1350水225.试验样品,由对比水泥和矿粉按质量比1:1组成.7天活性指数=试验7d抗压/对比7d抗压;28天活性指数=试样28天抗压/对比样28天抗压流动度比:亦按上面的配比,测出的试验样流动度/测出的对比样流动度即为流动度比. 烧失量:按粉煤灰烧失量方法试验.。

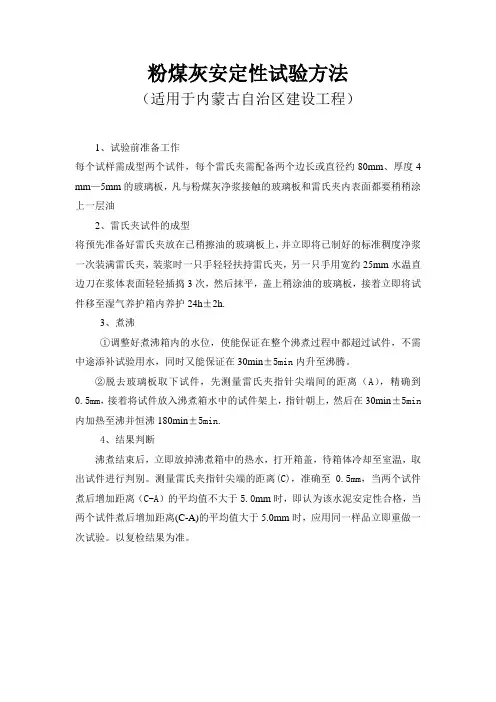

粉煤灰安定性试验方法
（适用于内蒙古自治区建设工程）
1、试验前准备工作
每个试样需成型两个试件，每个雷氏夹需配备两个边长或直径约80mm、厚度4 mm—5mm的玻璃板，凡与粉煤灰净浆接触的玻璃板和雷氏夹内表面都要稍稍涂上一层油
2、雷氏夹试件的成型
将预先准备好雷氏夹放在已稍擦油的玻璃板上，并立即将已制好的标准稠度净浆一次装满雷氏夹，装浆时一只手轻轻扶持雷氏夹，另一只手用宽约25mm水温直边刀在浆体表面轻轻插捣3次，然后抹平，盖上稍涂油的玻璃板，接着立即将试件移至湿气养护箱内养护24h±2h.
3、煮沸
①调整好煮沸箱内的水位，使能保证在整个沸煮过程中都超过试件，不需中途添补试验用水，同时又能保证在30min±5min内升至沸腾。

②脱去玻璃板取下试件，先测量雷氏夹指针尖端间的距离（A），精确到
0.5mm，接着将试件放入沸煮箱水中的试件架上，指针朝上，然后在30min±5min 内加热至沸并恒沸180min±5min.
4、结果判断
沸煮结束后，立即放掉沸煮箱中的热水，打开箱盖，待箱体冷却至室温，取出试件进行判别。

测量雷氏夹指针尖端的距离(C)，准确至0.5mm，当两个试件煮后增加距离（C-A）的平均值不大于5.0mm时，即认为该水泥安定性合格，当两个试件煮后增加距离(C-A)的平均值大于5.0mm时，应用同一样品立即重做一次试验。

以复检结果为准。

水泥安定性测定方法
1、方法概要
雷氏法是通过测定水泥标准稠度净浆在雷氏夹中沸煮后试针的相对位移表征其体积膨胀的程度。

观测由二个试针的相对位移所指示的水泥标准稠度净浆体积膨胀的程度。

2、引用标准
GB/T1346-2011水泥标准稠度用水量、凝结时间、安定性检验方法
3、试验主要仪器设备：
水泥净浆搅拌机、雷氏夹、标准养护箱、沸煮箱。

4、试验步骤
⑴制备试样：对比样品和被检验粉煤灰按7:3质量比混合而成。

⑵设备检查：每个试样需成型两个试件，每个雷氏夹需配备质量约75克至85克的玻璃板两块。

凡与胶凝净浆接触的玻璃板和雷氏夹内表面都要稍稍涂上一层油。

沸煮箱内的水位，能保证在整个煮沸过程中都超过试件，不需要中途加水，同时又能保证30±5分钟内升至沸腾。

⑶雷氏夹的成型：将准备好的雷氏夹放在已稍擦油的玻璃板上，立即将已经达到标准稠度的胶凝净浆一次装满雷氏夹，装浆时一只手轻扶雷氏夹，另一只手用宽约10㎜的小。

水泥标准稠度用水量、凝结时间、安定性检验方法本方法适用于硅酸盐水泥、普通水泥、矿渣水泥、火山灰水泥、粉煤灰水泥以及指定采用本方法的其它品种水泥。

1.0仪器设备：1.1水泥净浆搅拌机(简称搅拌机)：用于水泥净浆的搅拌，主要由搅拌锅、搅拌叶片、传动机构和控制系统组成；搅拌叶片在搅拌锅内作旋转方向相反的公转和自转，并可在竖直方向进行调节；搅拌锅可以升降，传动结构保证搅拌叶片按规定的方向和速度运转，控制系统具有按程序自动控制与手动人工控制两种功能。

搅拌叶片转速如下表示搅拌机拌和一次的自动控制程序为：慢速120±3s，停拌15s，快速120±3s。

搅拌叶片与搅拌锅用钢材制成，搅拌锅内径160mm，深度139mm，壁厚约1mm，搅拌叶片宽111.0mm；搅拌时，搅拌叶片与锅底、锅壁的最小间隙为2±1mm。

1.2净浆标准稠度与凝结时间测定仪（简称锥形稠度仪）：用于水泥净浆标准稠度与凝结时间的测定；该仪器由铁座与可以自由滑动的φ12金属圆棒构成，松紧螺丝用以调整金属棒的高低，金属棒上附有指针，利用量程0～70mm的标尺指示金属棒下降距离；测定标准稠度时，棒下装一金属空心试锥，锥底直径40mm，高50mm，装净浆用的锥模，上口内径60mm，锥模工作高度75mm，锥模总高度80mm。

测定凝结时间时，取下试锥，换上试针；试针直径1.1±0.04mm,长约50mm，试针要用硬质钢丝制成，不得弯曲；滑动部分的重量，即试杆装上试锥或试针后的总重量，均为300±2g；装净浆用的圆模，上部内径为65±0.5mm,下部内径为75±0.5mm，高度为40±0.5mm。

1.3沸煮箱：用于水泥安定性试验，其有效容积为410×240×310mm;内设蓖板，蓖板与加热器之间距离大于50mm，箱的内层由不易锈蚀的金属材料制成，能在30±5min内将箱内的试验用水由室温升至沸腾，并可保持沸腾状态3小时以上，整个试验过程不需补充水量。

a.不同品种的水泥试体、不同时间成型的试体应分池养护;水泥实验1.水泥细度实验：水泥细度检测实施细则2.适用范围、检测项目(参数）及技术标准1.1适用范围适用于普通水泥细度检验。

1.2检测项目（参数)80μm筛筛析法检验水泥细度.1.3技术标准产品标准《硅酸盐水泥、普通硅酸盐水泥》GB 175—1999。

试验方法标准《水泥细度检验方法》GB 1345—91.3.检测环境与检测设备2.1检测环境条件a.试验室温度为20±2℃相对湿度应不低于50％；水泥试样、拌和水、仪器和用具的温度应与试验室一致；b.养护箱的温度为20±1℃，相对湿度不低于90％；c.体养护池水温度应在20±1℃范围内;d.试验室空气温度和相对湿度及养护池水温在工作期间每天至少记录一次。

2.2检测设备0.9μm方孔筛、80μm试验筛、负压筛析仪、天平（100 g，分度值不大于0。

05 g）4.取样方法及试样数量按批量（500t/验收批）以留样筒在运输车卸料口或仓口取样.每批取样不少于12kg.5.检测（试验）方法4.1设备,标准,环境检查方孔筛0。

9mm，已检定。

试验筛80μm，已检定。

负压筛析仪，设备编号1-33，已检定.天平(100 g ，分度值不大于0。

05 g )，已检定.4.2 试样检查,制备4.2.1 试样(试件)制备水泥样品应充分拌匀，通过0.9mm 方孔筛，记录筛余物情况，要防止过筛时混入其他水泥.4.3 检测(试验)与计算4.2.1 检测(试验)检测方法依据《水泥细度检验方法》GB 1345-91。

操作步骤,i.筛析试验前，应把负压筛放在筛座上,盖上筛盖，接通电源，检查控制系统，调节负压至4000~6000MPa. ii. 称取试样25g,至于洁净的负压筛中，盖上筛盖,放在筛座上，开动筛析仪连续筛析2min ，在此期间如有试样附着在筛盖上，可轻轻的敲击，使试样落下。

筛毕使负压恢复正常。

粉煤灰操作细则一、含水量的试验方法1、操作步骤称取粉煤灰试样50g，准确至0.01g，倒入蒸发皿中；将烘干箱温度调整并控制在105℃~110℃；将粉煤灰试样放入烘干箱内烘至恒重，取出放在干燥器中冷却至室温后称量，准确至0.01g。

2、计算公式W = [（W1－W0）/ W1] × 100式中：W ——含水量，%；W1——烘干前试样的质量，g；W0——烘干后试样的质量，g；计算至0.1%。

二、细度的试验方法1、操作步骤将粉煤灰样品置于温度为105℃~110℃烘干箱内烘至恒重，取出放在干燥器中冷却至室温。

称取试样50 g，准确至0.01 g，倒入45μm方孔筛筛网上，将筛子置于筛座上，盖上筛盖。

接通电源，将定时开关固定在3，开始筛析；开始工作后，观察负压表，使负压稳定在4000Pa～6000Pa，若负压小于4000Pa则应停机，清理收尘器中的积灰后再进行筛析。

在筛析过程中，可用轻质木棒或硬橡胶棒轻轻敲打筛盖，以防吸附。

3min后筛析自动停止，停机后观察筛余物，如出现颗粒成球、粘筛可有细颗粒沉积在筛框边缘，用毛刷将细颗粒轻轻刷开，将定时开关固定在手动位置，再筛析1min～３min直至筛分彻底为止，将筛网内的筛余物收集并称量，准确至0.01 g。

2、计算公式F = （G1/G）×100式中：F ——45μm方孔筛筛余，%；G1——筛余物的质量，g；G ——称取试样的质量，g。

计算至0.1%。

三、烧失量的试验方法1、操作步骤准确称取试样约1 g，放入已灼烧至恒量的瓷坩埚中，在950℃～1000℃的高温下灼烧30min，取出，稍冷后置于干燥器中，冷却至室温后进行称量。

2、计算公式Loss =（m －m1）/ m×100式中：Loss ——烧失量的百分含量，%；m ——灼烧前试样的质量，；m1——灼烧后试样的质量，。

四、需水量比的试验方法1、操作步骤（1）胶砂配比按下表（2）试验胶砂按GB/T17671规定进行搅拌。

粉煤灰标准
粉煤灰标准（规范）包括以下内容：
1. 粉煤灰的取样和试验方法应符合现行国家标准《粉煤灰试验方法》的规定。

2. 粉煤灰的等级分为一级、二级和三级，其技术要求应符合表4-3的规定。

3. 粉煤灰的细度是指45μm方孔筛的筛余量，其值与粉煤灰的需水量比有线性关系。

一级粉煤灰的细度应不大于12%，二级粉煤灰的细度应不大于25%，三级粉煤灰的细度应不大于50%。

4. 粉煤灰的需水量比是指达到标准稠度需水量与净浆需水量之比，它与粉煤灰的细度、烧失量、含水量等因素有关。

一级粉煤灰的需水量比应不大于95%，二级粉煤灰的需水量比应不大于105%，三级粉煤灰的需水量比应不大于110%。

5. 粉煤灰的烧失量是指烧后失去的质量与原质量之比，它与粉煤灰的活性、密度、比表面积等因素有关。

一级粉煤灰的烧失量应不大于5%，二级粉煤灰的烧失量应不大于8%，三级粉煤灰的烧失量应不大于12%。

6. 粉煤灰的含水量是指含水率，它与粉煤灰的密度、比表面积等因素有关。

一级粉煤灰的含水量应不大于1%，二级粉煤灰的含水量应不大于3%，三级粉煤灰的含水量应不大于6%。

7. 粉煤灰的安定性是指其体积安定性，即其体积变化是否稳定。

如果体积安定性不良，则会导致构件（制品）产生膨胀性裂纹。

根据现行国家标准《粉煤灰试验方法》的规定，一级粉煤灰的安定性应符合以下要求：沸煮法试验时，试件煮后无裂纹、弯曲、膨胀等现象；雷氏法试验时，试件煮后膨胀值小于等于5mm。

二级和三级粉煤灰的安定性要求同普通混凝土。

粉煤灰安定性试验（标准法）1.目的及原理雷氏法是通过测定水泥标准稠度净浆在雷氏夹中沸煮后试针的相对位移表征其体积膨胀的程度。

2.仪器设备2.1水泥净浆搅拌机2.2雷氏夹2.3沸煮箱2.4雷氏夹膨胀测定仪3.试验样品对比样品和被检验粉煤灰（C类）按7：3质量比混合而成4. 安定性测定(标准法)4.1 试验前准备工作每个试样需成型两个试件，每个雷氏夹需配备两个边长或直径约80mm、厚度4mm～5mm的玻璃板，凡与水泥净浆接触的玻璃板和雷氏夹内都要稍稍涂上一层油。

（注：有些油会影响凝结时间、矿物油比较合适。

）4.2 雷氏夹试件的成型将预先准备好的雷氏夹放在已稍檫油的玻璃板上，并立即将已制好的标准稠度净浆装一次装满雷氏夹，装浆时一只手轻轻扶持雷氏夹，另一只手用宽度约25mm的直边刀在浆体表面轻轻插捣3次，然后抹平，盖上稍檫油的玻璃板，接着立即将试件移至湿气养护箱内养护24h ±2h。

4.3 沸煮4.3.1 调整好煮沸箱内水位，使能保证在整个过程中都能超过试件，不需中途添补试验用水，同时又能保证在30min±5min内开始沸腾。

4.3.2 脱去玻璃板取下试件，先测量雷氏夹指针尖端间的距离（A），精确到0.5mm，接着将试件放入沸煮箱中的试件架上，指针朝上，然后在30min±5min内加热至沸并恒沸180min±5min。

5. 结果判别沸煮结束后，立即放掉箱中的热水，打开箱盖，待箱体冷却至室温，取出试件进行判别。

测定雷氏夹指针尖端的距离（C），精确到0.5mm，当两个试件煮后指针尖端增加的距离（C-A）的平均值不大于5.0mm 时，即认为该样品安定性合格。

当两个试件煮后增加距离的距离（C-A）的平均值大于5.0mm时，应用同一样品立即重做一次试验。

以复检结果为准。
