灯具安规标准培训资料

XXXX灯饰有限公司UL153基础知识一.UL简介1.UL公司美国安全检测实验室公司(Underwriters Laboratories Inc.)成立于1894年,是一家非盈利的民间机构,总部设在美国芝加哥,在世界各地设有分支机构.UL是美国也是世界上最权威的从事产品安全测试和认证的机构之一,专门致力于评估产品,材料及系统的安全性能.至2004年12月31日,UL评估过的产品19025类;客户遍及97个国家和地区;测试实验室58个;检验中心125个;认证的产品制造商71155家;现行UL标准1304个.2.UL标准UL本身是产品安全标准的制订者.至今已制定了1304个产品安全测试标准,涵盖了数千种产品,材料,结构和系统.和我们灯饰厂密切相关的主要有UL153(移动式灯具我司档案号EXXXXXX)和UL1598(固定式灯具,我司档案号EXXXXXX).二.UL1531.关于UL153UL153建立于1952年,经过11次修改,现行版本为2002年3月25日修改的第12版..2.UL153涵盖范围可移动式灯具,简单的说即带插头的灯具,如桌灯,落地灯,朝天立灯,柜灯,工作灯,手灯等.而小夜灯(UL1786),圣诞灯串(UL588),低压灯(UL1838)等则不在UL153的范围.三.UL153灯具的使用环境1.Dry Location----干燥环境2.Wet Location----户外环境注:UL153没有潮湿环境(Damp Location)的定义.四.一般机械结构(Mechanical Construction)要求1.组装和安装(Assembly and Packaging)1.)每个出货产品都应是组装好的,只有在以下情况时不要求完全组装完成:a.所有接合点均连接良好,若有特殊结构,须附特殊工具b.没有电气连接外露c.电气连接应有防拉结构d.附有安装说明书e.符合UL规定和出厂安装说明书2.)电线通过的一只灯的二个包装时分离部份(K/D)时要求:a.电线旋转不超过360°b.电气连接应有防拉结构在以下情况都成立时,旋转可以超过360°:a.电线通过的管内径达到或超过12.7mmb.在没有阻碍的管里每3”不能超过一个圈c.电气连接不可外露d.电气连接应有防拉结构2.电气外壳(Enclosure)1.)主要作用a.隔开带电部份b.防火,防电击,防电磁c.机械保护2.)外壳材料a.玻璃(Glass)b.金属(Metal)c.尿醛树脂(Urea resin)（注：不是POL Y）d.陶瓷(Porcelain)e.电木(Phenolic composition)f.塑料(Plastic)g.木(Wood)3.)需要外壳保护的部份:a.电气接合点b.支路电线,如SPT-1,1015等c.变压器,电容d.镇流器e.外露的带电部件4.)金属外壳最小厚度(粗胚):长度26”以内:受力情况下铁0.51mm(0.41mm),铜铝0.64mm(0.51mm)不受力情况下铁0.41mm(0.33mm),铜铝0.51mm(0.41mm) (括号内资料为有转折加强的部件)5.)塑料外壳a.要符合撞击测试要求b.要遵守UL746C:防火等级在V-2或以上,通过烤炉温度测试c.在正常使用时塑料部份不会熔化或变形6.)外壳开孔a.不能接触带电部份,即通过带电部份的可接近性测试b.内有电线绕组的外壳不能有开孔或焊渣c.外壳上不能开安装孔3.电线通道与电线导管(Wireways and Tubing)1.)电线通道应平顺没有尖刺和锋利的边缘2.)电线导管内部应没有尖锐的边缝和结3.)螺丝,螺纹和自攻螺丝在电线通道上外露不超过4.8mm4.灯罩说明书(Shade Construction)1.)一只灯出货时应配灯罩,如不配灯罩则要在说明书里限定灯罩尺寸2.)灯罩应能以可靠的材质来保持其形状3.)说明书应指明灯罩在使用前取下外面防尘罩4.)CSA规定灯罩有慢燃要求5.防拉装置(Strain Relief)1.)作用:任何灯具都应提供抗拉的装置以防止电源的外力直接传递到灯具内部的电气接点或是灯头接线等2.)防拉主要方式:打结(UL结,死结),线扣,八字扣,固定夹,锁式线扣等3.)锁式线扣不能用SPE-2,SPT-2,SVT,SVTO等线上,除非加一层适当的保护(如热缩管等)或者锁式线扣通过UL认证可以用于上述电线4.)当用打结方式防拉时,与线结接触的表面应无尖刺和锋利的边缘以防止电线损伤五.一般电气结构(Electrical Construction)要求1.组装和安装(Assembly and Packaging)电气线路应完全接好,以下情况除外:1.)带快捷插头,插座的2.)不会损坏电线3.)拉链开关的拉链,具备说明书2.带电部份(Live Parts)的可接近性1.)灯具在正常使用时带电部份是不能接触的,除非:a.低压电路(30V或以下，峰值42.4V或以下)b没有电气接线幷且有防拉的电线2.)可接近性测试a.用探棒测试b.测试对象是非用工具不能拆卸的部份3.爬电距离(Electrical Spacing)1.)在未绝缘的两极之间和未绝缘的两极与未绝缘的金属之间的隔空距离为6.4mm,表面距离为9.5mm2.)加绝缘层可减小两极之间和两极与金属之间的距离(最小距离不低于1.2mm)4.电线和导体(Wiring and Conductors)1.)电线不低于18AWG2.)24AWG到18AWG的电线可用于马达及变压器上,但需符合以下条件:a.此线被完全包覆b.线的长度不超过152mmc.通过异常操作测试3.)24AWG到18AWG的电线可用于低压电路4.)任何内配线可以小于18AWG,但必须提供适当的保护装置如保险丝,外壳等,同时考虑非正常使用及短路的使用情形5.)电线温度,电压a.额定温度:60℃,75℃,90℃,105℃,150℃,200℃,250℃额定电压:300V,600Vb.电线温度90℃(或105℃)的加玻璃纤维导管(0.25mm厚硒套管)可当作150℃用c.电线20288是可接触的,只能作内配线,不能作主电源线5.接线(Splices and Connection)1.)用螺丝固定的接线电线的剥线顶端应沾锡3.2mm以上2.)接线处的机械性能和电气性能固定3.)未绝缘的导体需加绝缘4.)常用绝缘可用绝缘胶布5.)接头在弯管和中座中不用定位6.)快速连接遵循UL310的规定6.电线可弯曲性1.)电线弯曲要符合UL标准2.)在弯曲使用中不得有:a.割伤或磨损b.电气连接中的受力或移动3.)电线SV,SVO,SVOO,SVT,SVTO,SVTOO不能打结或过度弯曲7.电源线(Power Supply Cords)1.)应配有与灯具功率相配套的插头2.)应不低于18AWG,常用的电源线有SPT-2,SVT,SJT等3.)SPE-1,SP-1,SPT-1不能作电源线4.)SPT-1可用于内配线5.)电源线出线至少5’6.)SPT-2(W),SJT(W)可用于户外7.)SPT-1,SP-1,20288作内配线时撕开不超过3”(76mm),否则要加套管8.插头(Attachment Plug)1.)插头分两脚和三脚,三脚插头可用于户外环境中2.)一般插头是15A,125V9.极性识别(Polarization and Identification)1.)插头负极:两叉插头中加宽的一边是负极,三叉插头左边的一极是负极2.)扁平线(SPT-1,SPT-2)有凸起线为负极,圆型线(SVT,SJT)上的白线是负极3.)灯头里螺纹是负极4.)开关,保险丝和其它保护装置要断正极10.接地与连通(Grounding and Bonding)1.)若使用三线式插头电源线,则所有可接触的且可漏电的导体皆应连通且接地2.)须接地连通的部份不得有表面处理导致不连通3.)锡焊或塑料材料之固定都不是接地连通的有效方式4.)接地连通的有效方式有:a.机械螺丝和螺母b.机械螺丝旋入铁板两牙以上c.铆钉及内齿华司5.)用以接地连通的螺丝或铆钉等不得同时用以固定其它用途之部件6.)接地电阻值应小0.1欧姆,接地电线最小16AWG11.灯头(Lampholders)1.)灯头接线应有外壳保护,不可外露2.)如灯具有外露接点且附加一个纸套管来做绝缘,则此纸套管需设计为以工具才能拆下3.)三段带开关灯头只能灯泡朝上4.)美规常用灯头规格:a.E26(E27)b.E12,E10c.E17d.卤素灯头e.荧光灯头12.开关(Switches)灯具没有要求一定要配开关13.插座(Receptacles)1.)每只灯限用2个单插座或1个双插座2.)插座与插头应保持同型号幷且区分极性3.)插座表面应保持适当空间以方便插头插取六.白炽灯(Incandescent Units)1.免温度测试灯具(Temperature Test-Exempt Units)特点1.)不需送测2.)工厂自己测试3.)工厂自测内容 :a.灯罩架测试b.悬挂测试c.拉力测试d.平衡度测试2.不符合免温度测试即需送测的灯具 :1.)带有变压器,马达或类似发热组件2.)带有塑料电器外壳3.)密封型灯罩带有7W以上灯泡4.)正常使用下灯罩变形5.)安装在橱柜里的灯6.)带有E27金属式灯头且安装成灯泡在下的方向3.免温度测试的白炽灯必须由以下方式决定 :1.)决定灯罩种类2.)判断灯泡与灯罩的距离3.)决定灯头线温度4.灯罩种类 :(以开口是否达到右表呎寸决定开闭)1.)上开下开(Open Top/Open Bottom)2.)上开下闭(Open Top/Close Bottom)3.)上闭下开(Close Top/Open Bottom)4.)上闭下闭(Close Top/ Close Bottom)5.灯泡与灯罩的距离(见下图和下表)Open top/open botton shade minimum lamp-to-shade spacing6.灯头线最小额定温度1.)上开下开(Open Top/Open Bottom) 75℃105℃2.)上开下闭(Open Top/Close Bottom) 105℃3.)上闭下开(Close Top/Open Bottom) 105℃150℃(灯头倾斜角度>105°)4.)上闭下闭(Close Top/ Close Bottom) 105℃(灯泡功率不超过7W)7.CUL特殊规定:1.)灯罩只能是上开下开(Open Top/Open Bottom)2.)E26(E27)不能加装不利散热的灯杯和类似部件8.标贴1.)灯头标应有功率,灯泡型式,额定电压,灯泡图形2.)3段灯头的功率不低于100W(30-70-100,15-135-150,50-100-150)七.卤素灯(Tungsten Haligen Units)1.卤素灯应配备一个护罩,一个灯泡护板,一个紫外线过滤板2.朝天落地卤素灯不可使用300W以上的灯泡,若有可调的管壁则一定要有防倾倒开关八.荧光灯具(Fluorescent Units)的结构要求1.安定器应符合要求2.电线符合要求3.安定器开路电压不可超过1000V4.荧光灯灯头的额定电压需为安定器所标示的输出电压值,若安定器无标示输出电压,则灯头最少需为250V5.当安定器输出电压大于150V时,电源线必须为接地式九.高压放电灯具(HIGH-INTENSITY-DISCHARGE Units)结构要求(略)十.表面安装式灯具(Surface Mounted Units)1.壁上固定式灯具(Wall Mounted Unit)1.)壁上固定式灯具应符合下表要求,灯具总重不含安装用具.未加灯罩的则一个灯头加1/4磅测试:总重(磅) 符合条件2-1/4 (1.0KG) (A或B)及(C或D)4-1/4 (1.9KG) [(A或B)及D]或E4-1/4以上(1.9KG以上) FA:从墙面至灯具伸展距离不超过7-1/2in(190mm)为限B:从墙面至灯具重心不超过3in(76.2mm)C:灯具应附有隐藏式锁匙孔,固定孔等D:灯具应附安装工具,内含至少两只6号Type A螺丝,必须穿透架设墙面3/4in(19mm)以上E:灯具应附安装用具,内含至少10-24号机械螺丝及相配螺丝套,螺丝长度应足以穿透固定孔3/4in(19mm)厚墙面F:符合安装测试要求3.)电源线不可从紧邻安装面的地方出线4.)如安装壁上固定式灯具时需要用工具时则此灯具需用有接地的三叉电源线5.)安装壁上固定式灯具时不需要用工具的结构:a.墙面凸起的托架b.挂环,锁匙孔,五金槽等2.橱柜(外)灯(Under-Shelf Mounted Unit)1.)包括安装在架子上, 橱柜以即类似表面上的灯具2.)安装要求同壁上固定式灯具3.)插头电流要达到15A,电线要达到105℃十一.悬吊式(电线和吊链)灯具(Cord and Chain Suspended units)1.定义:Swag Lamp---铁链式吊灯Hanging Lamp---线吊灯2.吊链长度在9’~15’之间3.悬吊灯的结构要求:1.)至少附二个金属钩,金属钩应有螺丝孔2.)二个弹簧夹,每个弹簧夹配有2-7/8in(73mm)螺杆和两个长1in(25.4mm)宽5/16in(7.9mm)的夹片3.)二个自攻螺丝,每个自攻螺丝长1-3/4in(44.4mm),有1-1/4in(31.8mm)的自攻螺纹和另一端的至少6个牙的普通螺纹4.)线吊灯的电线不能直接挂在金属钩上,可加胶管或塑料钩,但须通过吊重测试5.)吊链吊灯总重不超过30b(13.6kg),否则应通过吊重测试6.)线吊灯电线负重最大值如下表:7.)线吊灯不允许有碗状,支架或钩子等去支撑其它不属于灯具本身的东西,吊链吊灯则可以但必须通过吊重测试8.)电线绝缘温度要求105℃9.)电源线出线最小15’(4.6m),同时比吊链长1’~6’(0.3m~1.8m)10.)灯具不得使用有金属外壳或外露接点的灯头11.)线上开关位于可接触金属部份38mm以外十二.夹具式灯具(Clamp-On Mounted Uints)1.夹具式灯具的夹子应可以夹1.6mm~38mm厚度的表面2.夹具式灯具的夹子不应用工具来调整3.电源线要求105℃幷且除开关外一线到底4.灯具不得使用有金属外壳或外露接点的灯头5.线上开关位于可接触金属部份38mm以外十三.橱柜(内)灯(Portable Cabinet Lights)1.分开放式和封闭式2.电源线可用SPT-2,SPE-2,要求105℃,出线10’3.有的灯具含低压电路十四.户外灯(Wet Location Use)1.定义:1.)户外灯具可以是表面固定,自由放置或固定在地面上的,会标明”Suitable for wetlocations”2.)户外灯具在雨中或阳光下或有腐蚀性的气体中(液体下)使用时没有另加保护罩2.带电部份不允许积聚水3.用于户外灯具的材料:1.)铜,铝和铜合金,铝合金,不锈钢以及类似材料2.)表面有适当保护的铁件3.)有相对运动的表面如轴,轴套等关节不需要防锈4.)陶瓷及类似陶瓷表面处理的材料4.排水孔1.)灯具在雨中或淋雨试验时允许进水,但应能及时由排水孔排出2.)排水孔应位于最利于排水的地方3.)排水孔直径为3.2mm5.防水垫片1.)为防止用户在维护灯具时丢失垫片,垫片应用夹子,夹圈,粘胶或其它机械方法固定2.)防水垫片温度要求90℃3.)防水垫片材质:a.硅胶b.橡胶c.其它防热材料6.电源线和插头1.)电源线可以是SJ,SJO,SJT或相当的电线和在电线型号后标明”W”的电线2.)电源线出线不超过50’(15.2m)3.)接地三叉插头7.灯头和开关1.)带丝口的灯头不允许用铝口2.)开关和电气外壳不允许进水8.标签和说明书1.)标明”Suitable for wet locations”2.)警告标3.)灯具材料户外环境材质证明4.)安全说明书5.)组装说明书。

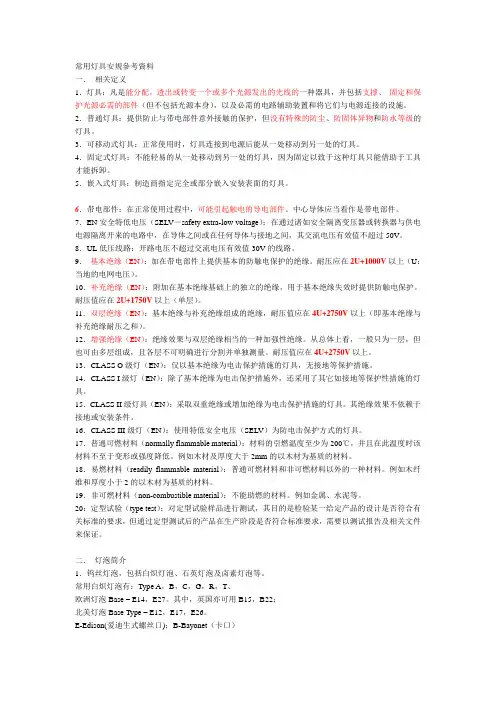

常用灯具安規參考資料一．相关定义1．灯具：凡是能分配，透出或转变一个或多个光源发出的光线的一种器具，并包括支撑、固定和保护光源必需的部件（但不包括光源本身），以及必需的电路辅助装置和将它们与电源连接的设施。

2．普通灯具：提供防止与带电部件意外接触的保护，但没有特殊的防尘、防固体异物和防水等级的灯具。

3．可移动式灯具：正常使用时，灯具连接到电源后能从一处移动到另一处的灯具。

4．固定式灯具：不能轻易的从一处移动到另一处的灯具，因为固定以致于这种灯具只能借助于工具才能拆卸。

5．嵌入式灯具：制造商指定完全或部分嵌入安装表面的灯具。

6．带电部件：在正常使用过程中，可能引起触电的导电部件。

中心导体应当看作是带电部件。

7．EN安全特低电压（SELV－safety extra-low voltage）：在通过诸如安全隔离变压器或转换器与供电电源隔离开来的电路中，在导体之间或在任何导体与接地之间，其交流电压有效值不超过50V。

8．UL低压线路：开路电压不超过交流电压有效值30V的线路。

9．基本绝缘（EN）：加在带电部件上提供基本的防触电保护的绝缘。

耐压应在2U+1000V以上（U：当地的电网电压）。

10．补充绝缘（EN）：附加在基本绝缘基础上的独立的绝缘，用于基本绝缘失效时提供防触电保护。

耐压值应在2U+1750V以上（单层）。

11．双层绝缘（EN）：基本绝缘与补充绝缘组成的绝缘，耐压值应在4U+2750V以上（即基本绝缘与补充绝缘耐压之和）。

12．增强绝缘（EN）：绝缘效果与双层绝缘相当的一种加强性绝缘。

从总体上看，一般只为一层，但也可由多层组成，且各层不可明确进行分割并单独测量。

耐压值应在4U+2750V以上。

13．CLASS O级灯（EN）：仅以基本绝缘为电击保护措施的灯具，无接地等保护措施。

14．CLASS I级灯（EN）：除了基本绝缘为电击保护措施外，还采用了其它如接地等保护性措施的灯具。

15．CLASS II级灯具（EN）：采取双重绝缘或增加绝缘为电击保护措施的灯具。

灯具安规基础知识培训一：灯具可能发生的危害：1．触电 2.火灾 3.机械性危害(导致伤人) 4.辐射二：灯具按绝缘等级来分类：class 0：依靠基本绝缘防止触电的灯具,万一基本绝缘失效,只好依靠环境.ClassⅠ：这类灯具是指其带电部份只被基本绝缘层包着,而灯具之金属部份需接地装置(这类灯具不仅靠基本绝缘防止触电,还有附加<接地线>安全防护措施)classⅡ：这类灯具是指其带电部除基本绝缘层外,再有一层绝缘层包着或带部份裤加强绝缘层包着(绝缘层≧1mmclassⅢ:这类灯具完全不带高压部份和不产生高压电(这类灯具采用安全特低电压电源来防止触电,并且灯具内也不会产生高于安全特低电压的灯具)三：几种常用绝缘的订意：1：基本绝缘：用于带电部件上提供防止触电的基本防护的绝缘。

2：补充绝缘：用于基本绝缘万一失效的情况下仍能防止触电而另加的一种独立绝缘。

3：双重绝缘：用于同一部件上有：基本绝缘和补充绝缘。

4：加强绝缘：用于部件上一种单一的绝缘系统，其防触电性能与双重绝缘相当。

四：安全测试的重要性。

安全测试为人们的财产和环境提供安全保障。

五：灯具一般需要作哪些测试与标准？○A：高压测试（又称为《耐压测试》）件下,测试电压越大标准就越高.[备注:测试电流指测试所设定的漏电电流. ]2)classⅢ灯具一般不用作高压测试.3)凡带火牛[电感火牛和电子火牛]之灯具均采用4000V/3mA之标准作高压测试.(备注:电感火牛分为E1火牛和环形火牛)○B：接地测试： 1）.只针对classⅠ灯具而言2).欧[澳洲,中东]规标准:电流(l)≤10A,电阻(R)≤0.5Ω,电压(U) ≤12V3).美规标准:电流(l)≤25A,电阻(R)≤0.1Ω,电压(U) ≤12V○C:功率测试:1).中东火牛功率充许之范围:-10%-+8%加上损耗值.2).230V电子火牛功率允许之范围:10%-0%.3)灯胆.灯管.灯杯.灯泡功率允许之范围:-10%-+8%○D:极性测试:1).主要针对带有E12.E14.E17.E26.E27灯头的灯具而言(备注:螺旋式灯头必须分:正.负极性).2).底弹片为正极,边弹片或铜口为负极.○E：亮灯测试（又称为点灯测试）1）检查灯头，灯泡之间的配合性和灯头.灯泡之间的接触性。
