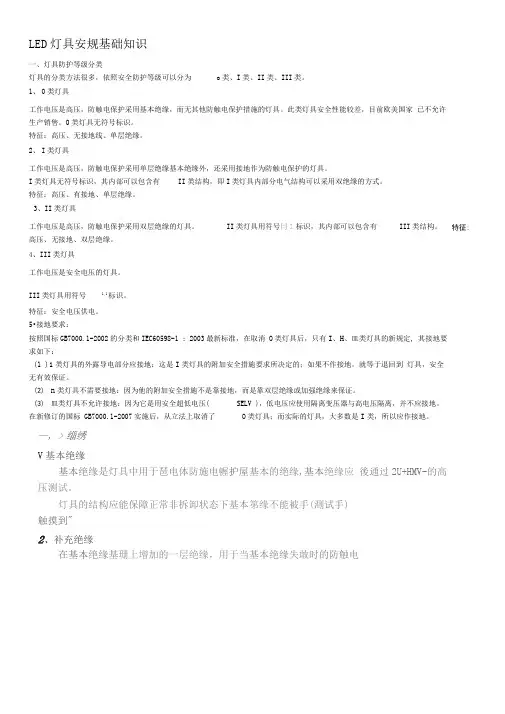

LED灯具安规基础知识
一、灯具防护等级分类
灯具的分类方法很多，依照安全防护等级可以分为0类、I类、II类、III类。
1、0类灯具
工作电压是高压，防触电保护采用基本绝缘，而无其他防触电保护措施的灯具。此类灯具安全性能较差，目前欧美国家已不允许生产销售。0类灯具无符号标识。
特征：高压、无接地线、单层绝缘。
2、I类灯具
工作电压是高压，防触电保护采用单层绝缘基本绝缘外，还采用接地作为防触电保护的灯具。
I类灯具无符号标识，其内部可以包含有II类结构，即I类灯具内部分电气结构可以采用双绝缘的方式。
特征：高压、有接地、单层绝缘。
3、II类灯具
工作电压是高压，防触电保护采用双层绝缘的灯具。II类灯具用符号标识，其内部可以包含有III类结构。特征：高压、无接地、双层绝缘。
4、III类灯具
工作电压是安全电压的灯具。
III类灯具用符号标识。
特征：安全电压供电。
5.接地要求：
按照国标GB7000.1-2002的分类和IEC60598-1∶2003最新标准，在取消O类灯具后，只有Ⅰ、Ⅱ、Ⅲ类灯具的新规定，其接地要求如下：
（1）Ⅰ类灯具的外露导电部分应接地：这是Ⅰ类灯具的附加安全措施要求所决定的；如果不作接地，就等于退回到O类灯具，安全无有效保证。
（2）Ⅱ类灯具不需要接地：因为他的附加安全措施不是靠接地，而是靠双层绝缘或加强绝缘来保证。
（3）Ⅲ类灯具不允许接地：因为它是用安全超低电压（SELV），低电压应使用隔离变压器与高电压隔离，并不应接地。
在新修订的国标GB7000.1-2007实施后，从立法上取消了O类灯具；而实际的灯具，大多数是Ⅰ类，所以应作接地。
值得注意：LED灯具的光源打高压会造成光源内部发光芯片的伤害，故生产线测试LED成品灯具时，只能采用打绝缘电阻的方式进行测试，测试标准是：
I类灯为500V 2MΩ 3S，II类灯为500V 4MΩ 3S，III类灯为100V 2MΩ 3S，
