模具设计教程

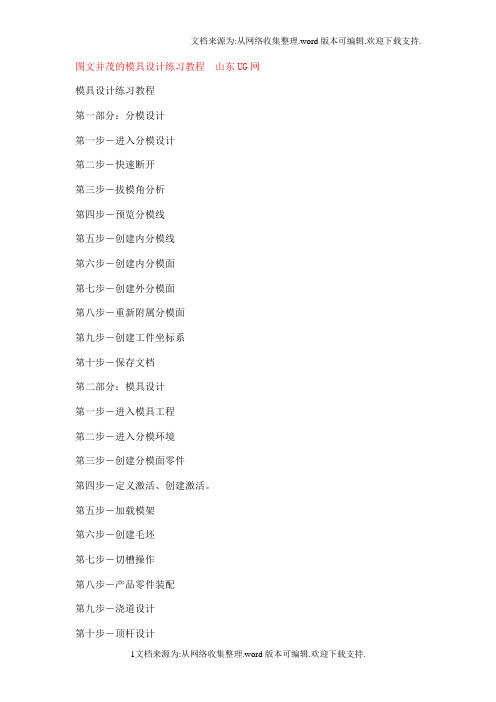

图文并茂的模具设计练习教程山东UG网模具设计练习教程第一部分：分模设计第一步－进入分模设计第二步－快速断开第三步－拔模角分析第四步－预览分模线第五步－创建内分模线第六步－创建内分模面第七步－创建外分模面第八步－重新附属分模面第九步－创建工件坐标系第十步－保存文档第二部分：模具设计第一步－进入模具工程第二步－进入分模环境第三步－创建分模面零件第四步－定义激活、创建激活。

第五步－加载模架第六步－创建毛坯第七步－切槽操作第八步－产品零件装配第九步－浇道设计第十步－顶杆设计第十一步－水道设计第十二步－侧滑块和斜导柱设计第十三步－行位揳紧块设计第十四步－行位限位装置设计本练习以客户实际零件lamp.elt为例讲解模具分模和模具设计的整个设计过程。

第一部分：分模设计第一步－进入分模设计选择分模设置图标, 分模设置向导即被打开。

选择文档：lamp.elt。

勾选创建新文件夹复选框。

勾选应用收缩命令改变工作模型复选框，收缩比例设置成1.008。

第二步－快速断开选择分模向导条中的快速断开图标，并更改默认的断开参数垂直面－不包括为垂直面－增加到顶部，确认。

注意到经过第一步自动断开后还有一部分曲面未被分配，选择新方向选项，并点击方向箭头端部的实心点，定义方向为沿x轴反方向，确定。

重新附属曲面，选择下图所示的应该被分配到SPLIT-3部分的曲面，然后在特征树中选择SPLIT-3特征，点击鼠标右键，再选择弹出的及时菜单中的附加选项，这样就把所选择的曲面附属到SPLIT-3部分了。

结果如下：重命名分模特征：在分模特征树上选择分模特征Split-01，点击鼠标右键，在弹出的及时菜单中选择重命名选项，更改其名称为上模，同样更改Split-02为下模，Split-03为行位。

第三步－拔模角分析选择分模向导条中拔模角度下拔模角选项，点击显示对话框选项弹出一个拔模角分析的示意图。

图中表示以颜色来区分零件模型的拔模角度。

第四步－预览分模线选择分模向导条中分模线下分模线预览选项，并确认。

铸铁模具设计操作流程铸铁模具是在铸造生产中常用的一种模具，其设计操作流程需要经过多个步骤，包括模具设计、制图、加工、调试等。

本文将介绍铸铁模具设计操作流程的详细内容。

一、模具设计1.1 根据产品要求确定模具结构：首先需要根据产品的要求确定模具的结构，包括模具的形状、尺寸、材料等方面的要求。

1.2 绘制模具设计图：在确定模具结构后，需要进行模具设计图的绘制，包括模具的三维结构图、零部件图、装配图等。

1.3 确定材料和工艺：设计模具时需要考虑使用的材料和加工工艺，确保模具的质量和使用寿命。

二、制图2.1 制作设计图纸：根据模具设计图，制作详细的设计图纸，包括零部件图、装配图、工艺文件等。

2.2 标注尺寸和公差：在设计图纸上标注零件的尺寸和公差等重要信息，确保模具加工的准确性和精度。

2.3 完善设计图纸：对设计图纸进行审查和修改，完善设计细节，确保模具设计的合理性和可制造性。

三、加工3.1 选择合适的加工设备：根据模具的结构和要求，选择合适的加工设备，对模具进行加工和制造。

3.2 精确加工模具零件：根据设计图纸，进行模具零件的精确加工，包括铣削、车削、钻孔等工艺。

3.3 组装模具部件：完成模具零部件的加工后，进行模具的组装工作，确保模具的完整性和准确性。

四、调试4.1 进行模具调试：在模具制造完成后，进行模具的调试工作，检查模具的使用效果和功能是否符合要求。

4.2 调整模具参数：根据调试过程中的问题和反馈，对模具的参数进行调整，确保模具的稳定性和可靠性。

4.3 完善模具设计：根据调试结果，对模具进行进一步优化和完善，提高模具的质量和效率。

总结：铸铁模具设计操作流程是一个复杂而严谨的过程，需要设计人员、工艺人员和操作人员共同努力，才能最终制造出高质量的铸铁模具。

通过本文的介绍，相信读者对铸铁模具设计操作流程有了更清晰的了解，能够更好地应用于实际生产中。

cad模具设计教程CAD（计算机辅助设计）模具设计教程是一个广泛应用于工程领域的工具。

它可以帮助工程师们在设计和制造过程中提高效率，并减少错误和不必要的成本。

在进行CAD模具设计之前，首先需要了解模具的基本概念和设计原理。

模具是一种用于制造其他产品的工具，通常由多个部件组成，包括模具底板、模具芯、导向柱、导向套等。

模具设计的目标是确保产品的精度和一致性，并确保能够满足生产需求。

接下来，我们将介绍一些CAD模具设计的关键步骤：1. 确定设计需求：在进行模具设计之前，需要明确设计需求，包括产品尺寸、材料要求、生产数量等。

这可以帮助确定合适的模具类型和规格。

2. 创建零件模型：使用CAD软件，可以创建零件的3D模型。

这可以通过从头开始绘制模型或导入现有模型来完成。

确保模型的准确度和一致性非常重要。

3. 组装模型：将不同的零件模型组装在一起，形成整个模具的3D模型。

在组装过程中，需要确保零件的正确配合，以确保模具能够正常工作。

4. 添加特征和细节：为模具添加必要的特征和细节，如冷却孔、导向槽、拉手等。

这些特征可以增强模具的功能，并提高生产效率。

5. 进行材料和加工选择：根据模具的设计和使用需求，选择适当的材料和加工方法。

考虑到材料的强度、耐磨性和成本等因素是非常重要的。

6. 进行模拟和分析：使用CAD软件的模拟和分析工具，可以对模具的设计进行验证和优化。

这包括模具的强度分析、注塑成形模拟等。

7. 生成制造图纸：完成模具设计后，需要生成相应的制造图纸，包括零件图、装配图和加工图。

这些图纸将用于模具的制造和装配。

8. 检查设计和修改：进行设计检查和修改，以确保模具的设计满足所有要求。

这可以包括尺寸检查、特征完整性检查等。

9. 制造和装配模具：根据制造图纸，制造模具的各个部件，并进行装配。

确保所有组件和零件的配合和精度。

10. 进行测试和调整：完成模具的制造和装配后，进行测试和调整，以确保模具的运行正常，并满足产品的要求。

模具设计初学者基础教程
模具设计是一门关于制造零件或产品的工艺过程。

初学者在研究模具设计时，需要了解一些基本概念和技巧。

本教程将介绍模具设计的基础知识，帮助初学者快速入门。

1. 了解模具概念
模具是用于制造某种产品或零件的工具。

它可以将原材料加工成所需形状和尺寸。

模具通常由两个或多个部分组成，包括模具芯和模具腔。

2. 研究模具设计软件
模具设计软件是模具设计师的重要工具。

研究如何使用流行的模具设计软件，如AutoCAD、SolidWorks或Creo，可以帮助初学者更好地理解和实践模具设计。

3. 掌握模具材料选择
选择合适的模具材料对于模具设计的成功至关重要。

常见的模具材料包括金属和塑料。

初学者应了解不同材料的特性，选择适合自己项目的材料。

4. 熟悉模具制造工艺
模具制造是模具设计的重要环节。

了解模具制造工艺流程，例如数控加工、铸造或压铸，可以帮助初学者设计出更可行的模具。

5. 研究组装和调整模具
在实际使用中，模具可能需要进行组装和调整。

初学者应研究如何正确组装和调整模具，保证其正常工作并达到预期的效果。

6. 掌握模具维护和保养
模具是一项长期投资，适当的维护和保养可以延长模具的使用寿命。

初学者应研究如何进行模具的清洁、润滑和修复工作。

这些基础知识将帮助初学者快速上手模具设计，为日后更复杂的模具设计打下坚实的基础。

希望本教程对初学者有所帮助！。

UG模具设计教程UG（Unigraphics）是一种常用的模具设计软件，它在模具设计领域有着广泛应用。

本文将介绍UG模具设计的基本流程和一些常用的功能。

一、UG模具设计的基本流程1.零件设计：首先，需要根据产品的需求进行零件设计。

通过创建零件模型，包括几何形状、尺寸和特征等信息。

在进行零件设计时，需要注意模具的可制造性和装配性。

2.装配设计：在零件设计完成后，可以进行装配设计。

根据产品的装配要求，将已经设计好的零件进行装配。

通过设定组件之间的约束关系和装配顺序，保证装配的正确性和准确性。

3.模具设计：在装配设计完成后，可以进行模具设计。

模具设计包括模具的结构设计和零件的分型设计。

在模具结构设计中，需要考虑到模腔、模芯、导向机构、排气系统等部件的设计。

在零件的分型设计中，需要确定零件的分型面和分型方向，以便提高模具的生产效率和产品质量。

4.模具加工：在模具设计完成后，需要进行模具加工。

将模具设计图纸转化为具体的模具零件和组装。

通过数控加工设备和模具制造工艺，将模具加工成完整的产品。

二、UG模具设计常用功能1.零件建模：UG软件具有强大的零件建模功能，可以根据用户的需求快速创建零件模型。

通过提供丰富的建模工具和操作方式，使用户能够轻松地进行零件设计和修改。

2.装配设计：UG软件提供了装配设计功能，可以将多个零件进行装配，并设置约束关系和运动关系。

通过这些功能，可以保证装配的正确性和完整性。

3.分型设计：分型设计是模具设计中的重要环节，UG软件提供了丰富的分型设计功能，包括分型面、分型方向和分型分析等。

通过这些功能，可以对零件进行分型，并对分型进行分析和优化。

4.模具结构设计：UG软件具有模具结构设计功能，可以根据用户的需求创建模腔、模芯、导向机构和排气系统等部件。

通过这些功能，可以快速创建模具的结构，并对结构进行修改和优化。

5.模具加工：UG软件提供了模具加工功能，可以将模具设计图纸转化为具体的模具零件和组装。

第1讲Pro/ENGINEER Wildfire模具设计基础本讲要点☐操作界面简介☐模具设计的一般操作流程☐Pro/ENGINEER软件的启动Pro/ENGINEER作为一种最流行的三维设计软件，目前，越来越多的工程技术人员利用它进行产品与模具的设计和开发。

本讲主要让读者了解Pro/ ENGINEER软件的模具设计模块和模具设计的一般操作过程。

1.1 模具设计基础应用示例对如图1-1所示的零件进行分模、流道系统、冷却系统的设计，初步了解Pro/ENGINEER模具设计的一般操作过程。

图1-1 示例零件→STEP 1 启动Pro/ENGINEER选择【开始】/【所有程序】/【PTC】/【Pro ENGINEER】/【Pro ENGINEER】命令，如图1-2所示。

启动Pro/ENGINEER软件，界面如图1-3所示。

图1-2 命令菜单图1-3 启动的Pro/ENGINEER软件界面读者也可以直接双击桌面上的→STEP 2 设置工件目录选择主菜单上的【文件】/【设置工作目录】命令，如图1-4所示，弹出【选取工作目录】对话框，选择用户要保存文件的目录，如图1-5所示，完成后，单击【确定】按钮。

图1-4 选择【设置工作目录】命令图1-5 【选取工作目录】对话框→STEP 3 新建文件单击工具栏上的【新建】按钮。

弹出【新建】对话框，设置选项如图1-6所示，完成后，单击【确定】按钮。

弹出【新文件选项】对话框，设置选项如图1-7所示。

完成后，单击【确定】按钮，进入模具设计模块，如图1-8所示。

图1-6 【新建】对话框图1-7 【新文件选项】对话框STEP 4 导入零件在如图1-9所示的菜单管理器中选择【模具模型】/【装配】/【参照模型】命令。

系统弹出【打开】对话框，如图1-10所示，选择零件E1，再单击【打开】按钮。

系统弹出【装配】面板，如图1-11所示，选择如图1-12所示的零件坐标系PRT_ CSYS_DEF和模具坐标系MOLD_DEF_CSYS进行装配，完成后，单击【确定】按钮。

模具设计练习教程 (2)第一部分：分模设计 (2)第一步－进入分模设计 (2)第二步－快速断开 (3)第三步－拔模角分析 (4)第四步－预览分模线 (4)第五步－创建内分模线 (5)第六步－创建内分模面 (5)第七步－创建外分模面 (5)第八步－重新附属分模面 (7)第九步－创建工件坐标系 (8)第十步－保存文档 (8)第二部分：模具设计 (8)第一步－进入模具工程 (8)第二步－进入分模环境 (9)第三步－创建分模面零件 (11)第四步－定义激活、创建激活。

(13)第五步－加载模架 (14)第六步－创建毛坯 (15)第七步－切槽操作 (19)第八步－产品零件装配 (20)第九步－浇道设计 (21)第十步－顶杆设计 (22)第十一步－水道设计 (26)第十二步－侧滑块和斜导柱设计 (32)第十三步－行位揳紧块设计 (42)第十四步－行位限位装置设计 (44)模具设计练习教程本练习以客户实际零件lamp.elt为例讲解模具分模和模具设计的整个设计过程。

第一部分：分模设计第一步－进入分模设计选择分模设置图标。

分模设置向导即被打开。

选择文档：lamp.elt。

勾选创建新文件夹复选框勾选应用收缩命令改变工作模型复选框，收缩比例设置成1.008。

第二步－快速断开选择分模向导条中的快速断开图标，并更改默认的断开参数垂直面－不包括为垂直面－增加到顶部，确认。

注意到经过第一步自动断开后还有一部分曲面未被分配，选择新方向选项，并点击方向箭头端部的实心点，定义方向为沿x轴反方向，确定。

重新附属曲面，选择下图所示的应该被分配到SPLIT-3部分的曲面，然后在特征树中选择SPLIT-3特征，点击鼠标右键，再选择弹出的及时菜单中的附加选项，这样就把所选择的曲面附属到SPLIT-3部分了。

结果如下：重命名分模特征在分模特征树上选择分模特征Split-01，点击鼠标右键，在弹出的及时菜单中选择重命名选项，更改其名称为上模，同样更改Split-02为下模，Split-03为行位。

一。

总体结构设计二. 浇注系统设计三。

顶出系统设计四. 温控系统设计五。

排气系统设计六. 抽芯系统设计七。

模具强度计算八. 其它特殊设计一. 总体结构设计一套完整的模具，它函盖有多个相关系统，它们之间相辅相成．只有当各系统达到一最佳组合，才能保证模具的正常使用和精度．因模具的结构必须符合产品的要求,不同的产品有不同的要求,而产品存在变化性和多样性,这就决定了模具的多样性．一般来说,典型之塑料模具包括：浇注系统，顶出系统，温控系统，排气系统，抽芯系统等．为了便于理解,我们将对各系统设计原则进行分述．众所周知，模具业为一专业性和经验性极强的行业,模具界也深切体会到模具设计之重要，往往因设计不良，尺寸错误造成加工延误，成本增加等不良效果．但培养一名足够经验，能独立作业且面面具到之模具设计师,须三五年以上磨练才能达成．因他所要掌握的技能和实际经验，函盖到相关学科的方方面面,必须要有能力来判断协调各系统之间的取舍轻重．１．分模面（Parting surface)为使产品从模具中取出，模具必须分成公母模侧两部分，此分界面称之为分模面．它有分模和排气的作用，但因模具精度和成型之差异,易产生毛边，结线，有碍产品外观及精度，选择分模面时注意：１．不可位于明显位置而影响产品外观．２．开模时应使产品留在有脱模机构的一侧．３．位于模具加工和产品后加工容易处．４．对于同轴度要求高的产品，尽可能将型腔设计在同一侧．５．避免长抽芯，考虑将其放在公模开模方向,如一定要有应将抽芯机构尽量设在公模侧．６．－般不采用圆弧部分分模，这样会影响产品外观．７．对于流动性好易溢边之塑料，应采用插破方式分型可防治毛边产生．８．对于高度高，脱模斜度小之产品，可取中间分模，型腔分两边以有利于脱模．一套模具的分模面,可能有一个或多个，在确定分模面时，还应考虑如下因素:１．产品的形状，尺寸,壁厚详加研究分析,找最佳方向来分模，俗称“拆模”．２．了解塑料性能和成型性以及浇注系统的布局．３．注意排气和脱模，简化模具结构，操作方便，加工容易．它的形式有多种：水平,阶梯，斜面，垂直，曲面等．２．脱模斜度(Draft）为使产品容易从模具中脱出,模具上必须设置脱模斜度．其大小视产品形状,塑料，模具结构，表面精度和加工方式不同而异．一般为１－３∘,目前尚无确切数值和公式，大多是依经验值，在不影响产品外观和性能之情形下,脱模斜度愈大愈好．１．箱盒和盖：２．栅格：栅格形状，尺寸及肉厚不同应有不同的脱模斜度，经验公式如下：0。

solidworks模具设计教程
以下是一种可能的Solidworks模具设计教程：
第一步：了解模具设计的基本原理和概念。

模具设计是一种复杂的工程过程，需要理解模具的功能、组成部分和设计原则。

您可以通过阅读相关书籍或在线资源，了解这些基本知识。

第二步：熟悉Solidworks软件。

Solidworks是一种广泛使用的机械设计软件，可以用于创建和修改模型。

您可以通过在线教程、培训课程或视频教程学习Solidworks的基本功能和操作。

第三步：了解模具设计流程。

模具设计一般包括以下几个步骤：需求分析、概念设计、详细设计、零件制造和组装测试。

了解模具设计的整体过程，可以帮助您有条理地进行设计工作。

第四步：进行模具设计。

根据需求分析和概念设计，使用Solidworks软件进行详细设计。

这包括创建零件、装配和绘制模具图纸。

第五步：进行模具制造和组装测试。

根据模具设计图纸，将零件制造出来，并进行组装测试。

在测试过程中，可以验证模具的设计是否符合要求，并对设计进行必要的修改和优化。

第六步：完善模具设计。

根据测试结果和实际需求，对模具设计进行修改和优化。

这可能需要进行多次迭代，直到达到满意的设计效果。

第七步：文档整理和归档。

在模具设计完成后，整理相关文档并进行归档。

包括设计图纸、制造工艺文件和测试报告等。

以上是一个大致的Solidworks模具设计教程，具体的设计过程可能会因为不同的项目和要求而有所差异。

通过学习和实践，您可以逐渐掌握Solidworks模具设计的技巧和经验。
