LKE-DPR-12母联备自投微机保护装置

版本号：V MFC510X-200709-01-B本公司保留对方案、产品版本更新的权利。

产品的详细信息请参阅《技术说明书》和《使用说明书》。

版权所有，请勿翻印、复印。

目录1 概述 (1)2 解决方案 (3)2.1 方案简述 (3)2.2 典型主接线及装置配置说明 (4)2.2.1如何解决切换启动慢的问题？ (6)2.2.2如何解决合闸速度慢的问题？ (7)2.2.3如何保障快切装置功能的发挥？ (8)3 产品特点 (9)4 主要功能 (10)4.1 运行方式 (10)4.1.1三开关运行方式（单母分段接线） (10)4.1.2两开关运行方式（单母方式） (10)4.2 切换功能 (11)4.2.1启动方式 (11)4.2.2切换逻辑顺序 (12)4.2.3实现方式 (13)4.3 去耦合 (13)4.4 切换闭锁/解除 (13)4.5 保护功能 (14)4.6 联切功能 (14)4.7 其他功能 (14)5 设计说明 (16)5.1 开关量输入 (16)5.2 跳合闸出口 (16)5.3 信号出口 (17)5.4 模拟量输入 (17)6 相关产品简介 (19)6.1 WDZ-400EX系列微机厂用电综合保护测控装置 (19)6.2 DCAP-3200EX系列变电站综合保护测控装置 (20)6.3 LPC系列低压综合保护测控装置 (21)附录一：快速切换原理 (23)F1.1快速切换 (23)F1.2同期捕捉切换 (26)F1.3残压切换 (27)F1.4长延时切换 (28)附录二：制造商简介 (29)1概述石化、冶金等大中型工业企业，由于外部电力系统原因，如故障（雷击、短路等）、异常（低频振荡等）、运行方式变化（机组/线路检修、停运等）等，往往会直接或间接地影响工业企业内部供电系统的正常运行；在工业企业内部，由于总降、各级变配电所主设备（如变压器、母线等）发生故障，或负载（如电动机）回路发生故障，也会对内部供电系统造成局部或整体的影响。

XZ-6000 系列微机保护测控装置技术说明书目 录1概述 (1)2XZ-6111馈线保护测控装置 (6)3XZ-6121变压器保护测控装置 (12)4XZ-6131电容器保护测控装置 (17)5XZ-6141电动机保护测控装置 (22)6XZ-6142电动机差动保护装置 (30)7XZ-6161进线及母联备自投装置 (35)8XZ-6162厂用变备自投装置 (44)9XZ-6101微机测控装置 (51)10XZ-6104电压测控装置 (52)11使用说明 (55)1概述1．1 装置简介XZ-6000系列微机保护测控装置是将保护功能和远动功能集中在一个装置中，及“四合一”（保护、遥测、遥信、遥控）保护测控装置。

针对中压变电站中不同的保护测控对象，XZ-6000系列微机保护测控装置的具体型号及功能如下：XZ-6111: 用于10kV及以下电压等级的经消弧线圈接地或不接地系统中的馈电线路的保护测控。

XZ-6121: 用于10kV及以下电压等级的经消弧线圈接地或不接地系统中的配电变压器的保护测控。

XZ-6131: 用于10kV及以下电压等级的经消弧线圈接地或不接地系统中单Y型\双Y型\△型接线的并联电容器组的保护测控。

XZ-6141: 用于10kV及以下电压等级的经消弧线圈接地或不接地系统中的高压电动机的保护测控。

XZ-6142是用于10kV及以下电压等级的经消弧线圈接地或不接地系统中的电动机的差动保护装置XZ-6161: 用于10kV及以下电压等级的变电站内进线及母联的自投装置。

XZ-6162: 用于10kV及以下电压等级的厂用变压器的一对一/一对二的自投装置。

XZ-6101：用于10kV及以下电压等级的变电站内的一段母线上的Ua、Ub、Uc、Uab、Ubc、Uca、Uo、Ia、Ib、Ic、Io、F、P、Q、cos、kWh、kVarh的测量及传送到后台和调度。

XZ-6104: 用于10kV及以下电压等级的变电站内双母线或单母线分段的电压测量与并列，具有电压越限报警功能。

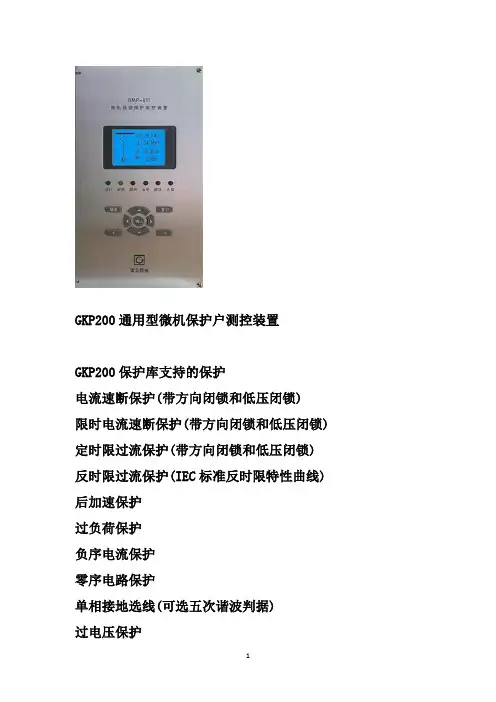

GKP200通用型微机保护户测控装置GKP200保护库支持的保护电流速断保护(带方向闭锁和低压闭锁)限时电流速断保护(带方向闭锁和低压闭锁) 定时限过流保护(带方向闭锁和低压闭锁) 反时限过流保护(IEC标准反时限特性曲线) 后加速保护过负荷保护负序电流保护零序电路保护单相接地选线(可选五次谐波判据)过电压保护低电压保护失压保护负序电压保护零序电压保护复合电压过流保护低周减载保护(带低压闭锁,滑差闭锁,电流闭锁)低压解列保护(带滑差闭锁,电流闭锁)重合闸(检无压,检同期)备自投过热保护逆功率保护启动时间过长保护定时限lx过流保护反时限lx过流保护(IEC标准反时限特性曲线)非电量保护人机接口功能大屏幕图形液晶(分辨率为128X64)菜单化设计,全中文显示可显示测量数据,开关量状态,实时波形,事件记录,保护定值和系统参数等信息.9个高亮度指示灯,分别表示运行,通信,自检,合位,跳位,遥控, 本地,故障, 告警;工作环境继电器输出回路正常温度-10～55o C 分析电压250VAC 220VDC极限温度-30～70o C分析功率1250VA交流或120W直流(电阻性负载)储存温度-40～85o C 50VA交流或75W直流(电阻性负载) 相对温度≤ 95o C 工作电流5A 连续工作大气压力800～110kPa 隔离耐压4KV工作电源触电材料银上镶金电压范围85～264V(AC或DC) 电气寿命2,000,000次频率范围40Hz～70Hz 机械寿命20,000,000次正常功耗10W 高压试验最大功耗20W绝缘电阻各电气回路之间>500MΩ(500V兆欧表)电源跌落200ms 各电气回路之间>500MΩ(500V兆欧表)输入保险4A工频耐压各电气回路之间2.5KV/50Hz,1min隔离耐压3kV 各电气回路之间2.5KV/50Hz,1min交流电流回路冲击电压各电气回路之间±5.0KV/0.5J,1.2/50υs额定电流5A 各电气回路之间±5.0KV/0.5J,1.2/50υs功率消耗<0.5VA高频耐压各电气回路之间2.5KV/2s过载能力2倍额定电流.连续工作10倍额定电流,允许10s40倍额定电流 .允许1s各电气回路之间2.5KV/2s隔离耐压4K 电器干扰试验交流电压回路高频干扰电源回路(共模)2.5KV/100kHz,1MHz 电源回路(差模)1.0KV/100kHz,1MHz 交流电流回路(共模)2.5KV/100kHz,1MHz交流电流回路(差模)2.5KV/100kHz,1MHz额定电压100V快速瞬变电源回路±2.0KV/5KHz交流电流回路±4.0KV/5KHz,1min功率消耗<0.5VA过载能力2倍额定电压,连续工作静电放电空气放电8.0KV隔离耐压4KV 接触放电6.0KV 控制电压回路高频电磁场严酷等级Ⅲ级 10KV额定电压220V(AC或DC) 振动试验功率消耗<4mA 振动试验符合GB7261-87-16,严酷等级|级过载能力60%～120%额定电压,连续工作冲击试验符合GB7261-87-17,严酷等级|级隔离耐压4KV 碰撞试验符合GB7261-87-18,严酷等级|级开关量输入回路额定电压48VDC(由装置内部电源提供)分辨率<1ms隔离耐压4KV 线路保护说明:1.本原理图是装潢子应用的典型接线示意,具体项目按我公司提供的工程图纸为准,其中虚线及虚线框内为可选接线2.对装置的电源系统和输入输出有特殊要求的,必须在订货时给予说明详细参见(技术参数表)3.线路抽取电压用于检无压或检同期重合闸,或备自投备用侧电源,备自投的详细接线参见<<进线备自投>>或<<母分备自投>> 厂用变压器保护说明:1.本原理图是装置应用的典型接线示意,具体项目按我公司提供的工程图纸为准,其中虚线及虚线框内为可选接线 .2.对装置的电源系统和输入输出有特殊要求的，必须在订或时予以说明,详细参见(技术参数表) 高压电动机保护说明:1.本原理图是装置应用的典型接线示意,具体项目按我公司提供的工程图纸为准,其中虚线及虚线框内为可选接线2.对装置的电源系统和输入输出有特殊要求的,必须在订货时给予说明详细参见(技术参数表)3.2000KW以上大功率电动几的主保护可选用我公司的GKP302高压电机差保护装置.高压电容器保护说明:1.本原理图是装置应用的典型接线示意,具体项目按我公司提供的工程图纸为准,其中虚线及虚线框内为可选接线2.对装置的电源系统和输入输出有特殊要求的,必须在订货时给予说明详细参见(技术参数表) 发电机后备保护说明:1.本原理图是装置应用的典型接线示意,具体项目按我公司提供的工程图纸为准,其中虚线及虚线框内为可选接线2.对装置的电源系统和输入输出有特殊要求的,必须在订货时给予说明详细参见(技术参数表)3.发电机的主保护可选用我公司的GKP302高压电机差动保护装置变压器后备保护说明:1.本原理图是装置应用的典型接线示意,具体项目按我公司提供的工程图纸为准,其中虚线及虚线框内为可选接线2.对装置的电源系统和输入输出有特殊要求的,必须在订货时给予说明详细参见(技术参数表)3.变压器高压侧后备保护和主保护可分别选用我公司GKP391变压器高压侧后备保护测控装置和GKP392变压器差动保护装置. 进线备自投说明：1该备自投模式使用于单母线或单母线分段,正常运行时,分段开关在合闸位置,两进线一主一备.2.若1#进线失压,1n检测到TV1电压为零,并且无电流 QF1在合位,备自投保护投入,TV4有电压,侧启动备自投动作.先跳本侧进线开关,跳闸完成后,通过KH3H3合对侧进线开关,备自动作完成,2#进线失压的备投过程和次相同.3.备自投整个动作过程最大时间=20ms+QF1跳闸时间+QF2合闸时间.4.本图仅说明与备投相关的接线原理,其它部分的接线参考GKP300接线原理图说明：母分备自投说明:1.该备自投模式实用于单母线或单母线分段,正常运行时分段开关在合闸位置,两进线一主一备.2.若1#进线失压,1n检测到TV1电压为零,并且无电流QF1在合为,北自投保护投入,TV2有电压,则启动备自投动作,先跳本侧进线开关,跳闸完成后,通过KH3合母分开关,备自投动作完成,2#进线失压的备投过程与次相同3.备自投整个动作最大时间=20ms+QF3合闸时间,4.本图仅说明与备自投相关的接线原理,其它部分的接线参数GKP300接线原理图.。

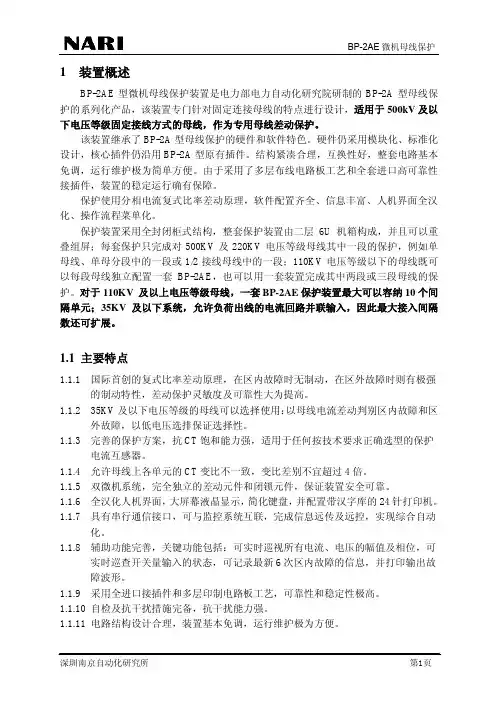

1 装置概述BP-2AE型微机母线保护装置是电力部电力自动化研究院研制的BP-2A型母线保护的系列化产品，该装置专门针对固定连接母线的特点进行设计，适用于500kV及以下电压等级固定接线方式的母线，作为专用母线差动保护。

该装置继承了BP-2A型母线保护的硬件和软件特色。

硬件仍采用模块化、标准化设计，核心插件仍沿用BP-2A型原有插件。

结构紧凑合理，互换性好，整套电路基本免调，运行维护极为简单方便。

由于采用了多层布线电路板工艺和全套进口高可靠性接插件，装置的稳定运行确有保障。

保护使用分相电流复式比率差动原理，软件配置齐全、信息丰富、人机界面全汉化、操作流程菜单化。

保护装置采用全封闭柜式结构，整套保护装置由二层6U机箱构成，并且可以重叠组屏；每套保护只完成对500KV及220KV电压等级母线其中一段的保护，例如单母线、单母分段中的一段或1/2接线母线中的一段；110KV电压等级以下的母线既可以每段母线独立配置一套BP-2AE，也可以用一套装置完成其中两段或三段母线的保护。

对于110KV 及以上电压等级母线，一套BP-2AE保护装置最大可以容纳10个间隔单元；35KV 及以下系统，允许负荷出线的电流回路并联输入，因此最大接入间隔数还可扩展。

1.1 主要特点1.1.1 国际首创的复式比率差动原理，在区内故障时无制动，在区外故障时则有极强的制动特性，差动保护灵敏度及可靠性大为提高。

1.1.2 35KV及以下电压等级的母线可以选择使用：以母线电流差动判别区内故障和区外故障，以低电压选排保证选择性。

1.1.3 完善的保护方案，抗CT饱和能力强，适用于任何按技术要求正确选型的保护电流互感器。

1.1.4 允许母线上各单元的CT变比不一致，变比差别不宜超过4倍。

1.1.5 双微机系统，完全独立的差动元件和闭锁元件，保证装置安全可靠。

1.1.6 全汉化人机界面，大屏幕液晶显示，简化键盘，并配置带汉字库的24针打印机。

NZB652系列微机电容器保护测控装置使用说明书上海正泰自动化软件系统有限公司2014年04月注意事项装置外壳必须可靠接地。

装置内包含静电敏感组件，当移除装置外壳工作时，工作接触面和工作人员必须良好接地，避免设备受到伤害。

禁止带电拔插通讯接头。

输入开关量为有源接点，确保正确接线。

现场调试时应注意大电流通电时间不能过长，本装置交流回路2倍额定电流时可连续工作，10倍额定电流时允许10s ，40倍额定电流时允许1s 。

确保输入电流极性、输入电压相序正确。

装置经开出传动试验后，请务必按复归键复归。

目 录1 概述 (1)1.1适用范围 (1)1.2产品特点 (1)1.3保护配置 (1)1.4计量功能 (3)1.5基本技术数据 (3)1.6主要技术指标 (5)2 安装 (6)2.1外形及安装尺寸见图4 (6)2.2背板端子简介 (7)2.3典型接线 (10)3 保护功能介绍 (14)3.1定时限过流保护 (14)3.2不平衡电流保护 (14)3.3不平衡电压保护 (14)3.4过电压保护 (15)3.5低电压保护 (15)3.6反时限保护 (16)3.7PT断线 (16)3.8控制回路断线 (17)3.9小电流接地选线 (17)4 定值清单 (17)4.1NZB6521DC/NZB6521AC定值清单 (17)4.2NZB6522DC/NZB6522AC定值清单 (18)4.3NZB6523DC/NZB6523AC定值清单 (18)5 人机界面操作说明 (19)5.1前面板 (19)5.2菜单结构 (20)5.3初始化界面 (22)5.4正常显示界面 (22)5.5主菜单 (22)5.6子菜单 (22)6.1版本检查 (28)6.2开入量检查 (28)6.3开出量检查 (29)6.4模拟量检查 (30)6.5整组试验 (30)6.6维护说明 (30)6.7装置自检告警报文见表15 (31)7 订货与选型 (32)7.1NZB65系列参数选型见表16 (32)7.2订货须知 (33)1 概述1.1 适用范围NZB652系列微机电容器保护测控装置可满足各种高压电力电容器的综合保护要求，包括反映桥接电容器组内部故障的差流以及反映多段多分支电容器中故障段与正常段之间电压差的差电压保护功能。
