建筑制图基础实训答案

建筑制图基础实训答案建筑制图与识图实训平时作业一简答题：（1）土木工程制图中的图线有几种？其用途有何不同？答：土木工程制图中的图线有6种：①实线，用途为可见轮廓线，图例线；②虚线，用途为不可见轮廓线，图例线；③单点长画线，用途为中心线、对称线；④双点长画线，用途为假想轮廓线，成型前原始轮廓线; ⑤折断线，用途为断开界线；⑥波浪线用途为断开界线。

（2）标注尺寸时，绘制45。

短线的起止符号应注意哪些问题？答：尺寸起止符号在尺寸线与尺寸界线的相交点。

一般用中粗短斜线绘制，其倾斜方向应与尺寸线成顺时针45°,长度宜为2〜3mm。

在轴测图中，尺寸起止符号为小圆点。

半径、直径与弧长的尺寸起点符号，宜用箭头表示。

（3）图名有何作用？在注写图名时要注意哪些规定？答：图名作用为表示图纸的代号和要表达的主要内容以及涉及工程的项目。

每个视图都应注出图名，图名注写在视图的下方为宜，并在图名下画一粗横线，其长度应以图名所占长度为准。

（4）剖面图与断面图的主要区别是什么？两者乂有何联系？答：①表达的形体的对象不同，断面图中画物体被剖开后的截面投影, 而剖面图除了画截面的投影，还要画出剖切后物体的剩余部分的投影；② 通常剖面图可采用多个剖切平面，而断面图一般只使用单一剖切平面；③ 引入剖面图的目的为了表达物体内部的形状和结构，而画断面图的目的则常用来表达物体中某一局部的断面形状。

均表达物体的内部结构。

1建筑制图与识图实训平时作业二简答题1、什么是钢筋混构图结构土？答：用钢筋混凝土制成的板、梁、桥墩和桩等组成的结构叫做钢筋混凝土结构，为了把钢筋混凝土结构表达清楚，需要画出钢筋结构图，叫钢筋混凝土结构图。

2、简述钢筋混凝土结构中的各类钢筋的作用？答：①受力筋，结构中起主要受力作用；②箍筋，主要受…部分剪力，并固定受力筋的位置；③架立钢筋，用于固定钢筋的位置，将纵向受力筋与箍筋连成钢筋骨架；④分布钢筋，用于钢筋混凝土板内，将板承受的荷载传递给受力筋，并固定受力筋位置；⑤构造筋，由于构件的构造要求和施工安装需要而设置的钢筋。

欢迎共阅
广播电视大学2010—2011学年度第一学期期末考试
《建筑制图基础实训》试题
一、填空（每空2分，共30分）
1、组合体的尺寸包括定形尺寸、定位尺寸和总体尺寸。

2、断面图可分为移出断面，重合断面和中断断面。

3、建筑平面图中的三道尺寸指的是外包尺寸、轴线间尺寸和细部尺寸。

4、两等直径圆柱轴线正交相贯，其相贯线是椭圆。

5、空间点A 至侧投影面的距离用A //坐标表示。

6、投影面平行面可分为水平面、正平面、侧平面三类。

7、正等轴测图中三个坐标的夹角为120°。

二、选择题（每题5分，共35分）
1、已知点A （0，10，25）和点B （0，15，25），关于点A 和点B 的相对位置，哪一种判断是正确的？（?D ）
A 、点A 在点
B 前面 B 、点B 在点A 上方，且重影于V 面上
C 、点A 在点B 前方，且重影在OZ 轴上
D 、点B 在点A 前面
2、正垂面的W 投影（A ）。

A 、呈类似形 B 、积聚为一直线 C 、反映平面对W 面的倾角 D
3、两个回转体共轴时，其相贯线是（D ）。

A ．空间曲线
B ．椭圆
C ．直线
D ．圆
4
7三、1、过点M 作一条与平面ABC 平行的正平线。

（12分）
2。

小作业三一、填空题1、各种房屋，虽然在使用要求、外部造型、内部布局、结构形式以及细部构造上各不相同，但是构成建筑物的主要部分基本相同，一般有基础、墙、柱、楼面、屋面、门窗、楼梯以及台阶、散水、阳台、走廊、天沟、雨水、勒脚、踢脚板等组成。

2、一套房屋施工图由建筑、结构、设备（给排水、采暖通风、电气）等专业共同配合协调，在技术设计的基础上绘制而成的。

房屋施工图分为建筑施工图、结构施工图和设备施工图。

3、在借用教材中图5-1和图5-2是小别墅住宅的剖切轴测图。

图中已注写出该房屋的各部分建筑名称有基础、墙、柱、楼面、屋面、门窗、楼梯以及台阶、散水、阳台、走廓、天沟、雨水管、勒脚、踢脚板等组成。

4、总平面图是表达新建房屋所在基地有关范围的总体布局。

它表示了新建房屋的位置、朝向以及周围环境（如原有建筑、交通道路）等。

5、建筑总平面图中标注的尺寸是以米（m）为单位，一般标注到小数点后两位；其他建筑图样（平、立、剖面图）中所标注的尺寸则以毫米（mm）为单位；标高都是以米（m）为单位。

6、建筑施工图除总平面图外，还有建筑各层平面图、建筑各立面图、建筑剖面图和详图。

7、建筑平面图（除屋顶平面图之外）实际上是剖切位置位于门、窗、洞口处的水平剖视图。

它主要表示建筑物的平面形状、房间布置、内外交通联系及墙柱门窗等位置、尺寸材料和做法等情况。

一般来说，四层房屋应分别画出四层建筑平面图。

当四层房屋的二、三层平面布置图完全相同时，可只画出一个共同的平面图，该平面图称为标准层平面图。

8、建筑平面图中的外部尺寸应注写三道，第一道尺寸表示房屋水平方向总长。

即指从房屋水平方向总长到房屋水平方向总宽的总尺寸。

9、建筑立面图的图名可按以建筑墙面的特征命名，也可按以建筑各墙面的朝向命名，还可按以建筑两端定位轴线编号命名。

10、柱高是标注建筑物某一部位高度的一种尺寸形式。

它分为室内和室外地坪两种形式。

二、补图或填空1. 画出下列常用建筑材料图例(抄绘教材《土木工程制图》35页表3-3、163页表7-1相应图例) （1）自然土壤（2）夯实土壤（3）钢筋混凝土（4）天然石材（5）空心砖（6）多孔材料（7）普通砖（8）防水材料2. 写出下列建筑材料的名称(参考教材《土木工程制图》35页表3-3相应图例)（1）（）（2）（）（3）（）（4）（）3. 画出下列常用建筑图例(参考教材《土木工程制图》76页表5-2相应图例)（1）单扇平开门（2）双扇弹簧门（3）高窗（4）平开窗（5）墙上预留洞（6）墙上预留槽（7）顶层楼梯平面图（8）二层楼梯平面图三、解释下列符号的意义（1表示第4号详图索引在本张图纸上4 24一5 2（2） 表示第4号详图 索引 在第2号图纸上（3） 剖视从下向上（或从前向后）投影 剖视 索引（4） 表示第5号详图 详图标志 在第2号图纸上四、根据给定的平面图，完成下述问题：(尺寸数字请同学们自已标注上)1、填写平面图中的轴线编号；2、标注尺寸；3、标注室内标高（地面标高为零）E ED ±0.000 CB B－0.020 A五、根据楼梯剖面图完成楼梯底层平面图和二层平面图，要求尺寸、标高及标注完整①② ③(尺寸数字请同学们自己标注上)上下20。

建筑制图与识图实训小作业一学号姓名得分教师签字1．写出图中指出的图线的名称，以及当b=0.7 时的线宽。

②①⑤细实线0.25b④波浪线0.25b③中实线0.5b④ ⑤②粗实线b①折断线0.25b③序号图线名称线宽2．注出窗立面图的比例。

3．根据所给的比例，注出外墙板长和高的实际尺寸。

15003815000窗立面图1:50外墙板立面图1：604．作出下列形体的剖面图与断面图。

（1）补全 1—1 剖视图中的漏线。

（1）作 1— 1 剖面图。

111－ 1 剖面图（ 2）作形体的半剖视图。

（3）补绘 1— 1 剖视图。

21122— 2剖面图1 － 1 剖面图（4）补绘 2— 2 剖视图（雨篷的材料为钢筋混凝土）。

21122 — 2 剖面1 — 1 剖面（5）补绘 1— 1 阶梯剖视图。

1 1 剖面图2---2 剖面图2112（ 6）补绘 1— 1、 2— 2、 3— 3 断面图。

3213121— 1 断面图2— 2 断面图3— 3 断面图━━━━━━━━━━━━━━━（7）补画 1— 1 阶梯剖面图。

1－ 1 剖面图5、简答题（1）土木工程制图中的图线有几种？其用途有何不同？答：土木工程制图中的图线有 6 种：①实线，用途为可见轮廓线，图例线；②虚线，用途为不可见轮廓线，图例线；③单点长画线，用途为中心线、对称线；④双点长画线，用途为假想轮廓线，成型前原始轮廓线；⑤折断线，用途为断开界线；⑥波浪线用途为断开界线。

（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？答：尺寸起止符号在尺寸线与尺寸界线的相交点。

一般用中粗短斜线绘制，其倾斜方向应与尺寸线成顺时针 45°，长度宜为 2～ 3mm。

在轴测图中，尺寸起止符号为小圆点。

半径、直径与弧长的尺寸起点符号，宜用箭头表示。

（3）图名有何作用？在注写图名时要注意哪些规定？答：图名作用为表示图纸的代号和要表达的主要内容以及涉及工程的项目。

建筑制图基础实训考试题及答案一、根据所给投影图，完成下面的选择题。

(每题5分，共计15分)
1．在图1中，与投影面W平行的直线(即侧平线)是( )。

A．A月B．AC
C．AD D．月C
2．在图1中，与三个投影面都倾斜的直线(即一般位置直线)是( )。

A．A月B．AC
C．AD D．BC
3．在图2中，与投影面W垂直的平面(即侧垂面)是( )。

A．△ABC B．△CDE
C. △ACE D．△AEF
二、补全投影图中所缺图线。

(每题10分，共计20分)
1．
2．
三、根据下面各题的要求，完成作图。

(每题15分，共计45分)
1．过A点作长度为30mm，o＝45‘的正平线AB，已知月点在A点的右上方。

2．已知矩形ABCD的AB边的投影和AC边的正面投影，补全该矩形的两面投影。

3．求作三棱锥被截切后的水平投影与侧面投影。

四、求截切后圆柱体的侧面投影。

(20分)
参考答案
一、(本题共15分。

每选对一题给5分，选错不给分，也不扣分)
答案略
二、(本题共20分。

每小题10分)
l．每补对一条线给1分。

2．每补对一条线给2分。

三、(本题共45分)
1．求出正面投影8分，水平投影7分。

2，求出水平投影8分，求出正面投影7分。

3．求出水平投影8分，求出侧面投影7分
四、(15分)
求截切后圆柱体的侧面投影。

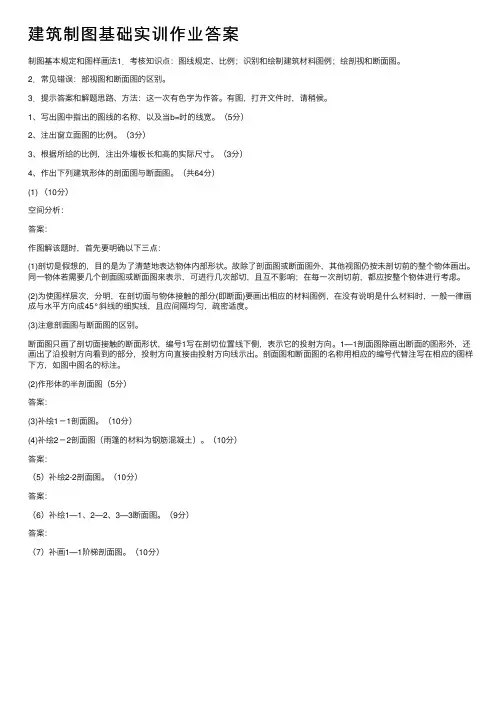

建筑制图基础实训作业答案制图基本规定和图样画法1．考核知识点：图线规定、⽐例；识别和绘制建筑材料图例；绘剖视和断⾯图。

2．常见错误：部视图和断⾯图的区别。

3．提⽰答案和解题思路、⽅法：这⼀次有⾊字为作答。

有图，打开⽂件时，请稍候。

1、写出图中指出的图线的名称，以及当b=时的线宽。

（5分）2、注出窗⽴⾯图的⽐例。

（3分）3、根据所给的⽐例，注出外墙板长和⾼的实际尺⼨。

（3分）4、作出下列建筑形体的剖⾯图与断⾯图。

（共64分）(1) （10分）空间分析：答案：作图解该题时，⾸先要明确以下三点：(1)剖切是假想的，⽬的是为了清楚地表达物体内部形状。

故除了剖⾯图或断⾯图外，其他视图仍按未剖切前的整个物体画出。

同⼀物体若需要⼏个剖⾯图或断⾯图来表⽰，可进⾏⼏次部切，且互不影响；在每⼀次剖切前，都应按整个物体进⾏考虑。

(2)为使图样层次，分明，在剖切⾯与物体接触的部分(即断⾯)要画出相应的材料图例，在没有说明是什么材料时，⼀般⼀律画成与⽔平⽅向成45°斜线的细实线，且应间隔均匀，疏密适度。

(3)注意剖⾯图与断⾯图的区别。

断⾯图只画了剖切⾯接触的断⾯形状，编号1写在剖切位置线下侧，表⽰它的投射⽅向。

1—1剖⾯图除画出断⾯的图形外，还画出了沿投射⽅向看到的部分，投射⽅向直接由投射⽅向线⽰出。

剖⾯图和断⾯图的名称⽤相应的编号代替注写在相应的图样下⽅，如图中图名的标注。

(2)作形体的半剖⾯图（5分）答案：(3)补绘1－1剖⾯图。

（10分）(4)补绘2－2剖⾯图（⾬篷的材料为钢筋混凝⼟）。

（10分）答案：（5）补绘2-2剖⾯图。

（10分）答案：（6）补绘1—1、2—2、3—3断⾯图。

（9分）答案：（7）补画1—1阶梯剖⾯图。

（10分）5、简答题（每⼩题5分，共25分）（1）⼟⽊⼯程制图中的图线有⼏种？其⽤途有何不同？(见建筑制图实训教材第17页)（2）标注尺⼨时，绘制45°短线的起⽌符号应注意哪些问题？(见建筑制图基础教材第11～12页) （3）图名有何作⽤？在注写图名时要注意哪些规定？(见建筑制图基础教材第164～165页)（4）剖⾯图与断⾯图的主要区别是什么？两者⼜有何联系？①画法上的区别：(见建筑制图基础教材第173页)②标注上的区别：图7-7(见建筑制图基础教材第168页)和图7-17(见建筑制图基础教材第168页)（5）简化画法意义何在？常⽤的简化画法有⼏种？其使⽤条件是什么？(见建筑制图基础教材第175页)《建筑制图实训》课程作业讲评 (2)重庆电⼤远程教育导学中⼼理⼯导学部胡敬佩建筑结构施⼯图1．考核知识点：钢筋的表⽰法；钢筋混凝⼟结构图的画法；钢筋断⾯图及钢筋详图的画法。

建筑制图基础试题答案一、选择题1. 建筑制图中，表示墙体厚度的线型是：A. 粗实线B. 细实线C. 虚线D. 中断线答案：A. 粗实线2. 在建筑平面图中，通常用来表示门窗位置的符号是：A. 圆形B. 矩形C. 正方形D. 椭圆形答案：B. 矩形3. 以下哪个视图不是建筑立面图的组成部分？A. 正立面B. 背立面C. 侧立面D. 地面平面答案：D. 地面平面4. 建筑剖面图中，表示室内外高差的线是：A. 标高线B. 参考线C. 中心线D. 对齐线答案：A. 标高线5. 在建筑制图中，用于表示材料质感的图例是：A. 索引图例B. 详图图例C. 材料图例C. 尺寸图例答案：C. 材料图例二、填空题1. 在建筑制图中，__________是用来表示建筑元素在不同高度上的位置关系。

答案：标高2. 建筑详图中，__________是用来展示建筑构件细节和构造方式的图示。

答案：详图3. 为了确保施工过程中的准确性，建筑制图中通常会包含__________来指导施工人员。

答案：施工说明4. 在建筑制图中，__________是用来表示墙体、楼板等构件内部结构的图示。

答案：剖面5. 建筑平面图中，__________是用来表示家具、设备等非结构性元素的位置。

答案：陈设三、判断题1. 建筑制图中的尺寸线应该使用细实线表示。

（对/错）答案：对2. 建筑立面图中不需要表示出门窗的开启方式。

（对/错）答案：错3. 建筑剖面图和截面图是同一个概念的不同叫法。

（对/错）答案：错4. 在建筑制图中，所有的文字说明都应该使用正楷字体以保证清晰易读。

（对/错）答案：错5. 建筑制图中，索引图例的作用是为了指引读者找到相关的详图或图纸。

（对/错）答案：对四、简答题1. 请简述建筑制图中尺寸标注的基本规则。

答案：建筑制图中的尺寸标注应遵循以下基本规则：尺寸线应清晰、准确，避免交叉；尺寸数字应放置在便于阅读的位置，通常位于尺寸线的上方或旁边；尺寸应包括必要的单位标识；对于复杂的构件，应使用引出线进行标注，以避免图纸混乱。

建筑制图基础实训学号姓名小作业二得分教师签字一、填空题1、结构是建筑物的基本部分，是用一定的建筑材料建成的，具有足够的抵抗能力的空间骨架，这种骨架就是结构。

2、建筑结构按使用的材料不同，可分为钢结构、木结构、混合结构和钢筋混凝土结构。

3、钢筋混凝土是由钢筋和混凝土两种材料组成的一种复合材料。

钢筋的特点是抗拉力、抗压力强度都很高，而混凝土抗拉强度低，抗压强度高，在钢筋混凝土结构中，钢筋主要承受拉力，混凝土主要承受压力。

4、用钢筋混凝土制成的板、梁和柱等组成的结构物，叫做钢筋混凝框架结构。

5、钢筋混凝土结构中的钢筋，有的是由于受力需要而配置的，有的则是因为构造要求而安放的，这些钢筋的形式及作用各不相同，一般可分为：受力筋、箍筋、架立钢筋、分布钢筋和其他构造筋。

6、为了保护钢筋，防止锈蚀，防火及加强钢筋与混凝土的粘结力，在构件中的钢筋的外表面要留有保护层。

梁、柱的保护层最小厚度为25mm，板和墙的保护层厚度为10~15mm，且不应小于受力筋的直径。

7、钢筋布置图也就是钢筋混凝土构件详图中的配筋图，它包括立面图、断面图、钢筋详图以及钢筋表。

8、说明钢筋图上所标注4Ф16和Ф6@150各字母和数字的意义：4表示钢筋4根；Ф表示I级钢筋；6表示钢筋直径为6mm；@表示相等中心距；150表示相邻钢筋轴线之间的中心距为150mm。

9、用平面图表示配置双层钢筋图时，顶层钢筋的画法是弯钩向下或向右，底110、在钢筋混凝土结构图中，钢筋的断面图例是黑圆点·，无弯钩钢筋的端部图例是或，无弯钩钢筋的搭接图例是。

二、根据梁的配筋图及钢筋表，绘制1-1及2-2断面③2φ101φ16②φ8@100⑤1φ8④φ8@200⑥2φ14①2φ10③φ8@200⑤φ8@200⑥1φ8④①2φ14⑦2φ81φ16②提醒：1-1及2-2断面图中钢筋标注应在两侧标注，因版面问题我这里做的答案标在一侧，同学完成题目时，务必参考课本《土木工程制图》P52页，标注在两侧。

① ⑤ ④ ③ 15001800②建筑制图与识图实训 小作业一1、写出图中指出的图线的名称，以及当b=0.7时的线宽。

2、注出窗立面图的比例。

3、根据所给的比例，注出外墙板长河高的实际尺寸。

窗立面图外墙板立面图 1：60学号姓名 得分 教师签字⑤ ④③ ②① 序号 图线名称 线宽4、作出下列建筑形体的剖面图与断面图。

（1）作1—1剖面图。

11（2）作形体的半剖面图。

（3）补绘1—1剖面图。

（4）补绘2—2剖面图（雨篷的材料为钢筋混凝土）。

12 2 12—2剖面图1 12 2 1—1剖面2---2 剖面图111 1 剖面图2 2 （5）补绘2-2剖面图（6）补绘1—1、2—2、3—3断面图。

2 3 3 1 12（7）补画1—1阶梯剖面图。

5、简答题（1）土木工程制图中的图线有几种？其用途有何不同？（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？（3）图名有何作用？在注写图名时要注意哪些规定？（4）剖面图与断面图的主要区别是什么？两者又有何联系？（5）简化画法意义何在？常用的简化画法有几种？其使用条件是什么？建筑制图与识图实训小作业二一、填空题1、结构是建筑物的基本部分，是用一定的建筑材料建成的，具有足够的抵抗能力 的空间骨架，这种骨架就是 。

2、建筑结构按使用的材料不同，可分为 、 、 。

3、钢筋混凝土是由 复合材料。

钢筋的特点是 ，而混凝土抗拉强度低，抗压强度高，在钢筋混凝土结构中，钢筋主要承受 ，混凝土主要承受 。

4、用钢筋混凝土制成的板、梁和柱等组成的结构物，叫做 。

5、钢筋混凝土结构中的钢筋，有的是由于受力需要而配置的，有的则是因为构造要求而安放的，这些钢筋的形式及作用各不相同，一般可分为： 、 、 、 和 。

6、为了保护钢筋，防止锈蚀，防火及加强钢筋与混凝土的粘结力，在构件中的钢筋的外表面要留有保护层。

梁、柱的保护层最小厚度为 ，板和墙的保护层厚度为 ，且不应小于受力筋的 。
