线性尺寸未注公差的公差表

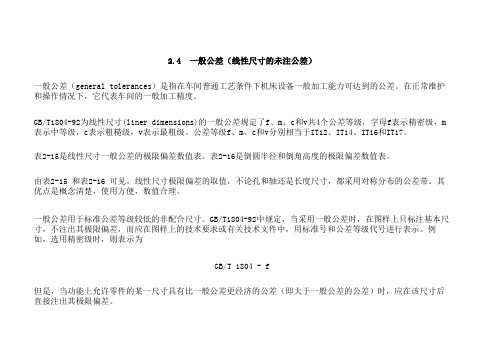

2.4 一般公差（线性尺寸的未注公差）一般公差（general tolerances）是指在车间普通工艺条件下机床设备一般加工能力可达到的公差。

在正常维护和操作情况下，它代表车间的一般加工精度。

GB/T1804-92为线性尺寸(liner dimensions)的一般公差规定了f、m、c和v共4个公差等级，字母f表示精密级，m表示中等级，c表示粗糙级，v表示最粗级。

公差等级f、m、c和v分别相当于IT12、IT14、IT16和IT17。

表2-15是线性尺寸一般公差的极限偏差数值表。

表2-16是倒圆半径和倒角高度的极限偏差数值表。

由表2-15 和表2-16 可见，线性尺寸极限偏差的取值，不论孔和轴还是长度尺寸，都采用对称分布的公差带。

其优点是概念清楚，使用方便，数值合理。

一般公差用于标准公差等级较低的非配合尺寸。

GB/T1804-92中规定，当采用一般公差时，在图样上只标注基本尺寸，不注出其极限偏差，而应在图样上的技术要求或有关技术文件中，用标准号和公差等级代号进行表示。

例如，选用精密级时，则表示为GB/T 1804 - f但是，当功能上允许零件的某一尺寸具有比一般公差更经济的公差（即大于一般公差的公差）时，应在该尺寸后直接注出其极限偏差。

对于采用一般公差的线性尺寸，是在车间加工精度保证的情况下加工出来的，一般情况下可以不用检验。

如果生产方和使用方发生争议，应以从上述表格中查得的极限偏差作为依据判断零件的合格性。

表2-15 线性尺寸的未注极限偏差的数值（摘自GB/T1804-92）mm表2-16倒圆半径与倒角高度尺寸的极限偏差的数值（摘自GB/T1804-92）mm注：倒圆半径与倒角高的含义参见国家标准GB 6403.4《零件倒圆与倒角》。

线性尺寸未注公差的一般公差标准（GB/T1804-1992）
一、说明：
一般公差是指在车间一般加工条件下可保证的公差，采用一般公差的尺寸，在该尺寸后不注极限偏差。

对零件上一些特殊要求的要素，无论其线性尺寸、角度尺寸，形状还是位置都规定有未注公差。

未注公差决不是没有公差要求，只是为简化图样标注，不在图上注出，而是在图样上、技术文件或其它标准中作出总的说明。

线性尺寸的一般公差，主要用于较低精度的非配合尺寸，当功能上允许的公差等于或大于一般公差时，均采用一般公差。

线性尺寸的一般公差，在正常车间精度保证的条件下一般可不检验。

二、线性尺寸未注公差极限偏差数值表（GB/T 1804-1992）
三、圆角半径与倒角高度尺寸的极限偏差数值表（GB/T 6403.4）。

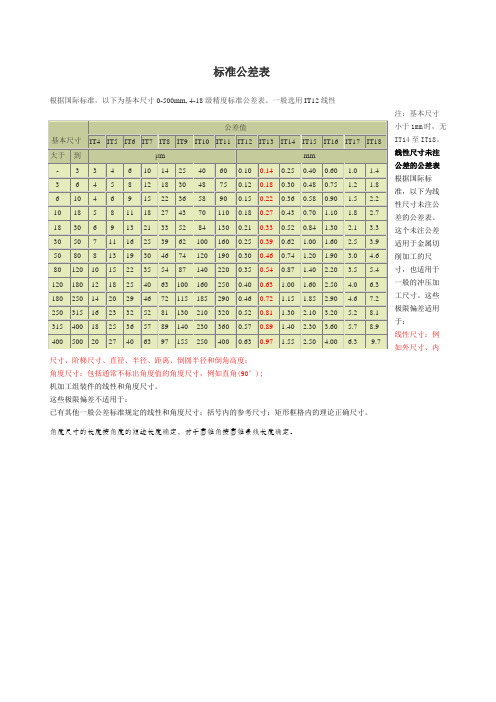

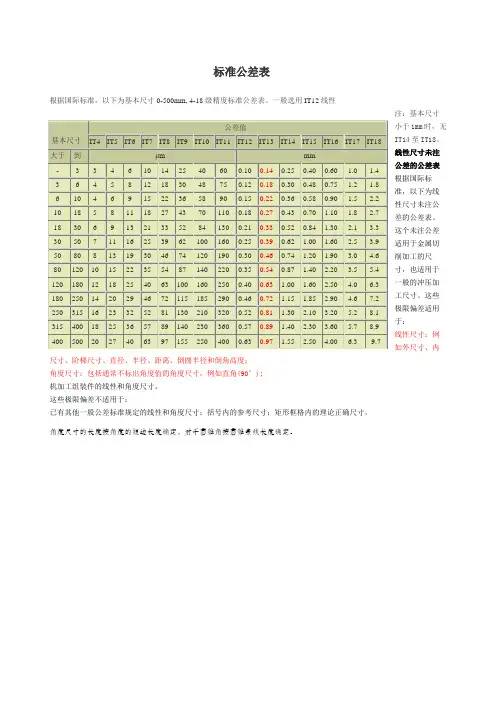

标准公差表
根据国际标准，以下为基本尺寸0-500mm, 4-18级精度标准公差表。

一般选用IT12线性
注：基本尺寸
IT14至IT18。

线性尺寸未注
公差的公差表
根据国际标
准，以下为线
性尺寸未注公
差的公差表。

这个未注公差
适用于金属切
削加工的尺
寸，也适用于
一般的冲压加
工尺寸。

这些
极限偏差适用
于：
线性尺寸：例
如外尺寸、内
尺寸、阶梯尺寸、直径、半径、距离、倒圆半径和倒角高度；
角度尺寸：包括通常不标出角度值的角度尺寸，例如直角(90°);
机加工组装件的线性和角度尺寸。

这些极限偏差不适用于：
已有其他一般公差标准规定的线性和角度尺寸；括号内的参考尺寸；矩形框格内的理论正确尺寸。

角度尺寸的长度按角度的短边长度确定，对于圆锥角按圆锥素线长度确定。

根据国际标准，以下为基本尺寸0—500mm, 4-18级精度标准公差表。

注：基本尺寸小于1mm时，无IT14至IT18.
根据国际标准，以下线性尺寸未注公差的公差表。

这个线性尺寸未注公差适用于金属切削加工的尺寸,也适用于一般的冲压加工尺寸。

这些极限偏差适用于非配合尺寸。

根据德国标准DIN50150，以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表。

如果您要查的抗拉强度>1000N/mm2，或者维氏硬度〉310HV，或者布氏硬度>300HB，或者洛氏硬度>32HRC，请查本表第二页
如果您要查的抗拉强度〈1000N/mm2,或者维氏硬度〈310HV，或者布氏硬度〈300HB，或者洛氏硬度〈32HRC，请查本表第一页。

1 / 4
注：基本尺寸小于1mm时，无IT14至IT18。

2 / 4
线性尺寸未注公差的公差表
根据国际标准，以下为线性尺寸未注公差的公差表。

这个未注公差适用于金属切削加工的尺寸，也适用于一般的冲压加工尺寸。

这些极限偏差适用于：
线性尺寸：例如外尺寸、内尺寸、阶梯尺寸、直径、半径、距离、倒圆半径和倒角高度；
角度尺寸：包括通常不标出角度值的角度尺寸，例如直角(90°);
机加工组装件的线性和角度尺寸。

这些极限偏差不适用于：
已有其他一般公差标准规定的线性和角度尺寸；
括号内的参考尺寸；
矩形框格内的理论正确尺寸。

角度尺寸的长度按角度的短边长度确定，对于圆锥角按圆锥素线长度确定。

未注尺寸公差、未注形位公差及表面粗糙度一、未注尺寸公差按GB/T1804（1）线性尺寸的极限偏差数值（GB/T1804-2000）（mm）公差等级尺寸分段0.5～3>3～6>6～30>30～120>120～400>400～1000>1000～2000>2000～4000f(精密级)±0.05±0.05±0.1±0.15±0.2±0.3±0.5-m(中等级)±0.1±0.1±0.2±0.3±0.5±0.8±1.2±2 c(粗糙级)±0.2±0.3±0.5±0.8±1.2±2±3±4 v(最粗级)-±0.5±1.5±1.5±2.5±4±6±8（2）倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000）mm公差等级尺寸分段0.5～3>3～6>6～30>30f(精密级)±0.2±0.5±1±2m(中等级)c(粗糙级)±0.4±1±2±4v(最粗级)注：倒圆半径与倒角高度的含义见GB6403.4(零件倒圆与倒角)（3）角度尺寸的极限偏差数值（GB/T1804-2000）公差等级长度mm≤10>10～50>60～120>120～400>400m(中等级)±1°±30'±20'±20'±5' c(粗糙级)±1°30'±1°±30'±30'±10' v(最粗级)±3°±2°±1°±1°±20'二、未注形位公差按GB/T1184（4）直线度和平面度未注公差值（GB/T1184-1996）（mm）公差等级直线度和平面度基本长度的范围～10>10～30>30～100>100～300>300～1000>1000～3000H0.020.050.10.20.30.4 K0.050.10.20.40.60.8 L0.10.20.40.8 1.2 1.6（5）垂直度未注公差值（GB/T1184-1996）（mm）公差等级垂直度公差短边基本长度的范围～100>100～300>300～1000>1000～3000H0.20.30.40.5 K0.40.60.81 L0.511,52（6）对称度未注公差值（GB/T1184-1996）（mm）公差等级对称度公差基本长度的范围～100>100～300>300～1000>1000～3000H0.5K0.60.81 L0.61 1.52（7）圆跳动的未注公差值（GB/T1184-1996）（mm）公差等级圆跳动一般公差值H0.1K0.2L0.5三、选用原则（1）机械加工未注尺寸公差一般选用“m”级，未注形位公差一般选用“K”级。
