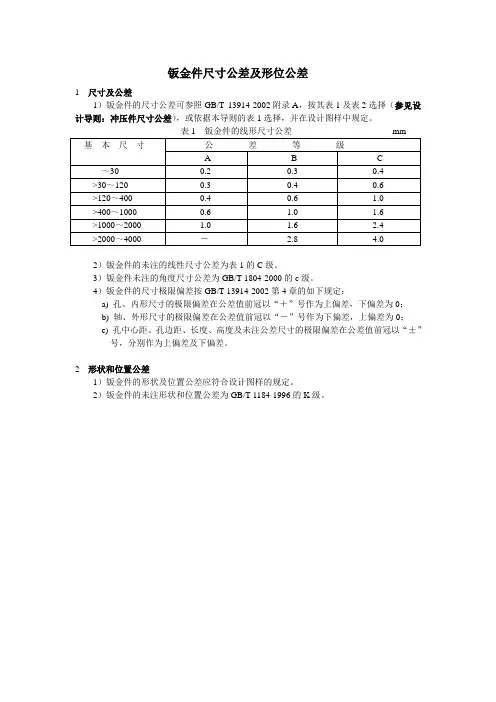

钣金件的未注公差
1.参考标准：JB/T6753.1, JB/T6753.3
2.适用范围：钣金结构件，钣金冷冲压件的未注公差尺寸；
3.薄钣金焊缝高度：（一般t<3mm视为薄钣金）
薄钣金焊缝高度根据工艺情况，按照a=0.5t执行并控制。当t>3时按照图纸要求焊高执行。
4.未注线性尺寸公差标准：一次折弯成型尺寸适用
5.未注线性尺寸公差标准：多次折弯成型尺寸适用
6. 未注线性尺寸公差标准：冷冲压裁成型尺寸适用
7. 未注线性尺寸公差标准：平面冲裁密孔位置尺寸适用
8.未注线性尺寸公差标准：冲圆孔中心距尺寸适用
9. 未注线性尺寸公差标准：冲孔与冲裁边距尺寸适用
10.未注角度公差标准
11.未注意平面度公差标准
12.未注垂直度公差标准：
13.未注直线度公差标准
