(完整版)给排水说明书.

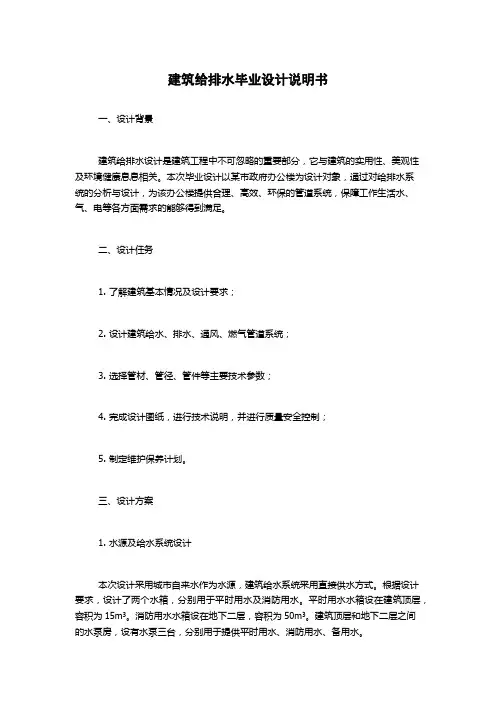

建筑给排水毕业设计说明书一、设计背景建筑给排水设计是建筑工程中不可忽略的重要部分，它与建筑的实用性、美观性及环境健康息息相关。

本次毕业设计以某市政府办公楼为设计对象，通过对给排水系统的分析与设计，为该办公楼提供合理、高效、环保的管道系统，保障工作生活水、气、电等各方面需求的能够得到满足。

二、设计任务1. 了解建筑基本情况及设计要求；2. 设计建筑给水、排水、通风、燃气管道系统；3. 选择管材、管径、管件等主要技术参数；4. 完成设计图纸，进行技术说明，并进行质量安全控制；5. 制定维护保养计划。

三、设计方案1. 水源及给水系统设计本次设计采用城市自来水作为水源，建筑给水系统采用直接供水方式。

根据设计要求，设计了两个水箱，分别用于平时用水及消防用水。

平时用水水箱设在建筑顶层，容积为15m³。

消防用水水箱设在地下二层，容积为50m³。

建筑顶层和地下二层之间的水泵房，设有水泵三台，分别用于提供平时用水、消防用水、备用水。

给水管道采用PVC-U材质，管径采用Φ50mm和Φ75mm，主管道采用Φ100mm。

为了保证水质及防冻，在水管道设计中增加了消毒、防冻措施。

2. 排水系统设计排水系统可分为污水排放系统和雨水排放系统。

污水排放系统采用一级沉淀油污井、反渗透排水池及泵房，再通过管道排入污水处理厂。

雨水排放系统采用雨水收集箱及专用管道接入市政管道。

污水管道采用PVC-U材质，管径采用Φ75mm和Φ110mm，主管道采用Φ160mm。

为了保证排水畅通，每层楼之间设置检查井，每检查井设置两个排水管道，一个用于污水排放，一个用于雨水排放。

3. 燃气系统设计燃气系统采用天然气作为燃料，设计了燃气管道及燃气设备，如燃气灶、壁挂炉、热水器等，并设置了燃气泄漏报警装置。

燃气管道采用材料为钢管、不锈钢管或塑料管，管径根据需求灵活设置。

4. 通风系统设计室内通风系统采用集中式新风系统，采用新风机强制送风、排风机强制排风和风管被动供回风方式。

前言1、该设计为长春市鸿运星城小区[1号]商住楼给排水设计，住宅类型：类；楼房层数：五层。

2、该方案为室内给排水设计方案，满足室内用水和室内的排水。

3、给水管道地上部分采用PPR塑料管，地下部分采用镀锌钢管。

其布置要求是：满足最佳水力条件；便于维护管理；保护管道不受损伤；满足经济、美观的要求。

4、排水管道地上部分采用PVC塑料管，地下部分采用铸铁管。

其布置要求是：形成最优水力条件；便于维护管理；保证使用安全；经济美观要求；无特殊要求的排水系统，在力求短直配管基础上应尽量将管道设置于不明显墙、梁、柱间交角处；管道穿过墙基础时，必须预留孔洞，预留孔洞位置尺寸应按规范要求实施，并在必要时设套管防护。

5、本建筑以城市给水管网为水源,给水管接自南侧道路,污水需经化粪池处理后排放至北侧道路污水管道。

6、关键词：住宅给水排水设计目录第1章概述 (3)1.1 设计任务 (3)1.2 原始资料 (3)第2章建筑内部给水系统 (4)2.1 给水方式的选择 (4)2.2 给水管道的布置及管材的选取 (5)2.3 给水系统的计算 (5)第3章建筑内部排水系统 (9)3.1 排水系统的选择 (9)3.2 排水管道的布置及管材的选取 (9)3.3 排水系统的计算 (11)附录一、给水管路系统图 (13)二、给水管路水力计算表 (14)三、排水管路系统图 (18)四、排水管路水力计算表 (19)主要参考文献 (22)第一章概述1.1 设计任务设计题目：长春鸿运星城小区室内给水排水设计设计内容及要求1、设计方案方案力求：适用、安全、可靠、经济。

2、图纸要求一层平面图、标准层平面图、给水系统图、排水系统图各1张。

图纸尺寸为标准二号图或标准二号图一次加长。

图纸标注：相应的管道尺寸、标高、坡度、定位尺寸、引用的图集号等。

设计说明：如流量、水压、管材、阀门、防腐、图例、施工要求等。

3、设计计算书用统一的16开专用纸书写。

包括：设计题目、目录、设计原始资料、方案确定、绘制草图、流量计算、水力计算等。

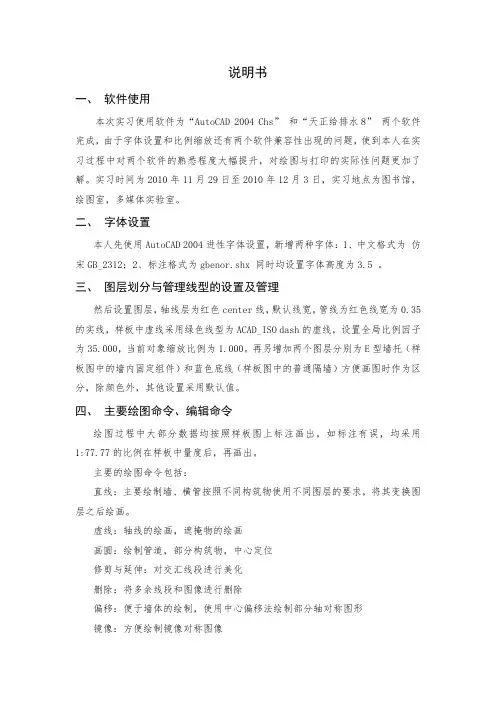

说明书一、软件使用本次实习使用软件为“AutoCAD 2004 Chs”和“天正给排水8”两个软件完成，由于字体设置和比例缩放还有两个软件兼容性出现的问题，使到本人在实习过程中对两个软件的熟悉程度大幅提升，对绘图与打印的实际性问题更加了解。

实习时间为2010年11月29日至2010年12月3日，实习地点为图书馆，绘图室，多媒体实验室。

二、字体设置本人先使用AutoCAD 2004进性字体设置，新增两种字体：1、中文格式为仿宋GB_2312；2、标注格式为gbenor.shx 同时均设置字体高度为3.5 。

三、图层划分与管理线型的设置及管理然后设置图层，轴线层为红色center线，默认线宽，管线为红色线宽为0.35的实线，样板中虚线采用绿色线型为ACAD_ISO dash的虚线，设置全局比例因子为35.000，当前对象缩放比例为1.000。

再另增加两个图层分别为E型墙托（样板图中的墙内固定组件）和蓝色底线（样板图中的普通隔墙）方便画图时作为区分，除颜色外，其他设置采用默认值。

四、主要绘图命令、编辑命令绘图过程中大部分数据均按照样板图上标注画出，如标注有误，均采用1:77.77的比例在样板中量度后，再画出。

主要的绘图命令包括：直线：主要绘制墙、横管按照不同构筑物使用不同图层的要求，将其变换图层之后绘画。

虚线：轴线的绘画，遮掩物的绘画画圆：绘制管道，部分构筑物，中心定位修剪与延伸：对交汇线段进行美化删除：将多余线段和图像进行删除偏移：便于墙体的绘制，使用中心偏移法绘制部分轴对称图形镜像：方便绘制镜像对称图像复制粘贴：快速绘制大量图像，快捷键CTRL+C & CTRL+V填充：墙体的绘制重复上一步骤：回车键快速绘图撤销上一步骤：CTRL+Z快速回到上一步绘图步骤等主要绘图命令、编辑命令。

五、尺寸的标注接着，采用“天正给排水8”对画好的图像进行标注，主要命令包括单注标高，引出标注，逐点标注，单行文字还有各种器具的插入。

地区六层住宅建筑给水排水设计说明书一、工程概况1.1设计题目六层住宅建筑给水排水设计1.2设计任务地区六层住宅建筑。

建筑各层平面及总平面图。

每户卫生间设低水箱坐式大便器、洗面盆、浴缸，厨房设有洗涤盆、煤气灶台台面标高离地面700毫米。

室外DN300给水管，北面进水,管芯离地面1.0米。

白天最低水压0.17Mpa，晚上10点-4点水压为0.3Mpa。

污水集中排入其北面的污水干管，接管点高程为－2.5m（相对室地面标高）。

1.3设计要求1. 室各层给水、排水管道平面布置图（底层、二--六层、屋顶）；2.室给水、排水管道系统图；3.屋顶水箱容积及预留孔洞位置图；4. 设计说明书(5000-8000)；1.4任务分析由于本次设计为地区六层住宅设计，故可不需要考虑中水处理，消防给水。

本次设计，需对室给水方式进行选择，污废水排放、雨水排放等进行设计。

二、室给水系统设计与计算2.1室给水系统的确定2.1.1建筑给水方式选择由小区室外市政管网供给，再根据压力进行分析计算以确定给水方式。

2.1.2给水系统的组成（1）引入管引入管是一个建筑的总进水管，或称进户管，是室外给水管网与室给水管网之间的联络管段，引入管段上一般设有水表阀门等附件。

对于一些比较重要的或档次比较高的建筑，引入管需要设两条，分别从建筑物的两侧引入以确保安全供水，当一条管道出现问题需要检修时，另一条管道仍可保证供水。

本设计采用两条引入管。

（2）水表节点水表节点是指装设在引入管上的水表及其前后设置的阀门和泄水装置总称。

在引入管段上应装设水表，计量建筑物的总用水量在其前后装设阀门旁通管和泄水阀门等管路附件，水表及其前后的附件一般设在水表井中。

为利于节约用水体现“谁消费，谁付费”的原则，住宅建筑每户的进水管上均应安装分户水表。

本设计采用采用两条引入管，故不需设置旁通管。

（3）给水管网给水管网包括干管、立管、支管和分支管，用于输送和分配用水至建筑部各个用水点。

给排水设计手册目录壹、设计原则 (2)贰、设计内容 (2)叁、初步设计 (3)A 设计说明 (3)（一）设计依据 (3)（二）设计范围 (3)（三）室外给水设计 (3)（四）室外排水设计 (3)（五）建筑给水排水设计 (4)Ⅰ、说明 (4)Ⅱ、给水系统 (4)Ⅲ、消防系统 (13)Ⅳ、热水系统 (29)Ⅴ、排水系统 (37)Ⅵ、管材、接口及敷设方式 (53)（六）节水、节能措施 (53)B 设计图纸 (53)（一）给水排水总平面图 (53)（二）建筑给排水平面图 (54)C 主要设备表 (57)肆、施工图设计 (58)（一）设计内容 (58)（二）图纸目录 (58)（三）设计总说明 (58)（四）给水排水总平面图 (58)（五）水泵房平、剖面图 (59)（六）水塔（箱）、水池配管及详图 (59)（七）建筑给水排水图纸 (59)（八）系统图 (60)（九）局部设施 (61)（十）主要设备材料表 (61)（十一）施工图图纸设计 (61)（十二）给排水专业与其它专业协调内容 (61)五、设计图纸校对 (63)六、给排水工程师任职能力 (74)七、工作职责说明 (75)六、设计流程 (76)给排水施工图目录及内容项次施工图名称内容图纸比例1 基地排水管1接入公共下水道、管渠的位置及高程的详细尺寸。

2管路转向的检查井清扫口位置，每个节点的高程及管段的坡度。

2 排水横主管1穿越地下室的外墙位置及防水措施的做法2管道位置，相关尺寸、坡度3管道转向或与其它横干管连接位置4清扫口位置详细尺寸5与排水立管底端接点位置、高程等。

3 排水立主管1管道转向位置及高程2通气立管廷伸位置、高程及与邻墙尺寸3各排水横支管接入位置、高程与邻墙尺寸4伸顶接通气立管位置5伸顶管的通气帽位置及高程6辅助通气管出入位置及与邻墙尺寸4 横支管1管道位置相邻尺寸、坡度及高程2接卫生器具排水管的位置相邻尺寸3伸廷通气管的位置4管道转向或与其它横支管连接的位置5清扫口的位置6埋在找平层中的位置及相邻尺寸5 器具排水管1通气管的位置上下接法2与背部通气管的接法，位置3管路转向与相邻墙的尺寸4与存水弯的接法位置与相邻墙的尺寸6 通气主立管1管道转向位置2环状通气管、汇合通气管、通气支管接入处位置3通气辅助管接入位置7 通气支管1坡度23立管与支管的接入点4管路转向位置8 管道间1所有管道的位置与固定方式（包括消防、空调、电气）。

课程设计题目：C-6建筑给水排水工程设计专业班级学生姓名完成日期课程设计指导教师目录第一章课程设计任务书一、............................................................... 设计目的1二、................................................................... 概况1三、......................................................... 设计内容及要求1四、设计成果1第二章课程设计指导书一、........................................................... 卫生设备布置3二、............................................................... 给水系统3三、........................................................... 消防给水系统3四、............................................................... 排水系统4五、........................................................... 主要参考文献4第三章C-6建筑设计计算说明书一、................................................... 建筑内部给水系统计算5二、............................................... 建筑内部消防给水系统计算9三、................................................... 建筑内部排水系统计算12附录：1、给排水平面布置图2、给水系统图3、消防给水系统图4、排水系统图5、卫生间大样图课程设计任务书一、设计目的课程设计是本课程教学的一个实践性环节，是基础理论、基本知识的学习和基本技术训练的继续、深化和发展。

5层办公楼建筑给排水设计说明书一、设计目标和原则：1.确保建筑物内外的给水和排水系统安全、可靠、高效运行。

2.满足建筑物内部的各类用水需求，并保证用水量合理、节约。

3.保证排水系统的畅通，避免堵塞和漏水现象。

4.符合国家相关法律法规和标准要求。

二、建筑物的给水系统设计：1.给水管道布置：(1)根据建筑物的功能和各楼层的用水需求，合理布置给水管道，确保各个用水点的供水压力和流量。

(2)尽量采用垂直立管和分支管的布置方式，减小管道的长度和压力损失。

(3)采用合适的管径和材料，保证管道系统的强度和耐久性。

(4)将给水管道与其他管道（如电缆管道）进行合理隔离，避免相互干扰。

2.给水设备选型：(1)根据建筑物的用水需求和供水压力要求，选用合适的水泵、水箱和水箱控制系统。

(2)水泵的选型应考虑到建筑物的总用水量、峰值用水量和压力要求。

(3)水箱的容积应根据建筑物的储水需求确定，并采取合适的防止水质污染的措施。

三、建筑物的排水系统设计：1.排水管道布置：(1)根据建筑物的功能和各楼层的排水需求，合理布置排水管道，确保各个排水点的排水能力。

(2)采用合适的管径和坡度，保证排水管道的流速和自洁能力。

(3)将排水管道与其他管道（如电缆管道）进行合理隔离，避免相互干扰。

(4)设立合理的检查井和排气阀，方便排水系统的检修和排气。

2.排水设备选型：(1)根据建筑物的排水需求和流量要求，选用合适的污水泵、隔油池和排水阀。

(2)污水泵的选型应考虑到建筑物的总排水量、峰值排水量和扬程要求。

(3)隔油池的容积应根据建筑物的油水分离需求确定，并采取合适的防止污染的措施。

四、消防给排水系统设计：1.根据建筑物的消防需求，设计合适的消防给水系统和消防排水系统。

2.消防给水系统应满足建筑物内部各个消防栓和喷淋系统的供水压力和流量要求。

3.消防排水系统应保证消防栓和喷淋系统的排水能力，以及排水管道的防冻措施。

五、施工和验收要求：1.施工过程中应按照相关设计要求和标准进行施工，保证给排水系统的质量和安全。

一排水管网设计说明书 (1)1总论 (1)1.1 设计依据 (1)1.2 城市概况原始资料 (1)1.3 设计原则 (3)1.4 设计范围和任务 (3)2方案选择和确定 (4)2.1 排水体制的确定 (4)2.2 工业废水与城市排水系统的关系选择 (5)2.3 污水处理方式的选择 (5)3污水管网工程设计 (8)3.1 污水管网定线 (8)3.2 污水设计流量 (10)3.3 污水管道的水力计算 (13)3.4 污水管道水力计算成果 (19)3.5 污水管网工程量统计 (20)4雨水管网工程设计 (21)4.1 雨水管网定线 (21)4.2 雨水设计流量 (22)4.3 雨水管道的水力计算 (24)4.4 雨水管道水力计算成果 (26)4.5 雨水管道工程量统计 (27)5结论 (28)附：一张A3总平面布置图 (29)二排水管网设计计算书 (30)1污水管道设计计算 (30)1.1 污水设计流量公式 (30)1.2 计算举例 (32)1.3 街区编号及面积计算 (32)1.4 居住区生活污水设计流量计算 (33)1.5 工业污水设计流量和工业企业生活污水及淋浴污水设计流量计算 (34)1.6 污水管道水力计算 (35)1.7 污水厂规模的确定 (43)2 雨水管水力计算 (44)2.1 暴雨强度公式 (44)2.2 雨水管渠设计重现期 (44)2.3 雨水管渠的降雨历时 (44)2.4 径流系数 (45)2.5 雨水管道一般规定 (46)2.6 划分设计管段和汇水面积、汇水面积编号 (46)2.7 雨水管道设计流量和水力计算 (47)三个人体会 (50)四参考书籍 (52)一排水管网设计说明书1总论1.1 设计依据1.1.1 主要规范(1)《城市排水工程规划规范》(GB50318-2000)，国家质量技术监督局、建设部(2)《室外排水设计规范》(GB50014-20XX)，国家计委、建设部(3)《泵站设计规范》(GB/T50265-97)，国家质量技术监督局、建设部1.1.2 主要标准(1)《污水综合排放标准》(GB8978-1996)(2)《污水排入城市下水道水质标准》(CJ3082-1999)1.1.3 参考书籍(1)《水泵机水泵站》（第四版）(1998年）中国建筑工业出版社姜乃昌主编(2)《给水排水设计手册(1、5)》（第二版）(2000年) 中国建筑工业出版社(3)《给水排水工程快速设计手册(2、5)》（第一版）(1996年) 中国建筑工业出版社(4)《全国通用给水排水标准图集(S1、S2)》(1996年) 中国建筑标准设计研究所(5)《水工业工程设计手册水工业工程设备》（第一版）(2000年)聂梅生主编(6)《排水工程》（上册，第四版）(1999年) 中国建筑工业出版社孙慧修主编1.2 城市概况原始资料(1) 城市（包括工业区）总平面图一张，比例为1：10000，等高线间距1m。

给排水方案设计说明书建筑专业提供的设计图及相关专业提供的设计方案。

2．给水设计：1）设计范畴；基地内给排水及消防。

酒店和公寓分别设置各自的给排水及消防系统。

2）水源情形简述；水源取自都市自来水管网。

从基汾阳路和襄阳路市政给水管网上各引入一根给水管进入基地。

在基地内形成环网供生活、消防用水，并分别接给水管进地下二层的酒店生活水池和公寓的生活水池。

地下室用水由市政管网直截了当供给。

生活给水引入管上分别设置水表计量。

3）用水量统计：注：未计循环水补水量4）给水系统：地下车库冲洗水利用市政中水给水管压力直截了当供给，其余用水经加压后供给。

酒店和公寓分别设置生活用水水池、生活加压水泵和高位屋顶水箱。

地下二层生活水池贮水池容积按各自的最高日用水量30%计。

高位屋顶水箱分别按各自供水区域最高日用水量的20%计。

酒店和酒店式公寓生活用水由加压水泵从贮水池中抽水加压到屋顶水箱，由水箱出水供各用水点用水，系统分区供水。

洗衣房用水对市政水进行软化处理后使用。

所有贮水池（箱）均设置水池水质处理仪。

酒店生活用水水质处理采纳的处理流程为：市政进水→砂过滤器→碳过滤器→生活水箱→变频水泵→紫外线消毒装置→各用水分区。

5）消防系统：水源：室外市政给水环管上引入二根给水管，进入地下层酒店和公寓的各自消防水池。

消防水池的容量按室内消防用水量考虑，即消火栓3小时、喷淋1小时。

消火栓给水系统设计水量：室内消火栓消防用水量：酒店：40L/s公寓：30L/s室外消火栓用水量：30L/s 室内消火栓系统采纳临时高压供水方式，消防水箱设置在屋顶。

在地下层设置消防水池和消防水泵房。

消火栓消防系统竖向分区，由减压阀进行减压分区。

消火栓栓口压力大于0.5Mpa，设置减压孔板减压。

室外消防管在基地内成环布置，设室外消火栓。

自动喷水灭火系统：按中危险II级考虑，喷水强度为8 1/min·m2，作用面积：160 m2，设计流量：约35 l/s。

给排水管网综合设计说明书目录第一篇给排水管网综合设计说明书第1章设计原始资料与设计任务第2章给水管道设计2.1设计方案比较2.1.1给水系统的体制及选择2.1.2二泵站供水方案设计2.2给水管道设计2.2.1管道定线2.2.2给水管道的水力计算2.2.2.1基础数据2.2.2.2电算2.2.2.2.1方法一：运用LOOP程序进行平差计算2.2.2.2.1.1最高日最大时供水时2.2.2.2.1.2最大转输校核2.2.2.2.1.3消防校核2.2.2.2.1.4事故校核2.2.2.2.2方法二：运用鸿业软件进行平差计算2.2.2.2.2.1最高日最大时供水时2.2.2.2.2.2最大转输校核2.2.2.2.2.3消防校核2.2.2.2.2.4事故校核2.2.3给水管道的管材及接口第3章排水管道设计3.1设计方案比选3.1.1排水系统的体制及选择3.1.2 工业废水的处理与排放3.1.3 污水处理厂个数和厂址的选择3.1.4 检查井的设置原则3.2污水管道设计3.2.1 管道定线3.2.2 污水管道的水力计算3.2.3 污水干管的敷设方式、管材、接口及基础3.2.4 污水主干管主要工程量表3.3雨水管渠设计3.3.1 管渠定线3.3.2管渠水力计算3.3.3雨水管渠的敷设方式、管材及接口3.3.4 雨水管渠主要工程量表第4章给排水管道综合设计4.1. 管网综合设计的原则4.2. 设计范围及内容4.3.各管线现状4.4 各管网布置方案、管道材料及主要设计参数4.5 管线综合平面布置4.6 管线综合断面布置第二篇管网设计计算书第1章给水管网计算1.1水量计算1.1.1综合生活用水量1.1.2工业企业用水量1.1.3浇洒道路和绿地用水量1.1.4管网漏损水量1.1.5未预计水量1.1.6消防用水量1.2二泵站供水及及清水池，水塔容积计算1.2.1 二级泵站供水方案设计1.2.1分时用水量计算表1.2.2 清水池，水塔容量计算1.3管网定线1.4管网水力计算1.4.1基础数据1.4.2电算1.4.2.1方法一：运用LOOP程序进行平差计算1.4.2.1.1最高日最大时供水时1.4.2.1.2最大转输校核1.4.2.1.3消防校核1.4.2.1.4事故校核1.4.2.2方法二：运用鸿业软件进行平差计算1.4.2.2.1最高日最大时供水时1.4.2.2.2最大转输校核1.4.2.2.3消防校核1.4.2.2.4事故校核1.5确定水塔高度，二泵站扬程及管网各节点的水压第2章排水管网计算2.1污水管网设计2.1.1 量取街区面积，制作街区面积表2.1.2 生活污水设计流量计算2.1.3工厂生活污水及生产废水设计污水量计算2.1.4公共建筑设计流量表2.1.5划分设计管段及计算设计流量2.1.6污水管道水力计算2.1.7其他，如污水管过江方法的选择和计算2.2雨水管网设计2.2.1计算各设计管段的汇水面积2.2.2雨水管道径流系数ψ2.2.3单位面积径流量2.2.4 雨水管道的水力计算结束语参考文献第一篇给排水管网综合设计说明书第一章设计原始资料与设计任务学生课程设计任务书说明：1、学院、专业、年级均填全称，如：城市建设与环境工程学院、给排水工程、2003。

2.2.1 设计依据一、本工程设计任务书；二、已批准的方案设计文件；三、国家现行设计规范、规程。

主要有：《建筑给水排水设计规范》（GB 50015—2003）《室外给水设计规范》（GBJ 13—86）97版《室外排水设计规范》（GBJ 14—87）97版《建筑中水设计规范》（GB 50336—2002）《人民防空地下室设计规范》（GB 50038—94）等；四、建设单位提供的建筑周围市政条件资料；五、建筑及有关工种提供的条件图及设计资料。

2.2.2 工程概况与设计范围一、本工程建设用地_____万㎡，总建筑面积_____万㎡，室外绿化面积_____万㎡。

地上有_____组建筑，包括：（给出个建筑类型、面积、建筑设计高度）。

二、本设计包括项目:建筑红线内的给排水工程和消防灭火工程。

三、中水机房、净水机房、厨房、游泳池及机房、洗衣机房、绿化、水景喷泉、气体管道消防由专业承包商根据本专业提供的技术参数和要求进行设计、安装和调试，其设计经我院审定。

2.2.3 给水系统一、给水用水量给水用水量明细表详见2.2.3-1本建筑最高日总用水量_____m³/d。

最高时用水量_____m³/d。

二、水源：1.供水水源为城市自来水。

根据甲方提供的本建筑物周围的给水管网现状，拟从用地_____侧_____路DN_____给水管和_____侧_____路DN_____给水管各接出一根DN_____给水管进入用地红线，经总水表后围绕本建筑物形成室外给水环网，环管管径DN_____。

各单位建筑的入户管从室外给水环管上接出。

市政供水压力为_____MPa。

2.供水水源为自备深水井。

三、室内管网系统根据建筑高度、水源条件、防二次污染、节能和供水安全原则，供水系统设计如下：1.管网系统竖向分区的压力控制参数为：各区最不利点的出水压力不小于_____MPa，最低用水点最大静水压力（0流量状态）不大于_____MPa。

给排水课程设计说明书(总21页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--目录第一章设计任务及资料 (1)设计任务 (1)设计资料 (1)第二章设计过程说明 (2)室内给水工程 (2)给水方式选择 (2)水系统分区.................................. 错误!未定义书签。

给水系统的组成 (2)室内排水工程 (2)管道的平面布置及管材............................ 错误!未定义书签。

第三章设计计算 (3)室内给水系统的计算 (4)给水用水定额及时变化系数 (4)最高日用水量 (4)最高日最大时用水量 (4)设计秒流量按公式 (4)室内所需压力 (5)排水系统的计算 (8)排水设计秒流量 (9)横管水力计算 (9)立管水力计算 (9)化粪池计算 (11)参考文献 (19)致谢 (20)第一章设计任务及资料设计任务根据市建委有关部门批准的设计任务书，拟在某区新建一居住小区。

要求设计一幢6层住宅建筑的给水排水工程，具体内容包括：室内给水系统设计计算，排水系统设计计算以及消防水系统设计计算。

设计资料建筑设计资料：该建筑总占地面积㎡，总建筑面积㎡，建筑总高度。

建筑地下层为车库、一至六层为住宅。

该设计任务为建筑工程设计中的室内给水、排水和消防的设计项目。

所提供的设计资料为：（1）建筑设计图纸（包括消防水系统图，一至六层给水排水图）。

（2）市政给水排水资料：建筑给水管网从该建筑西侧引入，排水管网从建筑东侧引出。

城市给水干管可作为该建筑的水源，城市给水管网管径DN400mm，管顶埋深，城市可靠供水压力320Kpa；城市排水管网管径DN200mm，管底埋深。

第二章设计过程说明室内给水工程给水方式选择因为城市可靠供水压力是320Kpa，而给水系统所需压力恰好是320Kpa.所以可以直接由室外市政管网直接供水。

给水系统的组成整个给水系统应包括引入管、水表井、给水管网和附件。

设计计算阐明书一、设计方案概述1、生活给水系统根据有关设计原始资料，已知在大学城学员路有DN400mm旳市政给水干管，高峰用水时可保证最低水压为0.2Mpa。

根据校区给排水总体规划，F组团学生公寓生活用水采用分区供水，拟1~2层及架空层由市政管网直接供水，3~6层由水泵统一加压供水，均采用下行上给方式。

2、排水设计方案根据大学城总体规划，大学城污水集中到大学城污水处理厂处理达标后排放。

2#楼学生公寓旳污水可排入其东面旳校区污水干管，接管点高程为—4.5m（相对室内地面标高），根据当地环部门旳规定，生活污水排入下水道之前需通过化粪池预处理后排放，公寓北面绿化带有足够空地设化粪池。

排水系统采用合流制。

3、消防给水系统根据《建筑防火规范》，本建筑为其他类建筑（≥六层），设室内消火栓给水系统。

消火栓用水量为15L/s，每根竖管最小流量10L/s，每支水枪最小流量5L/s。

室内消火栓系统不分区，F组团学生公寓火灾前期10分钟用水量设于D区1＃楼屋顶专用消防水箱内，校区统一设消防水池和消防泵，消防泵及管道均单独设置。

每个消火栓处设置直接启动消防水泵旳按钮。

每个消火栓口径为65mm单栓口，水枪喷嘴口径19mm，充实水柱为12mHO,采用衬胶水带，直径65mm，长度25mm。

消防泵2直接从消防水池吸水，火灾延续时间以2h计。

4、管道旳平面布置及管材建筑内给水排水及消防管道平面布置见CAD 图纸。

给水、排水立管靠墙壁设置，消防立管明装与楼道走廊。

给水横支管沿墙暗敷，消防、排水横支管设于楼层下天花板下。

给水管采用优质衬塑钢管，排水管采用塑料管，消防管镀锌钢管。

二、设计计算(一)、生活给水系统旳计算1给水用水定额及时变化系数查《建筑给水排水设计规范》（ＧＢ50015-2023）表3.1.10，学生宿舍学生旳最高日生活用水定额为80～130Ｌ，小时变化系数Ｋh 为3.0～2.5。

据本建筑物旳性质和室内卫生设备之完善程度，选用学生旳最高日生活用水定额为）（人d ./110L q d =，取用水时变化系数Kh=2.8，每日使用时间为24h 。

一.原始资料....................................................................... 错误！未定义书签。

二.系统选择与管道布置................................................... 错误！未定义书签。

1.给水系统方案选择................................................. 错误！未定义书签。

2．排水系统方案选择............................................... 错误！未定义书签。

3.热水系统方案选择................................................. 错误！未定义书签。

4.消防系统方案选择................................................. 错误！未定义书签。

5.雨水排水系统方案选择......................................... 错误！未定义书签。

三．设计计算..................................................................... 错误！未定义书签。

1．室内给水系统的计算........................................... 错误！未定义书签。

2.热水系统水力计算.................................................. 错误！未定义书签。

3.污废水排水系统水力计算...................................... 错误！未定义书签。

4．消防系统水力计算............................................... 错误！未定义书签。
