雨淋报警阀的操作规程

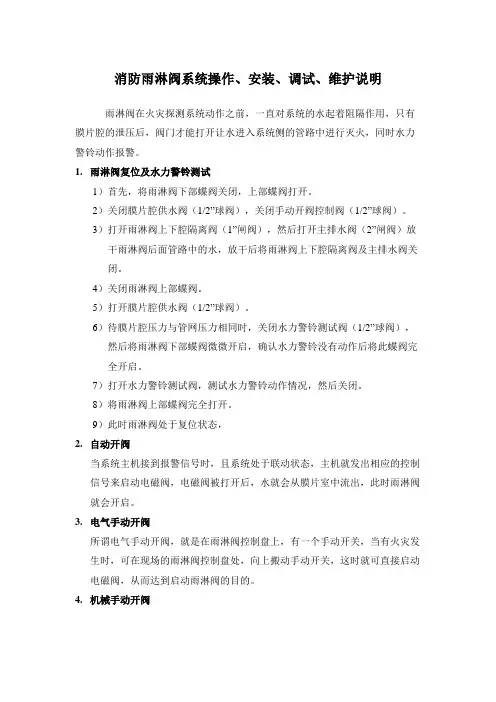

消防雨淋阀系统操作、安装、调试、维护说明雨淋阀在火灾探测系统动作之前，一直对系统的水起着阻隔作用，只有膜片腔的泄压后，阀门才能打开让水进入系统侧的管路中进行灭火，同时水力警铃动作报警。

1.雨淋阀复位及水力警铃测试1）首先，将雨淋阀下部蝶阀关闭，上部蝶阀打开。

2）关闭膜片腔供水阀（1/2”球阀），关闭手动开阀控制阀（1/2”球阀）。

3）打开雨淋阀上下腔隔离阀（1”闸阀），然后打开主排水阀（2”闸阀）放干雨淋阀后面管路中的水，放干后将雨淋阀上下腔隔离阀及主排水阀关闭。

4）关闭雨淋阀上部蝶阀。

5）打开膜片腔供水阀（1/2”球阀）。

6）待膜片腔压力与管网压力相同时，关闭水力警铃测试阀（1/2”球阀），然后将雨淋阀下部蝶阀微微开启，确认水力警铃没有动作后将此蝶阀完全开启。

7）打开水力警铃测试阀，测试水力警铃动作情况，然后关闭。

8）将雨淋阀上部蝶阀完全打开。

9）此时雨淋阀处于复位状态，2.自动开阀当系统主机接到报警信号时，且系统处于联动状态，主机就发出相应的控制信号来启动电磁阀，电磁阀被打开后，水就会从膜片室中流出，此时雨淋阀就会开启。

3.电气手动开阀所谓电气手动开阀，就是在雨淋阀控制盘上，有一个手动开关，当有火灾发生时，可在现场的雨淋阀控制盘处，向上搬动手动开关，这时就可直接启动电磁阀，从而达到启动雨淋阀的目的。

4.机械手动开阀在雨淋阀组的管件上，有一个带有红色的手动开阀标示牌的手动开阀控制阀（1/2”球阀）。

当有火情时，先将此球阀按标示牌所示方向打开，使水直接从膜片室内流出，这时雨淋阀就会打开。

5.雨淋阀系统试验主排水试验主排水的试验目的是要检查系统的供水是否合适，利用静水和余水压与先前确定的读数进行比较。

主排水试验就能显示出阀门是否部分的关闭或者是否在管路内有什么阻塞物，为避免再试验的时候造成事故，事先必须对排放口流出的水进行适当的处理。

主排水的试验步骤：1)在雨淋阀和主排水都处于关闭状态时，注意纪录供水压表的读数，这就是静水压。

隔膜式雨淋报警阀一、结构：1、阀体2、控制管路过滤器3、进水压力表4、单向阀5、加速复位球阀（常闭）6、电磁阀（常闭）7、控制腔压力表8、防复位继动器（自动泄水阀） 9、紧急手动带锁球阀（常闭）10、测试警铃球阀（常闭） 11、报警隔离球阀（常开）12、报警管路过滤器 13、压力开关 14、泄水阀（自动滴水）15、放水球阀（常闭）二、工作原理：1、雨淋阀上的隔膜室（控制腔）内地水压高低控制着隔膜的开或闭。

当控制室内的水压等于供水压力时，隔膜关闭，水不能进入系统侧；当该处的水压比供水压力低时，则隔膜被供水压力顶开，水流入系统侧，进行喷水灭火。

三、手动操作规程：1、进水端截止阀和出水端隔离蝶阀处于开启位置。

球阀（5、9、10、11、15）应处于常闭位置。

2、泵房内消防泵和稳压泵开关设为手动状态，开启1#消防泵。

使压力保持在0.4MPa —0.5MPa。

如果压力下降低于0.4MPa，同时开启2#消防泵。

3、打开紧急手动带锁球阀（9），使雨淋阀的控制腔泄压，从而打开雨淋阀。

4、复位打开加速复位球阀（5），雨淋阀很快就复位。

5、关闭1#消防泵，并把消防泵开关和稳压泵开关设为自动状态。

四、自动操作规程：1、进水端截止阀和出水端隔离蝶阀处于开启位置。

球阀（5、9、10、15）应处于常闭位置。

2、正常情况下阀门通过电信号启动：火焰探测器探测到火灾后，传递信号给控制柜，并由控制柜发出电信号，打开电磁阀（6）使控制腔泄压，由此打开雨淋阀。

火灾报警控制器发出报警时，手动时可分别通过按钮来开启6只雨淋阀进行喷淋和消防广播，自动时自动开启6只雨淋阀和消防广播。

3、复位：关闭电磁阀（6）雨淋阀关闭的时间将需要2分钟，此时打开加速复位球阀（5），雨淋阀很快就复位。

然后将各阀门置于准备工作状态。

五、定期检查和维修：1、每天应检查一次泄水阀，看其是否漏水，在雨淋阀开启时，压力高于0.14MPa 时，它将关闭，当雨淋报警阀发生泄漏时，由于压力低，泄水阀不会关闭，水将从泄水阀中滴漏出去，从而防止水进入系统侧。

Z S F M型隔膜式雨淋阀使用说明书ZSFM 型雨淋阀ZSFM 型雨淋阀采用隔膜止回的原理，在隔膜的两面通道的管路压力基本平衡时，隔膜处于关闭状态，当供水系统压力大于管网喷水系统管路压力时，隔膜能自动打开的一种单向止回阀，可和其它部件组成多种雨淋报警灭火系统，适用于医院、宾馆、商场、工厂、机场、娱乐场、图书馆、体育场、会展中心等自动喷水灭火系统。

1. 主要技术参数，外形连接尺寸： 额定工作压力： 1.2～1.6MPa 密封试验压力： 2.4～3.2MPa 供水压力范围： 0.14～1.6MPa 管网气压范围： 0.3～0.5MPa （干式系统） 报警性能： DN100、150 15s 内报警DN200 60s 内报警 报警口压力： ≥0.05MPa 产品标准号： GB5135.5～2003《自动喷水灭火系统 第5部 雨淋阀》 法兰标准： GB/T9113.3凸面平法兰1.6MPa 级主要外形和连接尺寸：DN 法兰外径 D 法兰螺孔中心 D0 阀体高度 H 螺孔直径z-d 适用螺柱 宽B 长A 高L 100 215 180 305 8—18 M16×80 450 650 600 150 285 240 406 8—22 M20×85 500 760 680 20034029552112—22M20×956508007802.主要结构和工作原理：ZSFM型雨淋阀由体、盖、隔膜等零件和管路附件、防复位器、电磁阀、压力开关和水力警铃等部件组成，隔膜关闭时、将阀体隔成上、下两个部份，上部连接自动喷水灭火系统管网，下部与供水系统管网相接、盖与隔膜在密封后形成一个有控制压力的内腔，有管路和阀体上部供水管路相连接，当内腔压力与供水管路压力基本平衡时，隔膜处于密封状态（即伺应状态），此时，供水系统无法向管网供水，当隔膜控制室内压力下降时，隔膜自动打开供水。

3.ZSFM型雨淋阀有以下两种性能特点：1)在自动喷水灭火管网上安装开式喷头，平时管网无水，由隔膜将供水系统隔住，一旦隔膜打开，整个保护区的开式喷头同时喷水扑灭火灾，适用于易燃、易爆的堆栈和仓库。

Z S F M型隔膜式雨淋阀使用说明书ZSFM型雨淋阀ZSFM型雨淋阀采用隔膜止回的原理，在隔膜的两面通道的管路压力基本平衡时，隔膜处于关闭状态，当供水系统压力大于管网喷水系统管路压力时，隔膜能自动打开的一种单向止回阀，可和其它部件组成多种雨淋报警灭火系统，适用于医院、宾馆、商场、工厂、机场、娱乐场、图书馆、体育场、会展中心等自动喷水灭火系统。

1.主要技术参数，外形连接尺寸：额定工作压力： 1.2～1.6MPa密封试验压力： 2.4～3.2MPa供水压力范围：0.14～1.6MPa管网气压范围：0.3～0.5MPa（干式系统）报警性能：DN100、150 15s内报警DN200 60s内报警报警口压力：≥0.05MPa产品标准号：GB5135.5～2003《自动喷水灭火系统第5部雨淋阀》法兰标准：GB/T9113.3凸面平法兰1.6MPa级主要外形和连接尺寸：DN 法兰外径D法兰螺孔中心D0阀体高度H螺孔直径z-d适用螺柱宽B 长A 高L1 8—18 M16×80 450 650 6006 8—22 M20×85 500 760 680 2 12—22 M20×95 650 800 7802.主要结构和工作原理：ZSFM型雨淋阀由体、盖、隔膜等零件和管路附件、防复位器、电磁阀、压力开关和水力警铃等部件组成，隔膜关闭时、将阀体隔成上、下两个部份，上部连接自动喷水灭火系统管网，下部与供水系统管网相接、盖与隔膜在密封后形成一个有控制压力的内腔，有管路和阀体上部供水管路相连接，当内腔压力与供水管路压力基本平衡时，隔膜处于密封状态（即伺应状态），此时，供水系统无法向管网供水，当隔膜控制室内压力下降时，隔膜自动打开供水。

3.ZSFM型雨淋阀有以下两种性能特点：1)在自动喷水灭火管网上安装开式喷头，平时管网无水，由隔膜将供水系统隔住，一旦隔膜打开，整个保护区的开式喷头同时喷水扑灭火灾，适用于易燃、易爆的堆栈和仓库。

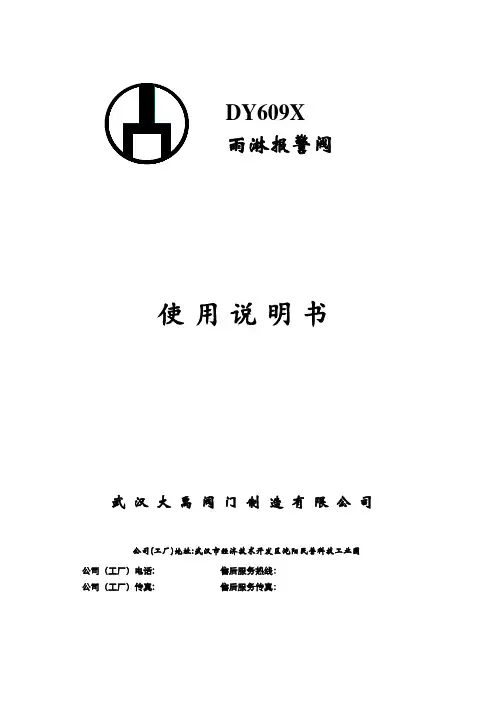

DY609X雨淋报警阀使用说明书武汉大禹阀门制造有限公司公司(工厂)地址:武汉市经济技术开发区沌阳民营科技工业园公司（工厂）电话: 售后服务热线：公司（工厂）传真: 售后服务传真：一、概述：2．公称压力：PN1.0-1.6Mpa3．试验压力强度试验:公称压力的4倍密封试验:公称压力的2倍3．力摩阻损失：按GB5135.5-2003标准流量条件下,水力摩阻损失为0.05Mpa 五、外形及连接尺寸图一)六、安装方式（图二）七、配管示意图八、雨淋报警阀的两种状态雨淋报警阀有伺应状态、工作状态两种：(一)、伺应状态：处于伺服状态时，球阀4开启，电磁阀9、紧急手动球阀11和紧急远程球阀10均关闭，防复位控制器7自动开启，球阀14、15、16开启，球阀21关闭，闸阀17关闭，滴水球阀14处于工作状态。

球阀3、6、13开启，压力表2和压力表8有相同压力，压力表12无压力显示。

压力开关21无水压，水力警铃20未工作。

在伺应状态下，可以在不开启电磁阀9、手动球阀11和远程球阀10的情况下，检验报警装置压力开关19和水力警铃18。

方法是关闭球阀16，开启球阀21。

结束检验后关闭球阀21，开启球阀16。

(二)、工作状态：如果火情出现，当突然出现以下情况之一或多种情况时，雨淋报警阀由伺应状态过渡到工作状态：A：电磁阀开启，B：手动球阀11开启，C：远程球阀10开启。

由于控制腔压力开始被释放，雨淋报警阀开始打开，并且当控制腔压力降到一定程度时，防复位控制器7自动关闭。

（即使误动作使球阀10、11以及电磁阀9关闭，因防复位器7一直处于关闭状态，阀前压力不能通过防复位器到达控制腔使雨淋报警阀关闭）。

压力表8显示为0，压力表12压力指示升高，显示阀的出口压力。

出口端水经过球阀15、16，过滤器20，使压力开关21给出压力信号，水力警铃18发出声响。

灭火工作结束后，可关闭电磁阀9，手动球阀11和远程球阀10，同时按下防复位器的手柄。

雨淋阀操作规程
一、雨淋阀操作
1、雨淋阀工作状态：
雨淋阀正常工作状态时（既伺应状态），此时雨淋阀隔膜关闭、将阀体隔成上、下两个部份，上部连接自动喷水灭火系统管网，下部与供水系统管网相接。

盖与隔膜在密封后形成一个有控制压力的内腔，有管路和阀体上部供水管路相连接，当内腔压力与供水管路压力基本平衡时，隔膜处于密封状态（既伺应状态），此时，供水系统无法向管网供水，当隔膜控制室内压力下降时，隔膜自动打开供水至系统管网侧灭火。

2、雨淋阀操作：
1）自控：火灾报警控制系统判定火灾后，传递信号给电控柜，电控柜发出指令打开电磁阀，隔膜打开供水
2）手控：火灾发生时，火警探测系统尚未报警，在此紧急情况下，可以打开紧急手动球阀，控制腔泄压，隔膜打开供水。

3）报警：隔膜打开后，供水系统供水，水流流入水力警铃开始报警，压力开关在有压情况下发出电信号，通过电控柜启动消防水泵继续供水，或启动声光报警器。

4）复位：关闭电磁阀和手动紧急球阀，关闭放水球阀和其它管路阀门，由于控制腔压力逐步上升，此时打开复位球阀，隔膜很快能复位密封，重新回到伺应状态。

注意：雨淋阀开启后，要关闭时需要到现场执行复位操作使雨淋阀恢复到伺应状态。

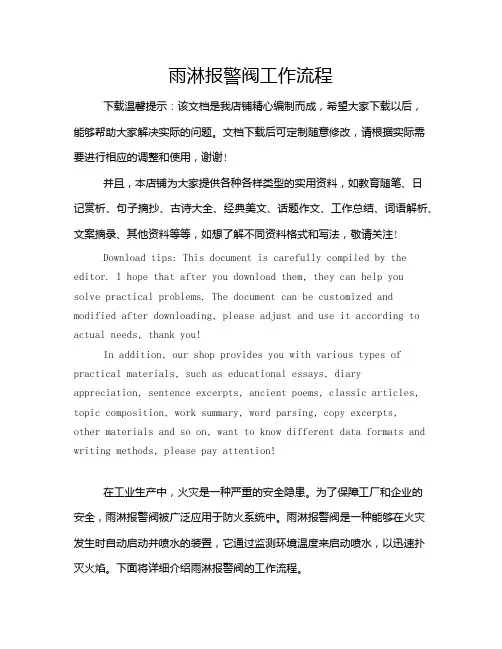

雨淋报警阀工作流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!在工业生产中，火灾是一种严重的安全隐患。

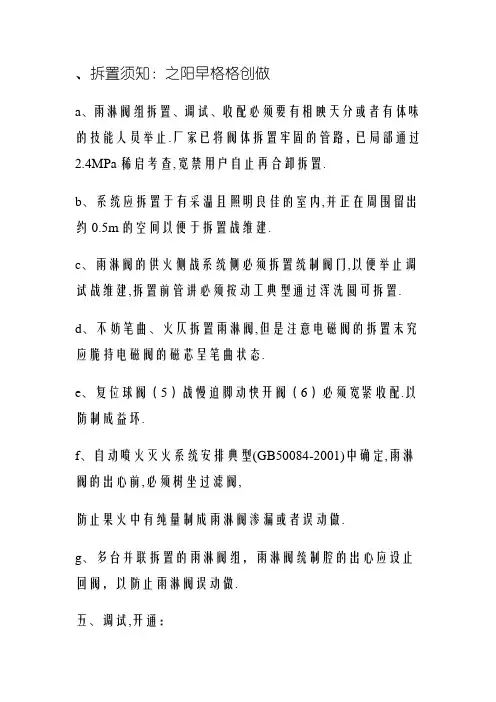

、拆置须知：之阳早格格创做a、雨淋阀组拆置、调试、收配必须要有相映天分或者有体味的技能人员举止.厂家已将阀体拆置牢固的管路，已局部通过2.4MPa稀启考查,宽禁用户自止再合卸拆置.b、系统应拆置于有采温且照明良佳的室内,并正在周围留出约0.5m的空间以便于拆置战维建.c、雨淋阀的供火侧战系统侧必须拆置统制阀门,以便举止调试战维建,拆置前管讲必须按动工典型通过浑洗圆可拆置.d、不妨笔曲、火仄拆置雨淋阀,但是注意电磁阀的拆置末究应脆持电磁阀的磁芯呈笔曲状态.e、复位球阀（5）战慢迫脚动快开阀（6）必须宽紧收配.以防制成益坏.f、自动喷火灭火系统安排典型(GB50084-2001)中确定,雨淋阀的出心前,必须树坐过滤阀,防止果火中有纯量制成雨淋阀渗漏或者误动做.g、多台并联拆置的雨淋阀组，雨淋阀统制腔的出心应设止回阀，以防止雨淋阀误动做.五、调试,开通：1、初拆前的查看:第一步：间断包拆箱，与出雨淋阀.第二步：查看阀腔内及各管讲心是可有渣滓.2、安排：当拆置佳或者通过考查、灭火后，应将系统按如下步调安排到伺应状态.第一步：关关阀前的系统供火统制阀(管网另摆设).第二步：挨开雨淋阀上的隔膜腔统制阀.第三步：挨开雨淋阀上的排火阀、警铃阀、及系统上局部辅帮排火阀：将系统里的结余火局部排撤除.第四步：关关雨淋阀上的慢迫脚动快开阀、试警铃球阀；挨开复位球阀；共时关关阀后统制阀(管网另摆设).第五步：按下统制柜中的“复位”按钮，将电子统制系统复位，使电磁阀关关.第六步：供火：缓缓挨开阀前的系统供火统制阀，待供火压力表战隔膜腔压力表的指示值相共时再将供火统制阀真足挨开.（正在挨开历程中：防复位器将会有火从1/8的管径里流出此为仄常局里，当二只压力表指示值真足宁静后，将会停止流火）正在通过2、3分钟后仍有较大火流从防复位器或者滴火阀中流出，则须坐时关关主供火统制阀.漏火本果大概有：1）隔膜与阀体稀启处有渣滓；2）防复位器中有渣滓； 3）隔膜大概益坏，须调换隔膜.待建佳后仍沉复此步收配（维建参照“维护调养”.）第七步：将排火阀、试警铃阀、及系统上局部辅帮排火阀关关，并包管复位球阀关关（使防复位功能灵验），将警铃阀、阀后统制阀挨开.系统加进伺应状态.六、停用收配：当果维建调养或者其余本果中断系统的伺应状态而使系统得来灭火功能，必须预先报告有关人员战部分做佳相映的防止步伐，并设值班防火人员.停用收配步调如下：第一步：关关阀前系统供火统制阀.第二步：挨开雨淋阀的排火阀战系统上的其余辅帮排火阀.第三步：关关隔膜室的供火阀.此时不妨举止维护调养考查收配：系统拆置完成后，需要举止报警考查、开关功能等考查.七、报警考查：提议每季度搞一次，其考查步调如下：第一步：关关警铃阀，防止火流进系统侧.第二步：挨开试警铃阀，使火力警铃或者压力开关动做、报警.第三步：关关试警铃阀，停止报警，挨开警铃阀，使系统回复伺应状态.八、开关功能考查：提议每季搞一次，并应正在气候温温的季节举止.考查前应付于所有防备区采与防火步伐.由于考查后管路各别部分积火，果而要正在那些场合加辅帮排火拆置.如没有克没有及举止开阀考查，应与主管部分商定采与其余办法.如拆有阀后统制阀，则可间接关关阀后统制阀，而无需以上步伐.考查步调如下：1）报告有关人员战部分.2）使呵护区内的电子探测器动做果而挨开雨淋阀.如搞式、干式统制系统则需挨开雨淋阀上的慢迫开用快开阀（序号6）举止真验.3）查看系统是可有脚够的火源.4）完成考查后，应按“安排”收配的步调将系统回复到伺应状态.九、维护调养：注意：必须由具备相映天分或者有体味的技能人员对于雨淋阀举止维护.告诫：维护调养功夫果系统已停用，必须采与临时防火步伐.1、挨开阀腔的步调：第一步：将阀盖上与阀体贯串的DN15活接间断，拆下阀盖上的螺丝，与下阀盖、隔膜以及隔膜腔内的弹簧、收撑块.第二步：查看隔膜：如有沉微的变形属仄常局里，如创制变形较大、出现饱包、裂纹等局里，需要坐时调换新的隔膜.第三步：将以上整部件及阀体内里荡涤搞洁.当心：当阀内有压力时没有要拆置阀盖2、关关阀腔的步调:(需要二人协共收配)搁上隔膜、收撑块、弹簧、阀盖，接错拧紧螺栓，以包管其稀启.拆置时最先要保证隔膜上球里的稀启条必须与阀体的稀启槽符合，收撑块、弹簧与隔膜战阀盖之间必须按相映的协共槽卡住，如以上二条拆置有错则没有克没有及使阀处事仄常.a、防复位器：与下防复位器，将其用活动扳脚挨开，查看内里的稀启环是可有益坏；橡胶稀启块表面是可光润、破坏，O型圈是可破坏；可则应调换相映的部件，将以上部件荡涤搞洁沉新拆佳.注意：将防复位器拆置回阀体上时，有目标性.b、自动滴火阀：与下滴火阀，查看内里是可有同物，伸缩杆是可机动，可则应荡涤搞洁.c、压力表：应校对于其粗度，如有益坏则调换.d、电磁阀：应定期查看电磁阀，包管其处事本能.如得灵，则先查看线路是可有问题，再挨开电磁阀查看是可有渣滓堵住小孔，或者阀芯的稀启橡胶是可益坏，如已益坏则应调换.（查看电磁阀本能时应将主供火阀关关，免得雨淋阀挨开）e,管件：查看表面是可漏火，荡涤过滤器.查看完成后应将铜管沉新连接佳.。

Z S F M型隔膜式雨淋阀使用说明书ZSFM型雨淋阀ZSFM型雨淋阀采用隔膜止回的原理，在隔膜的两面通道的管路压力基本平衡时，隔膜处于关闭状态，当供水系统压力大于管网喷水系统管路压力时，隔膜能自动打开的一种单向止回阀，可和其它部件组成多种雨淋报警灭火系统，适用于医院、宾馆、商场、工厂、机场、娱乐场、图书馆、体育场、会展中心等自动喷水灭火系统。

1.主要技术参数，外形连接尺寸：额定工作压力： 1.2～1.6MPa密封试验压力： 2.4～3.2MPa供水压力范围：0.14～1.6MPa管网气压范围：0.3～0.5MPa（干式系统）报警性能：DN100、150 15s内报警DN200 60s内报警报警口压力：≥0.05MPa产品标准号：GB5135.5～2003《自动喷水灭火系统第5部雨淋阀》法兰标准：GB/T9113.3凸面平法兰1.6MPa级主要外形和连接尺寸：DN 法兰外径D法兰螺孔中心D0阀体高度H螺孔直径z-d适用螺柱宽B 长A 高L100 215 180 305 8—18 M16×80 450 650 600 150 285 240 406 8—22 M20×85 500 760 680 200 340 295 521 12—22 M20×95 650 800 7802.主要结构和工作原理：ZSFM型雨淋阀由体、盖、隔膜等零件和管路附件、防复位器、电磁阀、压力开关和水力警铃等部件组成，隔膜关闭时、将阀体隔成上、下两个部份，上部连接自动喷水灭火系统管网，下部与供水系统管网相接、盖与隔膜在密封后形成一个有控制压力的内腔，有管路和阀体上部供水管路相连接，当内腔压力与供水管路压力基本平衡时，隔膜处于密封状态（即伺应状态），此时，供水系统无法向管网供水，当隔膜控制室内压力下降时，隔膜自动打开供水。

3.ZSFM型雨淋阀有以下两种性能特点：1)在自动喷水灭火管网上安装开式喷头，平时管网无水，由隔膜将供水系统隔住，一旦隔膜打开，整个保护区的开式喷头同时喷水扑灭火灾，适用于易燃、易爆的堆栈和仓库。

雨淋阀使用说明书ZSFM型隔膜式雨淋阀采用隔膜止回原理，能够自动打开并供水，用于自动喷水灭火系统。

该阀门适用于各种场所，如医院、宾馆、商场、工厂、机场、娱乐场、图书馆、体育场、会展中心等。

主要技术参数包括额定工作压力、密封试验压力、供水压力范围、管网气压范围和报警性能等。

该阀门的主要结构由体、盖、隔膜等部件组成，隔膜关闭时将阀体隔成上、下两个部分。

隔膜控制室内压力下降时，隔膜自动打开供水。

ZSFM型隔膜式雨淋阀有两种性能特点，一是安装开式喷头，平时管网无水，一旦隔膜打开，整个保护区的开式喷头同时喷水扑灭火灾，适用于易燃、易爆的堆栈和仓库；二是用不同控制探测系统装置控制隔膜的开启压力，形成湿式、干式和电控三个雨淋灭火报警系统。

ZSFM系统由闭式喷头和雨淋阀组成。

闭式喷头管路中有水，而供水系统被隔膜密封。

当闭式喷头受到火灾热度的影响时，喷头会喷水，管网压力随之下降，隔膜室内压力也下降，隔膜会自动打开供水，从而使喷头开始喷水灭火。

然而，喷水的仅限于破碎的闭式喷头所在的区域，无法大面积喷水。

干式控制系统由开式喷头、分散在保护区的火警探测器和ZSFM雨淋阀组成。

气动阀是干式控制的驱动部件，一端与探测系统管路相连，一端与ZSFM雨淋阀的隔膜控制腔连接。

在平时，管网中无水，气压保持隔膜的密封。

当探测系统发现火警时，管网气压下降，气体维护无法稳住气压，隔膜控制腔压力下降，隔膜无法密封，开始供水，开式喷头开始喷水控火和灭火。

电控系统由开式喷头、火警电子探测器和ZSFM型雨淋阀组成。

当电控箱接收到来自电子探测器发出的火警信号时，经过联动，向安装在ZSFM雨淋阀的电磁阀发出指令，释放隔膜控制腔压力，隔膜自动开启供水，开式喷头开始喷水灭火。

根据保护区域和物资需要，可以设计出开式喷头管网和闭式喷头管网，以及干式和湿式的控制系统。

ZSFM雨淋报警阀可根据需要进行定制设计。

安装方面，管路应进行过冲洗和压力试验。

在搬运起吊本阀时，应在两法兰颈部施力，严禁在管路附件上用力。

第1篇一、引言雨淋阀是消防系统中一种重要的自动喷水灭火设备，主要用于扑救火灾。

为确保雨淋阀在火灾发生时能够及时、准确地启动，保障灭火效果，特制定本操作规程。

二、雨淋阀的结构组成1. 水源控制阀：用于控制消防水源的开启与关闭。

2. 雨淋阀：包括阀体、阀瓣、密封圈等部件，用于控制消防水流的开启与关闭。

3. 手动应急装置：用于在自动控制失效时，手动开启雨淋阀。

4. 自动滴水阀：用于防止消防管网在非火灾状态下被堵塞。

5. 排水球阀：用于排放雨淋阀内的余水。

6. 供水侧压力表：用于监测供水侧压力。

7. 控制腔压力表：用于监测控制腔压力。

三、雨淋阀的操作步骤1. 检查水源：确保消防水源正常，水源控制阀开启。

2. 检查雨淋阀：检查雨淋阀外观是否完好，阀瓣、密封圈等部件是否完好。

3. 检查手动应急装置：确保手动应急装置灵活可靠。

4. 检查自动滴水阀：确保自动滴水阀正常工作，防止消防管网堵塞。

5. 检查排水球阀：确保排水球阀开启灵活，能够排放余水。

6. 检查压力表：确保供水侧压力表和控制腔压力表正常工作。

7. 启动雨淋阀：在火灾发生时，按以下步骤操作：a. 检查火灾报警控制器是否发出火灾信号；b. 若火灾报警控制器发出火灾信号，则启动电磁阀，使消防水流经雨淋阀；c. 检查雨淋阀是否开启，若未开启，则手动开启雨淋阀；d. 检查水力警铃是否发出报警声，确认雨淋阀已启动；e. 检查消防管网是否正常供水，确保灭火效果。

8. 灭火后处理：a. 拔动复位手柄，关闭雨淋阀；b. 清理现场，检查雨淋阀、消防管网等设备是否完好；c. 对雨淋阀进行维护与保养。

四、雨淋阀的维护与保养1. 定期检查：每月至少检查一次雨淋阀、手动应急装置、自动滴水阀、排水球阀等部件，确保其正常工作。

2. 清洗与更换：清洗橡胶密封件，检查阀座是否损坏，如有损坏，及时更换。

3. 检查压力表：定期检查供水侧压力表和控制腔压力表，确保其准确度。

4. 检查消防管网：定期检查消防管网，确保其畅通无阻。

雨淋报警阀的操作规程
一：雨淋报警阀的结构组成
ZSFG型雨淋阀组主要由水源控制阀(蝶阀)、雨淋阀、手动应急装置、自动滴水阀、排水球阀、供水侧压力表、控制腔压力表等组成。

雨淋阀结构原理图
注：信号蝶阀（1）为防止火灾误报造成的损失一般处于关闭状态，火灾发生时由专人启动该信号阀。

二：雨淋报警阀工作原理
三：雨淋报警阀的维护与保养
1.
维护与保养
1)阀瓣密封件的清洗或更换：用不含腐蚀的洗涤剂清洗橡胶密封件，如发现密封件已经磨损应给予更换。

2)阀座的清洗和更换：必须对阀座进行清洗，并检查是否损坏，如发现有裂纹、划伤或压坑，损坏不严重的可用细研磨沙修复，损坏严重的应给予更换。

3)检查其他配套阀门是否泄漏或损坏，应对其修复或更换。

4)
应保持配套过滤器清洁，经常对过滤器进行清洗。

5)对已动作过的雨淋阀应检查复位杆是否变形或松动，复位轴中的销子是否弯曲或损坏，"O"型密封圈是否损坏，如损坏应给予更换。

6)每年应检查一次密封件和阀座，清除污物，如有划伤用细砂纸打磨光滑，如有破损用备件更换，同时清洗过滤器。

7)
8)报警试验：
9）雨淋报警阀检修时间
2. 常见的问题及处理方法。
