8[1].4 零件图上的技术要求

各项规定没有要求时，可以只注表面粗糙度完整符号 。
(1)表面粗糙度图形符号的意义参见表 2。
表 2 表面粗糙度符号及意义
符号
意义及说明
基本符号—表示表面可用任何方法获得。当不加注粗糙度参数值或有关说明（例
如：表面处理、局部热处理状态等）时，仅用于简化代号标注。
扩展符号—基本符号加一短横，表示表面是用去除材料的方法获得。如车、铣、
28
高度 H2（）
7.5 10.5
15
21
30
42
60
注：H2 和图形符号长边的横线的长度取决于标注的内容 图 2 表面粗糙度符号的画法
图中：d´=h/10，H１=1.4h，H2=3h（d´为线宽，h 为字体的高度）
表面粗糙度的各项规定，其代表内容见表 3 所示：
表3
代号
含义
a — 注写表面粗糙度的单一要求。如图 8-19(a)所示，当传输带为标准规定的
0.125 0.160 1.25 1.60*
12.5* 16
0.20* 2.0 20
0.25 2.5 25*
0.32 3.2* 32
0.40* 0.5
4.0
5.0
40
50*
0.63 6.3*
63
80
100*
注：① Ra 数值中带有*号的为第一系列，应优先选用。 ② ln 是评定轮廓所必需的一段长度，一般为五个取样长度。
>0.1～2.0
>2.0～10.0
10.0～80
取样长度(mm)
0.08
0.25
0.8
2.5
8.0
评定长度(mm)
0.4
1.25
4.0

表面结构符号
图形符号的画法及表面结构要求的注写位置
H1
e
60°
d
60°
c a b
图形符号和附加标注的尺寸(mm)
数字和字母 2.5 高度h 符号线宽 d′ 字母线宽 高度H1 高度H2
3.5
5
7
10
14
20
H2
h
0.25 0.35 0.5 0.7
1
1.4
2
3.5
5
7
பைடு நூலகம்
10 21
14 30
20 42
U Ra max 3.2 L Ra 0.8
表面结构要求在图样中的标注
(1)表面结构要求对每一表面一般只注一次，并尽可能 注在相应的尺寸及其公差的同一视图上。除非另有说明，所 标注的表面结构要求是对完工零件表面的要求。
(2)表面结构的注写和读取方向与尺寸的注写和读取方向 一致。表面结构要求可标注在轮廓线上，其符号应从材料外 指向并接触表面。
未指定工艺方法
要求去除材料
不允许去除材料
表面结构要求在图样中的简化注法
(4) 两种或多种工艺获得的同一表面的注法
基体材料为钢， Ep表示加工工 艺为电镀
第二道工 序，镀铬 第三道工序，仅 对50mm的圆柱 表面有效，磨削 第一道 工序， 去材料
需要明确每种工艺 方法的表面结构要求
三个连续的加工工序的表面 结构、尺寸和表面处理的标注
☆ 轮廓参数（由GB/T3505-2000定义）
☆ 图形参数（由GB/T18618-2002定义）
☆ 支承曲率参数（GB/T18778.2-2003和GB/T18778.3-2006定义）
以上三大类参数，其中轮廓参数是我国机械图样中目前 最常用的参数。评定粗糙度轮廓（R轮廓）中的两个高度参 数：算术平均偏差（Ra）和轮廓最大高度（Rz）。

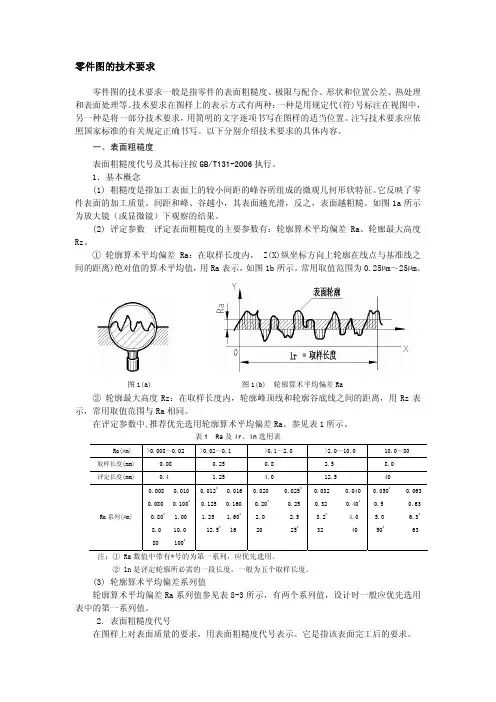

零件图的技术要求零件图的技术要求，就是对零件的尺寸精度、零件表面状况等品质的要求。

它直接影响零件的质量，是零件图重要内容之一。

在零件图上，可用代号、数字、文字来标注出在制造和检验时零件在技术上指标上应达到的要求。

一、公差与配合设计零件的尺寸时，首先要保证部件的工作精度，要求能够确定零件在机器部件中的准确位置；所确定的配合连接关系要适当，并要保证所要求的互换性；其次是满足零件本身机械性能的要求，并便于加工制造。

1．互换性若从相同规格制造出的一批零件中，在装配时任取其中一个不需再经过修配就能保证装配出性能合格的产品，零件具有的这种性质，称为互换性。

零件具有了互换性，家便于装配、维修，也是实现大规模生产的必须条件。

2．关于公差的基本概念：（1）基本尺寸：设计时根据计算或经验所给定的尺寸；（2）实际尺寸：通过测量所得的尺寸；（3）极限尺寸：允许尺寸变化的两个界限值，它是以基本尺寸为基数来确定的；（a）最大极限尺寸——允许尺寸变化的最大界限值；（b）最小极限尺寸——允许尺寸变化的最小界限值。

（4）上偏差：最大极限尺寸减基本尺寸所得的代数差；（5）下偏差：最小极限尺寸减基本尺寸所得的代数差；（6）公差（尺寸公差）：①指允许实际尺寸的变动量，是实现零件互换性必须条件；②就是最大极限尺寸与最小极限尺寸代数差的绝对值；③或说上偏差与下偏差代数差的绝对值；（7）零线：在公差带图中，确定偏差时的一条基准线。

通常零线表示基本尺寸，零线之上偏差为正，零线之下偏差为负；（8）标准公差：国家标准规定的用以确定公差带大小的任一公差。

它视察由基本尺寸大小和公差等级两个因素决定的。

根据零件使用性能的不同，对其尺寸的精度程度要求也不同，国家标准规定对于一定的基本尺寸，其标准公差共分20个等级（公差）。

即：IT01、IT0、IT1、IT2 ……IT18，“IT”表示标准公差，后面的数字是公差等级代号。

IT01为最高一级（即便精度最高，公差值最小），IT18为最低一级（即便精度最低，公差值最大）。

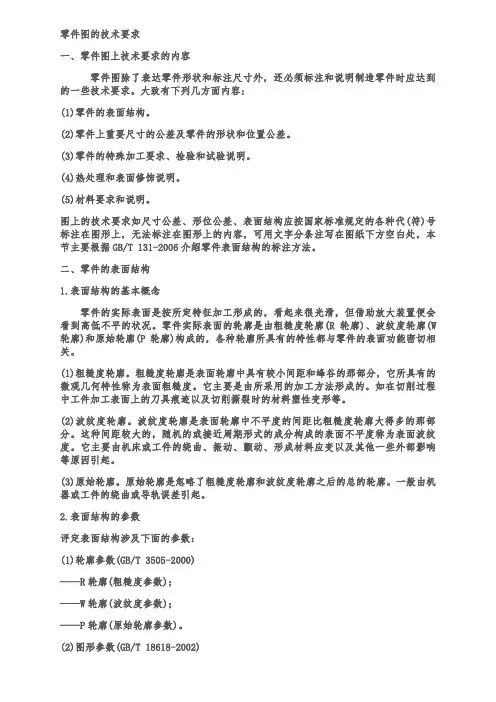

零件图的技术要求一、零件图上技术要求的内容零件图除了表达零件形状和标注尺寸外，还必须标注和说明制造零件时应达到的一些技术要求。

大致有下列几方面内容：(1)零件的表面结构。

(2)零件上重要尺寸的公差及零件的形状和位置公差。

(3)零件的特殊加工要求、检验和试验说明。

(4)热处理和表面修饰说明。

(5)材料要求和说明。

图上的技术要求如尺寸公差、形位公差、表面结构应按国家标准规定的各种代(符)号标注在图形上，无法标注在图形上的内容，可用文字分条注写在图纸下方空白处，本节主要根据GB/T 131-2006介绍零件表面结构的标注方法。

二、零件的表面结构1.表面结构的基本概念零件的实际表面是按所定特征加工形成的，看起来很光滑，但借助放大装置便会看到高低不平的状况。

零件实际表面的轮廓是由粗糙度轮廓(R轮廓)、波纹度轮廓(W 轮廓)和原始轮廓(P轮廓)构成的，各种轮廓所具有的特性都与零件的表面功能密切相关。

(1)粗糙度轮廓。

粗糙度轮廓是表面轮廓中具有较小间距和峰谷的那部分，它所具有的微观几何特性称为表面粗糙度。

它主要是由所采用的加工方法形成的。

如在切削过程中工件加工表面上的刀具痕迹以及切削撕裂时的材料塑性变形等。

(2)波纹度轮廓。

波纹度轮廓是表面轮廓中不平度的间距比粗糙度轮廓大得多的那部分。

这种间距较大的，随机的或接近周期形式的成分构成的表面不平度称为表面波纹度。

它主要由机床或工件的绕曲、振动、颤动、形成材料应变以及其他一些外部影响等原因引起。

(3)原始轮廓。

原始轮廓是忽略了粗糙度轮廓和波纹度轮廓之后的总的轮廓。

一般由机器或工件的绕曲或导轨误差引起。

2.表面结构的参数评定表面结构涉及下面的参数：(1)轮廓参数(GB/T 3505-2000)——R轮廓(粗糙度参数)；——W轮廓(波纹度参数)；——P轮廓(原始轮廓参数)。

(2)图形参数(GB/T 18618-2002)——粗糙度图形——波纹度图形(3)支承率曲线参数(GB/T 18778.2-2003和GB/T 18778.3-2006)本章节主要介绍评定表面结构的粗糙度轮廓(R轮廓)参数中的两项主要参数：轮廓的算。
