机械设计中尺寸标注类知识，毕业前一定读懂它1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11（见A-A断面）等。
这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。
而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。
如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。
2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。
如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。
对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。
踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。
在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。

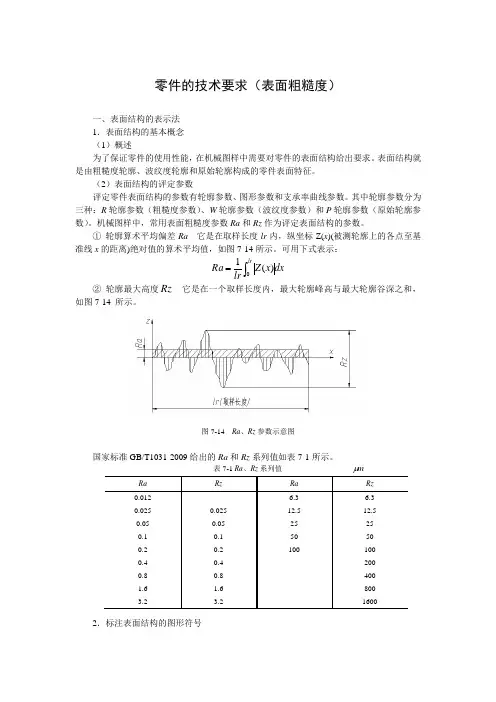

零件的技术要求（表面粗糙度）一、表面结构的表示法 1．表面结构的基本概念 （1）概述为了保证零件的使用性能，在机械图样中需要对零件的表面结构给出要求。
表面结构就是由粗糙度轮廓、波纹度轮廓和原始轮廓构成的零件表面特征。
（2）表面结构的评定参数评定零件表面结构的参数有轮廓参数、图形参数和支承率曲线参数。
其中轮廓参数分为三种：R 轮廓参数（粗糙度参数）、W 轮廓参数（波纹度参数）和P 轮廓参数（原始轮廓参数）。
机械图样中，常用表面粗糙度参数Ra 和Rz 作为评定表面结构的参数。
① 轮廓算术平均偏差Ra 它是在取样长度lr 内，纵坐标Z(x )(被测轮廓上的各点至基准线x 的距离)绝对值的算术平均值，如图7-14所示。
可用下式表示：dx x Z lr Ra lr⎰=0)(1② 轮廓最大高度Rz 它是在一个取样长度内，最大轮廓峰高与最大轮廓谷深之和，如图7-14 所示。
图7-14 Ra 、Rz 参数示意图国家标准GB/T1031-2009给出的Ra 和Rz 系列值如表7-1所示。
表7-1 Ra 、Rz 系列值 m μRa Rz Ra Rz 0.012 6.3 6.3 0.025 0.025 12.5 12.5 0.05 0.05 25 25 0.1 0.1 50 50 0.2 0.2 100 100 0.4 0.4 200 0.8 0.8 400 1.6 1.6 800 3.23.216002．标注表面结构的图形符号（1）图形符号及其含义在图样中，可以用不同的图形符号来表示对零件表面结构的不同要求。
标注表面结构的图形符号及其含义如表7-2所示。
表7-2 表面结构图形符号及其含义符号名称符号样式含义及说明基本图形符号未指定工艺方法的表面；基本图形符号仅用于简化代号标注，当通过一个注释解释时可单独使用，没有补充说明时不能单独使用扩展图形符号用去除材料的方法获得表面，如通过车、铣、刨、磨等机械加工的表面；仅当其含义是“被加工表面”时可单独使用用不去除材料的方法获得表面，如铸、锻等；也可用于保持上道工序形成的表面，不管这种状况是通过去除材料或不去除材料形成的完整图形符号在基本图形符号或扩展图形符号的长边上加一横线，用于标注表面结构特征的补充信息工件轮廓各表面图形符号当在某个视图上组成封闭轮廓的各表面有相同的表面结构要求时，应在完整图形符号上加一圆圈，标注在图样中工件的封闭轮廓线上。
§7–4 零件的技术要求一、表面结构的表示法1．表面结构的基本概念 （1）概述为了保证零件的使用性能，在机械图样中需要对零件的表面结构给出要求。
表面结构就是由粗糙度轮廓、波纹度轮廓和原始轮廓构成的零件表面特征。
（2）表面结构的评定参数评定零件表面结构的参数有轮廓参数、图形参数和支承率曲线参数。
其中轮廓参数分为三种：R 轮廓参数（粗糙度参数）、W 轮廓参数（波纹度参数）和P 轮廓参数（原始轮廓参数）。
机械图样中，常用表面粗糙度参数Ra 和Rz 作为评定表面结构的参数。
① 轮廓算术平均偏差Ra 它是在取样长度lr 内，纵坐标Z(x )(被测轮廓上的各点至基准线x 的距离)绝对值的算术平均值，如图7-14所示。
可用下式表示：dx x Z lr Ra lr⎰=0)(1② 轮廓最大高度Rz 它是在一个取样长度内，最大轮廓峰高与最大轮廓谷深之和，如图7-14 所示。
图7-14 Ra 、Rz 参数示意图国家标准GB/T1031-2009给出的Ra 和Rz 系列值如表7-1所示。
表7-1 Ra 、Rz 系列值 m μRa Rz Ra Rz 0.012 6.3 6.3 0.025 0.025 12.5 12.5 0.05 0.05 25 25 0.1 0.1 50 50 0.2 0.2 100 100 0.4 0.4 200 0.8 0.8 400 1.6 1.6 800 3.23.216002．标注表面结构的图形符号（1）图形符号及其含义在图样中，可以用不同的图形符号来表示对零件表面结构的不同要求。
标注表面结构的图形符号及其含义如表7-2所示。
表7-2 表面结构图形符号及其含义符号名称符号样式含义及说明基本图形符号未指定工艺方法的表面；基本图形符号仅用于简化代号标注，当通过一个注释解释时可单独使用，没有补充说明时不能单独使用扩展图形符号用去除材料的方法获得表面，如通过车、铣、刨、磨等机械加工的表面；仅当其含义是“被加工表面”时可单独使用用不去除材料的方法获得表面，如铸、锻等；也可用于保持上道工序形成的表面，不管这种状况是通过去除材料或不去除材料形成的完整图形符号在基本图形符号或扩展图形符号的长边上加一横线，用于标注表面结构特征的补充信息工件轮廓各表面图形符号当在某个视图上组成封闭轮廓的各表面有相同的表面结构要求时，应在完整图形符号上加一圆圈，标注在图样中工件的封闭轮廓线上。
机械图纸-技术要求汇总一般技术要求1. 零件去除氧化皮。
2. 零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷。
3. 去除毛刺飞边。
热处理要求1. 经调质处理，HRC50～55。
2. 零件进行高频淬火，350～370℃回火，HRC40～45。
3. 渗碳深度0.3mm。
4. 进行高温时效处理。
公差要求1. 未注形状公差应符合GB1184-80的要求。
2. 未注长度尺寸允许偏差±0.5mm。
3. 铸件公差带对称于毛坯铸件基本尺寸配置。
零件棱角1. 未注圆角半径R5。
2. 未注倒角均为2×45°。
3. 锐角/尖角/锐边倒钝。
装配要求1. 各密封件装配前必须浸透油。
2. 装配滚动轴承允许采用机油加热进行热装，油的温度不得超过100℃。
3. 齿轮装配后，齿面的接触斑点和侧隙应符合GB10095和GB11365的规定。
4. 装配液压系统时允许使用密封填料或密封胶，但应防止进入系统中。
5. 进入装配的零件及部件（包括外购件、外协件），均必须具有检验部门的合格证方能进行装配。
6. 零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。
7. 装配前应对零、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查。
8. 装配过程中零件不允许磕、碰、划伤和锈蚀。
9. 螺钉、螺栓和螺母紧固时，严禁打击或使用不合适的旋具和扳手。
紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。
10. 规定拧紧力矩要求的紧固件，必须采用力矩扳手，并按规定的拧紧力矩紧固。
11. 同一零件用多件螺钉（螺栓）紧固时，各螺钉（螺栓）需交叉、对称、逐步、均匀拧紧。
12. 圆锥销装配时应与孔应进行涂色检查，其接触率不应小于配合长度的60%，并应均匀分布。
一般零件图技术要求:技术要求：1、零件加工表面不应有刮痕、擦伤等损伤零件表面的缺陷；2、铸件应清理干净,不得有毛刺、飞边；3、零件应经调质处理；4、未标注倒角为C5、圆角R3、R25、零件去除氧化皮;齿轮参数技术要求1.调制处理后齿轮硬度=229-286；2.齿轮精度8级；3.未注明倒角C2；4.齿轮齿数35,模数6,压力角为20度；2.热处理要求：经调质处理,HRC50～55;零件进行高频淬火,350～370℃回火,HRC40～45;渗碳深度;进行高温时效处理;3.公差要求：未注形状公差应符合GB1184-80的要求;未注长度尺寸允许偏差±;铸件公差带对称于毛坯铸件基本尺寸配置;4.零件棱角：未注圆角半径R5;未注倒角均为2×45°;锐角倒钝;齿轮轴技术要求：1、45号钢正火 170~217HBS2、未标注圆角为R=2mm3、锐边倒钝技术要求：1、零件加工表面不应有刮痕、擦伤等损伤零件表面的缺陷；2、铸件应清理干净,不得有毛刺、飞边；3、零件应经调质处理；4、未标注圆角为R1,倒角为C1;5.装配要求：技术要求1.装配前箱体与其他铸件不加工面应清理干净,除去毛刺毛边,并浸涂防锈漆;2.零件在装配前用煤油清洗,轴承用汽油清洗干净,晾干后配合表面应涂油;3.减速器剖分面、各接触面以及密封处均不允许漏油、渗油,箱体剖分面允许涂以密封胶或水玻璃,不允许使用其他任何涂料;4.齿轮装配后应用涂色法检查接触斑点,圆柱齿轮沿齿高不小于30%,沿齿长不小于50%,齿间隙为;5.调整、固定轴承时应留有轴向有;6.减速器内装有50号机械润滑油,油量达到规定的深度;7.箱体内壁涂耐油油漆,减速器外表面涂灰色油漆;8.按试验规程进行试验;变速箱齿轮装配技术要求：1、各密封件装配前必须浸透油;2、装配滚动轴承允许采用机油加热进行热装,油的温度不得超过100℃;3、齿轮箱装配后应设计和工艺规定进行空载试验;试验时不应有冲击、噪声,温升和渗漏不得超过有关标准规定;4、齿轮装配后,齿面的接触斑点和侧隙应符合GB10095和GB11365的规定;5、装配液压系统时允许使用密封填料或密封胶,但应防止进入系统中;6、进入装配的零件及部件包括外购件、外协件,均必须具有检验部门的合格证方能进行装配;7、零件在装配前必须清理和清洗干净,不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等;技术要求：1、装配前应对零、部件的主要配合尺寸,特别是过盈配合尺寸及相关精度进行复查;2、装配过程中零件不允许磕、碰、划伤和锈蚀;3、螺钉、螺栓和螺母紧固时,严禁打击或使用不合适的旋具和扳手;紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏;4、规定拧紧力矩要求的紧固件,必须采用力矩扳手,并按规定的拧紧力矩紧固;5、同一零件用多件螺钉螺栓紧固时,各螺钉螺栓需交叉、对称、逐步、均匀拧紧;圆锥销装配时应与孔应进行涂色检查,其接触率不应小于配合长度的60%,并应均匀分布;轴承配合技术要求1、平键与轴上键槽两侧面应均匀接触,其配合面不得有间隙;2、花键装配同时接触的齿面数不少于2/3,接触率在键齿的长度和高度方向不得低于50%;3、滑动配合的平键或花键装配后,相配件移动自如,不得有松紧不均现象;粘接后应清除流出的多余粘接剂;4、轴承外圈与开式轴承座及轴承盖的半圆孔不准有卡住现象;5、轴承外圈与开式轴承座及轴承盖的半圆孔应接触良好,用涂色检查时,与轴承座在对称于中心线120°、与轴承盖在对称于中心线90°的范围内应均匀接触;在上述范围内用塞尺检查时,的塞尺不得塞入外圈宽度的1/3;6、轴承外圈装配后与定位端轴承盖端面应接触均匀;7、滚动轴承装好后用手转动应灵活、平稳;上下轴瓦的结合面要紧密贴和,用塞尺检查不入;用定位销固定轴瓦时,应在保证瓦口面和端面与相关轴承孔的开合面和端面包持平齐状态下钻铰、配销;销打入后不得松动;球面轴承的轴承体与轴承座应均匀接触,用涂色法检查,其接触不应小于70%; 合金轴承衬表面成黄色时不准使用,在规定的接触角内不准有离核现象,在接触角外的离核面积不得大于非接触区总面积的10%;齿轮蜗轮基准端面与轴肩或定位套端面应贴合,用塞尺检查不入;并应保证齿轮基准端面与轴线的垂直度要求;齿轮箱与盖的结合面应接触良好;组装前严格检查并清除零件加工时残留的锐角、毛刺和异物;保证密封件装入时不被擦伤;6.铸件要求：铸件表面上不允许有冷隔、裂纹、缩孔和穿透性缺陷及严重的残缺类缺陷如欠铸、机械损伤等;铸件应清理干净,不得有毛刺、飞边,非加工表明上的浇冒口应清理与铸件表面齐平;铸件非加工表面上的铸字和标志应清晰可辨,位置和字体应符合图样要求;铸件非加工表面的粗糙度,砂型铸造R,不大于50μm;铸件应清除浇冒口、飞刺等;非加工表面上的浇冒口残留量要铲平、磨光,达到表面质量要求;铸件上的型砂、芯砂和芯骨应清除干净;铸件有倾斜的部位、其尺寸公差带应沿倾斜面对称配置;铸件上的型砂、芯砂、芯骨、多肉、粘沙等应铲磨平整,清理干净;对错型、凸台铸偏等应予以修正,达到圆滑过渡,一保证外观质量;铸件非加工表面的皱褶,深度小于2mm,间距应大于100mm;机器产品铸件的非加工表面均需喷丸处理或滚筒处理,达到清洁度Sa2 1/2级的要求;铸件必须进行水韧处理;铸件表面应平整,浇口、毛刺、粘砂等应清除干净;铸件不允许存在有损于使用的冷隔、裂纹、孔洞等铸造缺陷;7.涂装要求：所有需要进行涂装的钢铁制件表面在涂漆前,必须将铁锈、氧化皮、油脂、灰尘、泥土、盐和污物等除去;除锈前,先用有机溶剂、碱液、乳化剂、蒸汽等除去钢铁制件表面的油脂、污垢; 经喷丸或手工除锈的待涂表面与涂底漆的时间间隔不得多于6h;铆接件相互接触的表面,在连接前必须涂厚度为30～40μm防锈漆;搭接边缘应用油漆、腻子或粘接剂封闭;由于加工或焊接损坏的底漆,要重新涂装;8.配管要求：技术要求1、装配前所有的管子应去除管端飞边、毛刺并倒角;用压缩空气或其他方法清楚管子内壁附着的杂物和浮锈;2、装配前,所有钢管包括预制成型管路都要进行脱脂、酸洗、中和、水洗及防锈处理;3、装配时,对管夹、支座、法兰及接头等用螺纹连接固定的部位要拧紧,防止松动;4、预制完成的管子焊接部位都要进行耐压试验;5、配管接替或转运时,必须将管路分离口用胶布或塑料管堵封口,防止任何杂物进入,并拴标签;9.补焊件要求：技术要求1、补焊前必须将缺陷彻底清除,坡口面应修的平整圆滑,不得有尖角存在;2、根据铸钢件缺陷情况,对补焊区缺陷可采用铲挖、磨削,炭弧气刨、气割或机械加工等方法清除;3、补焊区及坡口周围20mm以内的粘砂、油、水、锈等脏物必须彻底清理;4、在补焊的全过程中,铸钢件预热区的温度不得低于350°C;5、在条件允许的情况下,尽可能在水平位置施焊;6、补焊时,焊条不应做过大的横向摆动;7、铸钢件表面堆焊接时,焊道间的重叠量不得小于焊道宽度的1/3;10.锻件要求：每个钢锭的水口、冒口应有足够的切除量,一以保证锻件无缩孔和严重的偏折; 锻件应在有足够能力的锻压机上锻造成形,以保证锻件内部充分锻透;锻件不允许有肉眼可见的裂纹、折叠和其他影响使用的外观缺陷;局部缺陷可以清除,但清理深度不得超过加工余量的75%,锻件非加工表面上的缺陷应清理干净并圆滑过渡;锻件不允许存在白点、内部裂纹和残余缩孔;11.切削加工要求：零件应按工序检查、验收,在前道工序检查合格后,方可转入下道工序;加工后的零件不允许有毛刺;精加工后的零件摆放时不得直接放在地面上,应采取必要的支撑、保护措施;加工面不允许有锈蛀和影响性能、寿命或外观的磕碰、划伤等缺陷;滚压精加工的表面,滚压后不得有脱皮现象;最终工序热处理后的零件,表面不应有氧化皮;经过精加工的配合面、齿面不应有退火、发蓝、变色的现象;加工的螺纹表面不允许有黑皮、磕碰、乱扣和毛刺等缺陷;一般装配图技术要求:1.各密封件装配前必须浸透油;2.装配滚动轴承允许采用机油加热进行热装,油的温度不得超过100℃;3.齿轮箱装配后应设计和工艺规定进行空载试验;试验时不应有冲击、噪声,温升和渗漏不得超过有关标准规定;4.齿轮装配后,齿面的接触斑点和侧隙应符合GB10095和GB11365的规定;5.装配液压系统时允许使用密封填料或密封胶,但应防止进入系统中;6.进入装配的零件及部件包括外购件、外协件,均必须具有检验部门的合格证方能进行装配;7.零件在装配前必须清理和清洗干净,不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等;8.装配前应对零、部件的主要配合尺寸,特别是过盈配合尺寸及相关精度进行复查;9.装配过程中零件不允许磕、碰、划伤和锈蚀;10.螺钉、螺栓和螺母紧固时,严禁打击或使用不合适的旋具和扳手;紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏;11.规定拧紧力矩要求的紧固件,必须采用力矩扳手,并按规定的拧紧力矩紧固;12.同一零件用多件螺钉螺栓紧固时,各螺钉螺栓需交叉、对称、逐步、均匀拧紧;13.圆锥销装配时应与孔应进行涂色检查,其接触率不应小于配合长度的60%,并应均匀分布;14.平键与轴上键槽两侧面应均匀接触,其配合面不得有间隙;15.花键装配同时接触的齿面数不少于2/3,接触率在键齿的长度和高度方向不得低于50%;16.滑动配合的平键或花键装配后,相配件移动自如,不得有松紧不均现象;17.粘接后应清除流出的多余粘接剂;18.轴承外圈与开式轴承座及轴承盖的半圆孔不准有卡住现象;19.轴承外圈与开式轴承座及轴承盖的半圆孔应接触良好,用涂色检查时,与轴承座在对称于中心线120°、与轴承盖在对称于中心线90°的范围内应均匀接触;在上述范围内用塞尺检查时,的塞尺不得塞入外圈宽度的1/3;20.轴承外圈装配后与定位端轴承盖端面应接触均匀;21.滚动轴承装好后用手转动应灵活、平稳;22.上下轴瓦的结合面要紧密贴和,用塞尺检查不入;23.用定位销固定轴瓦时,应在保证瓦口面和端面与相关轴承孔的开合面和端面包持平齐状态下钻铰、配销;销打入后不得松动;24.球面轴承的轴承体与轴承座应均匀接触,用涂色法检查,其接触不应小于70%;25.合金轴承衬表面成黄色时不准使用,在规定的接触角内不准有离核现象 ,在接触角外的离核面积不得大于非接触区总面积的10%;26.齿轮蜗轮基准端面与轴肩或定位套端面应贴合,用塞尺检查不入;并应保证齿轮基准端面与轴线的垂直度要求;27.齿轮箱与盖的结合面应接触良好;28.组装前严格检查并清除零件加工时残留的锐角、毛刺和异物;保证密封件装入时不被擦伤;总体结论:总图中的技术要求1. 一般说明设计机器的使用场合及机器的功能;2. 机器的出厂要求的总体检验、试车要求;压力容器执行的检验标准、起重机械执行的检验标准等;3. 机器的外观颜色、特殊标志;4. 机器的运输、包装要求;5. 使用、维护的主要要点要求;6. 机器的主要参数;装配图中的技术要求装配图中的技术要求主要为说明机器或部件在装配、检验、使用时应达到的技术性能、质量要求及运输、包装要求等;主要从以下几方面考虑：1. 装配要求：装配时要注意的事项及装配后应达到的指标等;例如,特殊的装配方法、安装顺序、是否在配套零件上打装配标记、装配间隙、精度要求、需要在装配时应满足的加工要求、密封要求等;2. 检验要求：装配后对机器或部件进行验收时所要求的检验方法、操作要求和达到标准条件;例如气压试验、水压试验、常压捡漏、形位公差要求等;3. 使用要求：对机器在试车、使用、保养、维修时提出的要求;例如试车时间、限速要求、限温要求、绝缘要求及等;零件图的技术要求零件图中的技术要求比较多,总结一般图中应共有的要求如下;1. 未注尺寸公差要求;如：2. 未注形位公差要求;如：3. 不便再图上用图形或符号表达,但在制造或检验时又必须保证要求;它的内容随不同零件、不同要求及不同加工方法而异;主要应注明：1对材料的要求;如热处理方法正火、调质、淬火及热处理后表面应达到的硬度；2表面处理要求渗碳、氰化、淡化、喷丸等、表面涂层或镀层油漆、发兰、镀铬、镀镍等以及表面修饰去毛刺、清砂等；3对加工的要求;如是否需要在装配时加工、是否与其他零件一起配合加工如有的孔要求配钻、配铰等；4指出图中未注明的尺寸;如圆角、倒角等；5铸造零件图中,不允许出现的铸造缺陷；焊接零件图中特殊要求,焊条要求等；6其他特殊要求;如允许不平衡的力矩以及检验、包装、打印等要求;。
