边坡与土工防护精讲4-边坡稳定性分析(四)
- 格式:pdf
- 大小:4.27 MB
- 文档页数:55
边坡稳定性分析及加固措施摘要:边坡是自然或人工形成的向一个方向倾斜的陡坡,是人类工程活动的基本地质环境之一,稳定的边坡可以为我们的生活带来许多便利,但是边坡一旦失稳,造成的后果也是难以估量的。
因此,分析边坡的稳定性并借此来避免边坡的破坏具有重大意义。
关键词:边坡稳定性;分析;措施1、边坡的稳定性影响因素一直以来,工程界一直采用安全系数,即结构产生抗滑力/导致结构破坏的下滑力来表征边坡的稳定性,当边坡自身的实际安全系数大于规范规定的安全系数时的,边坡就是稳定的,相反的话边坡就会丧失其稳定性。
边坡的稳定性受许多因素影响,但总体而言能划分为两种类型:即自然因素和人为因素,它们都能够影响边坡的抗滑力或者下滑力,继而改变边坡的实际安全系数来产生作用的。
(1)自然因素。
自然因素主要包括:岩土体性质、地质构造、以及地表水和地下水。
岩土体性质主要是指岩土体的坚硬程度、完整程度、抗风化能力、水理性质、强度、硬度等,这些因素都会影响边坡自身的稳定性。
地质构造主要指边坡构造特点、褶皱形态、岩层产状、断层和节理裂隙是否完全发育。
通常来说,一个边坡所处环境内的地质条件越复杂其自稳能力就越弱。
地表水会对坡体表面进行冲刷,不断带走岩土体并增加坡表的风化作用,或者通过自身重力作用,致使边坡的下滑力增加;而地下水的渗透会改变岩土体的应力状态,进而减小颗粒的有效应力,使得滑坡更容易发生。
(2)人工因素。
人工因素主要包括:开挖和堆载。
开挖会打破坡体内部的力学平衡,进而导致应力的二次分布,而原本稳定的边坡在发生应力改变后往往有失稳的危险。
另外,由于工程中地形条件的限制,往往不能及时的运输开挖的岩土渣,这时,为了加快工程进展,通常会采取堆载的方式,而一旦堆载的岩土体过多,就会对坡体产生较大的侧向土压力,边坡就会因此发生失稳破坏。
2、边坡稳定性分析方法目前研究边坡稳定性的方法主要有瑞典圆弧法、简布法和毕肖普法等方法,他们依据不同的假定来计算边坡的安全系数,但是由于实际边坡的受力复杂、假定方法多样、应力应变呈非线性关系等问题,采用人工计算的方法往往较难得出准确结果,故而数值分析的方法在研究边坡稳定性时得到了广泛的应用。
1、边坡稳定性分析:
K s =(γv cosθtgφ+ Ac)/γv sinθ式中γ为岩土体的重度; c为结构面凝聚力; φ为结构面内摩擦角; A为结构面面积; v为岩土体积; θ为结构面倾角。
由于本工程边坡为折线边坡,故对边坡分为两段边坡(1:1.5边坡为边坡一,1:2边坡为边坡二)进行分析,详见图1-1;
边坡一:K s =(γv cosθtgφ+ Ac)/γv sinθ
=(1.21*19*0.83*0.364+1.21*15)/(19*1.21*0.555) =1.97>1
边坡二:K s =(γv cosθtgφ+ Ac)/γv sinθ
=(1.21*19*0.894*0.364+23.2*15)/(19*23.2*0.447) =2.49>1
两个边坡稳定系数都大于1,但未考虑开挖过程中机械扰动、降雨及边坡透水对边坡稳定性的影响因此对理论计算得到的安全系数应进
行修正, 如表1。
表1稳定性安全系数修正表
2、主动土压力计算
Ea=φc*r*h²Ka/2
=357.22KN
Φc=1.2,由于挖方高度大于8m,Φc=1.2。
r=19KN/m³,h=8m,Ka=tg²(45-φ/2)
3、备注
本验算未考虑上部行车荷载,尽管验算边坡稳定性符合要求但在施工过程中应该在边坡埋设位移观测桩,每天按一定频率进行观测。
位移观测埋设如下:距离开挖断面外6-10m埋设,每个断面埋设3根。
在施工过程中如发现位移量超出规定范围应立即停止施工对边坡进行防护作业,边坡防护可采用钢花管深层注浆处理。
土石方工程中的边坡稳定性分析边坡工程是土石方工程中的重要组成部分,它的稳定性直接关系到工程的安全与可持续发展。
因此,对边坡的稳定性进行分析是至关重要的。
本文将从土壤力学的角度,探讨土石方工程中边坡的稳定性分析。
一、土体力学的基本原理土壤力学是研究土体的力学性质和力学行为的学科。
其中,土的重要力学参数之一是内摩擦角,它反映了土体的抗剪性能。
内摩擦角的大小决定了土体的抗剪强度,从而直接影响到边坡的稳定。
二、边坡的稳定性分析方法1. 稳态边坡分析法稳态边坡分析法是一种常用的边坡稳定性分析方法。
它基于土壤的静力学原理,假设土体的应变速率很小,认为土体是处于一种稳态的力学平衡状态。
通过计算边坡的抗剪强度和作用在边坡上的力,来评估边坡的稳定性。
2. 临界状态分析法临界状态分析法是另一种常用的边坡稳定性分析方法。
它基于土体的变形特性和摩擦角,通过分析土体达致失稳状态的过程,确定边坡的临界状态。
这种方法更加精确,能够考虑到土体的变形和破坏过程,对边坡的稳定性评估更加准确。
三、影响边坡稳定性的因素边坡的稳定性受到多种因素的影响。
其中,重要的因素包括土体的性质、边坡的高度和坡度、降雨及水文因素、地震力等。
这些因素相互作用,会引起土体的变形和破坏,从而影响边坡的稳定性。
四、边坡稳定性分析的应用边坡稳定性分析在土石方工程中有着广泛的应用。
它可以帮助工程师了解边坡的稳定性,避免施工风险,保证工程的安全运行。
此外,通过对边坡稳定性的分析,可以优化工程设计,减少工程成本,提高工程效益。
五、边坡稳定性分析的挑战与展望在实际应用中,边坡的稳定性分析面临着一些挑战。
例如,地质条件复杂、土壤参数不确定性等都会对分析结果产生影响。
因此,未来的研究需要进一步解决这些问题,提高边坡稳定性的分析精度。
综上所述,土石方工程中的边坡稳定性分析是一项关键的工作。
通过基于土壤力学原理的稳态边坡分析和临界状态分析方法,可以评估边坡的稳定性。
同时,需要考虑到多种因素的综合影响,以提高分析的准确性。
边坡稳定性分析
1、边坡稳定性分析之前,应根据岩土工程地质条件对边坡的可能破坏方式及相应破坏方向、破坏范围、影响范围等作出判断。
判断边坡的可能破坏方式时应同时考虑到受岩土体强度控制的破坏和受结构面控制的破坏。
2、边坡抗滑移稳定性计算可采用刚体极限平衡法。
对结构复杂的岩质边坡,可结合采用极射赤平投影法和实体比例投影法;当边坡破坏机制复杂时,可采用数值极限分析法。
3、计算沿结构面滑动的稳定性时,应根据结构面形态采用平面或折线形滑面。
计算土质边坡、极软岩边坡、破碎或极破碎岩质边坡的稳定性时,可采用圆弧形滑面。
4、采用刚体极限平衡法计算边坡抗滑稳定性时,可根据滑面形态按本规范附录A选择具体计算方法。
5、边坡稳定性计算时,对基本烈度为7度及7度以上地区的永久性边坡应进行地震工况下边坡稳定性校核。
6、塌滑区内无重要建(构)筑物的边坡采用刚体极限平衡法和静力数值计算法计算稳定性时,滑体、条块或单元的地震作用可简化为一个作用于滑体、条块或单元重心处、指向坡外(滑动方向)的水平静力,其值应按下列公式计算:
Q e=αw G (5.2.6-1)
Q ei=αw G i (5.2.6-2)
式中:Q e、Q ei——滑体、第i计算条块或单元单位宽度地震力(kN/m);
G、G i——滑体、第i计算条块或单元单位宽度自重[含坡顶建(构)筑物作用](k N/m);
αw——边坡综合水平地震系数,由所在地区地震基本烈度按表5.2.6确定。
表5.2.6 水平地震系数
7、当边坡可能存在多个滑动面时,对各个可能的滑动面均应进行稳定性计算。
边坡稳定性分析的方法
边坡稳定性分析的方法主要包括以下几种:
1. 静态稳定分析:静态稳定分析是最常用的分析方法,通过建立边坡的力学模型,计算坡面上各种力的平衡关系,判断边坡的稳定性。
常用的静态分析方法包括切片法、广义平衡法和极限平衡法等。
2. 动力稳定分析:动力稳定分析考虑了水流、地震和其他动力荷载对边坡稳定性的影响。
常用的动力分析方法包括响应谱法、时程分析法和频率分析法等。
3. 水力稳定分析:水力稳定分析主要关注边坡受水力作用时的稳定性。
常用的水力稳定分析方法包括考虑渗流的有效应力法、Darcy定律法和杨-阿基米德稳定理论等。
4. 弹性稳定分析:弹性稳定分析是一种边坡在小变形下的稳定性分析方法。
常用的弹性分析方法包括有限元分析和边坡材料的拉伸压缩试验等。
5. 强度剩余系数法:强度剩余系数法是基于边坡的强度特性和稳定性要求进行分析的方法。
通过计算边坡的抗滑安全系数和剩余强度系数,评估边坡的稳定性。
6. 现场监测法:现场监测法是通过对边坡进行实时监测,分析边坡的变形、位移和应力等参数,评估边坡的稳定性,并进行必要的修复和加固。
常用的现场监
测方法包括测量、遥感技术和数值模拟等。
综合采用多种方法进行边坡稳定性分析可以得到更准确的结果。
在实际工程中,通常会根据具体情况选择适合的分析方法进行分析和评估。

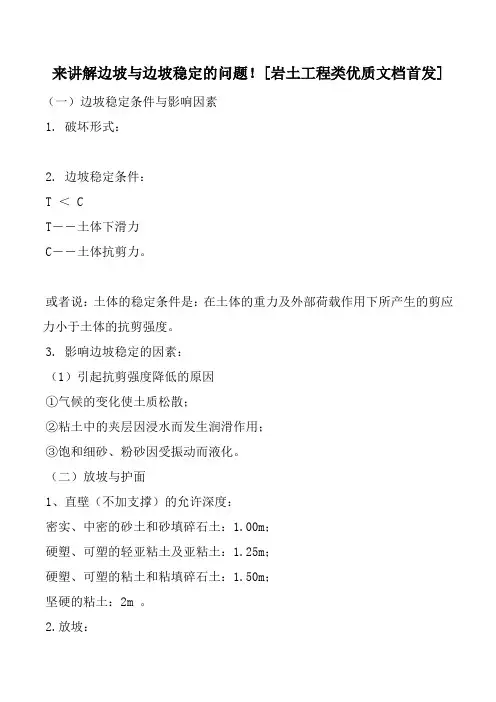

来讲解边坡与边坡稳定的问题![岩土工程类优质文档首发] (一)边坡稳定条件与影响因素1. 破坏形式:2. 边坡稳定条件:T < CT――土体下滑力C――土体抗剪力。
或者说:土体的稳定条件是:在土体的重力及外部荷载作用下所产生的剪应力小于土体的抗剪强度。
3. 影响边坡稳定的因素:(1)引起抗剪强度降低的原因①气候的变化使土质松散;②粘土中的夹层因浸水而发生润滑作用;③饱和细砂、粉砂因受振动而液化。
(二)放坡与护面1、直壁(不加支撑)的允许深度:密实、中密的砂土和砂填碎石土:1.00m;硬塑、可塑的轻亚粘土及亚粘土:1.25m;硬塑、可塑的粘土和粘填碎石土:1.50m;坚硬的粘土:2m 。
2.放坡:(1)土方边坡的坡度:以挖方深度(或填方深度) H与底宽B之比表示。
m=B/H,m坡度系数m的物理意义:当基坑深为1米时,边坡宽度的大小。
(2)边坡形式:直线形、折线形、踏步形。
(3)最陡坡度规定:土质均、水位低、时间短、5m深以内。
下表深度在5m 内的基坑、基槽、管沟边坡的最陡坡度(4)边坡护面措施:覆盖法,挂网法,挂网抹面法,土袋、砌砖压坡法,喷混凝土法、土钉墙结语:任何一个人,都要必须养成自学的习惯,即使是今天在学校的学生,也要养成自学的习惯,因为迟早总要离开学校的!自学,就是一种独立学习,独立思考的能力。
行路,还是要靠行路人自己。
事实表明,习惯左右了成败,习惯改变人的一生。
在现实生活中,大多数的人,对学习很难做到学而不厌,学习不是一朝一夕的事,需要坚持。
希望大家坚持到底,现在需要沉淀下来,相信将来会有更多更大的发展前景。
本文由王敏老师编辑整理,感谢大家的支持!。
边坡稳定性分析边坡稳定性是指边坡在外力的作用下,保持形态完整性和不发生滑动、坍塌的能力。
边坡稳定性分析是工程领域的重要课题,因为边坡工程的不稳定可能导致严重的灾害事故,对周围环境和人类生命财产造成巨大威胁。
本文将讨论边坡稳定性分析的重要性以及常用的分析方法。
首先,边坡稳定性分析对于工程项目的安全性和可持续性发挥着重要作用。
无论是公路、铁路、港口、水库还是建筑物等工程项目,边坡都承受着巨大的自重和外力。
如果边坡不稳定,就会造成坡体滑动、坍塌,从而对工程项目产生灾难性的影响。
因此,通过边坡稳定性分析,可以及早发现边坡的潜在问题,采取防治措施,确保工程项目的安全运行。
其次,边坡稳定性分析涉及多个因素的综合考虑,需要运用多种方法进行分析。
在边坡稳定性分析中,主要考虑的因素包括:坡体的地质、地形条件、坡度和坡高等;坡体的土壤力学性质、水分条件、地下水位等;同时还要考虑到边坡上已有的荷载以及外界对边坡的影响等。
为了得到准确的边坡稳定性分析结果,可以运用多种方法进行分析,如数值模拟、荷载试验、物理模型试验等,综合考虑各种因素的影响。
在进行边坡稳定性分析时,可以通过以下步骤进行:第一步,搜集地质资料和工程设计参数。
包括地质勘探资料、地形图、地质图、土壤力学试验结果、地下水位资料等,这些资料对稳定性分析具有重要的参考价值。
第二步,确定边坡模型和荷载条件。
根据实际工程情况,确定边坡的几何形状、土壤结构、边坡顶部和底部的支撑条件,并确定边坡所承受的各种荷载条件。
第三步,进行边坡稳定性分析。
根据搜集到的地质资料和工程设计参数,可以使用各种分析方法进行稳定性分析。
常用的方法包括等效剪切强度法、平衡法、有限元法等。
第四步,评价边坡的稳定性。
根据分析的结果,评价边坡的稳定性,并给出相应的结论和建议。
如果边坡稳定性不够,需要采取相应的措施,如加固边坡、排水、减轻坡体荷载等。
综上所述,边坡稳定性分析在工程领域具有极为重要的意义。
