蜂窝土工格室在边坡垂直挡土墙的应用

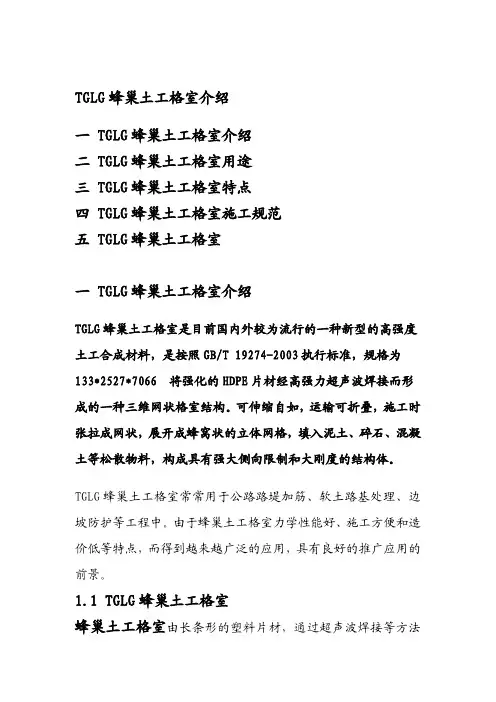

TGLG蜂巢土工格室介绍一TGLG蜂巢土工格室介绍二TGLG蜂巢土工格室用途三TGLG蜂巢土工格室特点四TGLG蜂巢土工格室施工规范五TGLG蜂巢土工格室一TGLG蜂巢土工格室介绍TGLG蜂巢土工格室是目前国内外较为流行的一种新型的高强度土工合成材料，是按照GB/T19274-2003执行标准，规格为133*2527*7066将强化的HDPE片材经高强力超声波焊接而形成的一种三维网状格室结构。

可伸缩自如，运输可折叠，施工时张拉成网状，展开成蜂窝状的立体网格，填入泥土、碎石、混凝土等松散物料，构成具有强大侧向限制和大刚度的结构体。

TGLG蜂巢土工格室常常用于公路路堤加筋、软土路基处理、边坡防护等工程中。

由于蜂巢土工格室力学性能好、施工方便和造价低等特点，而得到越来越广泛的应用，具有良好的推广应用的前景。

1.1TGLG蜂巢土工格室蜂巢土工格室由长条形的塑料片材，通过超声波焊接等方法连接而成，展开后是蜂窝状的立体网格。

规格为1332*527*7066长条片材的宽度即为格室的高度。

格室未展开时，在同一条片材的同一侧，相邻两条焊缝之间的距离为焊接距离。

二TGLG蜂巢土工格室用途2.1用于稳固公路路基：可产生高弹性力及坚固的路基，与传统的石头基础相比可减少基础厚度50%以上，把重力和与地接触的压力横向分散并减少，并可用于暂时性或永久性的道路建筑上。

2、用于稳固铁路路基：可以防止碎石及级配横向移动，使整体更坚固，防止抽水，即使地基松软也可防止整个或局部坍方。

在交通量大的地区如交叉道、分支道及回转道，可显著增加使用年限。

3、用于承受载重力的堤防、挡墙：界定强化碎石方，形成一致的结构体，可阻挡横向压力，不管地层滑动和凝聚，都可自行调整，可支撑非结构面及自然植生层，可垂直或阶梯式设计。

4、用于浅水河道治理：三面立体方格加强填方的力量，防止水土流失及增加载重力，可以减少浅河道的施工成本并允许过河道的设计符合交通及土质各种条件。

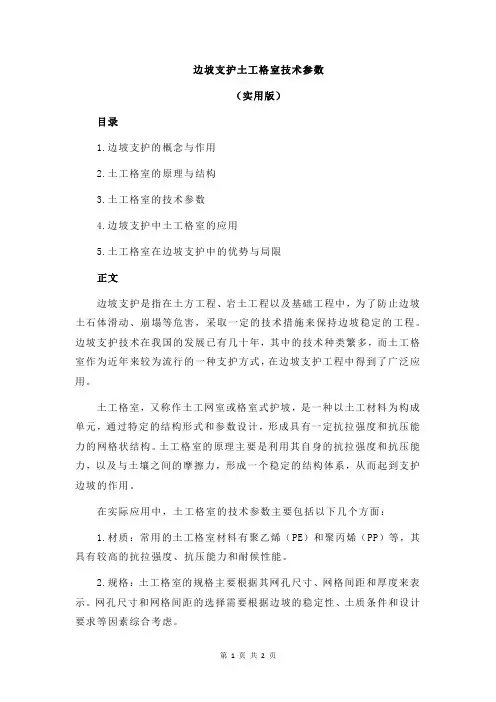

边坡支护土工格室技术参数（实用版）目录1.边坡支护的概念与作用2.土工格室的原理与结构3.土工格室的技术参数4.边坡支护中土工格室的应用5.土工格室在边坡支护中的优势与局限正文边坡支护是指在土方工程、岩土工程以及基础工程中，为了防止边坡土石体滑动、崩塌等危害，采取一定的技术措施来保持边坡稳定的工程。

边坡支护技术在我国的发展已有几十年，其中的技术种类繁多，而土工格室作为近年来较为流行的一种支护方式，在边坡支护工程中得到了广泛应用。

土工格室，又称作土工网室或格室式护坡，是一种以土工材料为构成单元，通过特定的结构形式和参数设计，形成具有一定抗拉强度和抗压能力的网格状结构。

土工格室的原理主要是利用其自身的抗拉强度和抗压能力，以及与土壤之间的摩擦力，形成一个稳定的结构体系，从而起到支护边坡的作用。

在实际应用中，土工格室的技术参数主要包括以下几个方面：1.材质：常用的土工格室材料有聚乙烯（PE）和聚丙烯（PP）等，其具有较高的抗拉强度、抗压能力和耐候性能。

2.规格：土工格室的规格主要根据其网孔尺寸、网格间距和厚度来表示。

网孔尺寸和网格间距的选择需要根据边坡的稳定性、土质条件和设计要求等因素综合考虑。

3.抗拉强度和抗压能力：这是衡量土工格室质量的重要指标，通常需要根据实际工程需求进行专项测试和检验。

4.耐候性能：土工格室在户外环境下使用，需要具备较高的耐候性能，以保证其在长期使用过程中不会因环境的影响而降低其性能。

边坡支护中土工格室的应用主要包括以下几个方面：1.边坡防护：土工格室可用于边坡的表层防护，通过其抗拉强度和抗压能力，以及与土壤之间的摩擦力，形成一个稳定的结构体系，起到支护边坡的作用。

2.边坡加固：对于边坡稳定性较差的地段，可采用土工格室进行加固，以提高边坡的稳定性。

3.植草护坡：土工格室可用于植草护坡，通过植物根系的生长，增强边坡的稳定性。

4.基坑支护：在基坑开挖过程中，可采用土工格室进行临时支护，以保证基坑的安全和顺利进行。

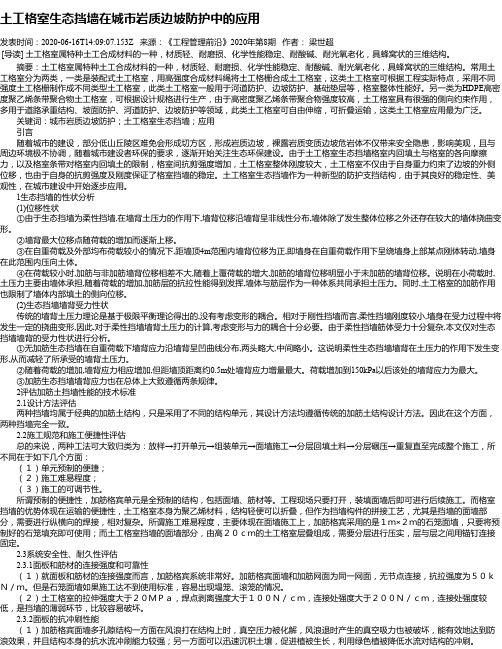

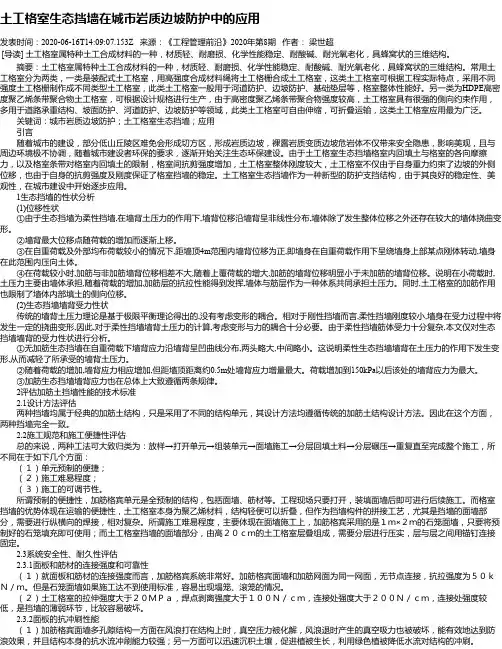

土工格室生态挡墙在城市岩质边坡防护中的应用发表时间：2020-06-16T14:09:07.153Z 来源：《工程管理前沿》2020年第8期作者：梁世超[导读] 土工格室属特种土工合成材料的一种，材质轻、耐磨损、化学性能稳定、耐酸碱、耐光氧老化，具蜂窝状的三维结构。

摘要：土工格室属特种土工合成材料的一种，材质轻、耐磨损、化学性能稳定、耐酸碱、耐光氧老化，具蜂窝状的三维结构。

常用土工格室分为两类，一类是装配式土工格室，用高强度合成材料绳将土工格栅合成土工格室，这类土工格室可根据工程实际特点，采用不同强度土工格栅制作成不同类型土工格室，此类土工格室一般用于河道防护、边坡防护、基础垫层等，格室整体性能好。

另一类为HDPE高密度聚乙烯条带聚合物土工格室，可根据设计规格进行生产，由于高密度聚乙烯条带聚合物强度较高，土工格室具有很强的侧向约束作用，多用于道路承重结构、坡面防护、河道防护、边坡防护等领域，此类土工格室可自由伸缩，可折叠运输，这类土工格室应用最为广泛。

关键词：城市岩质边坡防护；土工格室生态挡墙；应用引言随着城市的建设，部分低山丘陵区难免会形成切方区，形成岩质边坡，裸露岩质变质边坡危岩体不仅带来安全隐患，影响美观，且与周边环境极不协调，随着城市建设者环保的要求，逐渐开始关注生态环保建设。

由于土工格室生态挡墙格室内回填土与格室的各向摩擦力，以及格室条带对格室内回填土的限制，格室间抗剪强度增加，土工格室整体刚度较大，土工格室不仅由于自身重力约束了边坡的外侧位移，也由于自身的抗剪强度及刚度保证了格室挡墙的稳定。

土工格室生态挡墙作为一种新型的防护支挡结构，由于其良好的稳定性、美观性，在城市建设中开始逐步应用。

1生态挡墙的性状分析(1)位移性状①由于生态挡墙为柔性挡墙,在墙背土压力的作用下,墙背位移沿墙背呈非线性分布,墙体除了发生整体位移之外还存在较大的墙体挠曲变形。

②墙背最大位移点随荷载的增加而逐渐上移。

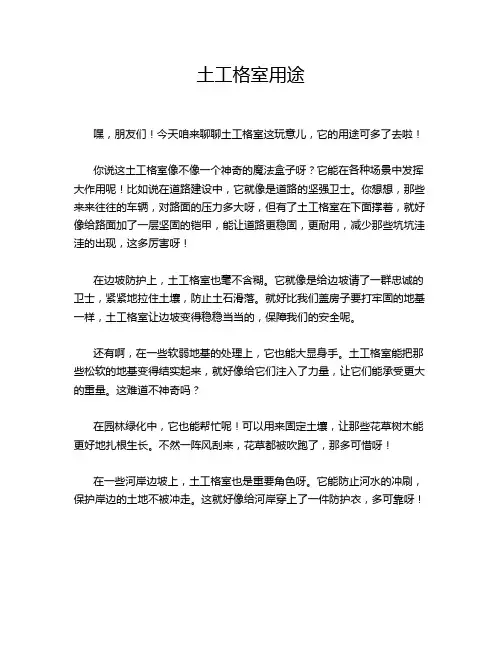

土工格室用途嘿，朋友们！今天咱来聊聊土工格室这玩意儿，它的用途可多了去啦！你说这土工格室像不像一个神奇的魔法盒子呀？它能在各种场景中发挥大作用呢！比如说在道路建设中，它就像是道路的坚强卫士。

你想想，那些来来往往的车辆，对路面的压力多大呀，但有了土工格室在下面撑着，就好像给路面加了一层坚固的铠甲，能让道路更稳固，更耐用，减少那些坑坑洼洼的出现，这多厉害呀！在边坡防护上，土工格室也毫不含糊。

它就像是给边坡请了一群忠诚的卫士，紧紧地拉住土壤，防止土石滑落。

就好比我们盖房子要打牢固的地基一样，土工格室让边坡变得稳稳当当的，保障我们的安全呢。

还有啊，在一些软弱地基的处理上，它也能大显身手。

土工格室能把那些松软的地基变得结实起来，就好像给它们注入了力量，让它们能承受更大的重量。

这难道不神奇吗？在园林绿化中，它也能帮忙呢！可以用来固定土壤，让那些花草树木能更好地扎根生长。

不然一阵风刮来，花草都被吹跑了，那多可惜呀！在一些河岸边坡上，土工格室也是重要角色呀。

它能防止河水的冲刷，保护岸边的土地不被冲走。

这就好像给河岸穿上了一件防护衣，多可靠呀！你看，小小的土工格室，却有着这么多大大的用途。

它在我们生活中的各个角落默默奉献着，让我们的生活更安全、更美好。

我们真应该好好感谢它呀！难道不是吗？它就像是一个低调的英雄，不声不响地做着重要的事情。

所以呀，可别小瞧了这土工格室，它虽然看起来不起眼，但作用可真是不容小觑呢！它就像是我们生活中的小助手，随时准备为我们排忧解难。

不管是在道路上，还是在边坡边，或者是在园林里，它都能发挥出自己独特的价值。

我们应该好好认识它，了解它，让它更好地为我们服务呀！。

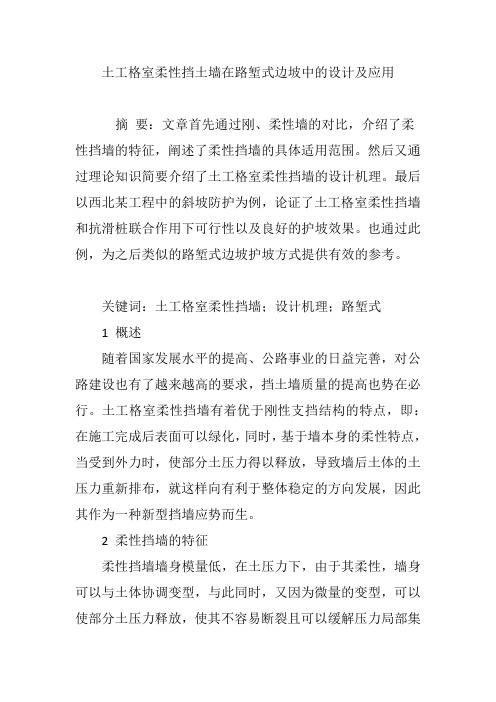

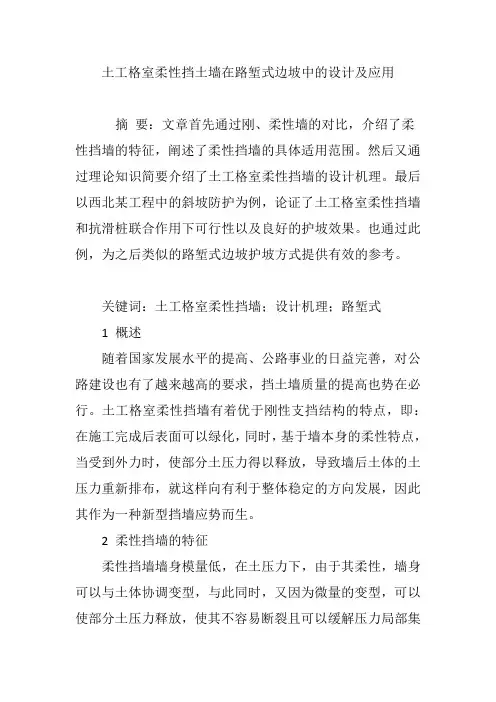

土工格室柔性挡土墙在路堑式边坡中的设计及应用摘要：文章首先通过刚、柔性墙的对比，介绍了柔性挡墙的特征，阐述了柔性挡墙的具体适用范围。

然后又通过理论知识简要介绍了土工格室柔性挡墙的设计机理。

最后以西北某工程中的斜坡防护为例，论证了土工格室柔性挡墙和抗滑桩联合作用下可行性以及良好的护坡效果。

也通过此例，为之后类似的路堑式边坡护坡方式提供有效的参考。

关键词：土工格室柔性挡墙；设计机理；路堑式1 概述随着国家发展水平的提高、公路事业的日益完善，对公路建设也有了越来越高的要求，挡土墙质量的提高也势在必行。

土工格室柔性挡墙有着优于刚性支挡结构的特点，即：在施工完成后表面可以绿化，同时，基于墙本身的柔性特点，当受到外力时，使部分土压力得以释放，导致墙后土体的土压力重新排布，就这样向有利于整体稳定的方向发展，因此其作为一种新型挡墙应势而生。

2 柔性挡墙的特征柔性挡墙墙身模量低，在土压力下，由于其柔性，墙身可以与土体协调变型，与此同时，又因为微量的变型，可以使部分土压力释放，使其不容易断裂且可以缓解压力局部集中，这是柔性挡墙与刚性挡墙的最大不同。

土工格室柔性挡墙特征如下：（1）立体网状结构的土工格室和里边的充填料组成了土工格室生态柔性挡墙的结构层，按一定的设计坡度（1：0.25-1：0.5）叠加而成的一种新型支挡构造。

较常见的支挡构造物如：重力式挡墙、轻型挡墙、加筋土挡墙等，其结构轻、便于施工、造价低廉的特点尤为明显。

（2）随着公路建设需求的提高，刚性支挡结构物毋庸置疑的受到广泛应用，但是由于其劳动强度、工程造价、污工数量、自身重量等方面的原因，使其局限性也比较明显。

与刚性结构相对的土工格室生态柔性挡墙不仅施工方便，较少受到地域限制，而且其墙身自重较轻，具有一定的柔性。

因此，相对于刚性挡土墙，其对地基承载力要求较低。

（3）土工格式柔性挡墙比较显著的特点就是在对其完成施工后，可在墙面上直接进行绿化建设，这样不仅保证了公路工程的质量，在其美观和环保方面的问题也可迎刃而解。

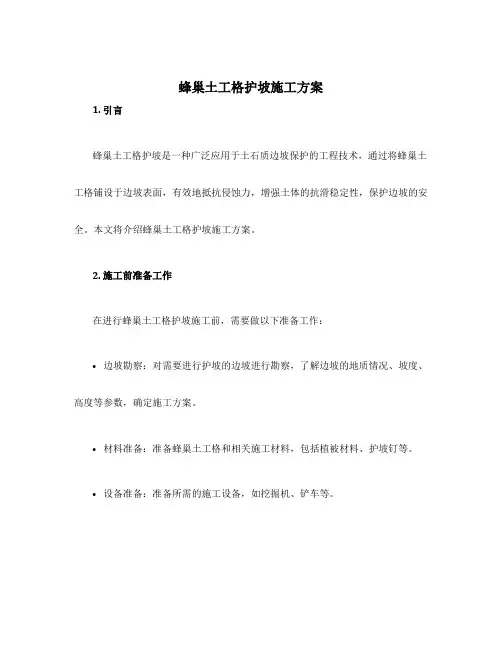

蜂巢土工格护坡施工方案1. 引言蜂巢土工格护坡是一种广泛应用于土石质边坡保护的工程技术，通过将蜂巢土工格铺设于边坡表面，有效地抵抗侵蚀力，增强土体的抗滑稳定性，保护边坡的安全。

本文将介绍蜂巢土工格护坡施工方案。

2. 施工前准备工作在进行蜂巢土工格护坡施工前，需要做以下准备工作：•边坡勘察：对需要进行护坡的边坡进行勘察，了解边坡的地质情况、坡度、高度等参数，确定施工方案。

•材料准备：准备蜂巢土工格和相关施工材料，包括植被材料、护坡钉等。

•设备准备：准备所需的施工设备，如挖掘机、铲车等。

3. 施工步骤3.1 清理边坡首先需要对边坡进行清理，清除杂草、垃圾等，确保施工面整洁。

3.2 挖掘边坡根据勘察得到的边坡参数，利用挖掘机等设备对边坡进行挖掘。

挖掘的深度应根据蜂巢土工格的规格和设计要求来确定。

3.3 坡面整平在挖掘后的边坡表面进行整平处理，确保坡面平整、光滑。

3.4 铺设蜂巢土工格将蜂巢土工格依次铺设于边坡表面，格与格之间留有一定的重叠区域。

格与边坡之间的接触面要充分贴合并用护坡钉固定。

3.5 绑扎植被材料在蜂巢土工格上绑扎植被材料，可以选择天然植被或人工植被，以提高边坡的美观性和生态环境。

3.6 完善护坡工程对已铺设蜂巢土工格的边坡进行检查，确保铺设牢固，没有松动部分。

对需要修复的部分进行补充铺设。

4. 施工注意事项•在施工过程中，要确保施工现场的安全，设置必要的警示标志。

•严格按照设计要求进行施工，确保蜂巢土工格的规格、间距等符合要求。

•施工过程中应注意保护环境，减少土壤侵蚀和水土流失。

5. 施工质量控制•施工前需进行技术交底，确保施工人员理解施工方案的要求。

•施工过程中要进行现场监督，确保施工质量达到设计要求。

•完工后进行验收，对护坡工程的质量进行评估。

6. 施工后养护护坡工程完工后，需要进行养护工作，对植被进行保护和管理，定期检查边坡的稳定性，及时修补受损部分，保持护坡的良好状态。

7. 结论蜂巢土工格护坡施工方案是一种有效的土石质边坡保护技术，通过合理的施工步骤和质量控制，可以使护坡工程达到预期效果。

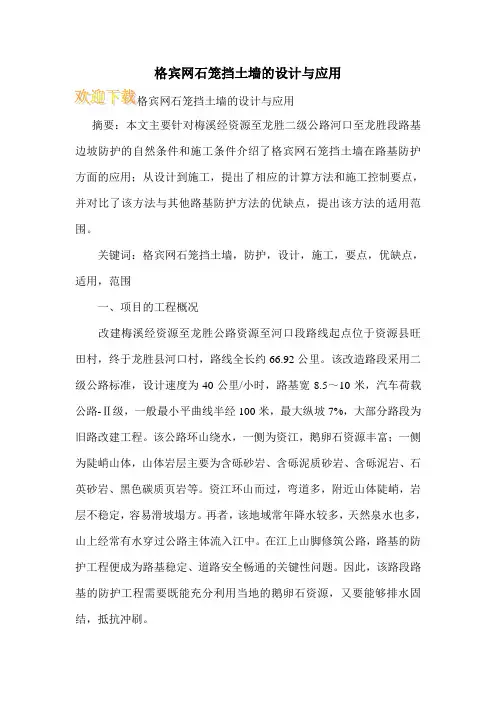

格宾网石笼挡土墙的设计与应用
摘要：本文主要针对梅溪经资源至龙胜二级公路河口至龙胜段路基边坡防护的自然条件和施工条件介绍了格宾网石笼挡土墙在路基防护方面的应用；从设计到施工，提出了相应的计算方法和施工控制要点，并对比了该方法与其他路基防护方法的优缺点，提出该方法的适用范围。

关键词：格宾网石笼挡土墙，防护，设计，施工，要点，优缺点，适用，范围
一、项目的工程概况
改建梅溪经资源至龙胜公路资源至河口段路线起点位于资源县旺田村，终于龙胜县河口村，路线全长约66.92公里。

该改造路段采用二级公路标准，设计速度为40公里/小时，路基宽8.5～10米，汽车荷载公路-Ⅱ级，一般最小平曲线半经100米，最大纵坡7%，大部分路段为旧路改建工程。

该公路环山绕水，一侧为资江，鹅卵石资源丰富；一侧为陡峭山体，山体岩层主要为含砾砂岩、含砾泥质砂岩、含砾泥岩、石英砂岩、黑色碳质页岩等。

资江环山而过，弯道多，附近山体陡峭，岩层不稳定，容易滑坡塌方。

再者，该地域常年降水较多，天然泉水也多，山上经常有水穿过公路主体流入江中。

在江上山脚修筑公路，路基的防护工程便成为路基稳定、道路安全畅通的关键性问题。

因此，该路段路基的防护工程需要既能充分利用当地的鹅卵石资源，又要能够排水固结，抵抗冲刷。

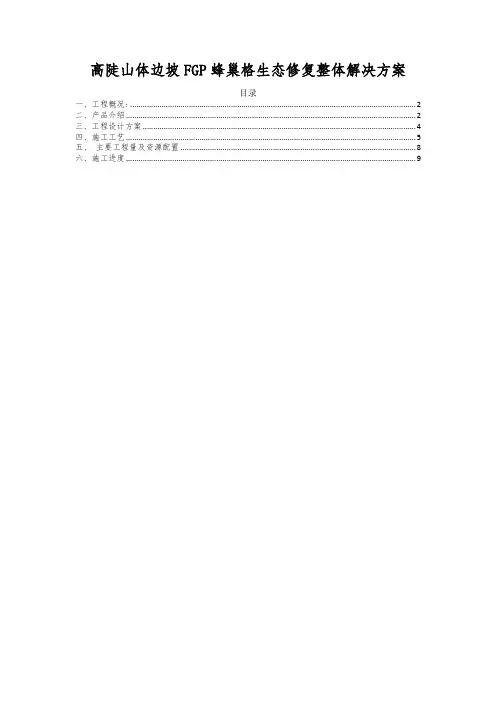

高陡山体边坡FGP蜂巢格生态修复整体解决方案目录一、工程概况: (2)二、产品介绍 (2)三、工程设计方案 (4)四、施工工艺 (5)五、主要工程量及资源配置 (8)六、施工进度 (9)一、工程概况:二、材料（土工格、蜂巢格）1、发展历史土工格1976年由美国陆军工程兵发明，应用到软基道路承载，90年代进入中国，1998年列入水利行业标准SLT225-1998，2003年发布国家标准GBT19274-2003（附件1）2004年列入交通行业标准JTT516-2004（附件2）2、原材料区别早期土工格主要原材料为聚丙烯（PP）及高密度聚乙烯（HDPE），因聚丙烯及聚乙烯易变形易老化的缺点，2006年以色列发明纳米合金材料NPA并研制更为稳定的蜂巢格产品，使这种三维材料蜂巢格产品进入长期工程，2012年进入我国并依据国内情况研制出FGP高分子合金材料在山体护坡及水利治理等项目中不断扩大其应用领域。

特别是在高陡边坡、超长边坡的治理项目中以其独到、周全、专业的技术措施作为保障。

3、产品对比产品标准单一格室无组件；片材无孔及表面花纹；抗老化指标低单一格室无组件；片材无孔及表面花纹；抗老化指标低1、由蜂格网、限位件、连接件、填料、锚钎等相应组件形成完整材料系统；有片材透水孔及花纹标准；有较高的抗氧化抗紫外线抗蠕变性能指标2、六边形蜂格网增强格室间连接强度并使得护坡结构更加稳定3、专用限位件加强对蜂格网的约束和承载能力4、专用连接扎带使蜂格网组彼此连接成强度一致体*PP及HDPE数据源自百度，FGP高分子合金材料数据源自厂家生产标准4、FGP高分子合金材料蜂巢格产品优势*上表截取自附件1——GBT19274-2003土工合成材料塑料土工格室国家标准上表截取自附件3——JTGT D32-2012 公路土工合成材料应用技术规范*以上数据截取自附件4——FGP高分子合金材料蜂巢格厂家检测报告通过以上对比数据可以看出FGP高分子合金材料蜂巢格拉力强度指标及光老化后指标远强于PP及HDPE土工格结合施工现场复杂的地形情况及较大的坡度更适宜采用具有高抗拉强度及抗老化能力及严格产品标准FGP高分子合金材料蜂巢格。
