电动汽车充电桩的工作原理与充电效率随着环保意识的逐渐增强和对汽车排放污染的担忧，电动汽车在近年来成为越来越多人的首选。

充电桩作为电动汽车的必备设施，起到了为其充电的重要作用。

本文将介绍电动汽车充电桩的工作原理和充电效率，并分析其对电动汽车的影响。

一、工作原理电动汽车充电桩是一种用于给电动汽车充电的设备。

其工作原理可以简单地分为三个步骤：识别、连接和充电。

1. 识别：电动汽车充电桩首先需要识别电动汽车的型号和电池容量等信息，以便对其进行适当的充电调节。

2. 连接：一旦识别到电动汽车的信息，充电桩会自动与电动汽车建立连接。

这通常是通过插头连接完成的，类似于传统汽车加油时使用的油枪。

3. 充电：连接建立后，充电桩会根据电动汽车的需求和电池状态进行相应的充电调节。

充电过程中，充电桩会向电动汽车输送电能，使电池得以充电。

二、充电效率充电效率是指电动汽车充电桩在充电过程中将输入的电能转化为电动汽车电池内能量的能力。

充电效率的高低直接影响电动汽车的续航里程和充电速度。

在理论上，充电效率可以接近100%，但实际情况下会受到多种因素的影响，例如电动汽车和充电桩的技术水平、导线材质和长度、环境温度等。

1. 电动汽车本身的因素：电动汽车的电池质量和电池管理系统的性能对充电效率有重要影响。

优质的电池能够更高效地接受充电能量，并在储存过程中减少能量损失。

2. 充电桩的因素：充电桩的设计和制造质量也是影响充电效率的重要因素。

高效的充电桩能够确保充电过程中电能的最大转化，并减少能量损失。

3. 环境因素：环境温度对充电效率有一定影响。

较低的温度会降低电池的充电效率，因此在寒冷的季节中充电效率可能会略有下降。

三、对电动汽车的影响充电桩的工作原理和充电效率直接影响着电动汽车的使用体验和充电速度。

1. 使用体验：高效的充电桩能够提供更快的充电速度，减少了电动汽车主人等待充电的时间。

同时，充电过程中的稳定性和安全性也是用户体验的重要因素。

电动汽车充电桩工作原理电动汽车充电桩（Electric Vehicle Charging Pile，简称EV充电桩），是指用于为电动汽车（Electric Vehicle，简称EV）提供电能充电设备的一种装置。

它是电动汽车使用电能的关键设备之一，通过将外部电能输入到电动汽车的电池中，实现对电动汽车的充电。

1. 供电接入：电动汽车充电桩需要与电网进行连接，一般是通过对电动汽车充电的用户提供的外部电源进行连接。

充电桩需要接入交流电源（Alternating Current，简称AC）或直流电源（Direct Current，简称DC），具体取决于充电桩的类型和性能。

2.电能转换：充电桩需要将交流电源或直流电源转换为电动汽车的电池可以接收的电能。

如果充电桩接入的是交流电源，那么充电桩内部需要进行交流到直流的转换；如果充电桩接入的是直流电源，那么充电桩内部则不需要进行电能转换。

3.电力调节：充电桩根据电动汽车的需求，对输入的电能进行电流和电压的调节，以满足电动汽车的不同充电需求。

这一步骤通常由充电桩内部的电力控制系统进行控制，以保证电能输入的安全和稳定。

4.充电控制：充电桩根据电动汽车的状态，控制充电的开始、停止和充电速率等。

通常情况下，充电桩会先进行车辆和充电桩之间的通信，通过识别电动汽车的标识信息和确定充电要求，然后启动充电。

充电过程中，充电桩需要实时监测电动汽车的充电状态，并根据需求调整充电速度。

5.安全保护：充电桩内部通常配备有一系列的安全保护装置，以确保充电过程的安全性和可靠性。

这些保护装置通常包括过压保护、过流保护、温度保护等，在充电过程中会起到及时停止充电、防止过热、防止电池损坏等作用。

除了以上基本的工作原理，电动汽车充电桩还有一些特殊的功能和性能。

例如快速充电功能，可以通过提供更高的电流和电压，提高充电速度；智能充电管理功能，可以通过与电网的通信，实现充电桩的远程监控和管理等。

总之，电动汽车充电桩的工作原理是将外部电能转化为电动汽车可以接收的电能，并通过充电控制和安全保护等功能，实现对电动汽车的充电。

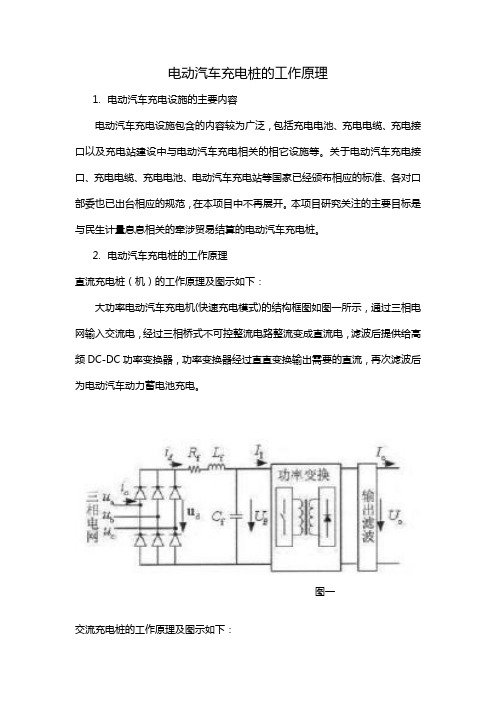

电动汽车充电桩的工作原理
1.电动汽车充电设施的主要内容
电动汽车充电设施包含的内容较为广泛，包括充电电池、充电电缆、充电接口以及充电站建设中与电动汽车充电相关的相它设施等。

关于电动汽车充电接口、充电电缆、充电电池、电动汽车充电站等国家已经颁布相应的标准、各对口部委也已出台相应的规范，在本项目中不再展开。

本项目研究关注的主要目标是与民生计量息息相关的牵涉贸易结算的电动汽车充电桩。

2.电动汽车充电桩的工作原理
直流充电桩（机）的工作原理及图示如下：
大功率电动汽车充电机(快速充电模式)的结构框图如图一所示，通过三相电网输入交流电，经过三相桥式不可控整流电路整流变成直流电，滤波后提供给高频DC-DC功率变换器，功率变换器经过直直变换输出需要的直流，再次滤波后为电动汽车动力蓄电池充电。

图一
交流充电桩的工作原理及图示如下：
交流充电桩一般为常规充电模式, 图二为交流充电桩的原理图,其人机交互界面采用大屏幕LCD彩色触摸屏，充电可选择定电量、定时间、定金额、自动（充满为止）四种模式。

充电桩的交流工作电压220V±15％，额度输出功率3.5KW、7KW，普通纯电动轿车用充电桩充满电需要4-5个小时，由于充电桩造价低廉、主要安装在停车场，适用于慢充动力电池。

图二
3.研究的目的和意义
与各地对电动汽车充电设施的建设情况相比，该产业相关的国家标准、行业标准、地方标准的编制相对滞后。

电动汽车充电装置国家检定规程至今尚未出台。

电动汽车充电站就像加油站，充电桩就像加油机一样，都是电动汽车推广应用的基础条件，而关于电动汽车充电设备的产品标准和检测技术等在我国尚处于刚刚起步阶段。

充电桩的工作原理
充电桩是一种用于给电动汽车或混合动力汽车充电的设备。

其工作原理主要是将交流电转换为直流电，并将直流电输送到电动汽车的蓄电池中。

具体来说，充电桩主要由以下几个部分组成：
1. 电源输入：充电桩通过电缆与电网相连接，从电网中获取交流电能。

2. 充电控制器：充电控制器是充电桩的核心部件，负责将输入的交流电能转换为直流电能，并按照一定的电压、电流等参数进行调节和控制，以保证充电效率和安全性。

3. 通讯模块：通讯模块用于与电动汽车通信，包括识别电动汽车的型号、判断其是否需要充电、控制充电过程等。

4. 充电插座：充电插座用于连接电动汽车的充电接口，将直流电输送到电动汽车的蓄电池中。

在使用充电桩进行充电时，首先需要将充电插头插入电动汽车的充电接口中，然后启动充电桩。

充电控制器会根据电动汽车的型号和状态，自动分析出最佳的充电参数，开始进行充电。

在充电过程中，充电控制器会不断地调整充电电压和电流，以确保充电效率和安全性。

当电动汽车的蓄电池已经充满时，充电桩会自动停止充电。

总之，充电桩主要通过充电控制器将交流电转换为直流电，并将直流电输送到电动汽车的蓄电池中，实现对电动汽车的充电。

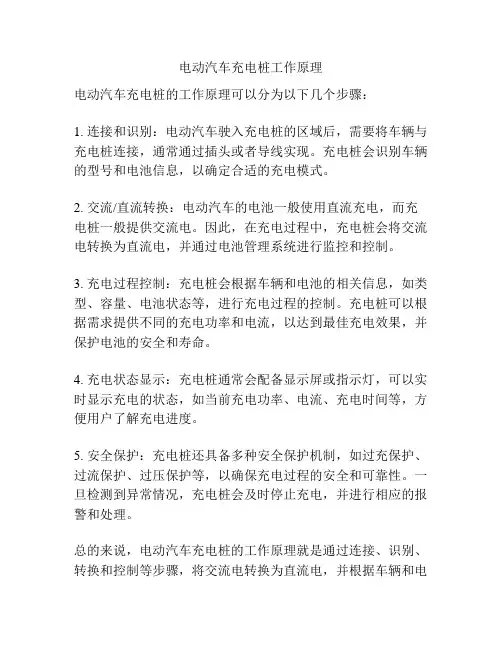

电动汽车充电桩工作原理
电动汽车充电桩的工作原理可以分为以下几个步骤：
1. 连接和识别：电动汽车驶入充电桩的区域后，需要将车辆与充电桩连接，通常通过插头或者导线实现。

充电桩会识别车辆的型号和电池信息，以确定合适的充电模式。

2. 交流/直流转换：电动汽车的电池一般使用直流充电，而充电桩一般提供交流电。

因此，在充电过程中，充电桩会将交流电转换为直流电，并通过电池管理系统进行监控和控制。

3. 充电过程控制：充电桩会根据车辆和电池的相关信息，如类型、容量、电池状态等，进行充电过程的控制。

充电桩可以根据需求提供不同的充电功率和电流，以达到最佳充电效果，并保护电池的安全和寿命。

4. 充电状态显示：充电桩通常会配备显示屏或指示灯，可以实时显示充电的状态，如当前充电功率、电流、充电时间等，方便用户了解充电进度。

5. 安全保护：充电桩还具备多种安全保护机制，如过充保护、过流保护、过压保护等，以确保充电过程的安全和可靠性。

一旦检测到异常情况，充电桩会及时停止充电，并进行相应的报警和处理。

总的来说，电动汽车充电桩的工作原理就是通过连接、识别、转换和控制等步骤，将交流电转换为直流电，并根据车辆和电
池信息进行充电过程的监控和控制，以实现对电动汽车电池的充电。
